チャロデイカ級モニター

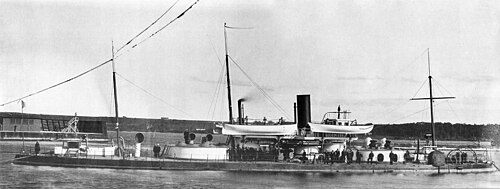

停泊中のチャロデイカ。2つの砲塔は白く塗られている。
クラスの概要
ビルダー	ガレルニ島造船所、サンクトペテルブルク
オペレーター	ロシア帝国海軍
先行	スメルチ
後継者	アドミラル・ラザレフ級
料金	762,000ルーブル
構築済み	1866–69
使用中	1869–1907
完了	2
失った	1
廃棄	1
一般的な特徴（完了時）
タイプ	モニター
変位	2,100ロングトン（2,134t）
長さ	206 フィート (62.8 メートル) (水線)
ビーム	42フィート（12.8メートル）
下書き	12フィート7インチ（3.8メートル）
設置電力	875 馬力（652kW） 長方形ボイラー2基
推進	2軸、2基の水平直動蒸気エンジン
スピード	8ノット（時速15km、時速9.2マイル）
補体	士官13名、乗組員171名（1877年）
武装	9インチ（229 mm）滑腔砲2門 15インチ（381 mm）ロッドマン砲2門
鎧	ベルト: 3.25～4.5インチ (83～114 mm) 砲塔：5.5インチ（140 mm） 司令塔：4.5インチ（114 mm） デッキ：1インチ（25 mm）

チャロデイカ級は、1860年代後半にロシア帝国海軍向けに建造された2隻のモニター艦である。英国の造船業者チャールズ・ミッチェルが設計し、サンクトペテルブルクで建造された。両艦はバルチック艦隊に配属され、主に訓練部隊に配属されるなど、特に目立った活躍はなかった。ルサルカは1869年に岩に衝突し、沈没を免れるために座礁した。 1892年に沿岸防衛用の装甲艦に再分類され、翌年、ルサルカはフィンランド湾の嵐で沈没し、乗組員全員が死亡した。姉妹艦のチャロデイカは1907年まで就役し、1911年から1912年にかけて解体された。ルサルカの残骸は、2003年にエストニア海洋博物館が後援した探検隊によって発見された。

1863年後半までに、ロシア海軍本部は、当時建造中だった艦艇の後継となる第二世代の装甲艦の計画を開始し、11月12日^{[注 1]に、}バルト海を航行できる低乾舷双軸艦の要件を発行した。この艦艇は、15インチ (381 mm)滑腔砲ダルグレン砲を搭載し、最大6インチ (152 mm) の装甲で防御されることになっていた。どの設計を採用するかを決定する前に、海軍本部は1864年3月に様々なタイプの艦艇8隻を発注することを決定した。チャールズ・ミッチェルは、5月から6月にかけて競争のために4つの異なる設計を提出するまで、8隻のうち1隻しか割り当てられなかった。彼の最も単純な設計の艦艇2隻は、国営のガレルヌイ島造船所で施設を提供された新しい建造業者SGクドリャフツェフに与えられた。さらに海軍本部は、2隻の艦艇に武装、装甲、エンジン、ボイラー、およびさまざまな小型部品を供給することを約束した。^[1]

チャロデイカ級モニターは、その前身であるスメルチ級よりも大幅に大型で、喫水線長は206フィート (62.8 m) であった。全幅は42フィート (12.8 m)、最大喫水は12フィート7インチ (3.8 m) であった。この船は1,882英トン (1,912 t) の排水量で設計されたが、重量オーバーとなり、実際には2,100英トン (2,100 t) の排水量となった。船首から4フィート (1.2 m) 突き出した鋤型の衝角を備えていた。チャロデイカは二重底で、船体は防水隔壁によって25の区画に分割されていた。1877年の乗組員数は士官13名、乗組員171名であった。^[2]

艦艇の乾舷はわずか2フィート（0.6メートル）で、中程度の波でも甲板はしばしば浸水した。艦艇は大きく横転し、操縦性は極めて悪く、舵を20度動かさないと船の舵に反応しないことも多かった。モニター艦には3本の鉄柱マストが取り付けられており、おそらく前後に艤装されており、推進力というよりは船を安定させるために使われた。^[3]

チャロデイカ級には、サンクトペテルブルクのベアード工場で製造された2基の単純な水平直接作用式蒸気エンジンが搭載されていました。 ^[4]エンジンのボアは38インチ (0.97 m)、ストロークは18インチ (0.46 m) で、それぞれが4枚羽根の8フィート6インチ (2.59 m) のプロペラを1つ駆動していました。蒸気は2つの長方形のボイラーによって1.6 atm (162  kPa ; 24  psi )の圧力で供給されました 。エンジンは合計875図示馬力（652kW）を発生するように設計されたが、 1869年の海上試験では705～786ihp（526～586kW）しか発生せず、船の速度は8.5～9ノット（15.7～16.7km/h、9.8～10.4mph）であった。モニターには換気扇とポンプを動かす小型蒸気エンジン用のドンキーボイラーも搭載されていた。チャロデイカ級の最大積載量は250英トン（254t）であったが、航続距離は不明である。^[5]

モニター艦は、コールズ型砲塔に1門ずつ、計4門のオブホフ9インチ (229 mm)ライフル砲を搭載するように設計された。各砲塔が約150°各舷を向くように、様々な甲板室と換気ハッチが砲塔の前方または後方への射撃を防いでいた。砲の製造が困難でモニター艦自体の建造が遅れたため、海軍本部は武装を前方砲塔に9インチ砲2門、後方砲塔に15インチ (380 mm) 滑腔前装式ロッドマン砲2門に変更せざるを得なかった。これらの砲は、1871年以降、別の9インチライフル砲2門に交換された。さらに1878年から1879年にかけて、これらもより長く強力な2門のオブホフ9インチ砲に交換された。この艦は砲1門につき75発の弾丸を搭載していた。 ^[6]

1870年代に様々な砲が追加される以前に、魚雷艇に対抗するための軽砲がシャロデイカ級艦に装備されていたかどうかは知られていないが、その数、口径、位置は部分的にしかわかっていない。シャロデイカは4ポンド3.4インチ (86 mm) 砲を4門搭載し、各砲塔の屋根に2門ずつ搭載された。一方、ルサルカは合計3門の砲を搭載し、後部砲塔には1門のみ搭載されていた。搭載されていたことが知られている他の砲には、45 mm (1.8 in) エングストローム速射砲 (QF)、47 mm (1.9 in) QFオチキス砲、37 mm (1.5 in) QF オチキス5連装回転砲、および1インチ (25 mm)ノルデンフェルト砲がある。^[7]

チャロデイカ級モニターには、中央部で厚さ 4.5 インチ (114 mm)、船尾で 3.25 インチ (83 mm)、船首で 3.75 インチ (95 mm) に薄くなる錬鉄製の水線帯が完備されていた。これは高さ 7 フィート 6 インチ (2 m) で、水線下 5 フィート 6 インチ (2 m) まで船体を完全に覆っていた。装甲は 12 ～ 18 インチ (305 ～ 457 mm) のチーク材で裏打ちされていた。砲塔は 5.5 インチ (140 mm) の装甲で、これもチーク材で裏打ちされていた^[7]。司令塔は 4.5 インチの厚さだった^[4] 。中央部の甲板は1 インチの厚さだったが、船端では 0.25 ～ 0.5 インチ (6 ～ 13 mm) に薄くなった^{[7] 。}

モニター艦は1867年5月27日までに納入される予定だったが、設計図や装甲の納入遅れ、建造中の変更、そして1865年8月のクドリャフツェフの早すぎる死により建造が遅れた。契約はミッチェルに移され、ミッチェルは1869年に、予定納入日から2年後に、1隻あたり76万2000ルーブルの費用でモニター艦を完成させた。^[11]両艦とも、その生涯をバルチック艦隊で過ごした。6月、チャロデイカはフィンランド湾で未知の岩に衝突し、船体に28フィート（8.5メートル）の穴が開き、沈没を防ぐためにわざと座礁させなければならなかった。1870年3月にバルチック艦隊の砲兵訓練派遣隊に配属され、その後チャロデイカは機雷（魚雷）訓練派遣隊に配属された。^[11]

両モニター艦は1892年2月13日に沿岸防衛用の 装甲艦に再分類され、ルサルカは1893年9月7日、レヴァル（タリン）とヘルシンキ（ヘルシンキ）間の航海中に嵐で沈没し、士官と下士官177名の乗組員全員が死亡した。徹底的な捜索にもかかわらず、発見されたのは遺体1体と海岸に打ち上げられた残骸のみであった。チャロデイカは1907年3月31日まで就役を続け、その後クロンシュタット港に引き渡されて処分された。同艦は4月7日に海軍リストから外され、最終的には1911年から1912年にかけて解体された。 ^[11]

ルサルカの残骸は、2003年7月22日にエストニア海洋博物館と商業ダイビング会社Tuukritööde OÜの合同調査隊によって、ヘルシンキの南25キロメートル（13海里）のフィンランド湾で発見されました。^[12]残骸は、引っかかった漁網で覆われているものの、おおむね無傷です。ただし、後部砲塔は船から落ちています。^[13]
