ロッドマンガン

ロッドマン砲は、アメリカ南北戦争時代に北軍砲兵将校トーマス・ジャクソン・ロッドマン^[1] (1815–1871)が設計した一連のコロンビヤード砲のいずれかである。この砲は散弾と砲弾の両方を発射するように設計された。これらの重砲は海岸の要塞に配備されることが意図されていた。口径8インチ、10インチ、13インチ、 15インチ、20インチ (20、25、33、38、51 cm) のロッドマン砲が製造された。大きさを除けば、これらの砲は湾曲したボトル型で、大きく平らなカスカベルと、昇降機構用のラチェットまたはソケットを備え、設計はほぼ同一であった。ロッドマン砲は本物の大砲であり、初期のコロンビヤード砲の多くとは異なり、榴弾砲のような火薬室を備えていなかった。ロッドマン砲は中空鋳造であったため、これまでのすべての大砲とは異なっていました。ロッドマンが開発した新しい技術により、鋳鉄砲は従来のものよりもはるかに強力になりました。

伝統的に、銃は固体として鋳造され、その後、固体金属から銃身がドリルで削り出されていました。この方法では、新しく鋳造された銃は外側から内側に冷却されます。鋳物は冷却すると収縮します。各層が冷却されるにつれて収縮し、中央のまだ溶けている金属から離れ、空隙と張力亀裂が生じます。銃身をドリルで削ると空隙はなくなりますが、金属の張力は外側に向いたままです。ロッドマンは、銃が内側から外側に冷却される中空鋳造法を考案しました。これにより、冷却が進むにつれて、張力ではなく圧縮力が生じます。これにより、はるかに強力な銃ができました。

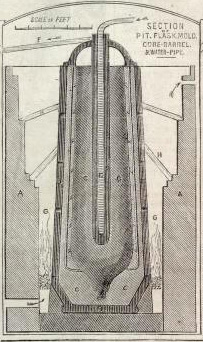

ロッドマンの方法では、鋳造前に鋳型に冷却コアが配置された。このコアは、下端が閉じられた防水鋳鉄管で構成されていた。底部が開いている2番目の小さな管が、最初の管に挿入された。溶けた鉄が鋳型に注がれると、水が小さな管を通って大きな管の底に送り込まれた。水は2つの管の間の空間を上昇し、上部から流れ出た。金属が冷えると、水は流れ続けた。銃が内側から外側にさらに確実に冷却されるように、銃の鋳型を入れた鉄製のフラスコの周りに火が起こされ、銃の鋳型がほぼ赤熱した状態に保たれた。8インチのロッドマン・コロンビヤード砲の場合、鋳造から25時間後にコアが取り除かれ、コアの残された空間にさらに40時間水が流れ続けた。このプロセスでは、50,000米ガロン（190 m ³）を超える水が使用された。より大きな銃の場合、冷却期間はより長く、より多くの水が使用された。

銃を冷却した後、機械加工の工程が始まりました。銃身は適切なサイズに穴あけされ、外側は滑らかに削られ、トラニオンはトラニオン旋盤で削られ、通気孔が開けられました。

ロッドマンの方法で鋳造された砲はコロンビア砲だけではなかった。アメリカ海軍のダルグレン XV インチ砲弾砲も中空鋳造だった。アメリカ陸軍に供給された 2 門の砲と同一ではなかったと思われる 20 インチ中空鋳造砲がペルーに売却された。

ロッドマン砲は、ペンシルベニア州ピッツバーグのフォート・ピット鋳造所、^{[2] [3]}ペンシルベニア州レディングのスコット鋳造所、マサチューセッツ州ボストンのサイラス・アルジャー＆カンパニー、ニューヨーク州コールドスプリングのウェストポイント鋳造所で鋳造された。

ロッドマン砲は、前部ピントル砲台、中央ピントル砲台、および砲郭砲台の 3 種類の砲台に搭載されていました。これらの砲台はすべて錬鉄製でした。3 種類の砲台はすべて設計が似ており、上部砲台が 2 本のレールのシャーシに配置されていました。砲と上部砲台はシャーシに沿って移動しました。シャーシは旋回して砲を左右に向けます。

砲架は胸壁越しに射撃できるように設計されており、恒久的または一時的な要塞のいずれにも使用できます。前部のピントル キャリッジはシャーシの前部で旋回します。これにより、砲架がよりコンパクトになり、銃眼と砲台により砲と分遣隊をよりよく保護できます。中央のピントル キャリッジにより、砲は 360 度の旋回が可能になり、高角度で射撃する砲に対してより強力になりました。これは、砲架の最も頑丈な部分であるピントルが、高角度で射撃するときに砲尾の下にあるためです。

砲架は、恒久的な要塞内の砲室である砲架から射撃するために設計された。砲架は基本的に前部ピントル設計で、ピントルはシャーシの前方の石積み部分、砲の銃眼の下に固定されていた。「舌」がシャーシとピントルを接続していた。砲架は、砲架よりも低い形状をしている。

8 インチおよび 10 インチのロッドマン砲は、3 種類の砲架すべてに搭載可能でした。15 インチのロッドマン砲は、両方の種類の砲架に搭載されていました。2 門の 20 インチ砲は、前部ピントルの砲架に搭載されていました。

これらの銃を馬車まで運ぶためにスリングカートが使われた。 ^[4]

ロッドマン砲は、デザインがどれもほぼ同じで、湾曲したソーダボトルのような形をしており、唯一の違いは砲の大きさでした。それらはすべて滑腔砲で、主に艦船に対して球状の砲弾や砲弾を発射するように設計されていました。砲は、昇降バーと呼ばれるレバーによって上げ下げされました。このレバーの先端は、鋳造された初期の砲ではラチェットに、後期の砲ではソケットにフィットしました。ラチェットポストと呼ばれる支点は、上部砲架の後部トランサムにフィットしました。ラチェットポストは鋳鉄製で、昇降バーの位置を調整するためのノッチがいくつかありました。

13インチロッドマン砲は1門しか製造されなかったようですが、配備されました。^[5] 2門の20インチロッドマン砲はニューヨーク州フォートハミルトンに設置されました。3門目の短い20インチ砲はロッドマンの技術を使用してUSSピューリタン用に鋳造されました。20インチロッドマン砲の1門はフォートハミルトンのすぐ北の公園に残っており、もう1門はニュージャージー州フォートハンコックにあります。^[6]

その他の小型のロッドマン砲は、米国各地の海岸要塞に設置されました。10 インチのロッドマン砲の装填と発射には 8 人、15 インチのロッドマン砲の装填と発射には 12 人が必要でした。

現在でも 140 門を超えるロッドマン砲が現存しており、国内の沿岸要塞で見ることができます。

ロッドマン砲は南北戦争ではほとんど使われなかった。1864年と1865年、北軍のサムター要塞攻撃で10インチコロンビヤード砲2門が使用された。^[7]使用された時期から判断すると、これらは初期のコロンビヤード砲ではなくロッドマン砲であった可能性が高い。8インチおよび10インチコロンビヤード砲の使用に関する他の報告はロッドマン砲を指している可能性がある。15インチロッドマン砲は実戦で使用されたことはなかったが、 ^{[8] 1895年から1905年にかけて}エンディコット期の要塞に置き換えられるまで、沿岸防衛に広く配備された。1898年の米西戦争勃発直後、スペイン艦隊が米国東海岸を砲撃する恐れがあったため、様々なサイズのロッドマン砲がパロット銃とともに暫定的に配備された。^[9]

20インチロッドマン砲は、1,080ポンド（490kg）の砲弾の効果を判定するために、練習で8回しか発射されなかった^[10]。命中効果を測定するのに十分な証拠を残せる標的を見つけることはほとんど不可能だった。最初の4発は、50、75、100、125ポンド（57kg）の火薬を装填して発射され、砲身圧力は25,000psi（170,000kPa）に達した。1867年3月には、125、150、175、200ポンド（91kg）の火薬を装填してさらに4発発射され、砲身を25度上げた状態で、砲弾は8,000ヤード（7.3km）飛んだ^{[11] 。}

戦争中および戦争直後には、ロッドマンライフル銃の鋳造が試みられた。1861年に12インチライフル銃、1862年に8インチライフル銃、1868年に別の12インチライフル銃を鋳造する試みがなされたが、失敗に終わった。 ^[12]しかし、ハドソン川を挟んでウェストポイント陸軍士官学校の対岸にあるコールドスプリング鋳造所のロバート・パーカー・パロットは、ロッドマン水中子鋳造法を用いて、200ポンドおよび300ポンドモデルの大口径ライフル銃を製造した。ロッドマン法で鋳造されたパロットライフル銃には、通常の方法で鋳造されたものと区別するために、WCのイニシャルが刻印された。これらの銃は主に海軍艦艇、特に大型モニターで使用された。 1870 年代と 1880 年代には、既存のロッドマン銃をライフル銃に改造する取り組みが集中しました。10 インチ ロッドマン滑腔砲は 8 インチ ライフル銃に改造されました。最初に使用された方法は、銃口に錬鉄製のライフル スリーブを挿入することでした。後に同様の鋼鉄スリーブも使用されました。最後の方法は、10 インチ ロッドマンの銃尾に穴を開けてタップを立て、ライフル銃の鋼鉄スリーブを挿入して、ねじ付き銃尾栓でしっかりとねじ込むというものでした。これらの銃尾挿入式銃は、銃尾栓とライナーを銃にしっかりとねじ込むための支えとなるように設計された四角いカスカベルで簡単に見分けられます。

これらの改造は好意的に受け止められず、主に現代の後装式ライフルが開発され配備されるまでの安価な応急処置と見なされていました。^[13]しかし、8インチ改造ライフルは1870年代に建設された要塞に広く配備され、1905年まで使用されていました。

1859年、バージニア州リッチモンドのトレデガー鉄工所のジョセフ・R・アンダーソンと、バージニア州ミッドロジアンのベローナ鋳造所のジュニウス・L・アーチャー（当時、南軍となる地域で操業していた唯一の2つの大砲鋳造所）は、ロッドマン法による中空鋳造を採用することができず、その結果、米軍は両社とのコロンビヤード砲の鋳造契約をキャンセルした。そのため、戦争勃発時には、南部の鋳造所はロッドマン法で大砲を鋳造することができなかった。^[14]

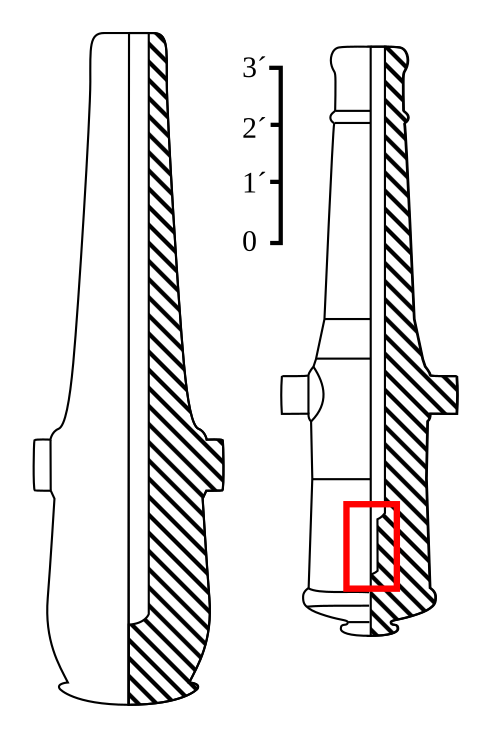

南軍は、ロッドマン砲に似た、鋳造の堅固な 8 インチおよび 10 インチのコロンビヤード砲を使用していました。これらの南軍のコロンビヤード砲を詳しく調べると、ロッドマン砲の緩やかな連続曲線とは対照的に、砲尾と砲尾の間の輪郭がより直線的な円筒形になっていることがわかります。南軍のコロンビヤード砲は、重い木製の砲架で使用するために長い砲尾を持っています。北軍の砲は、砲尾が薄い鉄製の砲架に搭載されるように設計されており、短い砲尾を使用できます。南軍のコロンビヤード砲の外観は、北軍の砲のように旋盤で仕上げられていないため、粗いものです。

1864年11月14日と1865年2月20日、トレデガー鉄工所でアンダーソンはロッドマン法を用いて12インチコロンビヤード砲2門を鋳造した。大砲は製作が遅すぎたため、完成も搭載もされなかった。^[15]

3インチ砲兵ライフルと4.5 インチ攻城兵器ライフルは、ロッドマン銃とよく誤認された。どちらの銃も中空鋳造ではなかった。3 インチ砲兵ライフルはハンマー溶接された錬鉄で作られ、4.5 インチ攻城兵器ライフルは従来の方法で鋳造された。

この誤りは砲兵について無知な者だけに限ったことではない。1864年11月、カンバーランド管区の砲兵長ジョン・ミルトン・ブランナン准将は、チャタヌーガ砦の武装に3インチと4.5インチのロッドマン砲が数門含まれていると述べている。 ^[16]ミネソタ第1軽砲兵中隊のヘンリー・S・ハーター中尉は、ミネソタ州副官オスカー・マルムロスへの報告書に「3月5日、クレイトン大尉は古い砲、12ポンド榴弾砲2門と6ポンドライフル砲2門（口径3.67）を、新しいライフル式3インチロッドマン砲4門と交換した」と記している。この手紙は1864年11月11日にジョージア州で書かれた。^[17]

•
  1860 年、ペンシルバニア州ピッツバーグのフォート ピット鋳造所にある15 インチ ロッドマン砲 (通称フロイド砲)。
•
  バージニア州アレクサンドリアのロジャース砲台にある 15 インチ ロッドマン砲の写真。
•

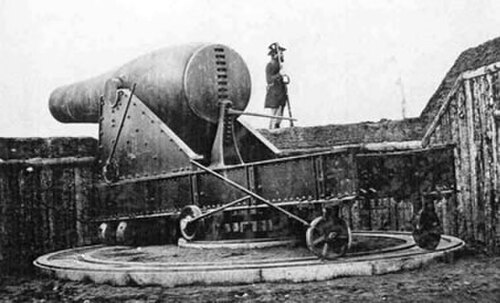

  ロジャース砲台にある 15 インチ ロッドマン砲の別の写真。この写真では、仰角機構とセンター ピントル キャリッジがよく見えます。
•
  1876 年、フィラデルフィアで開催された百年祭博覧会に展示された 20 インチ ロッドマン砲。中空鋳造と、この方法で製造できる大型砲は、アメリカの技術の傑作とみなされていました。
•

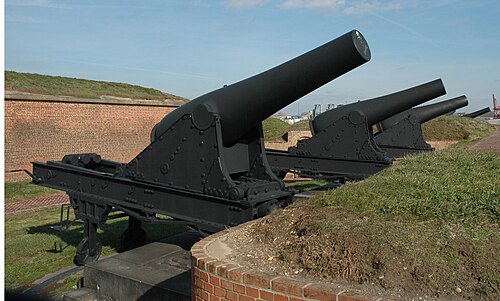

  メリーランド州フォート・マクヘンリーにある 8 インチ ロッドマン改造ライフル。戦後の前部ピントル キャリッジに搭載されています。
•

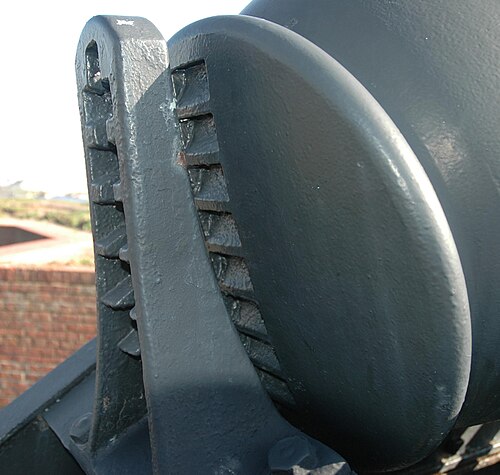

  フォート・マクヘンリーにある、ロッドマンが改造した 8 インチライフルのカスケーベルの写真。初期の銃で使用されていた仰角ラチェットとラチェット ポストが写っている。
•

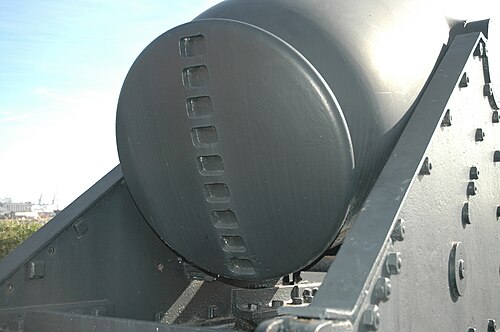

  フォート・マクヘンリーにある、ロッドマンが改造した 8 インチライフルのカスケーベルの写真。後期の銃で使用された仰角ソケットが見える。この銃にはラチェット ポストがない。
•

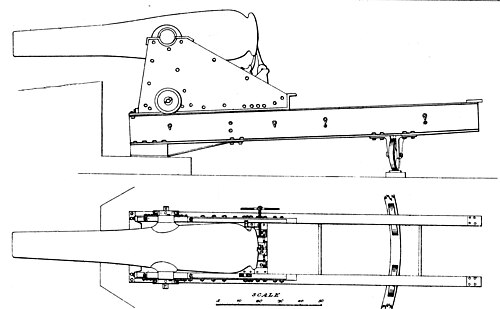

  ロッドマン砲を前ピントル砲台に載せた当時の絵
•
  バージニア州アレクサンドリアのロジャース砲台 の当時の写真。中央ピントル砲架 (後方) に搭載された 15 インチ ロッドマン砲と、前部ピントル砲架 (前方) に搭載された8 インチ (200 ポンド) パロット ライフルが写っている。8 インチ パロット ライフルは、10 インチ ロッドマン砲と同じ砲架を使用している。
•

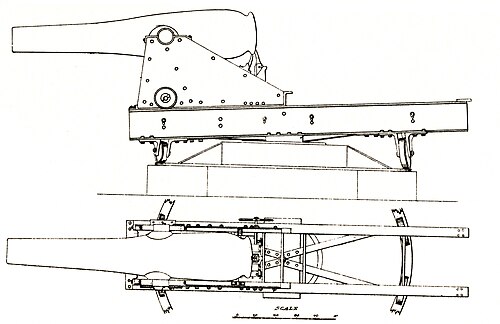

  中央ピントル砲架に搭載されたロッドマン砲の当時の図面。
•

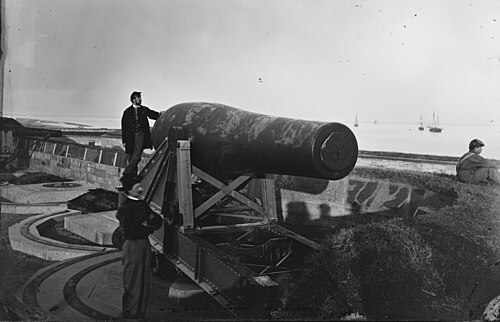

  バージニア州モンロー砦のセンターピントル砲架に搭載された 15 インチ ロッドマン砲の当時の写真。
•
  砲架に載ったロッドマン砲の当時の絵。
•
  メイン州フォートノックスの砲架に搭載されたロッドマン砲の写真。
•
  バージニア州ヨークタウンにある南軍の8インチコロンブス砲。
•
  北軍がジョージア州マカリスター砦から南軍の8インチコロンビヤード砲を撤去している。
•
  バージニア州ダーリング砦にある南軍の10インチコロンブス砲。
•

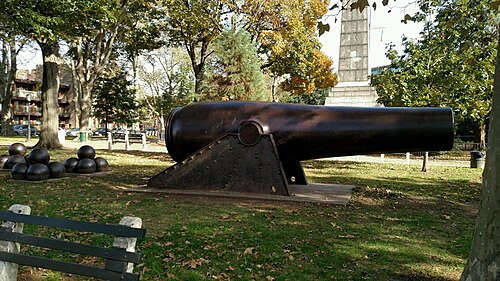

  ニューヨーク州ブルックリンのフォートハミルトン近くのジョン・ポール・ジョーンズ公園にある20インチロッドマン砲。
•
  フロリダ州フォートクリンチのロッドマン砲
