アーケードキャビネット

アーケードキャビネットは、アーケードマシン、コイン式キャビネット、コイン式マシンとも呼ばれ、アーケードゲームの電子ハードウェアが収容されている筐体です。1980年代半ば以降に設計されたキャビネットのほとんどは、日本アミューズメントマシン工業会(JAMMA) の配線規格に準拠しています。^[1]規格に含まれていない機能のために追加のコネクタを備えているものもあります。

アーケード キャビネットは、その筐体が対象としているゲームや収容しているゲームによって異なるため、以下に挙げるすべての部品が揃っていない場合があります。

• ゲームが表示されるディスプレイ出力。ラスターグラフィックまたはベクターグラフィックを表示できますが、ラスターグラフィックが最も一般的です。標準解像度は、リフレッシュレート（通常は50Hzから60Hz）に応じて、垂直方向で262.5〜315ラインです^[2]。リフレッシュレートが遅いほど、垂直解像度が向上します。モニターは、ゲームに応じて水平または垂直に配置されます。ゲームによっては、複数のモニターを使用します。新しいキャビネットには、高解像度のビデオを表示できるモニターが搭載されています。^[3]
• サウンド効果や音楽用のオーディオ出力。通常はサウンド チップから生成されます。
• プリント基板（ PCB）またはアーケードシステムボード、ゲームが実行される実際のハードウェア。キャビネット内に隠されています。SNK Neo-Geo MVSなどの一部のシステムでは、ゲームカートを備えたメインボードを使用します。一部のメインボードには複数のゲームカートが搭載されている場合もあります。 ^[4]
• アーケード システム ボードに DC 電源を供給し、コイン スロットおよび点灯ボタンに低電圧照明を供給する電源。
• マーキーは、ゲームのタイトルを表示するモニターの上にある看板です。明るい色でバックライトが点灯していることが多いです。
• ベゼルは、モニターの周囲の境界です。説明書やアートワークが含まれている場合があります。
• コントロールパネルは、モニターの近くにある平らな面で、ゲームのコントロールが配置されています。コントロール パネルには、プレイ方法が記載されている場合もあります。プレイヤーは、アップライト キャビネットやカクテル キャビネットのコントロール パネルにコインやトークンを積み重ねることがよくあります。
• コインスロット、コインリターン、コインボックスがあり、お金やトークンの交換が可能です。^[5]これらは通常、コントロールパネルの下にあります。多くの場合、コインリターンとコインスロットの間には半透明の赤いプラスチックボタンが配置されています。これらが押されると、コイン機構に詰まったコインまたはトークンがプレイヤーに戻ります。コインアクセプタを参照してください。一部のアーケードでは、コインスロットがカードリーダーに置き換えられており、アーケードオペレーターから購入したゲームカードからデータを読み取ることができます。

アーケード キャビネットの側面は通常、特定のゲームのゲームプレイを表す明るい色のステッカーやペイントで装飾されています。

アーケード キャビネットには多くの種類があり、特定のゲーム用にカスタムメイドされたものもありますが、最も一般的なのはアップライト型、カクテル型またはテーブル型、および着席型です。

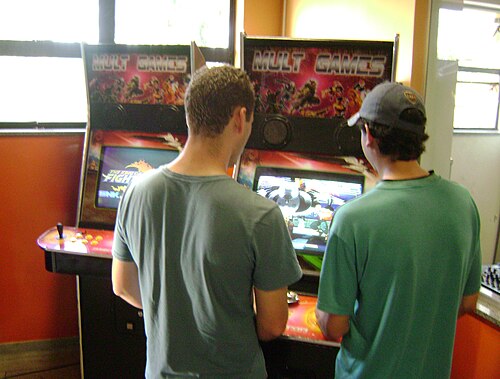

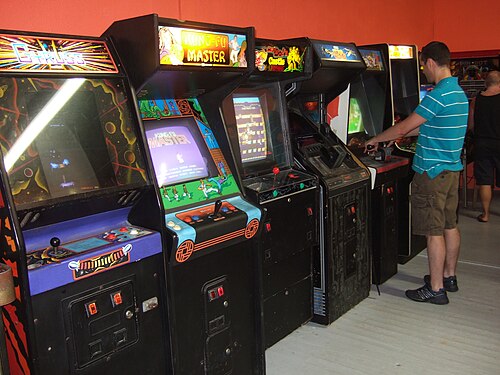

北米では直立型筐体が最も一般的で、そのデザインはComputer SpaceやPongの影響を強く受けている。Computer Spaceのグラスファイバー製外装筐体の未来的な外観は継承されなかったが、両ゲームはアーケード機をブラウン管(CRT) ディスプレイ、ゲーム コントローラー、およびコンピューター ロジック領域用に分離した。Atari はまた、ほとんどの大人のプレイヤーが使用できる高さにコントローラーを配置したが、コンソールのベースに十分近いため、子供もプレイできる。さらに、筐体は従来の電気機械式ゲームよりもコンパクトで、点滅するライトなどの手段を使ってプレイヤーを引き付けなかった。Atari のPongのサイド パネルはシンプルな木製ベニヤ仕上げで、ホテル、カントリー クラブ、カクテル バーなど、アーケード以外の会場への販売が容易だった。競争が激化する中、Atari は 1973 年から 1974 年頃に筐体アートとアトラクション パネルを取り入れ始め、すぐに標準的な手法となった。^[6]

今日のアーケード キャビネットは通常、木と金属で作られており、高さは約 6 フィート (2 メートル) で、コントロール パネルはモニターに対して垂直に腰より少し高い位置に設置されています。モニターはキャビネット内に収納されており、目の高さとほぼ同じです。マーキーはその上にあり、張り出していることがよくあります。

Computer Space、Pongなどの初期のアーケードゲームでは、CRT は地面から 90 度の角度で取り付けられ、真外を向いていました。アーケードゲームメーカーは、古い電気機械式ゲームの設計原理を取り入れ始め、CRT を 45 度の角度で取り付け、上向きにプレイヤーから離れて、ディスプレイをプレイヤーに反射するワンウェイミラーの方を向くようにしました。ミラーとプレイヤーの視界の間に透明なオーバーレイを追加して、追加の画像を含めたり、白黒 CRT 出力をカラー化したりすることもできます。Boot Hillがその例です。Warrior などの他のゲームでは、片面ミラーを使用し、ミラーの背後に照明付きの背景を含めて、画面上のキャラクターがその背景にいるかのようにプレイヤーに表示しました。^[6]カラー CRT ディスプレイの出現により、ミラーの必要性はなくなりました。その後、CRT は一般的な成人プレイヤーが画面を直接見ることができる角度で配置されました。

最も一般的なコントロールは、ゲームで許可されている限り多くのプレーヤーのためのジョイスティック、およびコンソールゲームパッドのスタートボタンと同じ役割を果たすアクションボタンと「プレーヤー」ボタンです。特に1980年代初期のゲームでは、ジョイスティックの代わりにトラックボールが使用されることがあります。 ^{[7]スピナー（回転用のノブ、「パドルコントロール」とも呼ばれる）は、}アルカノイドやポンのパドルなど、水平または垂直に厳密に移動するゲーム要素を制御するために使用されます。Robotron : 2084、Smash TV、Battlezoneなどのゲームでは、アクションボタンの代わりにダブルジョイスティックが使用されています。オリジナルのストリートファイターの一部のバージョンでは、ボタンの代わりに感圧ゴムパッドが使用されていました。

アップライトにドライビング ゲームが搭載されている場合、ジョイスティックとボタンの代わりに、ハンドルとスロットル ペダルが付いていることがあります。アップライトにシューティング ゲームが搭載されている場合、耐久性のあるケーブルを介して、マシンの前面に光線銃が取り付けられていることがあります。一部のアーケード マシンでは、モニターがキャビネットの下部に配置され、プレイヤーに面した画面の約 45 度の位置にミラーが取り付けられていました。これは、大きな CRT モニターがキャビネットの背面から突き出てしまうため、スペースを節約するために行われました。^{[要出典]ミラー イメージを修正するために、一部のゲームでは、ディップ スイッチ設定を使用してビデオ出力を反転するオプションがありました。Guitar} Freaksなどの他のジャンルのゲームでは、楽器に似たコントローラーが特徴です。

直立型キャビネットの形状デザインは、スタートレックのような最も単純な対称垂直ボックスから複雑な非対称形状まで多岐にわたります。

ゲームは通常 1 人または 2 人のプレイヤー向けですが、Gauntletなどのゲームでは最大 4 セットのコントロールが使用できます。

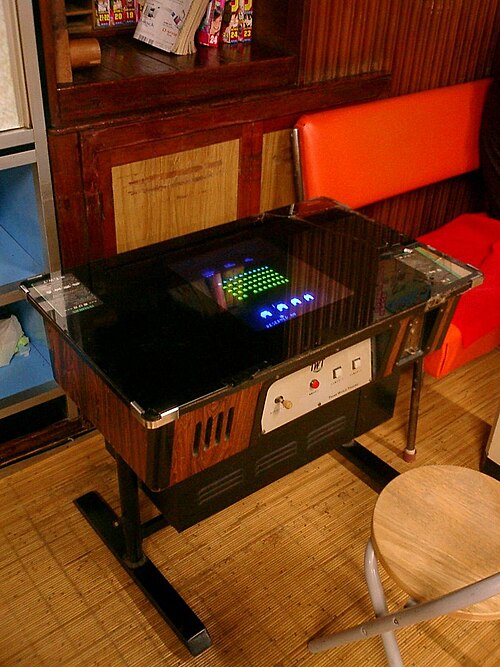

カクテル キャビネットは低い長方形のテーブルのような形をしており、コントロールは通常、どちらかの広い端、またはそれほど一般的ではないが狭い端に配置され、モニターはテーブルの中にあり、画面は上を向いています。カクテル キャビネットに収められた 2 人用ゲームは通常、各プレーヤーが交代でプレイします。モニターの向きはプレーヤーごとに反転するため (ゲーム ソフトウェアによって制御されます)、ゲームの表示は各プレーヤーにとって適切な方向になります。これには、ゲームのカクテル バージョンを特別にプログラミングする必要があります (通常はディップ スイッチで設定します)。モニターの向きは、通常、2 人用ゲームでプレーヤー 2 の番のときのみプレーヤー 2 に有利になり、それ以外のときはプレーヤー 1 に有利になります。カクテルとして構築された同時 4 人用ゲームには、 Warlordsなどがあります。

日本では、1970 年代から 1980 年代初頭にかけてタイトーが製造した多くのゲームには、タイトルに「TT」という接頭辞が付いたカクテル バージョンがあります (例: TT スペースインベーダー)。

カクテルキャビネット版は、通常、同じゲームのアップライト版と同時にリリースされました。1980年代、特にアーケードゲームの黄金時代には比較的一般的でしたが、その後人気が落ちています。アップライトキャビネットに対するカクテルキャビネットの主な利点は、サイズが小さいため、邪魔にならないことですが、より多くの床面積を必要とします（プレーヤーが両端に座るため、さらに必要になります）。テーブルの上部は強化ガラスで覆われており、飲み物を置くのに便利でした（そのため、この名前が付けられています）。バーやパブでよく見られました。

プラスチックがハードキャンディに似ていることから、アーケード愛好家や業界関係者の間では「キャンディ キャビネット」と呼ばれることがよくあります。また、直立型筐体よりも掃除や移動が簡単ですが、重量は通常同じで、ほとんどの筐体の画面サイズは 20～25 インチではなく 29 インチです。プレイヤーが椅子やスツールに座って長時間プレイできるように配置されています。SNKは多くのNeo-Geo MVS筐体をこの構成で販売しましたが、日本製のジョイスティックとボタンのみを使用するアーケード ゲームのほとんどは、座って操作する筐体です。日本のアーケードでは、このタイプの筐体は直立型よりも一般的に普及しており、均一に見える列に並んでいます。このバリエーションは、しばしば「対戦型」筐体と呼ばれ、2 つの筐体が向かい合っているように見えるように設計されており、2 つのモニターと個別のコントロールにより、2 人のプレイヤーが同じモニターとコントロール領域を共有することなく互いに戦うことができます。一部の新しい筐体は、ネットワークを介してこれらの「対戦型」筐体をエミュレートできます。

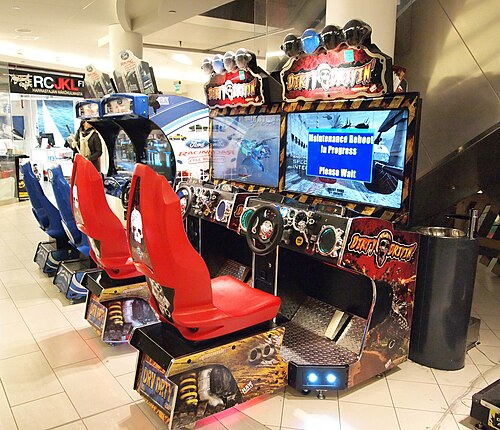

デラックス筐体（日本ではDX筐体とも呼ばれる）は、ギャンブル、長時間のゲーム（格闘ゲームなど）、または乗り物（フライトシミュレーターやレーシングゲームなど）を伴うゲームで最もよく使用されます。これらの筐体には通常、乗り物のコントロールに似た装置が付いています（ただし、中には大きなスクリーンや椅子などの十分な機能を備えた大型筐体もあります）。ドライビングゲームにはバケットシート、フットペダル、スティックシフト、さらにはイグニッションが付いていることがあり、フライトシミュレーターにはフライトヨークまたはジョイスティック、オートバイゲームにはハンドルバー、フルサイズのバイクの形をしたシートが付いていることがあります。多くの場合、これらの筐体は並んで配置され、プレイヤーが一緒に競争できるようにします。セガはこの種の筐体の最大手メーカーの1つであり、ナムコはプレイヤーがフルサイズのマツダMX-5ロードカー に座るリッジレーサーフルスケールをリリースしました。

コックピットまたは環境キャビネットは、プレイヤーがキャビネット自体の中に座るタイプの高級キャビネットです。通常、筐体も備えています。この例は、Star Fire、Missile Command、SubRoc-3D、Star Wars、Astron Belt、Sinistar、Discs of Tronなどのシューティングゲームや、Monaco GP、Turbo、Pole Positionなどのレーシング ゲームなど、Killer List of Videogamesで確認できます。以下のセクションで説明するように、 多くのコックピット/環境キャビネットには油圧モーション シミュレーションが組み込まれています。

モーションシミュレーター筐体は、画面上のアクションに応じてプレイヤーを動かす油圧装置を含む、非常に精巧な高級筐体の一種である。日本では「体感」ゲームとして知られており、「体感」は日本語で「体感」を意味する。セガは特にこの種の筐体で知られ、1980年代からセガが製造してきた様々なタイプのシットダウン型およびコックピット型モーション筐体がある。^{[8] [9]} ナムコもモーションシミュレーター筐体の主要メーカーであった。

セガのハングオン以降のバイクレースゲームでは、プレイヤーはバイクのレプリカに座って動かし、ゲーム内のアクションを制御します（モーションコントローラーのように）。^{[10]セガの}アウトラン以降のドライビングゲームには油圧モーションシミュレーターの着席型筐体があり、油圧モーションシミュレーターのコックピット筐体は、セガのスペースタクティクス（1981）やギャラクシーフォースなどの宇宙戦闘ゲーム、スペースハリアーやサンダーブレードなどのレールシューティングゲーム、アフターバーナーやG-LOC：エアバトルなどの戦闘フライトシミュレーターで使用されています。最も洗練されたモーションシミュレーター筐体の1つは、航空機の360度回転をシミュレートするセガのR360です。 ^[8]

ミニまたはキャバレーキャビネットは、アーケード キャビネットに似た形式ですが、異なる市場を対象としています。現代のミニ キャビネットは消費者に直接販売されており、商業的な運用を目的としたものではありません。標準的なアップライト キャビネットとまったく同じスタイルで、フル アートやマーキーが付いていることが多いですが、家庭環境に簡単にフィットしたり、子供が使用したりできるように縮小されています。古い形式のミニまたはキャバレー キャビネットは商業用に販売されていましたが、現在は製造されていません。多くの場合、薄くて短く、サイド アートがなく、マーキーとモニターが小さくなっていました。これにより、コストが削減され、重量が軽減され、スペースの少ない場所に適し、暗い環境でも目立ちにくくなりました。サイド アートの代わりに、多くの場合、木目調のビニールで覆われていました。

カウンタートップまたはバートップキャビネットは、通常、モニターとコントロール パネルを収容できる大きさしかありません。クイズやギャンブル タイプのゲームによく使用され、パブやレストランのバーやテーブルに設置されているのが一般的です。これらのキャビネットには、従来の押しボタン コントロールではなく、タッチスクリーン コントロールが付いていることがよくあります。また、テーブルやカウンタートップに置けるため、家庭での使用にもかなり人気があります。

通常、日本で見られるこれらのマシンには、1 つのシステムに相互接続された複数の画面があり、中央に 1 つの大きな画面がある場合もあります。また、統計情報や進行状況を保存するためのスマートカードや、ゲームで使用するトレーディング カードなど、さまざまな種類のカードを配布する機能も備えています。

アーケードコンバージョンキット (ソフトウェア キットとも呼ばれる) は、アーケード マシンにインストールして、現在プレイしているゲームを別のゲームに変更できる特別な機器です。たとえば、コンバージョン キットを使用すると、1 つのゲームをプレイするように設計されたアーケード マシンを再構成して、ストリートファイター II: チャンピオン エディションからストリートファイター II ターボなど、その続編またはアップデートをプレイできるようにすることができます。

アーケード ゲームは収集品としてますます人気が高まっているため、アーケード キャビネットの修復に特化したニッチな業界全体が誕生しました。アーケード キャビネットの修復に特化したWeb サイト(商用と趣味の両方) やニュース グループが多数あります。ゲームを新品同様の状態に修復するためのヒントやアドバイスが満載です。

多くの場合、ゲーム キャビネットはさまざまなゲームを収容するために使用されていました。キャビネットの最初のゲームが取り外され、別のゲームに置き換えられた後、キャビネットのサイド アートが (通常は黒で) 塗りつぶされ、キャビネットに収められたゲームが誤って表示されることがないようにしました。サイド アートは、損傷したり色あせたりしたアートワークを隠すためにも塗りつぶされました。

もちろん、愛好家は、できるだけ良い状態でオリジナルのアートワークが飾られたキャビネットを好みます。良質のアートワークが飾られた機械はなかなか見つからないので、最初の作業の 1 つは、キャビネットから古いアートワークや塗料を剥がすことです。これは、従来の化学塗料剥離剤を使用するか、やすりがけで行います (好みはさまざまです)。通常、塗りつぶされたアートワークは保存できず、カバー ペイントで除去されます。新しい塗料は、好みの方法で塗ることができます (ローラー、ブラシ、スプレー)。使用される塗料は、キャビネットの元の塗料と一致する仕上げの従来の塗料であることが多いです。

多くのゲームでは、アートワークが直接キャビネットにシルクスクリーン印刷されていました。サイド アートには大きなデカールが使用されていました。一部のメーカーは、人気のあるクラシック ゲームの複製アートワークを製造していますが、品質はそれぞれ異なります。このサイド アートは、新しいペイントが乾いた後にその上に貼り付けることができます。これらのアップリケは非常に大きい場合があり、気泡やしわができないように注意して貼り付ける必要があります。窓の着色の際のようにしわや気泡ができた場合、表面にわずかに石鹸水をスプレーすると、アートワークをすばやく再配置できます。

これらの作品を入手するのは、取り付けるよりも難しいです。多くの愛好家がニュースグループやeBayなどのサイトを通じてこれらの作品を取引しています (サイド アートについても同様です)。サイド アートと同様に、一部の複製アート ショップでは、オリジナルと見分けがつかない複製アート作品も制作しています。中には、オリジナルを上回る品質の作品もあります。これらの作品は、入手したらすぐに所定の位置にはめ込むことができます。

コントロールが摩耗して交換が必要な場合、ゲームが人気であれば、簡単に入手できます。珍しいゲームのコントロールは入手が困難ですが、一部のショップではクラシックなアーケード ゲームの交換用コントロールを在庫しています。ショップによっては、オリジナルよりも頑丈で、さまざまなマシンにフィットするコントロールを製造しています。初心者が取り付けるには、多少の試行錯誤が必要ですが、通常はそれほど難しくありません。

どちらも基本的なタイプのチューブを使用していますが、ラスターモニターはベクターモニターよりも保守が簡単です。サポート回路がCRTテレビやコンピューターモニターで使用されているものと非常に似ており、色や明るさの調整が一般的に簡単だからです。一方、ベクターモニターは保守が困難または非常に高価になる可能性があり、一部のモニターは何年も前に特定の部品が製造中止になったために修理できなくなっています。ベクターモニターは、1980年代初頭の全盛期以降はほとんど生産されていないため、今日では代替品を見つけることさえ困難です。^[要出典] CRTの交換は可能ですが、偏向ヨークやその他の部品を一方のチューブネックからもう一方のチューブネックに移すプロセスは、適切なパフォーマンスを得るためにCRT上で部品を配置および調整する長いプロセスも意味し、一般的なアマチュアアーケードコレクターにとっては難しすぎる作業です。^[要出典]一方、他のモニター技術を改造してベクターグラフィックスをエミュレートすることは可能です。

一部の電子部品は、筐体内の高温で狭い環境によってストレスを受けます。電解コンデンサは時間とともに乾燥するため、クラシックなアーケード キャビネットがまだ元の部品を使用している場合は、耐用年数の終わりが近づいている可能性があります。ビンテージ電子機器 (すべての種類) を修復する際の一般的な手順は、「リキャッピング」です。つまり、特定のコンデンサ (およびその他の部品) を交換して、モニターと電源の安全な動作を復元または確実に継続することです。これらの部品の容量と定格電圧のため、適切に行わないと危険を伴う可能性があるため、経験豊富な愛好家または専門家のみが行う必要があります。モニターが壊れた場合は、コイン マシンの販売店または部品サプライヤーからドロップイン交換品を入手する方が簡単な場合があります。

キャビネットの配線をやり直す必要がある場合は、インターネットで配線キットを入手できます。経験豊富な愛好家であれば、試行錯誤を繰り返すことで、配線に関するほとんどの問題を解決できます。

多くのキャビネットは、オリジナル以外のゲームをホストするために改造されています。これらの場合、両方のゲームが JAMMA 標準に準拠していれば、プロセスは簡単です。他の改造はより難しい場合がありますが、任天堂などの一部のメーカーは、改造プロセスを容易にするキットを製造しています (任天堂は、キャビネットをクラシック配線から VS. 配線に変換するキットを製造しました)。
