9K111 ファゴット

ファゴット
ファゴット
	ロシア軍における9K111ファゴット
タイプ	対戦車兵器
原産地	ソビエト連邦
サービス履歴
使用中	1970年～現在
使用者	演算子を参照
戦争	ベトナム戦争; ソ連・アフガニスタン戦争; カルギル戦争; イラン・イラク戦争; 西サハラ戦争; 第二次チェチェン戦争; アフガニスタン戦争（2001-2021）; ロシア・グルジア戦争; イラク戦争; シリア内戦; イラク戦争（2013-2017年）; ドンバス戦争; イエメン内戦（2014年～現在）; サウジアラビア主導のイエメン介入; フーシ派とサウジアラビアの紛争; 2020 年ナゴルノ・カラバフ紛争; ロシアのウクライナ侵攻;
生産履歴
デザイナー	トゥーラ機械設計局 (トゥーラ KBP)
設計	1962
生産	1970
バリエーション	モデルを見る
仕様
質量	12.5 kg (28 lb) (ミサイル重量); 22.5 kg (50 lb) (9P135発射台) ;
長さ	1,100 mm (3 フィート 7 インチ)
直径	120 mm (4.7 インチ)
アクション	RHAに対して400 mm、または60°傾斜した装甲に対して200 mm
発射速度	3回/分
銃口速度	発射時の速度は80m/s（180mph、290km/h）; 飛行速度186m/s（420mph; 670km/h）;
有効射程距離	70～2,500メートル（230～8,200フィート）
弾頭	高性能爆薬対戦車弾頭（HEAT）
弾頭重量	1.7 kg (3.7 ポンド)
ガイダンス; システム	SACLOS 有線誘導ミサイル

9K111ファゴット(ロシア語: Фагот、「ファゴット」) は、地上または車両搭載で使用するソビエト連邦の第二世代の管発射式半自動指揮視線(SACLOS)有線誘導対戦車ミサイルシステムです。9K111ファゴットミサイルシステムは、トゥーラ KBP 計器製造設計局によって開発されました。9M111 はミサイルの名称です。NATO報告名はAT-4 スピゴットです。

発達

9K111 ファゴットはトゥーラ機械設計局 (Tula KBP) によって開発され、1962 年に、携帯式および対戦車駆逐の 2 つの用途で使用できる次世代の SACLOS対戦車誘導ミサイル(ATGM) の製造を目的として開発が開始されました。9K111 ファゴットは9M113 コンクルスと並行して開発されました。両方のミサイルは同様の技術を使用しており、サイズのみ異なり、同じ発射装置を使用できます。このミサイルは 1970 年に配備されました。

歴史

ソ連のBTR装備自動車化小銃大隊の対戦車小隊には2個（時には3個）のATGM分隊があり、各分隊には2個の9K111ファゴットチームが所属していた。このチーム^は3人で構成され、砲手は9P135ランチャーと三脚をバックパックとして携行し、他の2人はそれぞれ2個の発射管を携行する。また、彼らは突撃銃も携行するが、ロケット推進擲弾（RPG）は携行しない。これは、以前のミサイルとは異なり、ミサイルが標的に命中できないデッドゾーンが小さいためである。各チームが携行する4個のミサイルの他に、各分隊は通常、輸送車両（通常はBTR）に8個のミサイルを追加で搭載していた。これは、 BMP-1 P、BMD-1 P、BTR-D、UAZ-469からも展開できる。

北朝鮮は1980年代後半から2000年代にかけて、このシステムを多数入手したと言われている。これらはその後、Bulsae-2という名称でリバースエンジニアリングされた。^[8]これは北朝鮮の代理企業GLOCOMによってAT-4MLBという名称で宣伝され、パンフレットにはレーザー光線誘導方式で制御されると記載されていた。^[9]^{[10]これは}Bulsae-3という名称のアップグレードであった。^[11]^{[12]このシステムが初めて使用されたのは2014年で}、イッズ・アドディーン・アル・カッサム旅団とアル・ナーセル・サラーフ・アル・ディーン旅団での使用が報告された。^[13]

説明

ミサイルはコンテナ/発射管に格納され、運搬される。ミサイルは、シンプルな三脚である9P135発射ポストから発射される。ミサイルが真上にある状態で、三脚には9S451誘導ボックスが取り付けられている。9Sh119照準器は左側 (砲手から見て) に取り付けられている。発射システム全体の重量は 22.5 kg (50 ポンド) である。砲手は発射時にうつ伏せになる。このシステムは、時速 60 km (37 mph) 未満で移動する標的を攻撃できる。発射ポストは、水平方向に 360 度、仰角方向に ±20 度移動できる。照準器の倍率は 10 倍で、視野は 5 度である。発射ポストからは、1 分間に最大 3 発のミサイルを発射できる。

このシステムはガス発生器を使用してミサイルを発射管から押し出し、ガスは無反動砲と同様に発射管の後部から排出される。ミサイルは発射管から秒速 80 メートル (時速 180 マイル、290 キロメートル) で発射され、その後固体燃料モーターによって秒速 186 メートル (時速 420 マイル、670 キロメートル) まで急速に加速される。この最初の高速によりミサイルのデッドゾーンが短縮される。これはミサイルを上向きの弧を描くことなくターゲットに直接発射できるためである。

発射装置は、ミサイルの背面にある白熱赤外線電球の位置をターゲットに対して追跡し、ミサイルの後ろを走る細いワイヤーを介して適切なコマンドをミサイルに送信する。SACLOS誘導システムは、手動視線誘導（MCLOS）に比べて多くの利点があり、一部の情報源ではシステムの精度が90％とされているが、その性能はおそらくTOWまたは9M14マリュートカの後のSACLOSバージョンに匹敵する。

モデル

ミサイル

9M111 ファゴット（NATO：AT-4 スピゴットおよびAT-4A スピゴットA）1970年に就役。最大射程2,000メートル（6,600フィート）、最小70メートル（230フィート）。弾頭はRHAに対して400mm 、60°傾斜の装甲に対して200mm。^[14]
9M111-2 ファゴット（NATO：AT-4B スピゴット B）若干改良されたバージョン。
9M111M ファクトリヤ/ファクトリア^[15]（交易所）またはファゴットM（NATO：AT-4C スピゴットC）改良型モーター、より長い誘導ワイヤー。最大射程2,500メートル（8,200フィート、1.6マイル）、最小75メートル（246フィート）。改良型単一HEAT弾頭、RHAに対して600mm、60°傾斜装甲に対して230mmの貫通力^[14]^[16]^[17]（一部の出版物では9M111MはタンデムHEAT弾頭を持っていると主張していた）。

ランチャー

9P135 22.5 kg (50 ポンド)。9M111 ファゴットシリーズのみを発射できます。
9P135Mは、 9M111 ファゴット（NATO：AT-4スピゴット）シリーズと9K113 コンクールス（NATO：AT-5スパンドレル）シリーズのミサイルを発射できます。
9P135M1 9P135 のアップデートバージョン。
9P135M2 9P135 のアップデートバージョン。
9P135M3 1990 年代初頭に配備されました。13 kg (29 ポンド) の TPVP熱画像夜間照準器を追加 - 夜間の射程は 2,500 m (8,200 フィート、1.6 マイル)。
9S451M2防眩システムを備えた夜間照準器を備えた発射装置が開発されました。

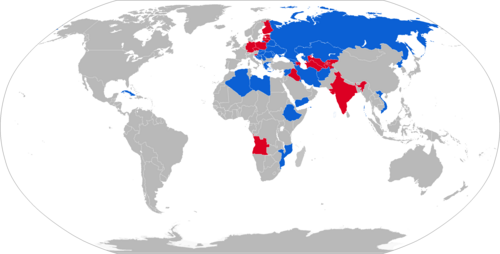

オペレーター

現在のオペレーター

アルジェリア- 9K111 ファゴット^[19]^： 1995年から1996年にかけてBMP-2歩兵戦闘車向けに315台2040台が納入された。^[20]
アゼルバイジャン- 9K111 ファゴット^[19]^{: 173}
ボスニア・ヘルツェゴビナ- 9K111 ファゴット^[19]^{: 76}
ベラルーシ- 9K111 ファゴット^[19]^{: 175}
ブルガリア- 9K111 ファゴット^[19]^{: 77}
クロアチア– 9K111 ファゴット^[19]^{: 79}
キューバ- 9K111 ファゴット^[19]^{: 394}
エチオピア- 9K111 ファゴット^[19]^{: 452}
ジョージア- 9K111 ファゴット^[19]^{: 177}
ギリシャ– 9K111 ファゴット^[19]^{: 98}（旧東ドイツの在庫から取得）^[20]
ハンガリー- 9K111 ファゴット^[19]^{: 101}
イラン- BMP-2とボラグに搭載された9K111ファゴット。^[19]^：324–325
カザフスタン- 9K111 ファゴット、^[19]^{: 2010 年に 179} 200 ^[21]
クウェート– BMP-2に搭載。^[20]
キルギス- 9K111 ファゴット^[19]^{: 180}
リビア- 9K111 ファゴット^[19]^{: 341}
モルドバ- 9K111 ファゴット^[19]^{: 182}
モンテネグロ- 9K111 ファゴット^[19]^{: 115}
モザンビーク- 9K111 ファゴット^[19]^{: 466}
北朝鮮- 9K111 ファゴット、^[19]^{: 263機が}ブルセ-2の名称でリバースエンジニアリングされた^[22]
ルーマニア- 9M111-2 ファゴット^[23]
ロシア- 陸軍部隊が使用する9K111Mファクトリーと空挺部隊が使用する9K111ファゴット^[19]^：185、192
セルビア- 9K111 ファゴット^[19]^{: 115}
スロバキア- BMP-2に使用^[19]^{: 131}
シリア- 9K111 ファゴット^[19]^{: 355}
トルクメニスタン- 9K111 ファゴット^[19]^{: 199}
ウクライナ- 陸軍と空挺部隊が使用する9K111ファゴット。^[19]^{: 202, 204}
ウズベキスタン- 9K111 ファゴット^[19]^{: 205}
ベトナム- BMP-2に搭載。^[20]

元オペレーター

アンゴラ^[24]^{: 766}
チェチェン・イチケリア共和国− 1992年24人^[25]
チェコスロバキア^[26]^:46 –チェコスロバキアの解体後、両国に譲渡
チェコ共和国^[27]^{: 99}
東ドイツ^[26]^：47 –ドイツ統一後にドイツに引き継がれた
フィンランド^[26]^{: 86}
ドイツ– ドイツ統一後すぐに全員が引退
インド^[26]^{: 159}
イラク^[26]^{: 101} – サダム時代
リトアニア
ポーランド– 2010年代初頭から撤退し保管中^[28]
スロベニア^[27]^{: 143} –スパイクミサイルに置き換えられた
ソビエト連邦^[26]^{: 34} – 後継国に引き継がれる
ユーゴスラビア- 1989年から1991年の間に1000発のミサイルを受け取り、^[20]後継国に引き渡された。

非国家主体

自由シリア軍とその他の反政府勢力 - 多数^[15]
ハマス– ブルサエ2を使用していることが知られている^[29]^[30]
ヒズボラ^[31]
イスラム国– 捕らえられた人数は不明^[5]
クルディスタン労働者党^[32]
タミル・イーラム解放の虎^[20]
ポリサリオ戦線^[3]
