モトローラ 6809

モトローラ 6809

一般情報
発売	1978年; 46年前 （1978年）
共通メーカー	モトローラ
パフォーマンス
データ幅	8
アドレス幅	16
アーキテクチャと分類
命令セット	6809
命令数	59
物理的仕様
トランジスタ	9,000
パッケージ	40ピンDIP

Motorola 6809 (「6809」) は、16 ビットの機能を備えた8 ビット マイクロプロセッサです。Motorolaの Terry Ritter と Joel Boney によって設計され、1978 年に発表されました。6809 は、以前のMotorola 6800とソース互換性がありましたが、ハードウェア乗算命令、16 ビット演算、再入可能コードを可能にするシステムおよびユーザースタック レジスタ、改善された割り込み、位置独立コード、包括的なアドレス指定モードのセットを備えた直交命令セット アーキテクチャなど、Motorola 6800 やMOS Technology 6502などの 8 ビットの同世代のプロセッサよりも大幅に改善されていました。

6809 は、その時代で最も強力 (かつ最も高価) な 8 ビット プロセッサの 1 つでした。1981 年、6809 の 1 ユニットあたりの価格は37 ドルでしたが、Zilog Z80は9 ドル、6502 は6 ドルでした。 ^[1] Intel 8086などの新世代の 16 ビット プロセッサが市場に登場し、 Motorola 独自の68000などの 32 ビット設計が間近に迫っていたときに発売されました。新しい設計と機能的に競合することはなく、古い設計と価格的に競合することもありませんでした。

6809は、TRS-80カラーコンピュータ、Dragon 32/64、SuperPET、ENER 1000、富士通FM-7、サイバーネックスLC3、トムソンMO/TOホームコンピュータ、Vectrexゲームコンソール、および1980年代初期のアーケードビデオゲーム（Star Wars、Defender、Robotron: 2084、Joust、Gyruss）で使用されています。1990年代のウィリアムズピンボールマシンには、 68B09をベースにしたWPCシリーズのコントローラボードが搭載されています。 ^[2]フェアライトCMIデジタルオーディオワークステーションのシリーズIIとコナミのアーケードゲームTime Pilot '84は、それぞれデュアル6809プロセッサを使用しています。^[3] 日立は6809の主要ユーザーであり、後にHitachi 6309として更新バージョンを製造しました。

モトローラ6800は1971年に設計が始まり、1974年に発売されました。全体的な設計では、最初から8ビット設計として設計された他のCPU、たとえばIntel 8080と非常によく似ています。^{[a]当初は初期の}NMOSロジックを使用して製造され、通常は複数の異なる電源電圧が必要でした。重要な機能は、オンチップの電圧ダブラーで、これにより単一の電源で動作できるようになりました。+5V電源は、 Intel 8080のような競合製品に比べて大きな利点です。−5V、+5V、−12Vとアース^[4 ]

6800 は当初、当時のコンタクト リソグラフィープロセスを使用して製造されました。このプロセスでは、フォトマスクをウェハに直接接触させて露光し、その後リフトオフします。エッチング材料の一部がウェハ上に残る可能性がわずかにあり、マスクでパターン化された将来のチップが故障する可能性があります。CPU のような複雑なマルチパターン設計の場合、テスト時に約 90% のチップが故障しました。動作する少数のチップで利益を上げるために、動作モデルの価格は少量で数百ドルとかなり高くなければなりませんでした。^[5]

6800 の設計者の中には、低価格のシステムが広く受け入れられる鍵になると確信していた者もいた。その中でも有名なのはChuck Peddleで、彼は営業旅行に派遣され、見込み客が設計を予定用途には高価すぎるとして繰り返し拒否するのを目にした。彼ははるかに低コストの設計を製作するプロジェクトを開始したが、モトローラの経営陣は興味を示さず、最終的にその作業をやめるように言った。Peddle と 6800 チームの他の数名のメンバーはモトローラを離れMOS テクノロジー社に移り、1975 年にこの設計をMOS テクノロジー 6502として発表した。^[6]

6800は当初1台当たり360ドルで販売されたが^{[7] 、} 295ドルに値下げされた。6502は25ドルで発売されたが^[8]、モトローラは直ちに6800を125ドルに値下げした。それでも競争力はなく、販売の見通しは暗くなった。モトローラの製品ラインにミクラリンが導入されたことでさらなる値下げが可能となり、1981年までに当時の6800Pの価格は、少なくとも1台当たりでは同等の6502よりもわずかに安くなった^[1] 。しかしその時点では、6502は数千万台売れており、6800はほとんど忘れ去られていた。

6502 が 6800 の市場を席巻し始めた一方で、新興企業のZilog Z80 がIntel 8080の売上を奪い始めたとき、 Intel も同じ問題を抱えていた。Motorola と Intel はどちらも、これらの設計を飛び越えるために新しい設計サイクルを開始した。Intel はこれに対応して、8080 の小規模だが実用的なアップグレードである 8085 をすぐに導入し、使用コストを削減して Z80 との競争力を高めた。また、16 ビット プロセッサ シリーズの設計も開始し、 1978 年にIntel 8086として登場した。Motorola も MACSS プロジェクトで同様のハイエンド設計を開始したが、^[9]当初は改良された 8 ビット設計は検討していなかった。しかし、既存の 6800 顧客にアンケートをとったところ、単純なニーズのために 16 ビット設計にお金を払いたくないという顧客が多いことがわかった。これにより、大幅に改良され互換性のある8ビット設計が開発され、6809が誕生しました。^{[10] : 20, 26}

6800 のコードを分析した結果、CPU の観点から見るとロードとストアが全処理時間の大半を占め、調査したコードの全処理の 39% を占めていることが判明しました。対照的に、数学演算は比較的まれで、コードの 2.8% に過ぎませんでした。しかし、ロードとストアを注意深く調査すると、これらの多くが加算と減算と組み合わされており、それらの数学演算のかなりの部分が 16 ビット値に対して実行されていることが明らかになりました。このため、新しい設計に基本的な 16 ビット演算 (ロード、ストア、加算、減算) を含めることが決定されました。同様に、増分と減分はコードの 6.1% に過ぎませんでしたが、これらはほぼ常にループ内で発生し、それぞれが何度も実行されていました。このため、インデックス レジスタを使用した後増分モードと前減分モードが追加されました。^{[10] : 26}

新しい設計の主な目的は、位置独立コードをサポートすることだった。モトローラの市場は主に組み込みシステムや類似の単一目的システムであり、他のプラットフォームのプログラムと非常によく似たプログラムを実行することが多かった。これらのシステムの開発は、一連の事前にロールされたサブルーチンを収集し、それらを組み合わせるという形をとることが多かった。しかし、アセンブリ言語は一般にベースアドレスから始まるため、事前に記述されたモジュールを組み合わせるには、通常、コード内の重要な場所を指す定数（または等式）を変更する長いプロセスが必要だった。 ^{[10] : 20, 24}

モトローラのアイディアは、このタスクをなくし、ビルディングブロックのコンセプトをより実用的なものにすることだった。システムインテグレータは、ROM内の既製のコードを組み合わせるだけで、一般的なタスクを処理できる。浮動小数点演算、グラフィックスプリミティブ、レンペルジブ圧縮などの一般的なルーチンのライブラリは、ライセンス供与され、カスタムコードと組み合わせてROMに書き込むことができる。^{[10] : 20、24  [b]}

6800 を含む以前のプロセッサ設計では、メモリ位置を参照する方法が混在していました。これらの方法には、メモリ内の現在の位置またはインデックス レジスタの値に対する相対的なものもあれば、メモリ内の物理的な位置を参照する 16 ビット値である絶対的なものもありました。前者のスタイルでは、参照するアドレスがコードとともに移動するため、コードを移動できます。絶対位置では移動できません。このスタイルのアドレス指定を使用するコードは、移動すると再コンパイルする必要があります。これに対処するため、6809 では命令オペコードが、可能な限り相対アドレス指定のインスタンスが増えるように変更されました。^{[11] : 1.2}

たとえば、6800 には、コードを小さく高速化するために使用される直接アドレス指定モードが含まれています。メモリ アドレスは 16 ビットで、格納に 2 バイト必要ですが、直接アドレスは 8 ビット長です。欠点は、256 バイトのウィンドウ (直接ページ) 内のメモリしか参照できないことです。直接ページは通常、メモリの下部にあります。6502 では、これをゼロ ページ アドレッシングと呼んでいます。6809 では、直接ページ用に新しい 8 ビット DP レジスタが追加されました。以前はゼロ ページに配置する必要があったコードは、DP が新しい場所を指すように変更される限り、メモリ内のどこにでも移動できるようになりました。^{[11] : 1.2}

DP を使用すると、コード内のアドレスを参照する問題は解決しましたが、データは通常、コードから離れた ROM の外側に配置されます。位置に依存しないままデータを簡単に参照するという問題を解決するために、6809 ではさまざまな新しいアドレッシング モードが追加されました。その中には、命令に対する相対的な位置で任意のメモリ位置を参照できるプログラム カウンタ相対アドレッシングがありました。さらに、スタックがより広く使用されるようになったため、ROM 内のプログラムは RAM 内のメモリ ブロックを確保し、SP をブロックのベースに設定して、相対値を使用してその中のデータを参照できるようになりました。^{[11] : 2.1–2.4}

このタイプのアクセスを支援するために、6809 では SP の名前を「ユーザー」を表す U に変更し、2 番目のスタック ポインタ S (「システム」を表す) を追加しました。^{[11] : 1.3}この考え方は、ユーザー プログラムが U を使用し、CPU 自体がサブルーチン呼び出し中にデータを格納するために S を使用するというものでした。これにより、実行中の他のプログラムに影響を与えることなく、S を変更することでシステム コードを簡単に呼び出すことができました。たとえば、ROM 内の浮動小数点ルーチンを呼び出すプログラムは、そのデータを U スタックに配置してからルーチンを呼び出します。その後、ルーチンは S が指す独自のプライベート スタック上のデータを使用して計算を実行し、U スタックをそのままにして戻ります。^{[11] : 1.3}

スタックアクセスを拡張したもう 1 つの理由は、再入可能コードをサポートするためでした。再入可能コードとは、さまざまなプログラムから同時に呼び出すことができ、それらのプログラム間の調整を気にする必要のないコード、または自分自身を再帰的に呼び出すことができるコードです。 ^{[10] : 30}これにより、オペレーティング システムの構築がはるかに簡単になります。オペレーティング システムは独自のスタックを持ち、プロセッサは、使用しているスタック ポインタを変更するだけで、ユーザー アプリケーションとオペレーティング システムの間をすばやく切り替えることができます。同じ理由で、割り込みの処理もはるかに簡単になります。 ^{[11] : 4} 6809 では、割り込みコードを呼び出す前にプログラム カウンタと条件コード レジスタのみを保存する高速割り込み要求(FIRQ) 割り込みが追加されました。一方、IRQ 割り込みではすべてのレジスタが保存されるため、追加のサイクルが必要になり、終了時にスタックを巻き戻すのにさらにサイクルが必要になります。^{[11] : 1.9}

6809には、最も初期の専用ハードウェア乗算器の1つが含まれています。^{[10] : 36} AとBのアキュムレータで8ビットの数値を受け取り、A:Bに結果を生成します。これは総称してDと呼ばれます。^{[11] : 1.1}

設計の多くは、ビルディングブロックコードという市場コンセプトに基づいていた。しかし、プリロールROMモジュールの市場は実現しなかった。モトローラがリリースした唯一の例は、MC6839浮動小数点ROMだった。業界全体としては、自動再配置リンカーとローダーを使用して、別々のソースからのコードモジュールを統合する問題を解決し、これは今日使用されているソリューションである。^{[12]しかし、設計チームの決定により、} OS-9やUniFlexなどのマルチユーザー、マルチタスクのオペレーティングシステムが実現しました。

6809 の追加機能は高価だった。CPU には約 9,000 個のトランジスタが搭載されていたが、6800 では 4,100 個、6502 では 3,500 個だった。プロセスの改善により、オリジナルの 6800 よりも安く製造できたが、同じ改善が他の設計にも適用されていたため、相対的なコストは変わらなかった。実際はそうだった。1981 年、6809 は 6502 の約 6 倍の価格で 1 ユニット単位で販売された。 ^[1]ハードウェア乗算器などの一部の特殊機能を必要とするシステムでは、このシステムは価格に見合うものだったが、ほとんどの用途では無視された。

使用率が低いもう一つの要因は、大幅に高性能な新しい設計の存在であった。その中には、同年にリリースされたIntel 8086と、その低価格版である1979年のIntel 8088があった。この問題の感覚は、当時の他の一般的な設計と比較したByte Sieveアセンブリ言語の結果から見ることができる（1981年^[13]と1983年^[14]から取得）。

^{6809 は 6502 [c]}や Z80などに比べて性能が向上しましたが、その向上は価格の上昇に比例していませんでした。価格が主な関心事ではなく、絶対的な性能が重要な人にとっては、新しい設計は6502 や Z80を 1 桁も上回る性能を発揮しました。

6809 がリリースされる前の 1976 年に、モトローラは独自の高度な CPU プロジェクトを立ち上げていました。当時は Motorola Advanced Computer System on Silicon プロジェクト (MACSS) と呼ばれていました。IBM PCプロジェクトに選ばれるには遅すぎましたが、MACSS が 1979 年にMotorola 68000として登場すると、6809 に残っていた関心も高まりました。モトローラはすぐに、将来の 8 ビット システムは 6809 のさらなる改良版ではなく、68000 の縮小版で動くと発表しました。

最初の主な用途はTRS-80カラーコンピュータで、これはほとんど偶然の産物でした。モトローラは、オンライン農業支援プロジェクト「AgVision」用のカラー対応コンピュータ端末の設計を依頼されていました。Tandy （ラジオシャック）が小売パートナーとして参加し、「VideoTex」という名前で販売しましたが、プロジェクトは1980年の発表後まもなくキャンセルされました。^[15]その後、Tandyは設計を見直して家庭用コンピュータを製造し、これが6809の最も注目すべき設計勝利の1つとなりました。^[16]

ウォータールー大学は、コンピュータサイエンスの学生向けの低コストのプログラミング プラットフォームを探して、 6809 ベースのコンピュータ オン カードと既存のCommodore PETを組み合わせたシステムを開発しました。このシステムには、ROM に多数のプログラミング言語とプログラム エディタが含まれています。この成果は後に Commodore に引き継がれ、SuperPET 、またはヨーロッパでは MicroMainframe として販売されました。これらは、 PC クローン市場の登場によりほとんどのユーザーのプログラミングの役割が引き継がれる まで、1980 年代半ばに比較的人気がありました。

その他の一般的な家庭用コンピュータの用途としては、富士通 FM-7、キヤノン CX-1、Dragon 32/64、トムソン TO7シリーズなどがあります。また、 Acorn System 2、3、4 コンピュータのオプションとしても利用できました。6800 を中心に構築されたほとんどのSS-50 バス設計には、6809 用のオプションもあったり、6809 のみに切り替えられたりしていました。例としては、SWTPC、Gimix、Smoke Signal Broadcastingなどのマシンがあります。モトローラは、 EXORmacsおよび EXORset 開発システム のシリーズも構築しています。

日立は、 6809 ベースの独自のマシン、MB-6890 と後に S1 を製造しました。これらは主に日本市場向けでしたが、一部はオーストラリアに輸出され、そこで販売されました。そこで MB-6890 は、おそらくApple IIにちなんで「Peach」と呼ばれました。S1 は、6809 のネイティブ 64キロバイトのアドレス範囲を 4 KB ページで 1メガバイトに拡張するページングハードウェアを搭載していたことで有名でした。この点は、SWTPC、Gimix、および他のいくつかのサプライヤが製造したマシンと似ていました。TSC は、このようなマシンでのみ動作するUnix のようなオペレーティング システムuniFlex を製造しました。OS -9 Level II も、このようなメモリ管理機能を活用しました。当時の64KB以上のメモリアドレスを持つ他のコンピュータのほとんどは、 64KBのすべてではないにしても大部分を別のメモリセクションと単純に交換するバンクスイッチングに制限されていましたが、6809の場合、モトローラは2KBのページに2メガバイトをマッピングする独自のMC6829 MMU設計を提供しました。 ^[17]

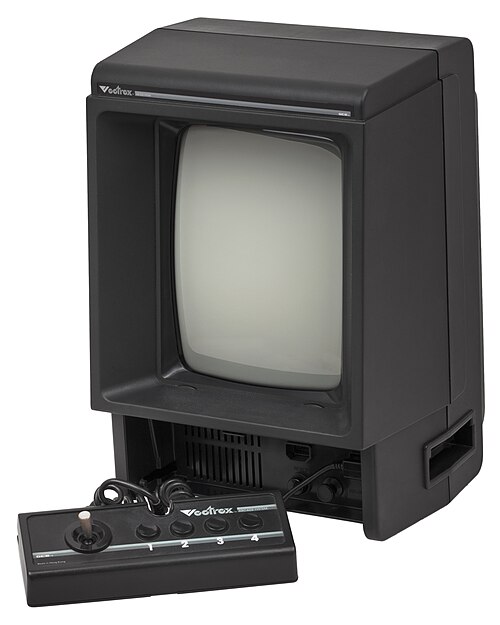

6809 はさまざまなビデオゲームシステムにも使用されました。これらの中で特筆すべきは、68A09 の形態で、ユニークなベクター グラフィックスベースのVectrex家庭用ビデオゲーム マシンでした。また、Milton Bradley Expansion (MBX) システム ( TI-99/4A家庭用コンピュータ用のアーケード コンソール) や、1980 年代前半から中頃にリリースされた一連のアーケード ゲームにも使用されました。Williams Electronics はこのプロセッサを多用し、Defender、Stargate、Joust、Robotron: 2084、Sinistarなどのゲームに採用されました。6809 CPU は、大ヒットしたWilliams Pinball Controllerの中核を成しています。KONAMI-1 は、コナミがRoc'n Rope、Gyruss、The Simpsonsで使用した 6809 の改造版です。^[18]

Fairlight CMI (コンピュータ楽器)のシリーズ II は、OS-9を実行するデュアル 6809 CPU を使用し、音声カードごとに 1 つの 6809 CPU も使用しました。6809 は、Oberheim ( Xpander、Matrix 6/12/1000 )、PPG (Wave 2/2.2/2.3、W​​aveterm A)、Ensoniq ( Mirageサンプラー、SDP-1、ESQ-1、SQ-80 ) など、他のメーカーのミュージック シンセサイザーでよく使用されました。後者は、6809E をメイン CPU として使用しました。(E) バージョンは、これらのマシンのサウンド チップ (Ensoniq 5503 DOC) にマイクロプロセッサのクロックを同期させるために使用されました。ESQ-1 と SQ-80 では 68B09E が使用され、DOC チップにアクセスするときに 1 MHz のバス タイミングを確保するために専用のアービタ ロジックが必要でした。

以前のモトローラ製品とは対照的に、6809はマイクロコントローラ分野では広く使用されなかった。1980年代に複数のメーカーが製造した交通信号コントローラで使用されていたが^[19]、モトローラのSMARTNETおよびSMARTZONEトランクドセントラルコントローラ（「6809コントローラ」と呼ばれる）にも使用された。これらのコントローラは、モトローラのトランクド双方向無線通信システムの多くで中央プロセッサとして使用された。^[20]

6809 は、Mitel の SX20 オフィス電話システムのメイン プロセッサとして使用されました。

Motorola 6809 は、当初 1 MHz、1.5 MHz (68A09)、および 2 MHz (68B09) の速度定格で製造されました。後に日立によってより高速なバージョンが製造されました。改良の余地がほとんどなかった 6809 は、Motorola の 8 ビット プロセッサの進化の終焉を告げるものでした。Motorola は、将来の 8 ビット製品は 68000 の 8 ビット データ バス バージョン ( 68008 ) をベースにすることを意図していました。命令セットをわずかに変更したマイクロコントローラ バージョンである6811 は、21 世紀の 10 年目にして製造中止となりました。

Hitachi 6309 は、ブロック移動、追加の乗算命令、除算などの追加レジスタと追加命令を備えた 6809 の拡張バージョンです。

モトローラは2004年にマイクロプロセッサ部門を分社化した。同部門はフリースケールに名称を変更し、その後NXPに買収された。

Motorola も Hitachi も、6809 プロセッサやその派生製品を製造しなくなりました。6809 コアはVHDLで利用でき、 FPGAにプログラムして、最大 40 MHz の速度定格の組み込みプロセッサとして使用できます。^[要出典] 6809 のオペコードの一部は、Freescale の組み込みプロセッサにも使用されています。2015 年、Freescale はRochester Electronicsに対し、元の NMOS デバイスのドロップイン交換品およびコピーとして、MC6809 の製造を再度開始することを許可しました。Freescale は Rochester に元のGDSII物理設計データベースを提供しました。2016 年末現在、Rochester の MC6809 (MC68A09 および MC68B09 を含む) は完全に認定され、生産されています。

オーストラリアの開発者ジョン・ケントは、モトローラ 6809 CPU をハードウェア記述言語 (HDL) で合成しました。^[21]これにより、6809 コアをオリジナルの 6809 よりもはるかに高いクロック速度で使用できるようになりました。ゲイリー・ベッカーの CoCo3FPGA は、ケント 6809 コアを 25 MHz で動作させます。^[22]ロジャー・テイラーの Matchbox CoCo は 7.16 MHz で動作します。デイブ・フィリップセンの CoCoDEV は 25 MHz で動作します。^[23]

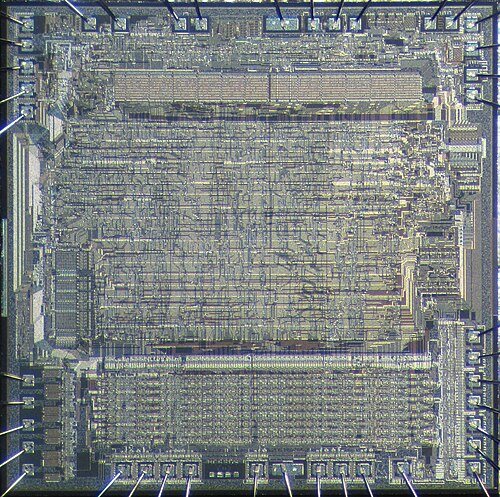

6809 の内部設計は、より単純な、マイクロコードのないCPU 設計に近いものです。ほとんどの 8 ビット マイクロプロセッサと同様に、6809 の実装はレジスタ転送レベルのマシンであり、中央のPLA を使用して命令のデコードの大部分とシーケンスの一部を実装します。

6800 や 6502 と同様に、6809 はラッチをゲートするのに2 相クロックを使用します。この 2 相クロック サイクルは、これらのプロセッサの完全なマシン サイクルとして使用されます。単純な命令は、このようなサイクルを 2 回または 3 回実行するだけで実行できます。6809 には内部 2 相クロック ジェネレーターがあり (外部水晶のみが必要)、6809E には外部クロック ジェネレーターが必要です。68A09(E) や 68B09(E) などのバリエーションがあり、内部の文字はプロセッサの定格クロック速度を示します。

6800、6502、6809 のクロック システムは、その時代の他のプロセッサとは異なります。たとえば、Z80 は単一の外部クロックを使用し、命令プロセスの内部ステップは各遷移で継続されます。つまり、外部クロックは一般にはるかに高速に動作します。680x 設計は一般に 1 または 2 MHz で動作しますが、Z80 は一般に 2 または 4 MHz で動作します。内部的には、680x は外部クロック周波数を 4 で割ってシステム クロックを作成します。したがって、1 MHz の 6809 は 4 MHz の水晶またはクロック信号を持ちます。通常、命令ごとに見ると、外部クロックを他のマイクロプロセッサと比較すると、約 2 倍の速度で動作します。

680x スタイルのアクセスの利点は、当時のダイナミック RAMチップが一般に 2 MHz で動作していたことです。サイクル タイミングのため、内部クロックの期間にはメモリ バスが空いていることが保証されていました。これにより、コンピューターの設計者は、CPU と外部デバイス (ダイレクト メモリ アクセスコントローラー、またはより一般的にはグラフィックス チップなど) の間でメモリへのアクセスをインターリーブすることができました。両方のチップを 1 MHz で動作させ、次々にステップさせることで、複雑さや回路を追加することなく、メモリへのアクセスを共有できます。バージョンと速度グレードによって異なりますが、6800、6502、または 6809 では、通常、1 クロック サイクルの約 40 ～ 60% がメモリ アクセスに使用できます。

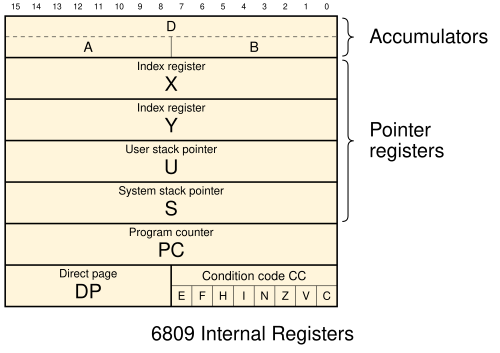

オリジナルの6800には、2つの8ビット アキュムレータAとB、1つの16ビット インデックスレジスタX、16ビットプログラムカウンタPC、16ビットスタックポインタSP、および8ビットステータスレジスタが含まれていました。6809では、2つ目のインデックスレジスタYと2つ目のスタックポインタU（オリジナルのSの名前を変更）が追加され、AレジスタとBレジスタを1つの16ビットアキュムレータDとして扱うことができました。また、ダイレクトページのベースアドレスを設定するための別の8ビットレジスタDPも追加されました。これらの追加は6800コードからは見えず、6809は以前のコードと100%ソース互換性がありました。^{[11] : 1.1}

もう 1 つの重要な追加機能は、すべてのデータ操作命令に対するプログラム カウンタ相対アドレッシングです。これは位置独立コードにとって重要な追加機能で、命令を基準としてデータを参照でき、結果のメモリ位置が存在する限り、命令をメモリ内で自由に移動できます。システムは以前のアドレッシング モードも保持しましたが、新しいアセンブラ言語では、以前は別個の命令であったものが、他の命令では異なるアドレッシング モードと見なされるようになりました。これにより、命令の数が 6800 の 78 命令から 6809 の 59 命令に削減されました。これらの新しいモードは、以前の別個の命令と同じオペコードを持っていたため、これらの変更は新しいコードで作業しているプログラマにのみ表示されます。^{[11] : 1.2}

命令セットとレジスタの補完は高度に直交しており、6809は同時代のものよりもプログラムしやすい。6800と同様に、6809には文書化されていないアドレスバステスト命令が含まれており、 Halt and Catch Fire（HCF）というニックネームが付けられている。^{[24] [25]}
