| 作成年 | 1975年11月 |
|---|---|
| 作成者 | サウスウェストテクニカルプロダクツコーポレーション |
SS -50バスは、モトローラ6800 CPUを使用したSWTPC 6800コンピュータシステムの一部として設計された初期のコンピュータバスでした。 [1] [2] SS-50マザーボードには、CPUとメモリボード用の約7つの50ピンコネクタと、I/Oボード用の8つの30ピンコネクタがありました。I/OセクションはSS-30バスと呼ばれることもありました。
Southwest Technical Products Corporation は1975 年 11 月にこのバスを導入し、すぐに他の企業もアドイン ボードを販売するようになりました。初期のボードには、Midwest Scientific Instruments、Smoke Signal Broadcasting、Percom Dataのフロッピー ディスク システム、 Micro Works のEPROMプログラマー、 Gimixのビデオ ディスプレイ ボード、Seals のメモリ ボードなどがありました。1978 年までに、SS-50 ボードの供給業者は 12 社に上り、互換性のある SS-50 コンピューターもいくつかありました。[3]
1979 年、SWTPC は SS-50 バスを改良し、新しい Motorola MC6809プロセッサをサポートしました。これらの変更は既存のボードのほとんどと互換性があり、このアップグレードにより SS-50 バスは長期間使用されました。SS-50 ベースのコンピュータは 1980 年代後半まで製造されていました。
SS -50バスのS/09バージョンであるSS- 50Cバスは、アドレスを4アドレスライン拡張して20アドレスラインにし、システムで最大1メガバイトのメモリを搭載できるようにしました。 [4] [5]
SS-50 バスのボードは、通常、幅 9 インチ、高さ 5.5 インチでした。ボードにはMolex 0.156 インチ コネクタがあり、マザーボードにはピンがありました。この配置により、金メッキのエッジ コネクタを必要としない低コストのプリント回路基板が実現しました。スズメッキの Molex コネクタは、数回の挿入しか想定されておらず、ボードを頻繁に交換する趣味のシステムでは問題になることがありました。後のシステムでは、金メッキの Molex コネクタが付属することが多くなりました。
SS-30 I/Oバスは、マザーボード上でアドレスをデコードします。各スロットには4つのアドレスが割り当てられています（後のMC6809バージョンでは、これが16アドレスに増加しました）。これにより、非常にシンプルなI/Oボードが実現し、モトローラの周辺チップがこのバスに直接接続されました。[6] SS-30バスを使用して設計されたカードは、SWTPCマザーボードにインストールされたときにコンピュータシャーシの外部からアクセスできるように、外部コネクタが取り付けられていることがよくありました。
SS-50 と SS-30 ギャラリー
画像をクリックすると拡大します。
-
SWTPC 6800マイクロコンピュータ システム -

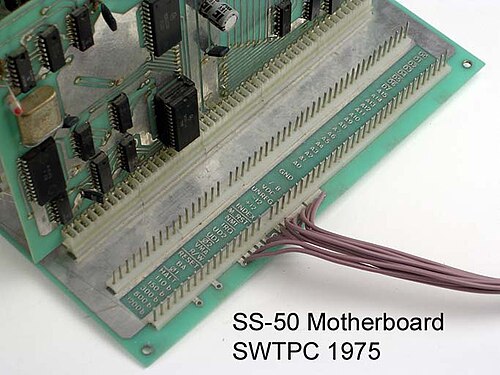

SWTPC SS-50 バス
-

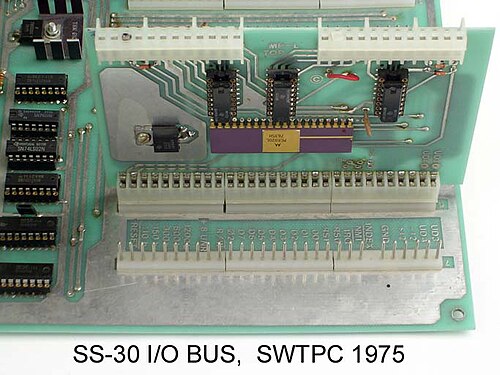

SWTPC SS-30 I/O バス
参考文献
- ^ 家の中にコンピュータはありますか? Guy Kewney 著、New Scientist、1978 年 10 月 19 日、197 ページ、... 標準以外の「標準ボード」コンピュータの例として、South West Technical Products Corporation の SS50 バスをベースにしたコンピュータがあります。
- ^ 68XX ファミリーが拡張されました、Dale L. Puckett 著、InfoWorld、1981 年 4 月 13 日、46 ページ
- ^ S-100とその他のマイクロバス、エルマー・C・ポー、ジェームズ・C・グッドウィン
- ^ 「SS-50 および SS-30 バスの S/09 バージョン」
- ^ 「デジタルリサーチ / Tanner 64K SS-50C メモリボード」
- ^ 「SS-50 FAQs – Corsham Technologies, LLC」。2016年1月23日時点のオリジナルよりアーカイブ。
