インテル8085

インテル8085

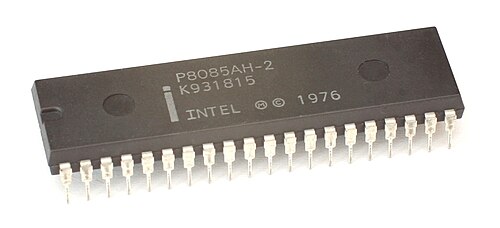

黒いプラスチックと銀色のピンを備えた Intel P8085AH-2 プロセッサのバリエーション
一般情報
発売	1976年3月
製造中止	2000年[1]
共通メーカー	インテルおよびその他数社
パフォーマンス
最大CPU クロックレート	3、5、6MHz
データ幅	8ビット
アドレス幅	16ビット
アーキテクチャと分類
テクノロジーノード	3μm
命令セット	8085
物理的仕様
トランジスタ	6,500
パッケージ	40ピンDIP
ソケット	DIP40
歴史
前任者	インテル 8080
後継	インテル8086
サポート状況
サポートされていません

Intel 8085（「8085」）は、 Intelが製造し、1976年3月に発表された8ビット マイクロプロセッサです。 ^[2]これは、Intelが開発した最後の8ビットマイクロプロセッサです。

より有名なIntel 8080とソフトウェアバイナリ互換性があり、追加された割り込み機能とシリアル入出力機能をサポートするために 2 つの小さな命令が追加されているだけです。ただし、必要なサポート回路が少なくて済むため、よりシンプルで安価なマイクロコンピュータシステムを構築できます。

部品番号の「5」は、8085 がデプレッション モードトランジスタを使用して単一の +5ボルト(V) 電源を使用していることを強調しています。8080 に必要な +5 V、-5 V、および +12 V 電源は必要ありません。この機能は、前年に発表された人気の 8080 派生 CPU である競合製品のZ80の機能と一致しています。これらのプロセッサは、 CP/M オペレーティング システムを実行するコンピュータで使用できます。

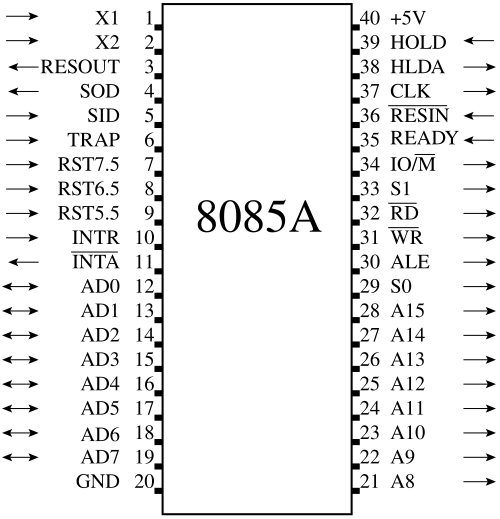

8085 は 40 ピンDIPパッケージで提供されます。使用可能なピンの機能を最大限に活用するために、8085 は多重化されたアドレス/データ (AD ⁰ -AD ⁷ ) バスを使用します。ただし、8085 の回路には 8 ビットのアドレス ラッチが必要なため、Intel はアドレス ラッチを内蔵したサポート チップをいくつか製造しました。これらには、アドレス ラッチ、2 KB のEPROM、16 個の I/O ピンを備えた 8755 や、256 バイトのRAM、22 個の I/O ピン、14 ビットのプログラマブル タイマー/カウンターを備えた 8155 が含まれます。多重化されたアドレス/データ バスにより、8085 とこのようなメモリおよび I/O チップ間の PCB トラックの数が削減されました。

8080 と 8085 はどちらもデスクトップ コンピュータではZilog Z80に追い抜かれ、 CP/Mコンピュータ市場の大部分と、1980 年代前半から中頃に 急成長した家庭用コンピュータ市場のシェアを獲得しました。

8085 は、組み込みのシリアル I/O と 5 つの優先割り込み (Z80 CPU にはないマイクロコントローラのような機能) のおかげで、コントローラとして長寿命でした。1970年代後半にDECtape IIコントローラやVT102ビデオ端末などの製品に設計されて以来、8085 はこれらの製品の寿命中、新規生産に使用されました。これは通常、デスクトップ コンピュータの製品寿命よりも長かったです。

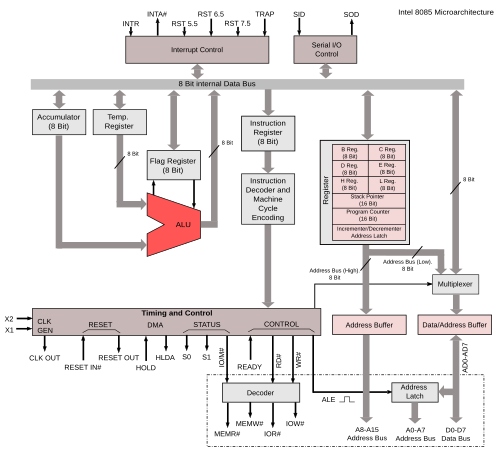

8085 は、Intel 8080 をベースにした従来のフォン ノイマン設計です。8080 とは異なり、状態信号をデータ バスに多重化しません。代わりに、8 ビットデータ バスが16 ビットアドレス バスの下位 8 ビットと多重化され、ピン数が 40 に制限されます。状態信号は、専用のバス制御信号ピンと、S0 および S1 という名前の 2 つの専用バス状態 ID ピンによって提供されます。ピン 40 は電源 (+5 V) に使用され、ピン 20 はグランドに使用されます。ピン 39 はホールド ピンとして使用されます。

Intel 8085 プロセッサはnMOS回路を使用して設計され、後の "H" バージョンはHMOS II ("High-performance MOS") として知られる Intel の拡張 nMOS プロセスで実装されました。これはもともと高速スタティック RAM 製品用に開発されました。^[3] 8080 とは異なり、8085 は競合プロセッサと同様に単一の 5 ボルト電源のみを必要とします。8085 には約 6,500 個のトランジスタが含まれています。^[4]

8085 は、8224 (クロック ジェネレータ) と 8228 (システム コントローラ) の機能をチップ上に組み込んでおり、統合レベルが向上しています。同時代の類似の設計 (Z80 など) と比較した欠点は、バスにデマルチプレクシングが必要であることです。ただし、Intel 8155、8355、および 8755 メモリ チップのアドレス ラッチにより直接インターフェイスが可能になるため、8085 とこれらのチップを組み合わせるとほぼ完全なシステムになります。

8085 には、新しい割り込みをサポートする拡張機能があり、マスク可能なベクター割り込みが 3 つ (RST 7.5、RST 6.5、RST 5.5)、マスク不可能割り込みが1 つ(TRAP)、外部サービス割り込みが 1 つ (INTR) あります。これら 5 つの割り込みはそれぞれプロセッサ上に個別のピンがあり、この機能により、シンプルなシステムでは個別の割り込みコントローラのコストを回避できます。RST 7.5 割り込みはエッジ トリガー (ラッチ) ですが、RST 5.5 と 6.5 はレベル センシティブです。TRAP 以外のすべての割り込みは、EI 命令によって有効にされ、DI 命令によって無効にされます。さらに、SIM (割り込みマスクの設定) 命令と RIM (割り込みマスクの読み取り) 命令は、8080 設計に由来しない 8085 の唯一の命令であり、3 つのマスク可能な RST 割り込みをそれぞれ個別にマスクできます。通常の CPU リセットの後は、3 つすべてがマスクされます。 SIM と RIM では、グローバル割り込みマスク状態と 3 つの独立した RST 割り込みマスク状態の読み取り、同じ 3 つの割り込みの保留中の割り込み状態の読み取り、RST 7.5 トリガー ラッチ フリップフロップのリセット (保留中の割り込みを処理せずにキャンセル)、SOD ピンと SID ピンを介したシリアル データの送受信も可能で、これらはすべてプログラム制御下で、互いに独立して実行されます。

SIM と RIM はそれぞれ 4 クロック サイクル (T 状態) で実行されるため、8155 のポートの 1 つなど、任意の I/O またはメモリ マップ ポートを介して信号をトグルまたはサンプリングするよりも大幅に高速に SID をサンプリングしたり SOD をトグルしたりできます。(このように、SID は 8085 と同時代の 6502 CPU の SO ["Set Overflow"] ピンに匹敵します。)

8080 と同様に、8085 は外部で生成された待機状態(ピン 35、READY) を通じて低速のメモリに対応でき、 HOLD および HLDA 信号 (ピン 39 および 38) を使用した直接メモリ アクセス(DMA) の規定があります。8080 に対する改良点は、8085 自体が直接接続された圧電水晶を駆動できることと、内蔵クロック ジェネレータが水晶周波数の半分で内部の高振幅2 相クロック信号を生成することです (たとえば、6.14 MHz の水晶は 3.07 MHz のクロックを生成します)。内部クロックは出力ピンで使用でき、信号が出力される CPU とロック ステップ同期して周辺機器または他の CPU を駆動できます。 8085 は、外部発振器によってクロックすることもできます(これにより、すべての CPU に対してシステム全体の共通クロックを使用する同期マルチプロセッサ システムで 8085 を使用したり、ビデオ ソースや高精度の時間参照などの外部時間参照に CPU を同期したりすることが可能になります)。

8085 は、 8080 のバイナリ互換の後継機です。8080 の完全な命令セットをサポートし、CPU フラグに対するすべての影響 (AC フラグを異なる方法で設定する AND/ANI 操作を除く) を含め、命令の動作はまったく同じです。^[5]つまり、8080 で正常に実行されるオブジェクト コード (ROM または RAM 内の任意のプログラム イメージ) の大部分は、変換や変更なしで 8085 で直接実行できます。(例外には、タイミングが重要なコード、前述の AC フラグ設定の違いや文書化されていない CPU 動作の違いの影響を受けやすいコードが含まれます。) 8085 の命令タイミングは 8080 とわずかに異なります。INR、DCR、頻繁に使用される MOV r,r' 命令などの一部の 8 ビット操作は 1 クロック サイクル高速ですが、スタック操作 (16 ビット SP レジスタを増分または減分する) を含む 16 ビット操作を伴う命令は通常 1 サイクル遅くなります。もちろん、実際の 8080 や 8085 は、特に細かい部分で公開されている仕様と異なる可能性があります。(Z80 の場合は同じではありません。) すでに述べたように、8085 で新しく追加されたのは SIM 命令と RIM 命令だけです。^{[注 1]}

プロセッサには、プログラマがアクセスできる 8 ビットレジスタが 7 つあり、A、B、C、D、E、H、L という名前が付いています。A はアキュムレータとも呼ばれます。他の 6 つのレジスタは、特定の命令に応じて、独立したバイト レジスタとして、または 3 つの 16 ビット レジスタ ペア BC、DE、HL (Intel ドキュメントでは B、D、H と表記) として使用できます。

一部の命令は、HL を (制限付きの) 16 ビット アキュムレータとして使用します。8080 と同様に、HL が指すメモリ アドレスの内容には、疑似レジスタ M としてアクセスできます。また、16 ビットのプログラム カウンタと、メモリへの 16 ビットスタック ポインタもあります(8008 の内部スタックを置き換えます)。PUSH PSW、POP PSW などの命令は、プログラム ステータス ワード (アキュムレータとフラグ) に影響します。アキュムレータには算術演算と論理演算の結果を格納し、フラグ レジスタ ビット (符号、ゼロ、補助キャリー、パリティ、およびキャリー フラグ) は、これらの演算の結果に応じて設定またはクリアされます。結果に負の符号がある場合 (つまり、アキュムレータのビット 7 が設定されている場合)、符号フラグが設定されます。ビット 3 からビット 4 へのキャリーオーバーが発生した場合、補助フラグまたはハーフ キャリー フラグが設定されます。アキュムレータのパリティ (1 ビットの数) が偶数の場合、パリティ フラグは 1 に設定され、奇数の場合はクリアされます。演算結果が 0 の場合、ゼロ フラグが設定されます。最後に、アキュムレータのビット 7 (MSB) からのキャリーオーバーが発生した場合、キャリー フラグが設定されます。

他の多くの 8 ビット プロセッサと同様に、すべての命令は、単純化のため 1 バイトでエンコードされます (レジスタ番号は含まれますが、即値データは含まれません)。一部の命令の後には、即値オペランド、メモリ アドレス、またはポート番号の 1 バイトまたは 2 バイトのデータが続きます。NOP (ノー オペレーション) 命令は存在しますが、レジスタやフラグは変更されません。より大規模なプロセッサと同様に、マルチレベル プロシージャ コールとリターン (ジャンプのように条件付きで実行可能) 用の CALL 命令と RET 命令、およびマシン スタック上の任意の 16 ビット レジスタ ペアを保存および復元する命令があります。また、固定アドレス 00h、08h、10h、...、38h にあるサブルーチン用の 1 バイト コール命令 (RST) も 8 つあります。これらは、対応する割り込みサービス ルーチンを呼び出すために外部ハードウェアによって提供されることを目的としていますが、高速システム コールとして使用されることもよくあります。高度な命令の 1 つは XTHL です。これは、レジスタ ペア HL を、スタック ポインターによって示されるアドレスに格納されている値と交換するために使用されます。

2 オペランドの 8 ビット算術および論理 (ALU) 演算はすべて、8 ビットアキュムレータ(A レジスタ) に対して行われます。2 オペランドの 8 ビット演算の場合、もう一方のオペランドは即値、別の 8 ビット レジスタ、または 16 ビット レジスタ ペア HL でアドレス指定されたメモリ セルのいずれかになります。アキュムレータ以外の宛先を持つことができる唯一の 8 ビット ALU 演算は、単項増分命令または減分命令です。単項増分命令または減分命令は、2 オペランドの 8 ビット演算の場合と同様に、任意の 8 ビット レジスタまたは HL でアドレス指定されたメモリに対して操作できます。MOV 命令を使用して、任意の 2 つの 8 ビット レジスタ間、および任意の 8 ビット レジスタと HL でアドレス指定されたメモリ セル間で直接コピーがサポートされています。MVI 命令を使用して、即値を前述の宛先のいずれかに移動することもできます。 MOV 命令の通常のエンコード（オペコード空間全体の約 4 分の 1 を使用）により、レジスタをそれ自体にコピーする冗長コード（たとえば、MOV B,B ）がありますが、これは遅延を除いてほとんど役に立ちません。 ^{[nb 2]}ただし、HL アドレスのセルからそれ自体へのコピー（つまり、MOV M,M）は、代わりにHLT命令をエンコードし、外部リセットまたはマスクされていない割り込みが発生するまで実行を停止します。^{[nb 3]}

8085 は 8 ビット プロセッサですが、16 ビット操作もいくつかあります。3 つの 16 ビット レジスタ ペア (BC、DE、HL) または SP は、即値の 16 ビット値をロードしたり (LXI を使用)、増分または減分したり (INX および DCX を使用)、HL に追加したり (DAD を使用) できます。LHLD は直接アドレス指定されたメモリから HL をロードし、SHLD は同様に HL を格納します。XCHG 操作は、HL と DE の値を交換します。XTHL は、スタックにプッシュされた最後の項目を HL と交換します。HL をそれ自体に追加すると、1 つの命令で 16 ビットの算術左シフトが実行されます。フラグに影響を与える唯一の 16 ビット命令は DAD (BC、DE、HL、または SP を HL に追加する) で、これはキャリー フラグを更新して、24 ビット以上の加算と左シフトを容易にします。スタック ポインタを HL に追加すると、(再帰的な) スタック フレーム内の変数のインデックス付けに役立ちます。スタック フレームは DAD SP と SPHL を使用して割り当てることができ、計算されたポインタへの分岐は PCHL を使用して実行できます。これらの機能により、 16 ビット変数を持つPL/M、Pascal、Cなどの言語をコンパイルして 8085 マシン コードを生成することが可能になります。16 ビットの減算とビット単位の論理演算は 8 ビット単位で実行されます。プログラム コード (サブルーチン ライブラリ) によって実装する必要がある操作には、符号付き整数の比較、乗算、除算などがあります。

8085アセンブラの開発過程で、2人のソフトウェアエンジニア、Wolfgang DehnhardtとVilly M. Sorensenによって、文書化されていない命令とフラグが多数発見されました。これらの命令は16ビットのオペランドを使用し、ワードの間接的なロードと保存、減算、シフト、回転、オフセット操作が含まれます。^[6]

8085 が設計され発表される前までに、多くの設計者は、すでに市場に出回っている競合製品よりも劣っていると感じていました。次世代の 8086 CPU はすでに開発中でした。Intel は、次の 8086 CPU の設計を高速化し簡素化するために、12 個の新しい 8085 命令のうち 10 個を文書化しないという最後の決定を下しました。^[7]

8085 は、ポート マップ I/O とメモリ マップ I/O の両方をサポートしています。専用の入出力命令を介して、ポート アドレスをオペランドとして最大 256 個の入出力(I/O) ポートをサポートします。ポート マップ IO は、アドレス空間が制限されているプロセッサで有利です。ポート マップ I/O バス サイクル中、CPU は 16 ビット アドレス バスの下位半分と上位半分の両方に 8 ビット I/O アドレスを出力します。

メモリ マップ I/O 用に設計されたデバイスには、LDA (16 ビット アドレスからのアキュムレータのロード) 命令や STA (指定された 16 ビット アドレスでのアキュムレータのストア) 命令、またはメモリ オペランドを持つその他の命令を使用してアクセスすることもできます。メモリ マップ IO 転送サイクルは、バス上で通常のメモリ アクセス サイクルとして表示されます。

Intel は、MDS-80 マイクロプロセッサ システムとして知られる、8080 および 8085 用の開発システム シリーズを製造しました。元の開発システムには 8080 プロセッサが搭載されていました。後に、ICE (インサーキット エミュレータ) を含む 8085 および 8086 のサポートが追加されました。これは、CPU、モニタ、および 8 インチ フロッピー ディスク ドライブ 1 台を含む、約 20 インチの立方体 (Intel のコーポレート カラー) の大きくて重いデスクトップ ボックスです。後に、フロッピー ドライブが 2 台追加された外部ボックスが利用可能になりました。これはISISオペレーティング システムを実行し、エミュレータポッドと外部EPROMプログラマも操作できます。このユニットは、開発システム専用のマルチバス カード ケージを使用します。驚くほど多くの予備のカード ケージとプロセッサが販売されたため、マルチバスが別の製品として開発されるようになりました。

 後期の iPDS は、約 8 インチ×  16 インチ ×  20 インチのポータブル ユニットで、ハンドルが付いています。小さな緑色の画面、上部にキーボードが組み込まれ、5¼ インチのフロッピー ディスク ドライブがあり、ISIS-II オペレーティング システムを実行します。また、2 つ目の 8085 プロセッサを受け入れることができるため、両方のプロセッサを同時に独立して実行する、限定的な形式のマルチプロセッサ操作が可能です。画面とキーボードは切り替えることができるため、一方のプロセッサでプログラムをアセンブルし (大きなプログラムには時間がかかります)、もう一方のプロセッサでファイルを編集できます。バブル メモリオプションと、EPROM などのさまざまなプログラミング モジュール、および側面に差し込むIntel 8048および8051プログラミング モジュールがあり、スタンドアロン デバイス プログラマーに代わるものです。8080/8085 アセンブラに加えて、Intel は、PL/M-80やPascal用のコンパイラーを含む多数のコンパイラー、およびEPROMに書き込むためにプログラムをリンクして静的に配置するツール セットを製造しました。組み込みシステムで使用されます。

低価格の「MCS-85 システム設計キット」(SDK-85) ボードには、8085 CPU、デバッグ モニター プログラムを含む 8355 ROM、8155 RAM、22 個の I/O ポート、8279 16 進キーパッドと 8 桁の 7 セグメント LED、および TTY (テレタイプ) が含まれています。20mA 電流ループシリアルインターフェース。パッドは、さらに1つの2K×8 8755 EPROMと、256 バイトRAM 8155 I/O タイマー/カウンターをオプションで追加できます。すべてのデータ、制御、およびアドレス信号はデュアル ピン ヘッダーで使用でき、大きなプロトタイピング領域が提供されます。

8085プロセッサは、初期のパーソナルコンピュータのいくつかで使用されていました。たとえば、TRS-80モデル100ラインでは、OKI製の80C85（MSM80C85ARS）が使用されていました。NMOS /HMOS 8085プロセッサのCMOSバージョン80C85には、いくつかのメーカーがあります。ソビエト連邦では、80C85のクローンがIM1821VM85A（ロシア語：ИМ1821ВМ85А  ^[ru]）の名称で開発され、2016年時点でも生産されていました。^[11]一部のメーカーは、追加命令などの追加機能を備えたバリアントを提供しています。^{[要出典][アップデート]}

8085の耐放射線バージョンは、1990年代から2000年代初頭にかけて、 CRRES、Polar、FAST、Cluster、HESSI、Sojourner Mars Rover、^[12]、THEMISなど、 NASAとESAのいくつかの宇宙物理学ミッションの搭載機器データプロセッサに使用されていました。スイスの会社SAIAは、1980年代に8085と8085–2をPCA1シリーズのプログラマブルロジックコントローラーのCPUとして使用しました。

Pro-Log Corp. は、CPU、RAM、ROM/EPROM 用ソケット、I/O、および外部バス インターフェイスを含む STD バス フォーマット カードに 8085 とサポート ハードウェアを搭載しました。同梱の命令セット リファレンス カードは、Intel 8085 CPU とはまったく異なるニーモニックを使用します。この製品は、Intel のマルチバスカード製品と直接競合するものでした。

• Intel 8085セカンドソース
•

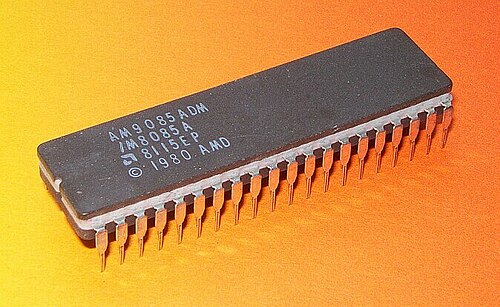

  AMD Am9085
•
  三菱M5L8085
•

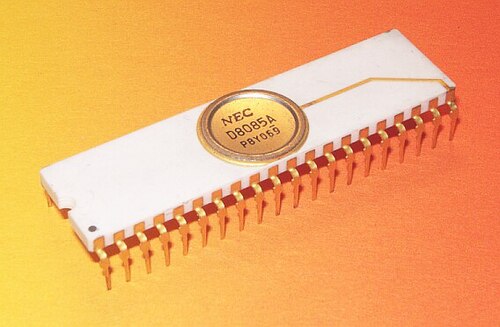

  NEC μPD8085
•
  NZPP ノボシビルスク IM1821VM85 (ソビエト連邦)
•
  OKI M80C85
•
  シーメンスSAB8085
•
  東芝TMP8085

8085 CPU は、完全なシステムを構築するために Intel が開発したチップ ファミリの一部です。これらのサポート チップの多くは、他のプロセッサでも使用されました。Intel 8088 プロセッサをベースにしたオリジナルの IBM PC では、これらのチップがいくつか使用されていました。現在、同等の機能はVLSIチップ、つまり「サウスブリッジ」チップによって提供されています。

• 8085 – CPU
• 8231 – 演算処理装置
• 8232 – 浮動小数点プロセッサ
• 8205 – 8 のうち 1 バイナリ デコーダ

• 8155 – 3つのI/Oポートとタイマーを備えた2KビットのスタティックMOS RAM。ID8155の産業用バージョンは、100個以上の数量で37.50米ドルで入手可能でした。 ^{[9] [13]} M8155の軍用バージョンは、100個以上の数量で 100.00米ドルで入手可能でした。 ^[10]Intel 8155–2の5MHz バージョン^{。 [8]} 8155HはHMOS IIテクノロジーを使用して導入され、前世代よりも30％消費電力を削減しました。P8155H（3MHz）とP8155H-2（5MHz）のプラスチックパッケージバージョンは、それぞれ100個あたり5.15ドルと6.40ドルで購入できます。 ^[3]
• 8156 – 3つのI/Oポートとタイマーを備えた2KビットのスタティックMOS RAM。ID8156の産業用バージョンは、100個単位で37.50ドルで入手可能でした。 [ 9 ] ^{[ 13]}Intel 8156–2の5MHzバージョン。 ^[8] 8156HはHMOS IIテクノロジーを使用して導入され、前世代よりも30％消費電力を削減しました。P8156H（3MHz）とP8156H-2（5MHz）のプラスチックパッケージバージョンは、それぞれ100個あたり5.15ドルと6.40ドルで購入できます。 ^[3]
• 8185 – 1,024 x 8ビットスタティックRAM。3つのチップセレクトと、8085のALEによって直接駆動される内部アドレスラッチが含まれています。Intel 8185-2の5MHzバージョンは100個単位で48.75ドルで販売された^。[8]

• 8355 – 2,048 × 8ビットROM、2つの8ビットI/Oポート。ID8355の産業用バージョンは、1000個単位で22.00ドルで入手可能 でした。 ^[9]Intel 8355–2の5MHzバージョン。 ^[8]
• 8604 – 4096 ビット (512 ×8) PROM
• 8755 – 2048 x 8ビットEPROM、2つの8ビットI/Oポート。Intel 8755A-2は5MHzバージョン。このバージョンは100個単位で81.00ドルで販売されました。 ^[8] 産業グレードバージョンのIntel I8755A-8もありました。^[13]

• 8202 – ダイナミックRAMコントローラ。これは、最大128KBのDRAMモジュールを搭載したIntel 2104A、2117、または2118 DRAMモジュールをサポートします。1979年5月頃、D8202パッケージスタイルの価格は100個単位で36.25ドルに値下げされました^。[14]
• 8203 – ダイナミックRAMコントローラ。Intel 82C03 CMOSバージョンは25mA未満の消費電力です。最大16x 64KビットRAMをサポートし、合計容量は最大256 KB。10～16マイクロ秒ごとにリフレッシュします。行と列のメモリアドレスの多重化をサポートします。内部でアドレスをラッチするためのストローブを生成します。メモリアクセスとリフレッシュの同時要求を調停します。また、システムCPUにメモリアクセスサイクルを確認します。82C03はセラミックまたはプラスチックパッケージで提供され、100個単位で32.00ドルでした。 ^[15]
• 8207 – DRAM コントローラ

• 8206 – エラー検出および訂正ユニット
• 8210 – TTL から MOS シフターおよび高電圧クロック ドライバー
• 8212 – 8ビットI/Oポート。ID8212の産業用バージョンは100個単位で6.75ドルで販売された。 ^[9]
• 8216 – 4ビットパラレル双方向バスドライバ。ID8216の産業用バージョンは100個単位で6.40ドルで入手可能でした^。[9]
• 8218/8219 – バス コントローラ
• 8226 – 4ビットパラレル双方向バスドライバ。ID8226の産業用バージョンは100個単位で6.40ドルで入手可能でした^。[9]
• 8237 – DMA コントローラ
• 8251 – USART通信コントローラ
• 8253 –プログラム可能なインターバルタイマー
• 8254 – プログラマブルインターバルタイマー。82C54 CMOSバージョンは沖電子工業株式会社に外注されました。^[16]
• 8255 – プログラマブル周辺機器インターフェース
• 8256 – 多機能周辺機器。この多機能チップは、シリアル通信、パラレルI/O、カウンター/タイマー、割り込みを使用します。Intel 8256AHは100個単位で21.40ドルで販売されていました。 ^[17]この集積回路チップには、次の機能が統合されています。
  • Intel 8251 A プログラマブル通信インターフェース
  • Intel 8253プログラマブル インターバル タイマー
  • Intel 8255 A プログラマブル周辺機器インターフェース
  • Intel 8259Aプログラマブル割り込みコントローラ。
• 8257 – DMA コントローラ
• 8259 –プログラマブル割り込みコントローラ
• 8271 – プログラマブルフロッピーディスクコントローラ
• 8272 – シングル/ダブル密度フロッピーディスクコントローラ。IBM 3740およびSystem 34フォーマットと互換性があり、周波数変調（FM）または修正周波数変調（MFM）の両方を提供します。このバージョンは100個単位で38.10ドルで販売されました。^[18]
• 8273 – プログラム可能なHDLC / SDLCプロトコル コントローラ。このデバイスは、ISO/ CCITTの HDLC および IBM の SDLC 通信プロトコルをサポートしています。これらは33.75 米ドルで販売されていました(4 MHz ) およびUS$30.00 (8MHz）を100個単位で販売した。^[18]
• 8274 – マルチプロトコルシリアルコントローラ。これは、非同期操作、バイト同期操作、ビット同期操作の機能を使用して、3つの異なるプロトコルをサポートします。バイト同期モードは、IBMのBisync信号プロトコルと互換性があります。ビット同期モードは、IBMのSDLCおよび国際標準化機構のHDLCプロトコルと互換性があり、 CCITT X.25国際標準とも互換性があります。IntelのHMOSテクノロジーを使用して40ピン製品にパッケージ化されました。利用可能なバージョンは、100個単位で30.30米ドルで最大880キロボーの定格です。 ^[19] NEC μPD7201も互換性がありました。
• 8275 – プログラム可能なCRTコントローラ。メインメモリからバッファリングし、ディスプレイ部分を追跡することでラスタースキャンディスプレイを更新します。このバージョンは100個単位で32.00ドルで販売されました^。[18]
• 8276 – 小型システム CRT コントローラ
• 8278 – プログラム可能なキーボード インターフェース
• 8279 – キーボード/ディスプレイ コントローラ
• 8282 – 出力バッファ付き 8 ビット非反転ラッチ
• 8283 – 出力バッファ付き 8 ビット反転ラッチ
• 8291 – GPIBトーカー/リスナー。このコントローラーは1から8MHz。100個単位で23.75ドルで販売された。^[18]
• 8292 – GPIBコントローラ。Intel 8041A をベースに設計されており、コントローラ インターフェース要素としてプログラムされています。また、3 つのロックアップ タイマーを使用してバスを制御し、GPIB バス インターフェースの問題を検出します。100個単位で21.25 ドルで販売されました^。[18]
• 8293 – GPIBトランシーバー。このチップセットは、モード0トーカー/リスナー制御ライン、モード1トーカー/リスナー/コントローラ制御ライン、モード2トーカー/リスナー/コントローラデータライン、モード3トーカー/リスナーデータラインの4つの異なるモードをサポートします。100個単位で11.50ドルで販売されました。発売当時はサンプルで販売され、1980年第1四半期には量産が開始されました。^[20]
• 8294 – データ暗号化/復号化ユニット + 1 O/P ポート。連邦情報処理データ暗号化標準アルゴリズムを使用して 64 ビットのデータ ブロックを暗号化および復号化します。これは、国立標準局の暗号化アルゴリズムも使用します。この DEU は、56 ビットのユーザー指定キーを使用して 64 ビットの暗号語を生成します。100個単位で22.50 米ドルで販売されました。^[18]
• 8295 – ドットマトリックスプリンタコントローラ。LRC 7040シリーズのドットマトリックスプリンタやその他の小型プリンタとのインターフェースです。100個単位で20.65ドルで販売されました^。[18]

多くの工学学校では、入門用マイクロプロセッサ コースで 8085 プロセッサが使用されています。プリント回路基板、8085、およびサポート ハードウェアで構成されるトレーナー キットが、さまざまな企業から提供されています。これらのキットには通常、完全なドキュメントが付属しており、学生は 1 つのコースでハンダ付けからアセンブリ言語プログラミングまで習得できます。また、8085 のアーキテクチャと命令セットは、学生にとって理解しやすいものです。教育用および趣味用の 8085 ベースのシングル ボード コンピュータの共有プロジェクト バージョンについては、この記事の外部リンク セクションに記載されています。

8085 マイクロプロセッサにはソフトウェア シミュレータが用意されており、グラフィカル環境でオペコードをシミュレートして実行できます。

• IBM System/23 Datamaster により、 IBM の設計者はIBM PCで使用される 8085 サポート チップに精通するようになりました。

書籍

• スタリングス、ウィリアム (2009)。コンピュータの構成とアーキテクチャ: パフォーマンスのための設計(第 8 版)。プレンティス ホール。ISBN 978-0-13-607373-4。
• Yadav, Abhishek (2008)。マイクロプロセッサ 8085、8086。ファイアウォール メディア。ISBN 978-81-318-0356-1。
• Gaonkar, Ramesh (2000 年 12 月)。『8085 によるマイクロプロセッサ アーキテクチャ、プログラミング、およびアプリケーション』。Penram International Publishing。ISBN 81-87972-09-2。
• Bill Detwiler Tandy TRS-80 モデル 100 分解Tech Republic、2011 Web
• Leventhal, Lance (1978)。8080A/8085 アセンブリ言語プログラミング (第 1 版)。Adam Osborne & Associates。^{[リンク切れ]} ; 495 ページ
• Zaks, Rodnay; Lesea, Austin (1979)。マイクロプロセッサ インターフェイス テクニック (第 3 版) 。Sybex。ISBN 978-0-89588-029-1。; 466ページ
• Sen, SK (2010)。『質疑応答で8085/8086マイクロプロセッサと周辺ICを理解する（第2版）』。New Age International Publishers。ISBN 978-8122429749。^{[リンク切れ]} ; 303 ページ

参照カード

• Intel 8085 リファレンス カード; Saundby; 2 ページ。(アーカイブ)
• Intel 8080 / 8085 アセンブリ リファレンス カード (HEX オペコード)

• Shirriff, Ken (2013 年 7 月)。「8085 の ALU とその隠しレジスタのリバース エンジニアリング」。

シミュレーター:

• GNUSim8085 - シミュレータ、アセンブラ、デバッガ

ボード:

• MCS-85 システムデザインキット (SDK-85) - Intel
• アルタイド
• SBC-85
• ミニマックス
• グリッチワークス
• オメンアルファ
