移転（コンピューティング）

ソフトウェア開発において、再配置とは、プログラムの位置依存コードとデータにロードアドレスを割り当て、割り当てられたアドレスを反映するようにコードとデータを調整するプロセスです。 ^{[ 1 ] [ 2 ]}

リンカは通常、シンボル解決と連携して再配置を実行します。シンボル解決とは、プログラムを実行する前に、ファイルやライブラリを検索して、シンボル参照やライブラリ名をメモリ内の実際に使用可能なアドレスに置き換えるプロセスです。

再配置は通常、リンカによってリンク時に行われますが、再配置ローダによってロード時に行われる場合や、実行時に実行中のプログラム自体によって行われる場合もあります。

オブジェクトファイルは通常、さまざまなメモリセグメントまたはセクションタイプに分割されます。セグメントタイプの例としては、コードセグメント（.text）、初期化済みデータセグメント（.data）、未初期化データセグメント（.bss）などがあり、その他にもプログラマによって共通セグメントや名前付き静的セグメントなど、さまざまなタイプが存在します。

再配置テーブルは、コンパイラまたはアセンブラによって作成され、オブジェクトファイルまたは実行可能ファイルに格納されるアドレスのリストです。テーブルの各エントリは、オブジェクトコード内の絶対アドレスを参照しており、ローダがプログラムを再配置する際に、正しい場所を参照するように変更する必要があります。再配置テーブルのエントリはフィックスアップと呼ばれ、プログラムを完全な単位として再配置するように設計されています。場合によっては、テーブル内の各フィックスアップ自体がベースアドレス0に対する相対アドレスであるため、ローダがテーブルを移動するにつれてフィックスアップ自体を変更する必要があります。^{[ 2 ]}

一部のアーキテクチャでは、特定の境界（セグメント境界など）を越える修正や、ワード境界に整列していない修正は不正であり、リンカーによってエラーとしてフラグ付けされます。^{[ 3 ]}

リンカはオブジェクトファイル内のセグメント情報と再配置テーブルを読み込み、以下の手順で再配置を実行します。

• 共通タイプのすべてのセグメントを、そのタイプの単一のセグメントにマージする
• 各セグメントおよび各シンボルに重複しない実行時アドレスを割り当て、すべてのコード（関数）およびデータ（グローバル変数）に一意の実行時アドレスを割り当てる。
• 再配置テーブルを参照して、データコードおよびオブジェクトコード内のシンボル参照を修正し、割り当てられた実行時アドレスを指すようにします。

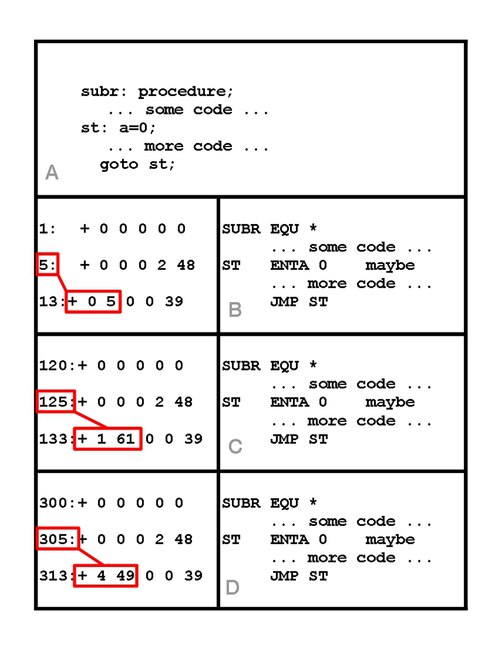

以下の例では、ドナルド・クヌースのMIXアーキテクチャとMIXALアセンブリ言語を使用しています。基本的な原理はどのアーキテクチャでも同じですが、詳細は異なります。

• （A）プログラムSUBRはコンパイルされてオブジェクトファイル（B）が生成されます。（B）は機械語とアセンブリ言語の両方で示されています。コンパイラは、コンパイルされたコードの開始位置を任意の場所（多くの場合、図に示すように位置1）に指定できます。位置13には、位置5にあるステートメントSTへのジャンプ命令の機械語が含まれています。
• （C）SUBRが後で他のコードとリンクされる場合、1以外の場所に格納される可能性があります。この例では、リンカはSUBRを120の位置に配置します。ジャンプ命令のアドレスは現在133の位置にありますが、ステートメントSTのコードの新しい位置（現在は125）を指すように再配置する必要があります。[命令に示されている1 61は、125のMIXマシンコード表現です]。
• （D）プログラムがメモリにロードされて実行される際、リンカによって割り当てられた場所とは異なる場所にロードされる場合があります。この例では、SUBR が現在位置 300 にあることを示しています。ジャンプ命令のアドレスは現在 313 にありますが、 STの更新された位置 305 を指すように再度再配置する必要があります。[4 49 は 305 の MIX マシン表現です]。

アーキテクチャによっては、アドレス割り当てを実行時まで延期することで再配置を完全に回避するものもあります。例えば、ゼロアドレス演算を行うスタックマシンや、コンパイル単位ごとに個別のセグメントにロードされるセグメント化されたアーキテクチャなどが挙げられます。
