ロイヤルオードナンス L11

L11A5
チャレンジャー 1 戦車の砲、英国ボービントン戦車博物館、2010 年
原産地	イギリス
サービス履歴
使用中	1966年～現在
使用者	英国 イラン ヨルダン オマーン
生産履歴
デザイナー	王立兵器研究開発施設
設計	1957
メーカー	王立兵器工場
単価	227,000ドル（1990年）[1]
建造数	3,012
バリエーション	L11A1からL11A7
仕様
質量	1,778 kg (3,920 ポンド)
長さ	6.858 m (22 フィート 6 インチ)
バレルの 長さ	55口径（6.6m）
シェル	袋詰め料金
口径	120 mm (4.7 インチ)
発射速度	1分間に6～8発

ロイヤル・オードナンスL11A5は、正式名称を120mm戦車L11砲といい、^[i] 、 120mmL / 55ライフル砲の設計である。これはイギリス陸軍が使用した2番目の120mm口径戦車砲である。これはNATOの120mm主力戦車砲の最初のもので、冷戦後期には西側諸国の戦車の標準口径となった。2005年までに合計3,012門のL11砲が製造された。1990年の定価は227,000米ドルであった。^[1]

L11は、センチュリオン戦車や重戦車コンカラー戦車に搭載されていた105mmL7砲の後継として、チーフテン戦車に搭載するためにイギリス王立兵器工場で開発された。また、イギリス軍とヨルダン軍でチーフテンに代わるチャレンジャー1にも使用された。この兵器は、 L30シリーズの120mmライフル戦車砲 に取って代わられた。

フォート・ハルステッドの王立兵器研究開発施設は、 1957年に新しい120mmライフル戦車砲を設計した。当時の研究では交戦距離がほとんどの場合米軍の要件を下回っていることが示唆されていたにもかかわらず、イギリス陸軍は他国軍よりも長い交戦距離、例えば米軍が指定した2,000メートル（2,200ヤード）を指定していたため、この新しい砲は必要であると判断された。 ^[2] L11はチーフテン戦車（FV4201）の砲塔に収まるように特別に設計された。1961年の射撃試験の後、L11は1965年にチーフテン戦車への採用が承認され、1966年にイギリス陸軍で配備された。

チャレンジャーにライフル砲を採用したことは議論を巻き起こし、後に一部の専門家はイギリス軍に砲塔をドイツのレオパルド2やアメリカのM1A1エイブラムスが採用した滑腔砲ラインメタルRh-120に合うように改造するよう促した。これによりイギリス軍は当時ドイツ軍とアメリカ軍が使用していた120mm APFSDS弾を発射できるようになる。イギリス軍は砲塔の改造は非現実的であり、滑腔砲ではHESH弾を発射できないと主張した。ポーランド系イギリス人の戦車史家リチャード・オゴルキエヴィッチは後者の懸念は不当であると主張した。1980年代半ば、イギリス軍は「作戦緊急」APFSDS弾を採用した。^[3]

グランビー作戦中、イギリス陸軍のチャレンジャー1に搭載されたL11が、 L23「フィン」弾を使用して4.7km （2.9マイル）の距離からイラクのT-55を破壊し、軍事史上最長の戦車同士の「撃破」を記録した。^{[4] [5]}

L11は導入以来、8つの生産バージョンに進化しました。1976年6月、L11A5用の新しい弾薬の開発が開始されました。

ロイヤル・オードナンスの基本的な L11 設計は、一連の改良された生産モデルへと発展し、L11A5 が主要な生産バージョンとなりました。

• L11A1 – 初期生産型。130機が生産された。
• L11A2 – RO Defence は、改良された通気管、閉塞スリーブ プロテクター、15 穴の通気管マガジンなど、多数の小さな変更を組み込みました。ブリーチ リングの製造には、より強力な素材が使用されました。
• L11A3 – 砲尾リングに小さな変更が加えられました。
• L11A4 – 自動積載システムの評価テストプロトタイプ。
• L11A5 – これが主な量産モデルです。一体型のマズルリファレンスシステム(MRS) と、バランスを取るために銃尾に 7.7 キログラム (17 ポンド) の重量を追加する必要があった小型軽量の排煙装置が導入されました。
• L11A6 – これは、A5 の銃口照準システムと排煙装置を収容するために A3 を改造したものです。
• L11A7 – 通気管ローダー用に半自動プランジャーが提案されましたが、生産には至りませんでした。
• L30 (EXP 32M1) –チャレンジャー兵器計画に基づいて開発された、L11設計のさらなる発展型。

砲尾機構は下方にスライドする半自動砲尾ブロックである。砲には2つの緩衝器を使用した油圧空気圧式反動システムが装備されていた。砲はほとんどの場合37cm（15インチ）反動する。この砲尾ブロックの設計は、第二次世界大戦後にイギリスが徹底的に研究し、120mm砲での使用に完成したクルップ/シュコダsFH18/43モデル18の砲尾ブロックに基づいていた。^[6]

西側諸国の戦車兵器のほとんどが固定弾を1発発射するのとは異なり、発射体と推進剤は別々に装填される。また、ソ連の125 mm 2A46とは異なり、推進剤は可燃性の袋詰めの装薬（または後には徹甲弾用の可燃性の装薬ケース）の形をとっている。このため、固定弾や125 mm別装弾のように薬莢ではなく砲尾のリングで閉塞する必要があった。

初めて導入されたとき、APDS (徹甲弾) は円筒形の装薬を使用して発射されました。高性能爆薬スクワッシュ ヘッド(HESH)、煙幕弾、その他の弾薬は、半円筒形 (つまり、縦に 2 つに切った円筒形) の装薬 (L3) を使用しました。そのため、1 つの AP 装薬と同じスペースに 2 つの HE 装薬を収納できました。チーフテン戦車とチャレンジャー戦車では、装薬はウォーター ジャケットに囲まれた 36 個の凹部に収納されていたため、戦闘室を貫通した弾丸はジャケットを破って推進剤をびしょ濡れにし、壊滅的な弾薬火災 (俗に「ブリューアップ」と呼ばれる) を防止しました。

L11A5の砲身には、銃口から約3分の2の位置に銃身排気装置とサーマルスリーブが取り付けられています。

最初に導入されたとき、12.7 mm (0.50 インチ) 口径の測距砲が L11 の砲身に取り付けられました。この砲弾の弾道は、主砲から発射される HESH 弾の弾道と一致し、2,600 m (2,800 ヤード) で曳光弾が燃え尽きました。1971 年から、イギリス軍の測距機関銃はBarr & Stroud LF2「戦車レーザー照準器」(TLS)レーザー測距装置に置き換えられ、1975 年に追加された「銃口照準システム」(MRF) ^[ii]と併用することで、5,000 メートルまでの距離での交戦が可能になりました。1979 年にチーフテンに取り付けられたマルコーニ「改良型射撃管制システム」(IFCS) の採用により、砲術性能はさらに向上しました。^[iii]

• 口径: 120ミリメートル (4.7インチ)
• 砲身の長さ: 6.604メートル (21 フィート 8.0 インチ) (55口径、つまり 55 x 120 ミリメートル)
• 全長: 6.858メートル (22フィート6.0インチ)
• 重量: 1,778 キログラム (3,920 ポンド)
• 反動距離: 37センチメートル (1フィート3インチ)
• 最大耐圧: 482.3 メガパスカル (69,950 psi)
• 最大設計圧力: 497.7メガパスカル (72,190 psi)
• 最大射程/速度（APDS）：3,000メートル（3,300ヤード）、4,495フィート/秒（1,370メートル/秒）
• 最大射程/速度（HESH）：8,000メートル（8,700ヤード）、2,198フィート/秒（670メートル/秒）
• 最大発射速度: 8発/分
• 持続発射速度: 6発/分
• 仰角: チーフテン Mk 2 で +20/−10

• L15A5 APDS-T : L15A5徹甲弾は、鋼鉄と軽合金の副砲弾内に高密度のタングステン合金の芯を持ち、副砲弾自体も軽合金のサボに収納されています。砲弾全体の重量は 10.4 kg で、サボを除けば 7.5 kg に軽量化されています。副砲弾は、後部の短いハウジングに曳光元素を収納しており、これは発射前に副砲弾とサボを固定する役割も果たします。砲弾は、8.4 kg の NQ/S53-12 推進剤を含む L4 CCC チャージを使用して発射されます。砲口初速は 1,370 m/s です。 L15A3は、1000ヤード（914メートル）の距離にあるNATOシングルヘビーターゲット（60°で150mm RHA）、トリプルヘビーターゲット（60°で115mm RHAに相当するトリプルアレイ）または1000メートルで0°傾斜の355mmの両方を破壊することができます。^[7]
• L23A1 APFSDS : 3 セグメントのアルミ合金製サドル型サボに 6 枚ブレードのアルミ製フィンを備えたAPFSDSサブ弾。6,350 m の NATO シングル ヘビー ターゲット (60° の 150mm RHA) と 6,300 m の NATO トリプル ヘビー ターゲット (65° の 110mm RHA に相当) を撃破できます。L23A1 の重量は 7.89 kg で、長さ/直径比が 14:1 の 3.69 kg のタングステン ニッケル 銅 (W.Ni.Cu) 合金モノブロック貫通体を含む 3.89 kg のサブ弾が特徴です。ショット 120 mm TK APFSDS、L23 は、L8A1 CCC チャージとともに使用されます。改良された L14 CCC で発射された場合はJericho 2と指定されます。 L23A1は現在もオマーン王国軍で運用されている。
• L26A1 APFSDS : CHARM 1 (CHallenger ARMament 1) プログラムで開発され、L11 砲と L30 砲の両方から発射できます。完成した砲弾の重量は 8.5 kg ^[8]で、4.63 kg の劣化ウラン U¾Ti 合金の長いロッド貫通体がアルミニウム合金のサボに囲まれています。L26A1 弾と揮発性の低い L14 バッグチャージの組み合わせは、JERICHO 弾として知られています^[9] ( L8 チャージのJericho 1とL14 チャージのJericho 2 )。Jericho 1 の組み合わせは、L23A1 よりも貫通力が約 15% 優れており、L14 チャージの L30A1 砲から発射された場合は 25% 近くになりました。^[10]
• L31A7 HESH : これは汎用の高性能爆薬弾として使用されますが、優れた対装甲性能も備えており、要塞や建造物に対して効果的です。1000ヤードの距離で、60°傾斜の150mm厚のプレートの後ろで致命的な金属のかさぶたを剥がすことができます。L31A7弾は、L3バッグチャージを使用して発射されます。銃口速度は毎秒670メートル（2,200フィート/秒）です。
• L32A6 SH/Prac : L31 HESH の軌道に一致する訓練用発射体。完全に不活性な形態で入手可能ですが、不活性 HE 代替品 (硫酸カルシウムとヒマシ油の混合物) または不活性 HE 代替品と実弾信管および閃光弾を充填して、スポット用にすることもできます。L3A2 バッグ チャージで発射されます。
• L34A2 スモーク/ WP : 弾道性能はL31 HESHに匹敵します。形状は同じですが、混乱を避けるために色違いで提供されています。^[11]
• L20A1 DS/T Prac : これは比較的低コストの訓練用廃棄サボ弾で、副砲弾は鋼鉄製で先端は軽合金製です。軽量ですが、L23 の弾道に一致して 2,000 メートル (6,600 フィート) です。これを使用すると砲身の寿命も延びます。

• L35A1 対人弾: L3 バッグチャージを使用して発射される散弾銃で、銃口から 200 メートル以内の無防備な人員に対して致死的な弾丸を発射します。生産されませんでした。
• PISH : 製品改良型スクワッシュドヘッドは、RARDEによって開発された改良型120mmHESH弾です。1976年に発表され、 ^[12]弾道キャップと新しいCCCチャージを特徴としていました。
• HEAT : RARDE によって開発されたフィン付き成形炸薬弾。1976 年に公開されました。
• 照明弾：空中爆発時限信管を装備した照明弾。RARDE によって開発され、1976 年に公開されました。
• 製品改良型煙幕弾 WP : 新しい CCC チャージを搭載した製品改良型煙幕弾。RARDE によって開発され、1976 年に発表されました。
• BD26 : Royal Ordnance plc. による民間ベンチャー開発。前身の L26A1 CHARM 1 の暫定的な解決策として開発されました。重量 4.08 kg のモノブロック貫通体で、L/D 比は 18.6:1 です。この貫通体はタングステン-ニッケル-鉄貫通体 (W.Ni.Fe) TF49P 合金で作られており、靭性と延性の点では標準のタングステン-ニッケル-銅合金の 2 倍以上です。BD26 の性能は 1986 年 11 月 14 日に国防省に提示され、BD26 は L8 装薬で L11 砲から発射された場合、L23A1 と比較して貫通性能が約 15% 向上し、高圧装薬で L30A1 から発射された場合、約 25% 向上します。BD26 はイギリス軍に採用されませんでした。
• L28A1 APFSDS : これは基本的に L27A1 砲弾で、劣化ウラン合金の貫通体が BAE 製のタングステン・ニッケル・鉄 (W.Ni.Fe) 合金の貫通体に置き換えられています。APFSDS L28A1 はチャレンジャー 2 L30A1 戦車砲用に特別に開発されましたが、FCS の改造、より低出力の推進薬の使用、およびより長い砲弾を収容するための弾薬格納庫の改造により、以前のチャレンジャー 1 L11 砲から発射できるようになりました。
• L28A2 / L23A2 APFSDS : 2006年11月、英国国防省は、L28A2という名称の第4世代タングステンAPFSDSの開発プログラムを検討中であると発表した。契約はBAEシステムズ、グローバル・コンバット・システムズ・ミュニションズに発行され、設計冷却および認定段階までの試作品の製造および試験が対象となるが、この段階は含まれない。同省は、これがチャレンジャー2号で使用された劣化ウランベースのL27 APFSDSの代替品として想定されていないことを明確に指摘した。そのため、名称はL23A2に変更され、第1世代のAPFSDS L23A1弾の代替品として見られるようになった。終端弾道を実証するための英国資金による発射試験が実施された。英国での認定は2009年に予定されていたが、2010年に延期され、その後オマーン向けの生産が開始された。 L23A2はL23A1 APFSDSのより軽い発射体重量（7.95 kg）を特徴とし、L29A1 CHARM 3 訓練用弾（C3TR）のL18A1推進薬と統合されている。^[13] C3TR推進薬の使用により砲身寿命は延びるが、銃口速度は低下する。改良された貫通体設計により、外部および終端弾道はL23A1よりも依然として優れている。イギリスでの認定は2010年に予定されており^{[14] 、オマーン向けの生産はその直後に開始される予定だった。L23A2は、ヨルダン王国軍の}アル・フセイン主力戦車（2018年に段階的に廃止）で使用されている旧式のL11A5砲と下位互換性がある。

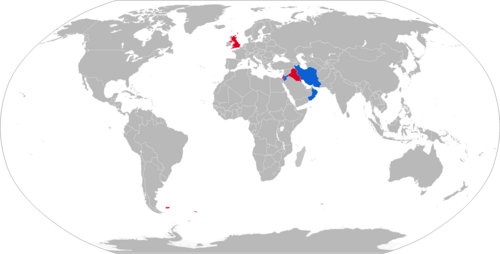

•  イラン
•  ヨルダン
•  オマーン

•  イラク
•  クウェート
•  イギリス

• L30A1 120 mm ライフル砲: イギリスのライフル砲と同等のもので、 1989 年にノッティンガム空軍基地で開発されました。

• 2A46 125mm砲：ロシアの125mm砲と同等。1960年代にスペツテフニカ設計局が開発した。
• ラインメタル 120 mm 砲: ドイツの同等砲。1974 年にラインメタル社が開発。
• CN120-25 120 mm 砲: フランスの同等品、1979 年にブールジュ兵器製造装置 (EFAB) によって開発されました。
• EXP-28M1 120 mmライフル戦車砲: 1970 年代後半から 1980 年代前半にかけてのイギリスの実験兵器。MBT-80 に装備される予定でした。
• CN120-26 120mm砲：フランスの同等品。1980年代にEFABが開発。
• IMI 120 mm砲: イスラエルの同等品。1988年にイスラエル軍事産業によって開発されました。
• OTO ブレダ 120 mm 砲: 1988 年にOTO メラーラ社が開発したイタリア版の同等砲。
• JSW 120mm砲：日本製鋼所が2008年に開発した日本の同等砲。
• CN08 120 mm砲: 韓国の同等品。2008年に防衛開発庁(ADD)とWIAが開発した。
• 2A82-1M 125 mm砲: ロシアの125 mm砲と同等。2014年にウラルヴァゴンザヴォード社が開発。
• MKE 120 mm戦車砲：トルコの同等品。2016年にオトカーとヒュンダイWIAが開発。
