遊底

尾栓（または尾栓）は、発射前または発射時に、後装式武器（小火器または大砲）の尾栓を閉じる銃器の部品です。尾栓は尾栓を密閉し、点火された発射薬によって発生する圧力を封じ込めます。尾栓を引き込むと、薬室に薬莢を装填できます。

銃尾は、発射時にロックまたは閉じる機構のタイプまたは設計によって分類されます。銃器の動作は、より正確には、操作者が銃尾の開閉を作動させる機構を指します。

後装式の武器や火器では、銃尾または薬室を閉じる方法が必須の要素です。おそらく、これを実現する最も簡単な方法はブレイク アクションです。ブレイク アクションでは、銃身、前銃床、銃尾がヒンジを中心に回転し、ヒンジは銃の前部アセンブリを銃の後部に結合し、銃尾の後部、銃床、通常はトリガー メカニズムを組み込んでいます。ブリーチブロックは独立したコンポーネントであり、ブレイク アクションの機能ではありません。ブリーチブロックは、発射時には銃尾の後部に閉じる必要がありますが、装填や排出、または使用済みの薬莢の除去時には引き込んだり移動させたりできる必要があります。

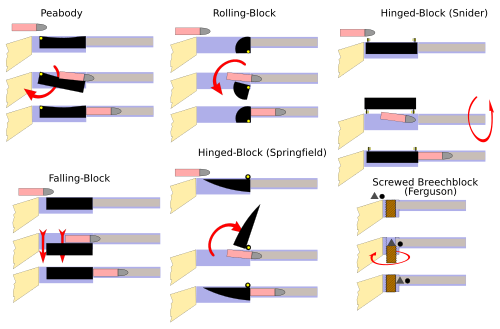

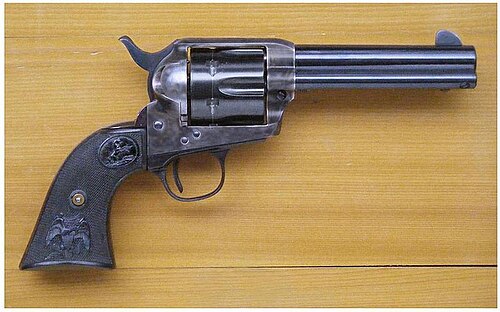

ブリーチブロックは、リボルバー、ハーモニカ銃、カルトホフ連射銃、カマーラダーライフル^[1]、または分割ブリーチ設計など、複数のまたは可動式のチャンバーを備えた設計のコンポーネントではありません。^{[注 1]}

この記事は、アクションとは対照的に、主にブリーチブロックの設計の問題を扱っています。アクションは、その区別が必ずしも明確ではないものの、メカニズムがどのように操作されるかにより関連しています。

回転ボルトは、通常、ブリーチブロックではなくボルトと呼ばれ、おそらく最も一般的なバリエーションです。パッドボルトやバレルボルトに動作が似ているため、このように呼ばれています。ボルトは、レシーバー内をバレルの軸に沿ってスライドし、同じ軸で回転して、閉じたブリーチに対してロックまたはロック解除します。これは、ボルトに取り付けられたハンドルによってボルトを回転させ、引き込むボルトアクションの基礎です。一部の設計では、ハンドル (コッキングハンドルと呼ばれることもあります) が回転して、レシーバーまたは銃器本体のショルダーに対してロックします。このタイプのロックは通常、.22 口径リムファイアシリーズなどの低圧用途に使用されます。多くの場合、ボルトは、バヨネットマウントのように動作する 2 つ以上のラグで閉じてロックされます。ラグが複数あると、より小さな回転角度でブリーチをロックおよびロック解除できます。ほとんどのタイプはフロントロックで、ラグはブリーチフェイスの近くに取り付けられています。注目すべき例外は、リー・エンフィールドで使用されているリアロックシステムです。

•

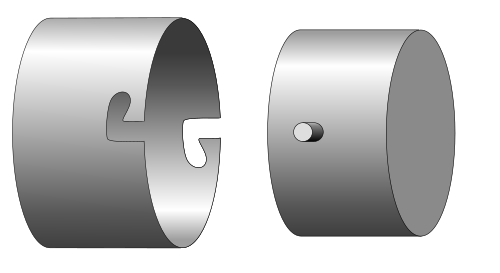

  回転ボルトは、ここに示すようにバヨネット マウントと同様の方法でロックします (ただし、図よりもはるかに強力なラグとロック溝を備えています)。
•

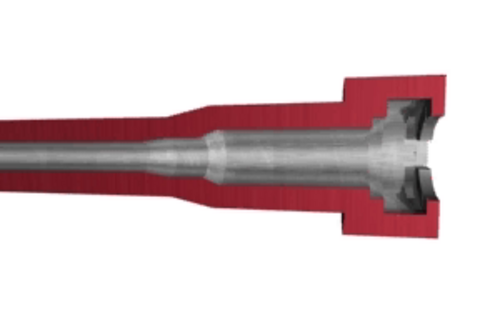

  回転ボルトの操作
•
  分解された、 .22 ロング ライフル用のTOZ -17 カデット ライフル。ボルトは、ボルト ハンドルをレシーバーのノッチに落とすことでロックされます。
•

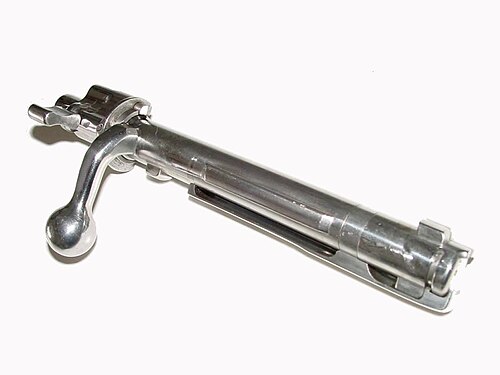

  モーゼル98ボルト。ボルトの正面のすぐ後ろに 2 つのロック ラグがあります。圧力で主要なラグが機能しなくなった場合に備えて、ボルト ハンドルの前に 3 つ目の「緊急」ラグがあります。設計によっては、ボルト ハンドル自体が緊急「ラグ」として機能する場合もあります。
•

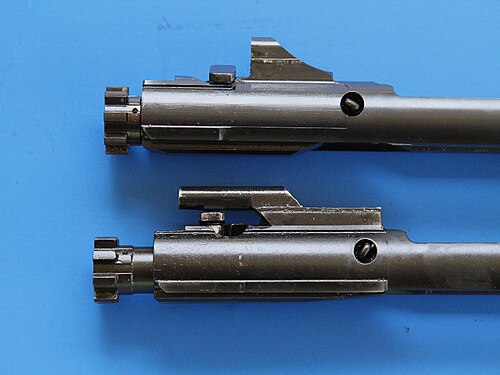

  AR-15ボルトキャリア。ボルトに複数のロックラグが付いています。
•
  ボルトキャリアから外されたAR-15ボルト
•

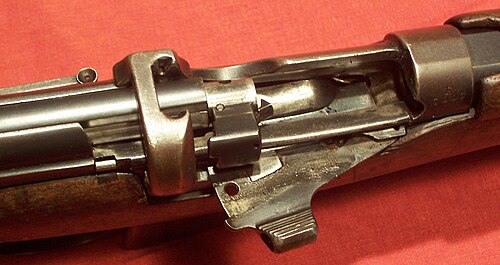

  ボルトが引き戻されたリー・エンフィールドMk IIIライフル。ボルトの突起はレシーバーブリッジに固定され、後方ロックされる。[ 9 ^]
•
  ウィンチェスターモデル1200ポンプアクションショットガンの回転式ブリーチブロックとブリーチフェイス。^[10]
•

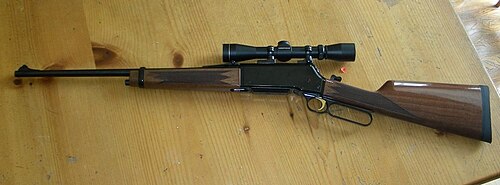

  ブラウニングBLRレバーアクションは回転ボルトを使用しています。^[11]
•
  デザートイーグルは回転ボルトを使用したガス作動式の半自動拳銃である。^[12]

回転ボルトは、自動または半自動設計、レバーまたはポンプアクションに適応できます。これらの場合、ボルトはボルトキャリアによって保持されます。銃尾がロックされている状態で、ボルトキャリアの最初の後方移動により、ボルトが回転してロックが解除されます。同様に、銃尾を閉じるときに、キャリアの最後の前方移動により、ボルトが回転して銃尾がロックされます。この動作は通常、キャリアに切り込まれたスロットによって実現され、銃身の軸に垂直なボルトを貫通するピンと噛み合います。これはリニアカムの一種です。

ストレートプル ボルトアクション式銃器では、操作者がコッキング ハンドルを回してアクションを循環させる必要はありません。一部のストレートプル設計では回転ボルトが使用される場合もありますが、その他の銃尾ロック機構も使用できます。

スライディング ブロックのブリーチブロックは、ブリーチの表面を横切ってスライドし、ブリーチを閉じます。スライド動作は、銃身の軸に対して垂直です。ブリーチブロックがスライドしてブリーチを露出させると、シャープス ライフルで使用されているフォーリング ブロックと呼ばれます。スライディング ブロックは砲兵でよく使用されます。垂直のスライディング ブロックは上下し、水平のスライディング ブロックは片側にスライドします。これは強力な設計です。ブリーチブロックは、スライドするレシーバーによってしっかりと支えられており、ブリーチを開閉する機構は、射撃時に発生する力に逆らって動作する必要がありません。

•

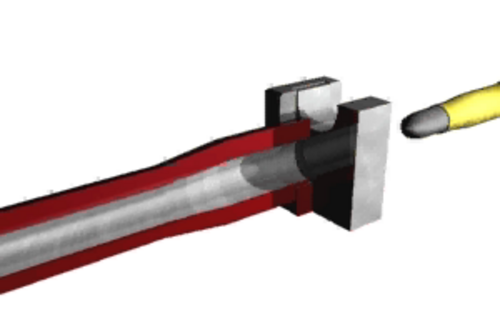

  スライディングブロックの操作
•
  シャープスライフルの銃尾を見る
•
  ルガー No. 1シングルショットフォーリングブロックライフル、.243 ウィンチェスター、カスタムバレル、アクションオープン
•
  オードナンスQF25ポンド砲の開いた砲尾
•
  M101A1榴弾砲の砲尾
•
  初期の後装式野砲であるC64野砲の二重くさび式スライド式砲尾ブロックの断面。 ^[13] スライド式砲尾ブロックは、2つの対向するくさびで構成されています。ねじ機構によりくさびが互いに移動して、砲尾ブロックの実効厚さが変わります。ブロックを拡張すると、閉じた位置でロックされ、砲尾が密閉されます。
•
  スペンサー連発銃は、キャリア (E) に取り付けられた下降式ブリーチブロック (F) を使用します。図 1 は、ブリーチブロックが上がった状態を示しています。発射力は、ブリーチブロックの後ろにあるレシーバーによって抑えられます。
•

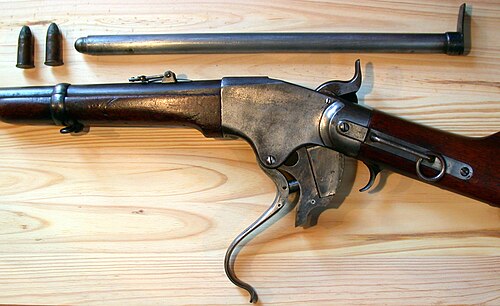

  ブリーチが開いたスペンサー連発ライフル。ブリーチブロックキャリアが下方に「転がる」前に、ブリーチブロックはレシーバーを通過するために垂直に落下する必要があります。

スナイダー・エンフィールドでは、側面ヒンジ式のブリーチブロックが使用されている。このタイプのブリーチブロックを使用する他の銃器には、ワーナーカービン銃、ジョスリンライフル銃、タープリーカービン銃などがある。ブリーチブロックは銃身の軸と平行にヒンジで取り付けられており、横にスイングしてブリーチを露出させる。発射力は、レシーバーにベアリングされたブリーチブロックの後部によって抑えられる。^{[14] [15] [16] [17]}

•

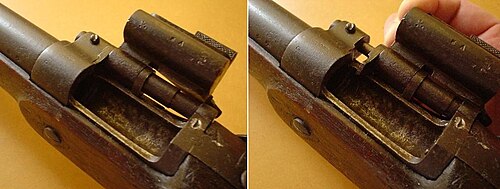

  スナイダー・エンフィールドの開いた銃尾。エジェクターの動作を示している。
•
  ジョスリン銃のサイドヒンジ式ブリーチブロック

回転ドラム式ブリーチブロックまたはロータリー式ブリーチは、銃身からオフセットした軸上で回転するシリンダーで構成されています。一部の大砲の設計との関連から、大砲ブリーチとも呼ばれています。縦方向の切り欠き部分または偏心穴がブリーチへのアクセスを提供します。シリンダーを回転させると、ブリーチが閉じます。形状はリボルバーのシリンダーに似ています。M1867 Werndl-Holubでは、円筒形のブリーチブロックはレシーバーによって後部で保持されます。合わせ面は、ブリーチが閉じたときに密閉またはより密着するように、プロファイル加工（回転軸に対して垂直に面していない）することができます。^[18]

ノルデンフェルトの偏心ねじ式ブリーチは、この設計のバリエーションである。ブリーチブロックを一方の端のブリーチともう一方の端のレシーバーの間に保持する代わりに、この設計では、ブリーチブロックの周囲にねじ山が切られており、ブリーチブロックがチャンバーの後部に当たるまでブリーチにねじ込まれている。ブリーチブロックを1回転未満回転させると、ブリーチブロックの穴が銃身と揃う。マグナムリサーチのローンイーグルピストルは、ライフル薬莢用の単発式ピストルで、回転ドラム式ブリーチブロックを使用している。^[19]

•
  回転ドラム式ブリーチブロックの形状は、リボルバーのシリンダーと銃身の配置に似ています。
•

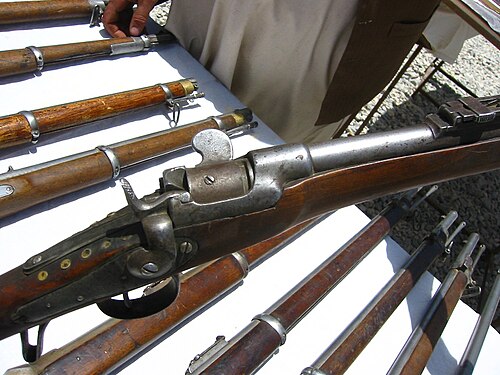

  M1867ヴェルンドル・ホルブ銃の回転ドラム式銃尾
•
  ヴェルンドルライフルのアニメーション
•
  75 mm 野砲モデル 1897 M1 (米国指定)のノルデンフェルト偏心ねじ式砲尾機構を示す図
•
  開いた状態のモデル1897の銃尾
•
  閉じた状態のモデル1897の銃尾

スプリングフィールド ライフル銃によく見られる構造で、ブリーチブロックは銃尾の上部に蝶番で取り付けられており、トラップドアのように持ち上がって銃尾を露出させます。銃尾は、ヒンジから最も遠いブリーチブロックの端で作動するキャッチによってロックされます。原理的にはブレイクアクションに似ています。

ローリングブロックは、銃尾の下に蝶番で取り付けられた四分円盤と説明できます。四分円盤は約90°回転して銃尾にアクセスしたり、銃尾を閉じたりします。閉じた位置では、四分円盤をロックして開かないようにするために、さまざまな装置を使用できます。このタイプの銃尾ブロックに最も関連しているレミントンローリングブロックライフルでは、ハンマーにも四分円盤があり、銃尾ブロックの後ろにカムしてロックします。^[20]

•

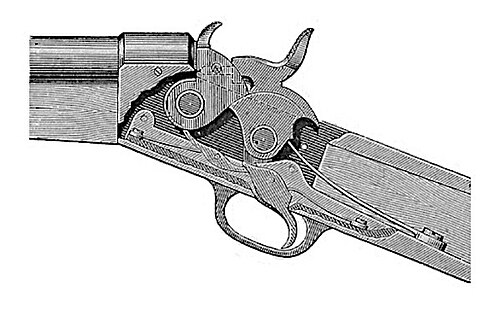

  レミントンローリングブロックブリーチ

当初はピーボディ銃で使用されたが、マルティニ・ヘンリー銃やその後のマルティニ・エンフィールド銃でより広く使用された。この銃は後部にヒンジ付きのフォーリングブロックを備えた銃尾ブロックを採用しており、銃尾ブロックの前部がヒンジを中心に回転しながら下降することで銃尾が開く。^{[21]発射力はヒンジのナックルを介して伝達され、ヒンジピンに直接作用することはない。この銃尾ブロックの設計はフォーリングブロックまたはティルティングブロックと呼ばれてきたが、ヒンジの役割を省略すると曖昧さが生じる可能性がある。この銃は}クラグ・ペテルソン銃 でも使用されている。

•

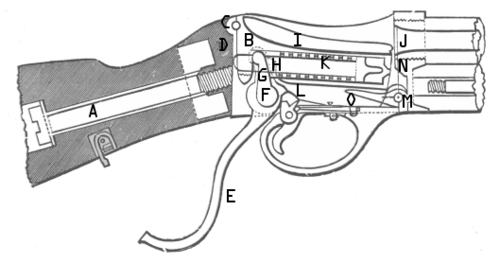

  マルティーニ・ヘンリーのセクション
•
  マルティーニ・ヘンリー、砲尾が開いた状態と閉じた状態を示す
•
  マルティーニ・ヘンリー Mk 1
•
  外部ハンマーを備えたピーボディライフル
•

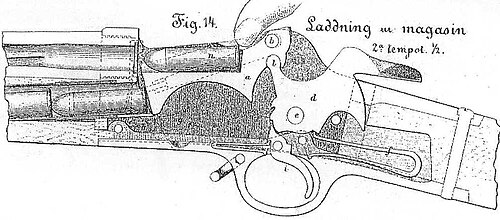

  クラグ・ペテルソン銃は後部にヒンジ式のフォーリングブロックを採用しており、銃尾の開閉は撃鉄によって操作される。
•

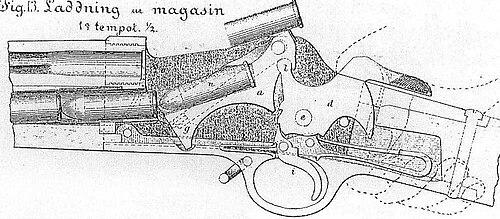

  クラグ・ペテルソンライフルは、銃身下の管状の弾倉から弾が給弾されます。コッキングすると、新しい弾丸が開いた銃尾に発射されますが、手動で薬室に装填する必要があります。

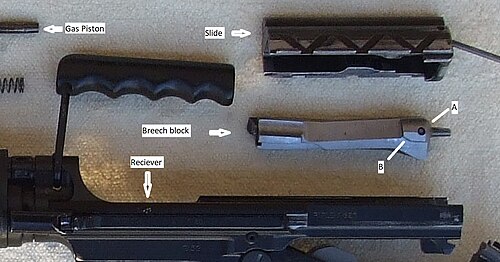

ティルティングブリーチブロックが銃尾を閉じると、銃尾は後方で上方に傾きますが、前進の終わりに凹部に落ち込みます。これにより、銃尾が閉じた状態でロックされます。発射力は凹部の後ろにあるロッキングショルダーに伝達されます。銃尾のロックを解除するには、後方に移動するスライドまたはキャリアが、くさびまたはランプのような装置を使用して銃尾ブロックの側面に作用し、銃尾ブロックを後方で上方に傾けてロッキングショルダーから持ち上げます。次に、銃尾ブロックはスライドまたはキャリアによって後方に引っ張られ、銃尾が露出します。閉じた位置では、スライドまたはキャリアは、ロック凹部内の銃尾ブロックの位置を決めるのにも役立ちます。キャリアまたはスライドは、レバーまたはポンプアクション、またはガスによって操作でき、自動および半自動の射撃が可能です。

傾斜式ブリーチブロックの設計は、ブリーチブロックがレシーバーの下部にロックされる（前述のように）水平面に対する傾斜に限定されません。FNトロンボーンはサイドロック設計を採用しており^{[23] 、}ブレン銃のブリーチブロックはレシーバーの上部にロックされます。^[24]

M1895リーネイビーもこのタイプである。ティルト動作は別個のブリーチブロックキャリアを使わず、コッキングハンドルの設計によって実現される。ブリーチブロックのロックを解除すると、コッキングハンドルは最初はカム付きのクランクとして機能し、レシーバーに対して作用してボルトの後部をロック凹部から持ち上げる。コッキングハンドルをさらに後方に押すと、ブリーチブロックが後方に引っ張られる。^[25]

•
  M1895リー ネイビー
•

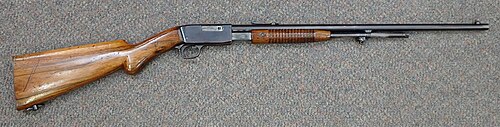

  FNトロンボーンは、サイドロック式のティルティング ブロックを使用するポンプアクション ライフルです。
•
  FN トロンボーンのブリーチブロックの下側。アクションが閉じられると、ブリーチブロックの後部が横に押され、レシーバーの側面のくぼみにロックされます。
•
  FN トロンボーンのスライド (上面図) はポンプ ハンドルに接続されています。スライドのピンがブリーチブロックの底部のくぼみとかみ合って、ブリーチをロックおよびロック解除します。
•
  ブレン銃の断面図。開いた銃尾から発射され、コックされた発射準備状態が示されています。銃尾ブロック（24）はスライド（18）によって運ばれます。銃尾ブロックの後部は、くぼみの中に傾いて閉じた状態にロックされます。^[26]

銃尾は、銃身の軸に沿って動く銃尾ブロックによって開き、カム、くさび、爪、レバーなどの障害物によって閉じた位置にロックされます。ローラー ロックは、ヘッケラー & コッホ社製の銃器によく見られます。このタイプの銃尾ブロックは、レバー、コッキング ハンドル、ガス、または反動によって回転するように調整できます。この機構は通常、1 回の動作で銃尾ブロックのロックを解除して引き出すように設計されています。

ヘンリー銃とその後のウィンチェスター銃は、トグルと呼ばれるレバーの配置を採用しており、操作はロッキングプライヤーに似ている。トグルを形成する2つのレバーが一直線になっているとき、銃尾は閉じた状態に保たれる。^[27]

マンリッヒャーM1886ライフルは、ボルトアセンブリの下側にある単一の爪でロックされます。コッキングハンドルはボルトとは別になっており、ボルトキャリアのように機能します。コッキングハンドルを後方に引くと、まず爪が持ち上がり、その後ボルトが後方に引っ込みます。^[28]このシステムは、ベルンハルト・ミュラーが1902年の試作ピストルで反動操作に採用し、その後ワルサーP38などの他のピストルにも使用されました。^[29]

フラッパーロック（デグチャリョフ機関銃で使用されているもの）は、銃身の両側にある金属板（爪）を使用して、矢じりのように「はね返り」、レシーバーの凹部にロックします。フラップは、ロックを解除するために銃身と平行に引き込むことができます。^[30]

ストレートプルのHeym SR 30は、エアフィッティングコネクタと同様に、ロックにボールベアリングを使用しています。^[31]もう一つのストレートプルアクションである Blaser R93も同様です。ボールベアリングの代わりに爪のようなセグメントで構成されたロッキングコレットを備えています。複数の爪により、負荷を分散するための大きな接触面積が確保されます。これらはボルトの軸の周りに放射状に配置されています。これらは伸びて、チャンバーの後ろにあるバレルの環状溝に噛み合ってボルトをロックし、引っ込むとボルトのロックが解除されます。^{[32] [33]}

•

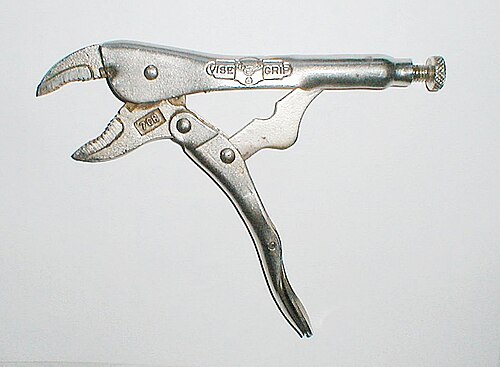

  多くのレバーアクションライフルのトグルロックは、ロッキングプライヤーの機構に似ています。トグル機構が中心を超えて押されると、プライヤーがロックされます。
•
  ヘンリーライフルはトグルを使用して砲尾を所定の位置に固定します。
•
  マキシム銃はトグルロック機構を採用しています。
•
  ボルトの下側にあるロック爪を示すマンリッヒャー M1886の図面。
•
  ワルサーP38 は、マンリッヒャー M1886 ライフルと同様に、銃尾の下にロック部品を採用しています。
•

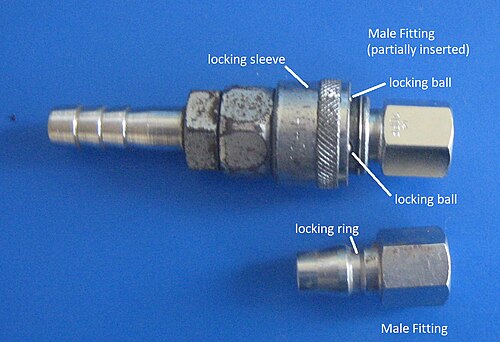

  エア フィッティング ロック機構。ローラーまたはボール ロック機構の動作は、このエア フィッティングと似ています。この場合、ロック ピースはスリーブ (つまり外側) ですが、ロック ピースが内側の位置から動作するように設計を置き換えることができます。
•
  Heym SR 30の分解されたボルト

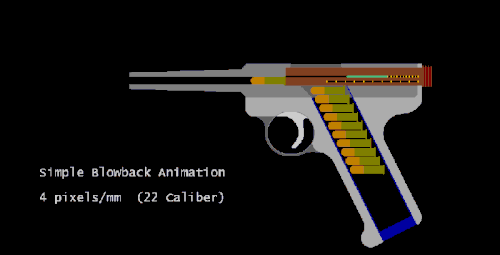

ブローバックアクションは、インライン式のブリーチブロックを使用し、ブリーチは決してロックされず、スプリングの張力のみで閉じた状態に保たれる。発射の力は、スプリングの力とブリーチブロックの質量の組み合わせによって抑えられる。これらは、低出力の薬莢を使用する半自動式および自動式の火器で使用される。これは、.22 口径リムファイア薬莢を使用する半自動ライフルやピストル、および多くのサブマシンガンで一般的である。そのバリエーションとして、ブリーチブロックが固定され、銃身が動くブローフォワード操作がある。ディレイドブローバックでは、ブリーチブロックの後方移動を遅らせる追加の機械装置を使用するが、ブリーチブロックはそのような装置によって固定されない。これにより、単純なブローバックと比較して、より軽量な機構が可能になる。

ほとんどのロングアームズでは、銃身はレシーバーにしっかりと固定されており、操作中にレシーバーに対して動くことはありません。より強力なピストルカートリッジを発射するほとんどの半自動拳銃は、ロックされたブリーチ設計を採用しています。動作は、スライドを後方に動かすことによって手動で循環されます。スライドにはブリーチブロックが含まれており、最初はバレルにロックされているため、組み合わせたアセンブリは一緒に動きます。短い動きでメカニズムが作動し、バレルとスライドアセンブリのロックが解除され、ブリーチが開きます。発射すると、反動で同じ動作が発生します。多くの場合、銃身とブリーチブロックは一直線に保たれます。ブローニングハイパワーとコルトのM1911ピストルでは、銃身は連動リブから解放されるためにわずかに傾いているため、この点では、傾斜するのは銃身であってブリーチブロックではないにもかかわらず、ティルティングブリーチブロックに例えることができます。

このタイプのフローティング構成と反動操作は拳銃に限定されず、機関銃や自動発射砲にも見られます。

•
  分解されたM1911A1 ピストル。銃身のロック溝が見える。
•
  スイス パラベラム モデル 1900ルガーの銃尾を開いた状態。ジョイント式のトグル ロッキング アームが最も曲がった位置にあるのがわかります。
•

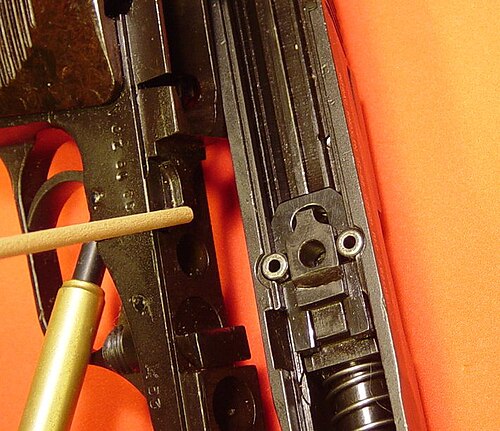

  CZ 52ピストルのローラー ロック。発射すると、スライドとバレルが後方に移動しますが、スライドのロック ピースはポインターで示されるタブによって保持されます。

回転ボルトのバリエーションとも言える中断されたネジは、単純な突起よりも強度が高く、また、砲尾を外すのに部分的に回転させるだけで済みます。ウェリン砲尾はそのような設計で、直径約 4 インチ (100 mm) 以上の 口径の武器に使用されます。

ロスライフル Mk III は、マルチスレッドのロックラグを備えたストレートプル設計です。

•
  1943 年、 USS アラバマ (BB-60)の16 インチ Mk 6 砲のウェリン砲尾ブロック。ブロックを上方および内側に振り上げ、その後時計回りにわずかに回転させると、ブロック上の 4 つの独立したねじ山「段」が砲尾の対応する段と噛み合うことに注目してください。この設計により、円周の 5 分の 4 にねじ山を機械加工できますが、外すには 5 分の 1 回転するだけで済みます。従来の中断されたねじ山では、円周の半分にのみねじ山があり、同じ強度を得るにははるかに長いものが必要になります。
•
  多条ロックラグを備えたロス Mk III (1910) と、モーゼル 98に似た 2 つのソリッドラグを備えた Mk II** (1907) のメカニズムの比較

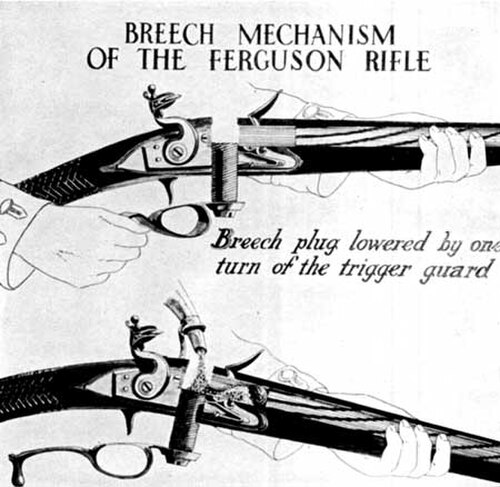

ファーガソンライフルは、銃身の軸に垂直に挿入されたテーパー スクリュー プラグを使用していました。弾丸と火薬が装填され、1 回転させるだけで装填できました。斬新で効果的でしたが、コストが理由であまり受け入れられませんでした。

•
  ファーガソンライフル
