トランクウィリティ（ISSモジュール）

*静けさ*
	2011年の平穏
モジュール統計
の一部	国際宇宙ステーション
発売日	2010年2月8日 09:14:08 UTC
打ち上げロケット	スペースシャトルエンデバー
停泊中	2010年2月12日（Unity ポート）
質量	19,000 kg (42,000 ポンド)
長さ	6.706メートル（22.00フィート）
直径	4.48メートル（14.7フィート）

トランクウィリティ（ Node 3）^[1]は、国際宇宙ステーション（ISS）のモジュールの一つ、環境制御システム、生命維持システム、トイレ、運動器具、観測キューポラなどを備えている。

欧州宇宙機関(ESA) とイタリア宇宙機関(ASI)は、タレス・アレニア・スペース社にトランクイリティの製造を委託した。2009年11月20日の式典で、このモジュールの所有権がNASAに移譲された。^{[2] 2010年2月8日、NASAは}スペースシャトルのSTS-130ミッションでこのモジュールを打ち上げた。

設計と製造

トランクィリティは、ESA-NASA ISS物々交換システム内で建造された。ESAは、NASA ISS施設の使用、シャトルでの宇宙飛行士の飛行、その他のISSサービスのために、ハーモニーとトランクィリティ、およびATVの建造と資金提供を約束した。ESAはイタリア宇宙機関（ASI ^[a]）と提携し、ハーモニーとトランクィリティの両方をイタリアのトリノにあるタレス・アレニア・スペースの施設で製造した。モジュールの圧力シェルは2219アルミニウムで作られ、デブリシールドは硬化した 6061アルミニウムで作られている。この金属は熱処理されており、ステンレス鋼と同様の弾道抵抗を持つように作られている。^[3]

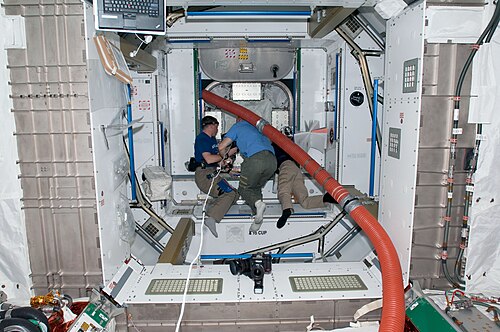

トランクィリティには、電力、データおよび指揮統制、温度および環境制御、および乗組員がさらに接続された居住空間または乗組員輸送車両または収納にアクセスするための、あるいはこれらすべての適切な組み合わせを備えた6つの停泊場所があります。停泊場所の1つは、ISSの組み立て/保守を支援するロボット作業ステーションを内蔵するキューポラによって使用され、地球観測のための窓口となります。トランクィリティは、キューポラが左舷側の共通停泊機構(CBM) に接続された状態で打ち上げられました。トランクィリティをユニティの左舷CBMと結合させた後、キューポラはトランクィリティの天底側の左舷に移され、そこに留まります。

このモジュールには3つの冗長な結合ポートがあり、スペースシャトルプログラムの終了前には使用される予定がなかったが、天頂結合場所には特別目的デクスターマニピュレータ（デクスター）用に予約された電力データグラップルフィクスチャがある。現在のISS構成では、トランクイリティはユニティのポート結合場所にドッキングされている。そのため、トランクイリティの未使用の結合場所3つは無効にされた。これは、ノードが他のセグメントに近接しているため、ポートを貨物宇宙船に直接使用したり、ドッキングモジュールPMA-3を使用したりすることができないためである。PMA-3は、保管のためにハーモニーからトランクイリティのポート結合場所に移された。当時、PMA-3をトランクイリティのポート結合場所に移動する必要があったのは、NASAがユニティの天底側に位置する多目的補給モジュール（MPLM）レオナルドをISSに恒久的に接続したままにすることを決定したためである。

2001年、NASAはモジュールの設計変更を検討した。拡張または「ストレッチ」モジュール^{[4]というこのアイデアは、}居住モジュールの延期/削除の結果である。ストレッチモジュールは、8ラックの基本容量と比較して、16ラックを保持する予定であった。この変更には資金が投入されず、計画は放棄された。

目的

モジュールの生命維持システム( ECLSS ) は、廃水を再利用して乗組員が使用できるようにし、乗組員が呼吸するための酸素を生成します。さらに、トランキリティには大気から汚染物質を除去し、ISS の大気成分を監視/制御する大気再生システムが搭載されています。また、トランキリティには、搭乗乗組員をサポートするための廃棄物および衛生室(トイレ)も搭載されています。

Tranquilityは主に、 Cupolaに関連した運動、保管、ロボット工学の作業に使用されます。

打ち上げ、停泊、および他のステーションコンポーネントへの接続

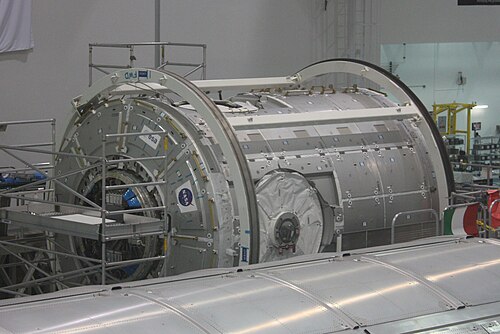

トランクウィリティは2009年まで、トリノのタレス・アレニア・スペースのクリーンルームに保管されていた。 ^{[5] 2009年5月17日に}ケネディ宇宙センター（KSC）に輸送され、2009年5月20日にフロリダに到着した。2009年6月8日に正式にKSCに迎えられた。^[6]

トランクウィリティは2010年2月8日にエンデバー号のSTS-130ミッションで打ち上げられた。^[7] 2010年2月12日にユニティ号の左舷に停泊した。^[8]

2017年までに運用開始が予定されているSpaceX Dragon V2とBoeing Starlinerの商業乗組員輸送機を収容するため、ISSの乗組員は2015年3月にステーションの構成作業を開始した。この作業の一環として、 Tranquilityの左舷にある与圧結合アダプタ-3は、与圧結合アダプタ-2の上にある Harmonyモジュールの天頂ポートに移動され、これらの車両のバックアップドッキングポートとして機能する。さらに、2015年5月27日には、Leonardo永久多目的モジュールが Unityの天底からTranquilityの前方左舷に移動され、SpaceXとOrbital Sciencesの商業補給サービス貨物宇宙船のバックアップポートとしてUnityが解放された。^[9]^[10]

2016年4月、スペースX CRS-8の貨物ペイロードの一部として、ビゲロー拡張活動モジュール（BEAM）がトランクイリティの後部ポートに2年間取り付けられました。 ^[11]

ポート

PMA-3、2010～2017年
ナノラックスビショップエアロック、2020年～現在

右舷

ユニティ、2010年～現在

フォワード

レオナルド、2015年～現在

後方

ビゲロー拡張アクティビティモジュール（BEAM）、2016年現在^[12]

天底

キューポラ、2010年～現在

ネーミングコンテスト

NASAは、ノード3の命名のためにオンライン投票を行った。ユーザーは、用意された4つの名前（アースライズ、レガシー、セレニティ、ベンチャー）から選ぶことも、独自の名前を提案することもできた。^[13]早期投票では、SFテレビシリーズ「ファイアフライ」のファンが、番組と映画のタイトルにもなっている宇宙船の名前でもある「セレニティ」を86%でトップに押し上げた。^[14] 2009年3月3日、ザ・コルベア・リポートのエピソードで、司会者のスティーブン・コルベアは視聴者に、オンライン投票でノード3の名前として「コルベア」を提案するよう指示した。^[15]

コルバートがノードに自分の名前をつけるよう呼びかけた後、他のいくつかのグループが投票に影響を与えようとした。例えば、いくつかの異なる環境保護団体がアマゾン熱帯雨林にちなんで「アマゾニア」という名前を推進した。彼らは、ノード3にはステーションの環境制御システムが含まれることを考えると、その名前の方が適切だと主張した。 ^[16]ユーモア作家のデイブ・バリーは、ブログの読者にノードに「バディ」という名前を付けるよう促し、これがユーザー提案の名前の6番目に人気となった。^[17] Gaia Onlineは、ノードに地球のギリシャの女神にちなんで「ガイア」という名前を付けることで、ユーザーに「ガイアを宇宙に送ろう」と呼びかけた。 ^[18]そして、「ガイア」はユーザー提案の名前の3番目に選ばれた。^[17]他に人気のあったユーザー提案には、「myYearbook」、「SocialVibe」、「Ubuntu 」、サイエントロジーの銀河の支配者の名前「ゼヌ」などがあった。^[17]

「セレニティ」はNASAが提供した名前の中で70%の票を獲得して最有力候補だったが、全体では「コルバート」に4万票以上の差をつけられ2位となった。^[17]しかし、命名コンテストのルールでは、投票結果は考慮されるものの、NASAが適切なノード名を選択する最終決定権を持つとされている。^[13] 2009年4月6日、スティーブン・コルバートは冗談で、ノード名が自分の名前でなければ訴訟を起こすと脅した。^[19]さらに、米国下院議員チャカ・ファッターは、民主主義と投票結果に注意を払うのは地上の組織だけに限定されるべきではないと考えており、議会の権限を使ってNASAにコルバートの投票を尊重させるつもりだと述べた。^[20]

2009年4月14日、宇宙飛行士のスニータ・ウィリアムズがコルベア・リポートに出演し、ノードの名前がトランクウィリティになると発表した。この名前は、静かの海へのアポロ11号の最初の月面着陸40周年を記念して選ばれた。^[21]しかし、宇宙飛行士が運動に使うトレッドミルは、「複合運用荷重ベアリング外部抵抗トレッドミル」の略で「COLBERT」と名付けられ、トランクウィリティに設置されている。^[22]コルバートは興奮し、喜んでこの申し出を受け入れた。トレッドミルは2009年8月28日にスペースシャトルミッションSTS-128で宇宙へ旅立ち、最終的には STS-130でトランクウィリティノードに設置された。

画像ギャラリー

エンデバーからユニティノードのインストール位置まで移動中のTranquility。
トランクウィリティ号の地球側のポートに設置された直後のキューポラ。
キューポラを取り付けた静寂。
PMA-3 はトランクウィリティの端に移動されました。上部には発射保護カバーがまだ取り付けられたキューポラが見えます。
断熱材が取り除かれた後、キューポラにしがみつく宇宙飛行士ニコラス・パトリック氏。
左上隅に見えるトランキリティとキューポラおよび PMA-3。
