ユニティ（ISSモジュール）

団結

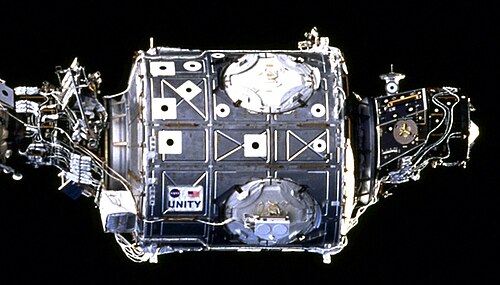

1998年12月にザーリャに停泊した直後のスペースシャトル・ エンデバー号から撮影されたユニティ号
モジュール統計
コスパーID	1998-069F
の一部	国際宇宙ステーション
発売日	1998年12月4日 08:35:34 UTC
打ち上げロケット	スペースシャトル エンデバー
停泊中	1998年12月6日（ザリア 転送）
質量	11,612 kg (25,600 ポンド)
長さ	5.47メートル（17.9フィート）
直径	4.57メートル（15.0フィート）

ユニティはノード1としても知られ、国際宇宙ステーション（ISS）の米国製コンポーネント初となる。ボーイング社がNASA向けに鋼鉄で製造したこの円筒形のモジュールは、軌道上の実験室のロシア軌道セグメントと米国軌道セグメントを結ぶ重要なリンクとして機能している。

ユニティは、1998年12月4日、スペースシャトル エンデバー号のSTS-88で打ち上げられました。2日後、ユニティは先に打ち上げられたザーリャモジュールに結合され、ISSコンポーネント間の最初の接続となりました。ユニティの6つの共通結合機構(CBM)位置(前方、後方、左舷、右舷、天頂、天底)は、他のモジュールとの接続を容易にします。打ち上げ時には、2つのCBM位置に加圧結合アダプタ(PMA)が取り付けられ、そのうちの1つによりザーリャと結合することができました。

直径4.57メートル（15.0フィート）、長さ5.47メートル（17.9フィート）のユニティは、NASAのマーシャル宇宙飛行センターで建造されました。これは、ハーモニーとトランクィリティと結合した3つの接続モジュールの最初のものです。

ユニティ（および取り付けられた2つのPMA）は、STS-88でスペースシャトルエンデバー（OV 105）の主要貨物として軌道に運ばれました。これは、ステーションの組み立て専用の最初のスペースシャトルミッションでした。1998年12月6日、STS-88の乗組員は、ユニティの後方バースポートにあるPMAのドッキングポートを、すでに軌道に乗っていたザーリャモジュールの前方ハッチに結合しました。（ザーリャは、ロシアと米国の混合資金でロシアで製造されたコンポーネントで、数日前にロシアのプロトンロケットでカザフスタンのバイコヌールから打ち上げられました。）これは、2つのステーションモジュール間で行われた最初の接続でした。

ユニティには、軸方向に2つ、放射状に4つの共通結合機構(CBM) ポートがある。ザーリャモジュールへの接続に加えて、ユニティは米国のデスティニー実験モジュール( STS-98で追加)、Z1 トラス( STS-92で追加されたステーションの初期の外部フレームワーク)、PMA-3 (これもSTS-92で追加)、およびクエストジョイント エアロック( STS-104で追加) にも接続する。STS -120の間、ハーモニーモジュールは一時的にユニティの左舷ハッチに結合された。マルチウィンドウのキューポラを備えたトランクィリティは、 STS-130ミッション中にユニティの左舷に取り付けられ、レオナルドはSTS-133中に天底ハッチに追加された。

さらに、レオナルドとラファエロの 多目的補給モジュールはそれぞれ複数のミッションで ユニティに結合されました。

天底

フォワード

PMA-2経由

• デスティニー、2001年～現在（ PMA-2は2001年のSTS-98中にデスティニー前方に移設され、2007年のSTS-120中に再びハーモニー前方^{に移設された。 [1]}）

後部

• ザリア（ PMA-1経由）、1998年～現在

右舷

• クエスト、2001年～現在

ポート

• 静寂、2010年～現在

天頂

• Z1トラス、2000年～現在

宇宙ステーションの流体、環境制御および生命維持システム、電気およびデータシステムなどの重要な資源は、宇宙ステーションの作業エリアと居住エリアに供給するためにユニティを経由して送られます。ユニティノードには、50,000を超える機械部品、流体とガスを運ぶ216本のライン、6マイルのワイヤーを使用した121本の内部および外部電気ケーブルが設置されました。^{[2]ユニティの主要構造は}アルミニウムで作られています。^[3]

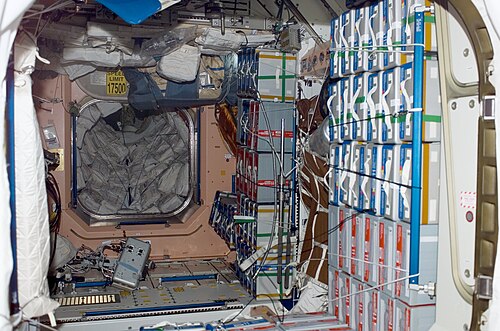

宇宙ステーションの建設中、2003年に乗組員がハッチ（FGBに通じる）に2つの速度制限標識を設置し、軌道速度をmphとkm/hで示した。^[4]

エンデバー号での打ち上げに先立ち、円錐形の与圧結合アダプタ（PMA）がユニティの船尾と船首の結合機構に取り付けられていた。ユニティと2つの結合アダプタを合わせた重量は約11,600 kg（25,600 lb）であった。アダプタにより、スペースシャトルやロシアのモジュールが使用するドッキングシステムをノードのハッチや結合機構に接続することができる。^[2] PMA-1は現在、ユニティをザーリャに恒久的に結合しており、PMA-2はシャトルのドッキングポートを提供している。PMA-1の外部には、ユニティの初期の指揮統制に役立ったコンピューター、つまりマルチプレクサ/デマルチプレクサ（MDM）が取り付けられている。ユニティにはまた、初期のステーション組み立て作業中にロシアの通信システムを補完するため、データ、音声、低データレートのビデオをヒューストンミッションコントロールセンターと通信できる初期の通信システムが装備されている。 PMA-3 は、STS-92の乗組員によってユニティの天底結合機構に取り付けられました。

残りの2つのステーション接続モジュール、つまりノードは、NASAと欧州宇宙機関（ESA）の合意の一環として、イタリアのAlenia Aerospazio社によって製造された。ハーモニー（ノード2とも呼ばれる）とトランクイリティ（ノード3とも呼ばれる）はユニティよりもわずかに長く、全長は約6.4メートル（21フィート）である。6つの結合ポートに加えて、それぞれ8つの国際標準ペイロードラック（ISPR）を保持できる。比較すると、ユニティは4つのISPRしか保持できない。ESAは、コロンバス実験モジュールと他のESA機器を シャトルで打ち上げるための費用の一部としてノード2と3を製造した。
