Loading article…

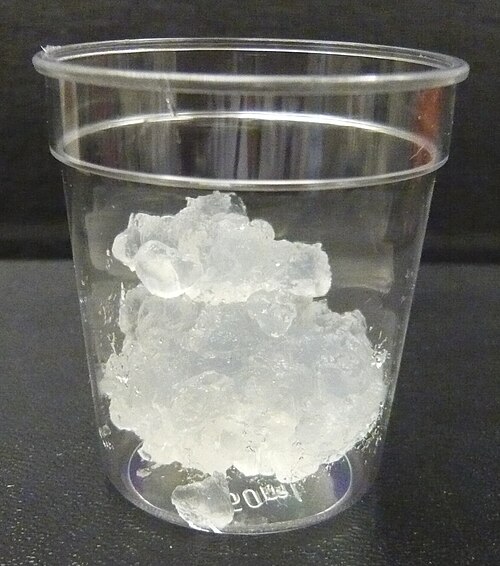

ナノセルロースとは、少なくとも 1 つの次元がナノスケールであるセルロース材料のグループを指す用語です。ナノセルロース材料の例には、ミクロフィブリル化セルロース、セルロースナノファイバー、セルロースナノクリスタルなどがあります。ナノセルロースは、さまざまな製造プロセスを通じて天然セルロース繊維から得られます。この材料グループは、幅広い潜在的用途に適した興味深い特性を備えています。
用語
ミクロ繊維セルロース
マイクロセルロース（MFC）は、ナノスケールとミクロンスケールの粒子の混合物を含むため、セルロースナノファイバーやナノクリスタルよりも不均一なナノセルロースの一種です。この用語は、セルロースナノファイバーを指すために誤って使用されることがあります。[1] [2]
セルロースナノファイバー
セルロースナノファイバー（CNF）は、ナノフィブリル化セルロース（NFC）とも呼ばれ、高アスペクト比（長さと幅の比）を持つナノサイズのセルロース原繊維です。典型的な原繊維の幅は5～20ナノメートルで、長さは幅広く、通常は数マイクロメートルです。
天然セルロース（一般的には木材パルプ）から高圧、高温、高速衝撃均質化、粉砕、またはマイクロ流動化（下記製造方法参照）によってフィブリルを分離することができる。 [3] [4] [5]
セルロースナノ結晶
セルロースナノクリスタル（CNC）またはナノ結晶セルロース（NCC）は、結晶性の高い棒状のナノ粒子です。[6] [7]これらは通常、負に帯電した基で覆われており、水中でコロイド状に安定しています。通常、CNFよりも短く、典型的な長さは100〜1000ナノメートルです。[8]
バクテリアナノセルロース
セルロースを生成する細菌の中には、ナノセルロース材料の製造に使用されているものもあり、これらはバクテリアナノセルロースと呼ばれています。[9]最も一般的な例は、Medusomyces gisevii （紅茶キノコの製造に関与する細菌）とKomagataeibacter xylinus （ナタデココの製造に関与する細菌）です。詳細については、バクテリアセルロースを参照してください。この命名の違いは、これらの材料が、木材や綿のセルロースで作られたより伝統的な材料と比較して、非常に特殊な形態をしていることに起因している可能性があります。実際には、バクテリアナノセルロース材料は、木材や綿の対応する材料よりも大きいことがよくあります。
歴史
ナノセルロース材料の発見は、1940 年代後半のセルロース繊維の加水分解に関する研究にまで遡ります。 [2]最終的に、セルロースの加水分解は繊維の不規則な結晶間部分で優先的に起こるようだということが判明しました。[10]これにより、コロイド的に安定した結晶性の高いナノロッド粒子が得られました。[11] [12] [13]これらの粒子は最初はミセルと呼ばれていましたが、その後、セルロースナノクリスタル(CNC)、ナノ結晶セルロース(NCC)、セルロース (ナノ) ウィスカーなど、複数の名前が付けられましたが、この最後の用語は現在はあまり使用されていません。[2]その後、 OA Battistaによる研究では、より穏やかな加水分解条件では、結晶性ナノロッドはミクロンサイズの物体として凝集したままであることが示されました。[14] [15]この材料は後に微結晶セルロース(MCC)と呼ばれ、 FMC Corporationによって Avicel という名前で商品化されました。[16]
ミクロフィブリル化セルロース（MFC）は、1980年代にワシントン州シェルトンのITTレイヨニア研究所でターバック、スナイダー、サンドバーグによって発見されました。[17] [18] [19]この用語は、木材パルプをガウリンタイプのミルクホモジナイザーに高温高圧で通し、続いて硬い表面に押し出して衝撃を与えることで調製されたゲル状物質を説明するために使用されました。後の研究では、ウィッパニーにあるITTレイヨニア東部研究部門（ERD）研究所のFWヘリックも、ゲルの乾燥粉末形態を作成する研究を発表しました。[20] [19]レイヨニアは企業としてスケールアップを追求することはなく、セルロースのこの新しい用途を追求したい人に自由なライセンスを与えました。 [要出典]むしろ、ターバックらは、セルロースのこの新しい用途を追求したい人にスケールアップを追求することを決定しました。 1)食品、化粧品、製紙、繊維、不織布などの増粘剤やバインダーとしての使用を含むMFCの新たな用途の発見、2)MFC製造のエネルギー要件を下げるための膨潤およびその他の技術の評価を追求した。[21] MFCの最初のMFCパイロット生産工場は、2010年にInnventia AB（スウェーデン）によって設立されました。[22]
製造
セルロース源
ナノセルロース材料は、木材、綿、農業[23]または家庭廃棄物[24] 、 藻類[25] 、細菌または尾索動物を含むあらゆる天然セルロース源から製造することができます。木材パルプの形の木材は現在、ナノセルロース材料の工業生産に最も一般的に使用されている出発材料です。
ナノセルロース繊維
ナノセルロース繊維（MFC および CNF）は、セルロース繊維を高せん断力にさらしてナノ繊維に剥離する機械的方法を使用してセルロース繊維から分離することができます。この目的のために、高圧ホモジナイザー、グラインダー、またはマイクロフルイダイザーを使用できます。[引用が必要]このプロセスは非常に大量のエネルギーを消費し、30 MWh/トンを超える値も珍しくありません。[引用が必要]
この問題に対処するために、酵素的/機械的前処理や、カルボキシメチル化やTEMPO媒介酸化などによる荷電基の導入が行われることがあります。[26]これらの前処理により、エネルギー消費を1 MWh/トン未満に削減できます。[要出典]「ニトロ酸化」は、生の植物バイオマスから直接カルボキシセルロースナノファイバーを調製するために開発されました。ナノセルロースを抽出するための処理ステップが少ないため、ニトロ酸化法は、費用対効果が高く、化学的指向が少なく、カルボキシセルロースナノファイバーを抽出するための効率的な方法であることがわかりました。[27] [28]ニトロ酸化を使用して得られた機能化ナノファイバーは、鉛、[29] カドミウム、[30]ウランなどの重金属イオン不純物を除去するための優れた基質であることがわかりました。[31]
綿リンターからナノセルロースを製造する化学機械プロセスは、1日あたり10kgの生産能力で実証されている。[32]
セルロースナノ結晶
セルロースナノクリスタル（CNC）は、天然セルロース繊維の酸加水分解によって形成され、最も一般的には硫酸または塩酸が使用されます。天然セルロースの無秩序な部分は加水分解され、慎重なタイミングの後、残りの結晶部分は遠心分離と水に対する透析によって酸性溶液から回収できます。最終的な寸法は、セルロースの供給源、その履歴、加水分解条件、および精製手順によって異なります。[33] CNCは、さまざまな供給源とプロセスを使用するさまざまな企業によって商品化されており、さまざまな製品が利用可能です。[34] [35]
その他のセルロース系ナノ粒子
硝酸-リン酸処理によって調製された球形のカルボキシセルロースナノ粒子は、非イオン性の形で分散状態で安定している。[36]
構造と特性
寸法と結晶度

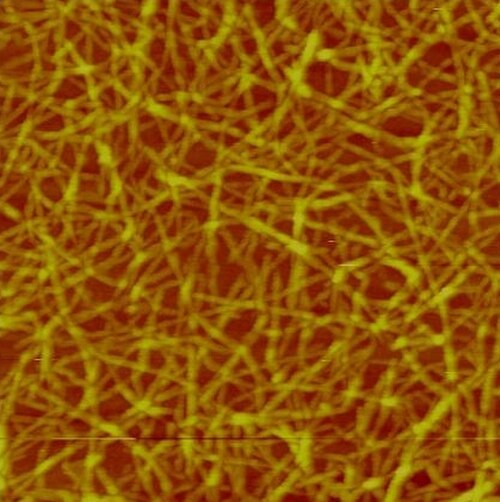

さまざまな原料から得られるナノセルロースの超微細構造は、広範囲に研究されてきました。透過型電子顕微鏡(TEM)、走査型電子顕微鏡(SEM)、原子間力顕微鏡(AFM)、広角 X 線散乱(WAXS)、小入射角 X 線回折、固体13 C 交差分極マジック角回転(CP/MAS)、核磁気共鳴(NMR)、分光法などの技術が、典型的な乾燥ナノセルロースの形態を特徴付けるために使用されてきました。[引用が必要]
顕微鏡技術と画像解析を組み合わせることで、フィブリルの幅に関する情報を得ることができますが、絡み合いや個々のナノフィブリルの両端を識別するのが難しいため、フィブリルの長さを決定することはより困難です。[37] [38] [ページが必要]また、ナノセルロース懸濁液は均質ではない可能性があり、セルロースナノフィブリルやナノフィブリル束などのさまざまな構造成分で構成されている可能性があります。[39]
酵素処理したナノセルロース繊維の懸濁液の研究では、クライオ TEM を使用してサイズとサイズ分布が確立されました。繊維は、ほとんどが直径約 5 nm で単分散していることがわかりましたが、時折、より厚い繊維束も存在しました。[40]超音波処理と「酸化前処理」を組み合わせることで、横方向の寸法が 1 nm 未満のセルロースミクロ繊維が AFM で観察されました。厚さ寸法の下限は約 0.4 nm で、これはセルロース単層シートの厚さに相当します。[41]
凝集体の幅は、スウェーデンのInnventia ABが開発したCP/MAS NMRで測定できます。この方法は、ナノセルロース（酵素前処理）でも機能することが実証されています。NMR法では平均幅17 nmが測定されており、SEMおよびTEMとよく一致しています。TEMを使用した場合、カルボキシメチル化パルプのナノセルロースでは15 nmという値が報告されています。ただし、より細いフィブリルも検出されます。Wågbergらは、電荷密度が約0.5 meq./gのナノセルロースのフィブリル幅は5～15 nmであると報告しました。[42] Isogaiらのグループは、電荷密度が1.5 meq./gのTEMPO酸化セルロースのフィブリル幅は3～5 nmであると報告しました。[43]
パルプの化学はナノセルロースの微細構造に大きな影響を与えます。カルボキシメチル化によりフィブリル表面の荷電基の数が増加し、フィブリルが解放されやすくなり、フィブリル幅が10～30 nmの酵素前処理ナノセルロースと比較して、より小さく均一なフィブリル幅（5～15 nm）が得られます。[44]ナノセルロースの結晶度と結晶構造。ナノセルロースはセルロース結晶I組織を示し、結晶度はナノセルロースの調製によって変化しません。結晶度の典型的な値は約63％でした。[44]
粘度
ナノセルロース分散液のレオロジーが調査されている。[45] [40]および、0.125% から 5.9% までのすべてのナノセルロース濃度において、貯蔵弾性率と損失弾性率は角周波数に依存しないことが明らかになった。貯蔵弾性率の値は、CNC の結果 (3% 濃度で 102 Pa) と比較して特に高く (3% 濃度で 104 Pa) [40]なっている。 [45]また、濃度が 0.125% から 5.9% に増加すると貯蔵弾性率が 5 桁増加するため、濃度依存性も強い。ナノセルロースゲルは、せん断減粘性も高い (せん断力の導入により粘度が失われる)。せん断減粘性挙動は、さまざまなコーティング用途で特に有用である。[40]
これは擬似塑性であり、チキソトロピーを示します。チキソトロピーとは、通常の状態では濃厚（粘性）ですが、振ったりかき混ぜたりすると粘性が低くなる特定のゲルまたは流体の特性です。せん断力が除去されると、ゲルは元の状態にほぼ戻ります。
機械的性質
結晶性セルロースの剛性は約 140～220 GPa で、ケブラー繊維に匹敵し、ガラス繊維よりも優れています。これらはどちらもプラスチックの強化に商業的に使用されています。ナノセルロースから作られたフィルムは、高強度 (200 MPa以上)、高剛性 (約 20 GPa ) [46]ですが、高ひずみ[明確化が必要] (12%) がありません。その強度/重量比はステンレス鋼の 8 倍です。[47]ナノセルロースから作られた繊維は、高強度 (最大 1.57 GPa) と高剛性 (最大 86 GPa) を備えています。[48]
バリア特性
半結晶性ポリマーでは、結晶領域はガス不透過性であると考えられている。比較的高い結晶性のため、[44]ナノファイバーが強い繊維間結合（高い凝集エネルギー密度）によって密なネットワークを形成する能力と相まって、ナノセルロースはバリア材料として機能する可能性があることが示唆されている。[43] [49] [50]報告された酸素透過性の値の数は限られているが、報告ではナノセルロースフィルムに高い酸素バリア特性があるとされている。ある研究では、約 5 μm の薄いナノセルロースフィルムの酸素透過性が 23 °C、0% RH で0.0006 (cm 3 μm)/(m 2 day kPa) であると報告されている。 [49]関連する研究では、ポリ乳酸（PLA）フィルムの表面にナノセルロース層を追加すると、PLA フィルムの酸素透過性が 700 倍以上減少することが報告されている。[43]
ナノセルロースフィルムの密度と多孔性がフィルムの酸素透過性に及ぼす影響が研究されてきた。[51]一部の研究者はナノセルロースフィルムに大きな多孔性があると報告しているが[52] [46] [53]、これは高い酸素バリア特性と矛盾しているように思われる。一方、Aulinら[49]はナノセルロースフィルムの密度を結晶性セルロース（セルロースIβ結晶構造、1.63 g/cm 3）の密度に近い値と測定し[54]、多孔性がゼロに近い非常に緻密なフィルムであることを示す。
セルロースナノ粒子の表面官能基を変えると、ナノセルロースフィルムの透過性にも影響を与える可能性があります。負に帯電したCNCで構成されたフィルムは、負に帯電したイオンの透過を効果的に減らすことができますが、中性イオンにはほとんど影響がありません。正に帯電したイオンは膜に蓄積することが分かりました。[55]
マルチパラメトリック表面プラズモン共鳴は、天然、改質、コーティングされたナノセルロースのバリア特性を研究する方法の1つです。さまざまな防汚、水分、溶媒、抗菌バリア処方の品質をナノスケールで測定できます。吸着速度と膨潤度はリアルタイムでラベルフリーで測定できます。[56] [57]
液晶、コロイドガラス、ハイドロゲル
ナノセルロース（主に剛性CNC）は、異方性形状と表面電荷のため、排除体積が大きく、臨界体積分率を超えるとコレステリック液晶に自己組織化します。 [58]ナノセルロース液晶は、粒子レベルで右ねじれのため左利きです。[59]ナノセルロースの相挙動は、イオン電荷遮蔽の影響を受けやすいです。イオン強度の増加は、ナノセルロース分散液の吸着ガラスへの停止を引き起こします。[60]イオン強度がさらに増加すると、ナノセルロースは凝集してハイドロゲルになります。[61]ナノセルロース内の相互作用は弱く可逆的であるため、ナノセルロース懸濁液とハイドロゲルは自己修復性があり、注入材料[62]または3D印刷インクとして適用できます。 [63]
バルクフォームとエアロゲル
ナノセルロースは、均質または複合配合でエアロゲル/フォームの製造にも使用できます。ナノセルロースベースのフォームは、ポリスチレンベースのフォームを置き換えるために、包装用途で研究されています。Svaganらは、ナノセルロースが凍結乾燥技術を使用してデンプンフォームを強化する能力があることを示しました。 [64]木材ベースのパルプ繊維の代わりにナノセルロースを使用する利点は、ナノフィブリルがデンプンフォームの薄いセルを強化できることです。さらに、さまざまな凍結乾燥および超臨界COを適用して純粋なナノセルロースエアロゲルを調製することができます。
2乾燥技術。エアロゲルとフォームは多孔質テンプレートとして使用できます。[65] [66]セルロース I ナノフィブリル懸濁液から調製された強靭な超高多孔性フォームが Sehaqui らによって研究されました。フォーム内の密度とナノフィブリルの相互作用を制御することで、圧縮を含む幅広い機械的特性が得られました。[67] CNC は、低出力超音波処理下で水中でゲル化することもでき、セルロースエアロゲルの中で報告されている表面積が最も高く (>600 m2/g)、乾燥中の収縮率が最も低い (6.5%) エアロゲルが生成されます。[66] Aulin らによる別の研究[68]では、凍結乾燥によるナノセルロースの構造化多孔質エアロゲルの形成が実証されました。エアロゲルの密度と表面テクスチャは、凍結乾燥前のナノセルロース分散液の濃度を選択することにより調整されました。フッ素化シランの化学蒸着法を用いてエアロゲルを均一にコーティングし、非極性液体/油に対する濡れ性を調整した。著者らは、凍結乾燥法とナノセルロース分散液の濃度変化によって作り出される異なるスケールの粗さと多孔度を使用して、セルロース表面の濡れ挙動を超濡れ性と超撥水性の間で切り替えることが可能であることを実証した。しかし、構造化された多孔質セルロースフォームは、比較的大量のナノフィブリルが内部に分散したセルロース繊維の開放多孔質ネットワークを生合成する細菌のグルコノバクター株によって生成されたセルロースに対して凍結乾燥法を利用することによっても得られる。オルソンら[69]は、これらのネットワークに金属水酸化物/酸化物前駆体をさらに含浸させることができ、それがセルロースナノファイバーに沿ってグラフトされた磁性ナノ粒子に容易に変換できることを実証した。磁性セルロースフォームは、ナノセルロースの数多くの新しい用途を可能にする可能性があり、60 mg のセルロースエアロゲルフォーム内で 1 グラムの水を吸収する初の遠隔作動型磁性スーパースポンジが報告されました。特に、これらの高度に多孔質のフォーム (>98% 空気) は、強力な磁性ナノペーパーに圧縮することができ、さまざまな用途で機能膜として使用できる可能性があります。
ピカリングエマルジョンとフォーム
ナノセルロースはピカリング機構によってエマルジョンや泡を安定化させることができる。すなわち、ナノセルロースは油水界面または空気水界面に吸着し、エネルギー的に不利な接触を防ぐ。ナノセルロースは、4～10μmの液滴サイズを持つ水中油型エマルジョンを形成し、数か月間安定しており、高温やpHの変化に耐えることができる。[70] [71]ナノセルロースは油水界面張力を低下させ[72] 、その表面電荷がエマルジョン液滴内に静電反発を引き起こす。塩誘導電荷スクリーニングにより、液滴は凝集するが合体せず、強力な立体安定化を示している。[73]エマルジョン液滴はヒトの胃の中でも安定したままで、胃の脂肪分解に抵抗し、それによって脂質の吸収と満腹感を遅らせます。[74] [75]エマルジョンとは対照的に、天然ナノセルロースは一般に泡のピカリング安定化には適していません。これは主に親水性の表面特性が原因で、 90°未満の接触角が不利になるためです（水相で濡れることが好ましい）。[76]疎水性表面改質またはポリマーグラフトを使用すると、ナノセルロースの表面疎水性と接触角を高めることができ、泡のピカリング安定化も可能になります。[77]表面疎水性をさらに高めることで、逆油中水型エマルジョンが得られ、接触角が90°を超えます。[78] [79]さらに、ナノセルロースは、2つの互換性のない水溶性ポリマーが存在する場合でも、水中水型エマルジョンを安定化できることが実証されました。[80]
セルロースナノファイバープレート
ボトムアップアプローチは、低密度、高強度、高靭性、優れた熱寸法安定性を備えた高性能バルク材料、セルロースナノファイバープレート（CNFP）を作成するために使用できます。セルロースナノファイバーハイドロゲルは生合成によって作成されます。次に、ハイドロゲルをポリマー溶液で処理するか、表面改質して、80℃でホットプレスします。その結果、優れた機械加工性を備えたバルク材料が得られます。「CNFPの超微細ナノファイバーネットワーク構造により、より広範な水素結合、高い面内配向、およびミクロフィブリルネットワークの「3方向分岐点」が得られます。」[81]この構造により、応力が分散され、亀裂の形成と伝播に対する障壁が追加され、CNFPに高い強度がもたらされます。この構造の弱点は、圧縮された層間の結合であり、剥離につながる可能性があります。剥離を減らすために、ハイドロゲルをケイ酸で処理すると、ホットプレス中に層間に強力な共有架橋が形成されます。[81]
表面改質
ナノセルロースの表面改質は現在大きな注目を集めている。[82]ナノセルロースは、反応可能な高濃度のヒドロキシル基を表面に有する。しかし、水素結合は表面ヒドロキシル基の反応性に強く影響する。さらに、異なるバッチ間で許容できる再現性を得るためには、ナノセルロースの表面にあるグルコシドやリグニン断片などの不純物を表面改質の前に除去する必要がある。[83]
安全面
ナノセルロースの加工では、摩擦粉砕や噴霧乾燥の際に微粒子に著しくさらされることはない。ナノセルロースへの曝露後、マウスやヒトのマクロファージに対する炎症作用や細胞毒性の証拠は観察されていない。毒性研究の結果は、ナノセルロースは細胞毒性がなく、マクロファージの炎症系に何ら影響を与えないことを示唆している。さらに、ナノセルロースは環境に関連する濃度ではビブリオ・フィシェリに対して急性毒性を示さない。[84]
ナノセルロースを含む経口食品や医薬品製剤に関する研究が強化されているにもかかわらず、ナノセルロースは一般的に安全であるとは認識されていません。ナノセルロースは、試験管内腸上皮[85] [86] [87]または動物モデルにおいて、限られた毒性と酸化ストレスを示すことが実証されています。[88] [89] [90]
潜在的な用途
ナノセルロースの特性（例えば、機械的特性、フィルム形成特性、粘度など）は、多くの用途にとって興味深い材料となっています。[91]
紙および板紙
紙および板紙製造の分野では、ナノセルロースは繊維間の結合強度を高め、紙材料を強力に強化すると期待されています。[94] [95] [96]ナノセルロースは、耐油性の紙のバリアとして、また、汎用紙および板紙製品の保持力、乾燥強度、湿潤強度を高めるウェットエンド添加剤として有用である可能性があります。[97] [98] [99] [100]紙および板紙の表面にコーティング材として CNF を塗布すると、バリア特性、特に空気抵抗[101]と耐油性[101]が向上することが示されています。 [102 ] [97]また、板紙の構造特性（より滑らかな表面）も向上します。[103]低固形分での MFC/CNF 懸濁液の粘度が非常に高いため、紙/板紙にこれらの懸濁液を塗布するために使用できるコーティング技術の種類が制限されます。紙/板紙へのMFC表面塗布に利用されるコーティング方法には、ロッドコーティング、[98]、サイズプレス、[102]、スプレーコーティング、[104]、フォームコーティング[105]、スロットダイコーティング[101]などがあります。板紙のバリア性、機械特性、印刷特性を向上させるために、鉱物顔料とMFC混合物をウェットエンドで表面塗布する方法も研究されています。[106]
ナノセルロースは、柔軟で光学的に透明な紙の製造に使用できます。このような紙は、リサイクル可能で、生物と適合し、容易に生分解されるため、電子機器の魅力的な基板です。[93]
複合
上述のように、ナノセルロースの特性はプラスチックの強化に興味深い材料となる。ナノセルロースは、クモの糸よりも強くて硬いフィラメントに紡ぐことができる。[48] [107]ナノセルロースは、熱硬化性樹脂、デンプンベースのマトリックス、大豆タンパク質、ゴムラテックス、ポリ乳酸の機械的特性を改善することが報告されている。ハイブリッドセルロースナノフィブリル粘土鉱物複合材料は、興味深い機械的特性、ガスバリア性、難燃性を示す。[108]複合材料の用途としては、コーティングやフィルム、 [109]塗料、フォーム、包装材などが挙げられる。
食べ物
ナノセルロースは、さまざまな食品の増粘剤、香味剤、懸濁安定剤として使用される炭水化物添加物の低カロリー代替品として使用できます。[110]フィリング、クラッシュ、チップ、ウェーハ、スープ、グレービー、プリンなどの製造に役立ちます。食品への応用は、ナノセルロースゲルのレオロジー挙動から生まれます。
衛生用品および吸収性製品
この分野での用途としては、超吸水性材料（失禁パッド材料など）、超吸収性ポリマーと一緒に使用されるナノセルロース、組織、不織布製品、吸収構造におけるナノセルロース、抗菌フィルムなどがあります。[要出典]
エマルジョンと分散
ナノセルロースは、他の分野における乳化分散液の応用全般において潜在的な用途がある。[111] [112]
医療、化粧品、医薬品
ナノセルロースを化粧品や医薬品に使用することが提案されています。
- 生理用ナプキン、タンポン、おむつ、または創傷被覆材として使用される凍結乾燥ナノセルロースエアロゲル
- ナノセルロースを化粧品の複合コーティング剤として使用（例：髪、まつ毛、眉毛、爪）
- 腸疾患の治療のための錠剤形態の乾燥固体ナノセルロース組成物
- 生物学的化合物および生物学的化合物をコードする核酸のスクリーニングのためのナノセルロースフィルム
- 白血球を含まない輸血用のナノセルロースを部分的にベースとしたフィルター媒体
- ナノセルロースとポリヒドロキシ化有機化合物を含む頬歯用製剤
- 粉末ナノセルロースは医薬品組成物の賦形剤としても提案されている。
- 光反応性有害物質除去剤の組成物中のナノセルロース
- バイオメディカルおよびバイオテクノロジーへの応用が期待される弾性クライオ構造ゲル[113]
- 3D細胞培養用マトリックス
バイオベースのエレクトロニクスとエネルギー貯蔵

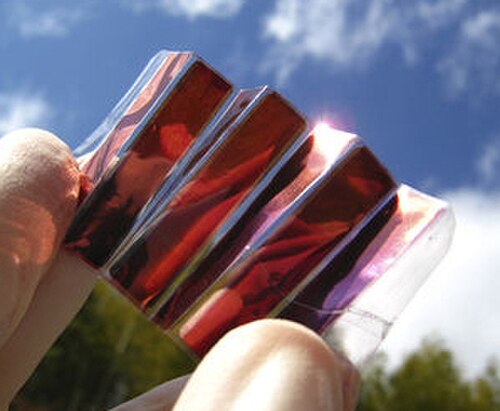

ナノセルロースは、新しいタイプの「バイオベースエレクトロニクス」への道を開くことができます。そこでは、インタラクティブな材料をナノセルロースと混合して、新しいインタラクティブな繊維、フィルム、エアロゲル、ハイドロゲル、紙を作成できます。[114]たとえば、PEDOT:PSSなどの導電性ポリマーと混合したナノセルロースは相乗効果を示し、並外れた[115]電子伝導性とイオン伝導性の混合をもたらします。これは、エネルギー貯蔵アプリケーションにとって重要です。ナノセルロースとカーボンナノチューブの混合物から紡がれたフィラメントは、優れた伝導性と機械的特性を示します。[116]カーボンナノチューブで装飾されたナノセルロースエアロゲルは、堅牢で圧縮可能な3Dスーパーキャパシタデバイスに構築できます。[117] [118]ナノセルロースの構造は、バイオベースの 摩擦電気 発電機[119]やセンサーに変えることができます。
2013年4月、藻類によるナノセルロース生産の画期的進歩が、アメリカ化学会の会議で発表された。講演者は、この分野で40年以上研究の先駆者であり、アメリカ化学会の会議の一環である第1回ナノセルロース国際シンポジウムで講演したR.マルコム・ブラウン・ジュニア博士である。酢、紅茶キノコ、ナタデココを生成する細菌ファミリーの遺伝子が、藻類を「奇跡の素材」ナノセルロースを生産するための太陽光発電工場に変えるプロジェクト（科学者によると、このプロジェクトは既に最終段階に達している）の主役となった。[9]
バイオベースの着色材料
セルロースナノ結晶は、角度に依存した虹彩色を持つキラルネマチック構造[120]に自己組織化する可能性を示しています。これにより、化石ベースの代替品と比較して、金属光沢があり設置面積が小さいスパンコールなどの完全にバイオベースの顔料やグリッター、フィルムを製造することができます。
その他の潜在的な用途
- 超白色コーティング用の高散乱材料として[121]
- さまざまな溶媒中でのセルロースの溶解を活性化する
- 再生セルロース製品（繊維フィルム、セルロース誘導体など）
- タバコフィルター添加剤
- 電池セパレーターにおける有機金属修飾ナノセルロース
- 導電性材料の強化
- スピーカー膜
- 高流量膜
- コンピュータ部品[47] [122]
- コンデンサ[118]
- 軽量ボディーアーマーと防弾ガラス[47]
- 腐食抑制剤[123] [124]
- ラジオレンズ[125]
関連資料
ナノキチンは、そのナノ構造がセルロースナノクリスタルに似ていますが、キチンから抽出されます。
参照
参考文献
- ^ Osong SH、Norgren S、Engstrand P (2016年2月)。「木材ベースのミクロフィブリル化セルロースとナノフィブリル化セルロースの 処理、および製紙に関連するアプリケーション：レビュー」。セルロース。23 (1): 93–123。doi : 10.1007 /s10570-015-0798-5。ISSN 0969-0239 。
- ^ abc Charreau H、L Foresti M、 Vazquez A (2013 年 1 月 1 日)。「ナノセルロース特許動向: セルロースナノクリスタル、ミクロフィブリル化セルロース、バクテリアセルロースの特許に関する包括的レビュー」。 最近のナノテクノロジー特許。7 (1): 56–80。doi : 10.2174 /187221013804484854。hdl : 11336 /14848。PMID 22747719。
- ^ Zhu H, Luo W, Ciesielski PN, Fang Z, Zhu JY, Henriksson G, et al. (2016 年 8 月). 「グリーンエレクトロニクス、生物学的デバイス、エネルギー用途向けの木材由来材料」. Chemical Reviews . 116 (16): 9305–9374. doi :10.1021/acs.chemrev.6b00225. PMID 27459699.
- ^ クレム D、クレイマー F、モーリッツ S、リンドストローム T、アンカーフォース M、グレイ D、他。 （2011年6月）。 「ナノセルロース: 天然素材の新しいファミリー」。アンゲヴァンテ・ケミー。50 (24): 5438–5466。土井：10.1002/anie.201001273。PMID 21598362。
- ^ Habibi Y (2014 年 3 月). 「ナノセルロースの化学修飾における重要な進歩」. Chemical Society Reviews . 43 (5): 1519–1542. doi :10.1039/C3CS60204D. PMID 24316693.
- ^ Habibi Y、Lucia LA、Rojas OJ (2010 年6 月)。「セルロースナノ結晶: 化学、自己組織化、およびアプリケーション」。Chemical Reviews。110 ( 6): 3479–3500。doi : 10.1021/cr900339w。PMID 20201500 。
- ^ George J、Sabapathi SN (2015 年 11 月 4 日) 。「セルロースナノクリスタル: 合成、機能特性、およびアプリケーション」。 ナノテクノロジー、科学、アプリケーション。8 : 45–54。doi : 10.2147 / NSA.S64386。PMC 4639556。PMID 26604715。
- ^ Peng BL, Dhar N, Liu HL, Tam KC (2011). 「ナノ結晶セルロースとその誘導体の化学と応用：ナノテクノロジーの視点」(PDF) . The Canadian Journal of Chemical Engineering . 89 (5): 1191–1206. doi :10.1002/cjce.20554. 2016年10月24日時点のオリジナル(PDF)からアーカイブ。 2012年8月28日閲覧。
- ^ ab 「藻類を操作してバイオ燃料などに使える『驚異の素材』ナノセルロースを作る」newswise.com。
- ^ Nickerson RF, Habrle JA (1947年11月). 「セルロースの結晶間構造」. Industrial & Engineering Chemistry . 39 (11): 1507–1512. doi :10.1021/ie50455a024. ISSN 0019-7866.
- ^ Rånby BG (1949). 「セルロースミセルの水性コロイド溶液」(PDF) . Acta Chemica Scandinavica . 3 : 649–650. doi :10.3891/acta.chem.scand.03-0649.
- ^ Morehead FF (1950 年8月)。「酸加水分解前後のセルロース繊維の超音波分解」。Textile Research Journal。20 ( 8): 549–553。doi : 10.1177 /004051755002000803。ISSN 0040-5175 。
- ^ Mukherjee SM 、 Woods HJ (1953年4月)。 「硫酸によるセルロースの分解に関するX線および電子顕微鏡による研究」。Biochimica et Biophysica Acta。10 ( 4): 499–511。doi :10.1016/0006-3002(53)90295-9。PMID 13059015 。
- ^ US 2,978,446、バティスタ、ヒル＆スミス、「レベルオフDPセルロース製品」、1961年4月4日発行、アメリカンビスコースコーポレーションに譲渡
- ^ US 3,141,875、バティスタ、ヒル＆スミス、「酸性媒体で分解された結晶質凝集体」、1964年7月21日発行、FMCコーポレーションに譲渡
- ^ 「当社の歴史 | FMC Corp.」
- ^ Turbak AF、Snyder FW、Sandberg KR (1983)。「マイクロフィブリル化セルロース、新しい セルロース製品：特性、用途、および商業的可能性」（PDF）。応用ポリマー科学ジャーナル：応用ポリマーシンポジウム。37 ：815–827。
- ^ 「ナノセルロースの誕生」。
- ^ ab US 4,374,702、Turbak、Snyder & Sandberg、「マイクロフィブリル化セルロース」、1983-02-23 発行、International Telephone and Telegraph Corporation、ニューヨーク、NY に譲渡
- ^ Herrick FW、Casebier RL、Hamilton JK、Sandberg KR (1983 年 1 月)。「ミクロフィブリル化セルロース: 形態とアクセシビリティ」。J . Appl. Polym. Sci.: Appl. Polym. Symp.; (米国) . 37 . OSTI 5039044。
- ^ Turbak, AF, Snyder, FW および Sandberg, KR (1984)「マイクロフィブリル化セルロース - 商業的に重要な新しい組成」、1984 年不織布シンポジウム、サウスカロライナ州マートルビーチ、4 月 16 ～ 19 日。TAPPI プレス、ジョージア州アトランタ。pp 115 ～ 124。
- ^ Ankerfors M (2012). マイクロフィブリル化セルロース: エネルギー効率の高い製造技術と主な特性(PDF) (学位論文). スウェーデン: 王立工科大学. ISBN 978-91-7501-464-7。
- ^ Almashhadani AQ、Leh CP、Chan SY 、 Lee CY、Goh CF（2022年6月）。「非木質バイオマスからの酸加水分解によるナノ結晶セルロースの単離：加水分解パラメータの重要性」。炭水化物ポリマー。286 ：119285。doi ：10.1016/ j.carbpol.2022.119285。PMID 35337507 。
- ^ Abbasi A、Makhtoumi Y、Wu Y、Chen G（2024年6月1日）。「家庭ごみから抽出し たセルロースナノクリスタルの特性評価と種子発芽への応用」。炭水化物ポリマー技術と応用。7 ：100409。doi ： 10.1016 / j.carpta.2023.100409。ISSN 2666-8939 。
- ^ El Achaby M、Kassab Z、Aboulkas A、Gaillard C、Barakat A (2018 年 1 月)。「セルロースナノクリスタルの製造のための紅藻廃棄物の再利用とポリマーナノ複合材料への応用」( PDF)。International Journal of Biological Macromolecules。106 : 681–691。doi :10.1016/ j.ijbiomac.2017.08.067。PMID 28823511 。
- ^ “マーカス・ワレンバーグ賞: 2015 – 磯貝彰、斉藤次之、日本、西山義治、フランス”. mwp.org/。 2015 年 3 月 16 日。2018 年1 月 23 日に取得。
- ^ Sharma PR、 Joshi R、 Sharma SK、Hsiao BS（2017年8月）。「未処理バイオマスからカルボキシセルロースナノファイバーを調製する簡単な方法」。Biomacromolecules。18 （8）：2333–2342。doi ：10.1021/acs.biomac.7b00544。PMID 28644013 。
- ^ Sharma PR、Zheng B、Sunil KS、Zhan C、Wang R、Bhatia SR、他 (2018)。「ニトロ酸化法で作製した高アスペクト比カルボキシセルロースナノファイバーとそのナノペーパー特性」ACS Applied Nano Materials。1 ( 8): 3969–3980。doi :10.1021/acsanm.8b00744。S2CID 139513681 。
- ^ Sharma PR、Chattopadhyay A、Sunil KS、Lihong GS 、 Benjamin SH (2018)。「ニトロ酸化法で調製したカルボキシセルロースナノファイバーを使用した水からの鉛除去」。セルロース。25 (3): 1961–1973。doi : 10.1007 /s10570-018-1659-9。S2CID 103880950 。
- ^ Sharma PR, Chattopadhyay A, Sharma SK, Geng L, Amiralian N, Martin D, et al. (2018). 「スピニフェックス由来ナノセルロースは水からカドミウム(II)を除去するための効果的な吸着剤として」ACS Sustainable Chemistry & Engineering 6 ( 3): 3279–3290. doi :10.1021/acssuschemeng.7b03473.
- ^ Sharma PR、Chattopadhyay A、Sharma SK 、 Hsiao BS (2017)。「ニトロ酸化法で調製したカルボキシセルロースナノファイバーを使用した水からのUO22+の効率的な除去」。Industrial & Engineering Chemistry Research。56 ( 46): 13885–13893。doi :10.1021/acs.iecr.7b03659 。
- ^ 「ナノセルロース - NaNo 研究グループ @ ICAR-CIRCOT、ムンバイ」。
- ^ 「ナノウィスカー - 概要 | ScienceDirect Topics」。
- ^ Reid MS、Villalobos M、Cranston ED (2017年2月21日)。「セルロースナノクリスタルのベンチマーク ：研究室から工業生産まで」。Langmuir。33 ( 7 ) : 1583–1598。doi : 10.1021 /acs.langmuir.6b03765。hdl : 11375 / 21951。ISSN 0743-7463。PMID 27959566 。
- ^ Delepierre G、Vanderfleet OM、Niinivaara E、Zakani B、Cranston ED（2021年7月20日）。「セルロースナノ結晶のベンチマークパートII：工業的に生産される新しい材料」。Langmuir。37 （28 ）： 8393–8409。doi ：10.1021/acs.langmuir.1c00550。ISSN 0743-7463。PMID 34250804 。
- ^ Sharma PR 、 Varma AJ (2013年10 月)。「セルロースから得られる機能性ナノ粒子: 6-カルボキシセルロースの形状とサイズのエンジニアリング」。Chemical Communications。49 ( 78): 8818–8820。doi :10.1039/c3cc44551h。PMID 23959448。
- ^ Chinga-Carrasco G、Yu Y、 Diserud O (2011 年 8 月)。「ユーカリおよびラジアータ松のクラフトパルプ繊維からのセルロースナノフィブリル構造の定量的電子顕微鏡法」。 顕微鏡および微量分析。17 (4): 563–571。Bibcode :2011MiMic..17..563C。doi : 10.1017/S1431927611000444。PMID 21740618。S2CID 2010930。
- ^ Chinga-Carrasco G、Miettinen A、Luengo Hendriks CL、Gamstedt EK、Kataja M (2011)。生分解性複合材料用途向けクラフトパルプ繊維とそのナノフィブリル化材料の構造特性。InTech。ISBN 978-953-307-352-1。
- ^ Chinga-Carrasco G (2011 年 6 月). 「セルロース繊維、ナノフィブリル、ミクロフィブリル: 植物生理学と繊維技術の観点から見た MFC 構成要素の形態学的順序」. Nanoscale Research Letters . 6 (1): 417. Bibcode :2011NRL.....6..417C. doi : 10.1186/1556-276X-6-417 . PMC 3211513. PMID 21711944 .
- ^ abcd Pääkkö M、Ankerfors M、Kosonen H、Nykänen A、Ahola S、Osterberg M、他 (2007 年 6 月)。「機械的せん断と高圧均質化を組み合わせた酵素加水分解によるナノスケールセルロース繊維と強力なゲル」。Biomacromolecules。8 ( 6 ) : 1934–1941。doi :10.1021/bm061215p。PMID 17474776 。
- ^ Li Q, Renneckar S (2011年3月). 「分子的に薄いセルロースIナノ粒子の超分子構造特性」. Biomacromolecules . 12 (3): 650–659. doi :10.1021/bm101315y. PMID 21210665.
- ^ Wågberg L, Decher G, Norgren M, Lindström T, Ankerfors M, Axnäs K (2008 年 2 月). 「ミクロフィブリル化セルロースとカチオン性ポリ電解質のポリ電解質多層構造の構築」. Langmuir . 24 (3): 784–795. doi :10.1021/la702481v. PMID 18186655.
- ^ abc Fukuzumi H, Saito T, Iwata T, Kumamoto Y, Isogai A (2009年1月). 「TEMPO媒介酸化法によるセルロースナノファイバーの透明かつ高ガスバリア性フィルム」. Biomacromolecules . 10 (1): 162–165. doi :10.1021/bm801065u. PMID 19055320.
- ^ abc Aulin C, Ahola S, Josefsson P, Nishino T, Hirose Y, Osterberg M, et al. (2009年7月). 「異なる結晶度とメソ構造を持つナノスケールセルロースフィルム - 表面特性と水との相互作用」Langmuir . 25 (13): 7675–7685. doi :10.1021/la900323n. PMID 19348478.
- ^ ab 辰己 大輔、石岡 聡、松本 孝文 (2002). 「セルロース繊維懸濁液のレオロジー特性に対する繊維濃度と軸比の影響」レオロジー学会誌 (日本) . 30 (1): 27–32. doi : 10.1678/rheology.30.27 .
- ^ ab Henriksson M, Berglund LA, Isaksson P, Lindström T, Nishino T (2008年6月). 「高靭性セルロースナノペーパー構造」. Biomacromolecules . 9 (6): 1579–1585. doi : 10.1021/bm800038n . PMID 18498189.
- ^ abc 「なぜ木材パルプは世界の新たな驚異の素材なのか - 技術 - 2012年8月23日」。ニューサイエンティスト。2012年8月30日閲覧。
- ^ ab Mittal N, Ansari F, Gowda VK, Brouzet C, Chen P, Larsson PT, et al. (2018年7月). 「ナノセルロースアセンブリのマルチスケール制御：注目すべきナノスケールフィブリルメカニクスのマクロスケールファイバーへの転送」. ACS Nano . 12 (7): 6378–6388. doi : 10.1021/acsnano.8b01084 . PMID 29741364.
- ^ abc Aulin C, Gällstedt M, Lindström T (2010). 「ミクロフィブリル化セルロースフィルムおよびコーティングの酸素および油バリア特性」.セルロース. 17 (3): 559–574. doi :10.1007/s10570-009-9393-y. S2CID 137623000.
- ^ Syverud K, Stenius P (2009). 「MFCフィルムの強度とバリア特性」.セルロース. 16 (1): 75–85. doi :10.1007/s10570-008-9244-2. S2CID 136647719.
- ^ Chinga-Carrasco G、 Syverud K (2012 年 3 月)。「生分解性セルロースナノバリアの構造と酸素透過率について」。Nanoscale Research Letters。7 ( 1): 192。Bibcode : 2012NRL.....7..192C。doi : 10.1186/1556-276X - 7-192。PMC 3324384。PMID 22429336。
- ^ Henriksson M, Berglund L (2007). 「メラミンホルムアルデヒドを含むセルロースナノ複合フィルムの構造と特性」(PDF) . Journal of Applied Polymer Science . 106 (4): 2817–2824. doi :10.1002/app.26946.[永久リンク切れ ]
- ^ Svagan AJ、Samir MA、 Berglund LA（2007年8月）。「セルロース含有量が高く、靭性の高い生体模倣多糖類ナノ複合体」。Biomacromolecules。8 （ 8）：2556–2563。doi ：10.1021/bm0703160。PMID 17655354 。
- ^ Diddens I, Murphy B, Krisch M, Müller M (2008). 「非弾性X線散乱法によるセルロースの異方性弾性特性の測定」Macromolecules . 41 (24): 9755–9759. Bibcode :2008MaMol..41.9755D. doi :10.1021/ma801796u.
- ^ Thielemans W, Warbey CR, Walsh DA (2009). 「セルロースナノウィスカーに基づく選択透過性ナノ構造膜」. Green Chemistry . 11 (4): 531–537. doi :10.1039/b818056c.
- ^ Mohan T、Niegelhell K、Zarth CS、Kargl R、Köstler S、Ribitsch V、他 (2014 年 11 月)。「カスタマイズされたカチオン性セルロース表面でのタンパク質吸着の誘発」。Biomacromolecules。15 ( 11 ) : 3931–3941。doi :10.1021/bm500997s。PMID 25233035。
- ^ Vuoriluoto M、Orelma H、Johansson LS、Zhu B、Poutanen M、Walther A、他 (2015 年 12 月)。「PDMAEMA-POEGMA ランダムおよびブロック共重合体の分子構造が再生ナノセルロースおよびアニオンナノセルロースへの吸着に与える影響と界面水排除の証拠」。The Journal of Physical Chemistry B。119 (49): 15275–15286。doi : 10.1021/acs.jpcb.5b07628。PMID 26560798 。
- ^ Revol JF、Bradford H、 Giasson J、Marchessault RH 、 Gray DG (1992 年 6 月)。「水性懸濁液中のセルロースミクロフィブリルのらせん状の自己配列」。International Journal of Biological Macromolecules。14 ( 3): 170–172。doi :10.1016/S0141-8130(05)80008-X。PMID 1390450 。
- ^ Nyström G、Arcari M、Adamcik J、Usov I、Mezzenga R (2018 年 6 月)。「ナノセルロースの断片化メカニズムと単一粒子からコレステリック相へのキラリティの反転」。ACS Nano。12 ( 6 ) : 5141–5148。arXiv : 1705.06620。doi : 10.1021 / acsnano.8b00512。PMID 29758157。S2CID 29165853。
- ^ Nordenström M、Fall A、Nyström G、Wågberg L (2017 年 9 月)。 「コロイド状ナノセルロースガラスおよびゲルの形成」。ラングミュア。33 (38): 9772–9780。土井：10.1021/acs.langmuir.7b01832。PMID 28853581。
- ^ Bertsch P、Isabettini S、Fischer P (2017年12月)。「イオン誘起ヒドロゲル形成とナノ結晶セルロース懸濁液のネマチック秩序化」。Biomacromolecules。18 ( 12 ): 4060–4066。doi : 10.1021 / acs.biomac.7b01119。PMID 29028331 。
- ^ Bertsch P、Schneider L、Bovone G、Tibbitt MW、Fischer P、Gstöhl S（2019年10月）。「局所標的持続性薬剤放出のためのセルロースナノ結晶からの注射用生体適合性ハイドロゲル」ACS Applied Materials & Interfaces。11（42）：38578–38585。doi ：10.1021/acsami.9b15896。PMID 31573787。S2CID 203638916 。
- ^ Siqueira G、Kokkinis D、Libanori R、Hausmann MK、Gladman AS、Neels A、他 (2017 年 3 月)。「テクスチャ付きセルラー構造の 3D 印刷用セルロースナノクリスタルインク」。Advanced Functional Materials。27 ( 12 ): 1604619。doi :10.1002/adfm.201604619。S2CID 33952694 。
- ^ Svagan A、Azizi Samir MA、Berglund LA (2008)。「天然ナノフィブリルで強化されたナノ構造細胞壁に基づく高機械的性能のバイオミメティックフォーム」。Advanced Materials。20 ( 7 ): 1263–1269。doi : 10.1002/adma.200701215。S2CID 136370943。
- ^ Pääkkö M、Vapavuori J、Silvennoinen R、Kosonen H、Ankerfors M、Lindström T、他。 （2008年）。 「長く絡み合ったnativeセルロースIナノファイバーにより、柔軟なエアロゲルと機能性の階層的なテンプレートが可能になります。」ソフトマター。4 (12): 2492–2499。Bibcode :2008SMat....4.2492P。土井：10.1039/b810371b。
- ^ ab ヒース L、シールマンス W (2010)。 「セルロースナノウィスカーエアロゲル」。グリーンケミストリー。12 (8): 1448–1453。土井：10.1039/c0gc00035c。
- ^ Sehaqui H、Salajková M、Zhou Q 、 Berglund LA (2010)。「セルロースIナノファイバー懸濁液から調製した強靭な超高多孔性フォームの機械的性能調整」。Soft Matter。6 ( 8): 1824–1832。Bibcode : 2010SMat ....6.1824S。doi : 10.1039/b927505c。
- ^ Aulin C, Netrval J, Wågberg L, Lindström T (2010). 「調整可能な疎油性を備えたナノフィブリル化セルロースからのエアロゲル」. Soft Matter . 6 (14): 3298. Bibcode :2010SMat....6.3298A. doi :10.1039/c001939a.
- ^ Olsson RT、Azizi Samir MA、Salazar-Alvarez G、Belova L、Ström V、Berglund LA、他 (2010 年 8 月)。「セルロースナノフィブリルをテンプレートとして用いた柔軟な磁性エアロゲルと硬い磁性ナノペーパーの作成」。Nature Nanotechnology。5 ( 8 ): 584–588。Bibcode :2010NatNa...5..584O。doi : 10.1038/nnano.2010.155。PMID 20676090 。
- ^ Kalashnikova I、Bizot H、Cathala B、Capron I (2011 年 6 月)。「バクテリアセルロースナノクリスタルで安定化された新しいピカリングエマルジョン」。Langmuir . 27 ( 12): 7471–7479. doi :10.1021/la200971f. PMID 21604688。
- ^ Kalashnikova I, Bizot H, Bertoncini P, Cathala B, Capron I (2013). 「水中油ピカリングエマルジョン用のさまざまなアスペクト比のセルロースナノロッド」. Soft Matter . 9 (3): 952–959. Bibcode :2013SMat....9..952K. doi :10.1039/C2SM26472B.
- ^ Bergfreund J、Sun Q、Fischer P、Bertsch P (2019 年 11 月)。 「油水界面における荷電異方性ナノ粒子の吸着」。ナノスケールの進歩。1 (11): 4308–4312。Bibcode :2019NanoA...1.4308B。土井: 10.1039/C9NA00506D。PMC 9419606。PMID 36134395。
- ^ Bai L、Lv S、Xiang W、Huan S、McClements DJ、Rojas OJ（2019年11月）。「セルロースナノクリスタルによるマイクロ流動化による水中油型ピカリングエマルジョン：1.形成と安定性」。食品ハイドロコロイド。96 ：699–708。doi ：10.1016/ j.foodhyd.2019.04.038。
- ^ Scheuble N、Schaffner J、Schumacher M、Windhab EJ、Liu D、Parker H、他 (2018 年 5 月)。「脂質放出制御のためのエマルジョンの調整: 脂質消化の in vitro-in Vivo 相関の確立」ACS Applied Materials & Interfaces 10 ( 21): 17571–17581. doi :10.1021/acsami.8b02637. PMID 29708724.
- ^ Bertsch P、Steingoetter A、Arnold M、Scheuble N、Bergfreund J、Fedele S、他。 (2022 年 8 月)。 「脂質エマルジョンの界面設計は、ヒトの生体内消化と満腹ホルモン反応を調節します。」食と機能。13 (17): 9010–9020。土井: 10.1039/D2FO01247B。hdl : 20.500.11850/564599。PMC 9426722。PMID 35942900。
- ^ Bertsch P、Arcari M、Geue T、Mezzenga R、Nyström G、Fischer P（2019年12月）。「流体界面の安定化のためのセルロースナノフィブリルの設計」。Biomacromolecules。20 （12 ）：4574–4580。doi ： 10.1021 / acs.biomac.9b01384。PMID 31714073。S2CID 207943524。
- ^ Jin H、Zhou W、Cao J、ストヤノフ SD、ブライデンシュタイン TB、デ グルート PW、他。 （2012年）。 「コロイド状エチルセルロース粒子により安定化された非常に安定した泡」。ソフトマター。8 (7): 2194–2205。Bibcode :2012SMat....8.2194J。土井：10.1039/c1sm06518a。
- ^ Lee KY、Blaker JJ、Murakami R 、Heng JY、Bismarck A (2014 年 1 月)。「疎水化バクテリアセルロースナノフィブリルのみで安定化さ れた中相および高相油中水エマルジョンの相挙動」。Langmuir。30 ( 2): 452–460。doi : 10.1021/la4032514。PMID 24400918。
- ^ Saidane D、Perrin E、Cherhal F、Guellec F、Capron I (2016 年 7 月)。「機能性ピカリングエマルジョンのためのセルロースナノクリスタルの一部の改変」。Philosophical Transactions 。シリーズA 、数学、 物理、工学科学。374 (2072): 20150139。Bibcode :2016RSPTA.37450139S。doi :10.1098/rsta.2015.0139。PMC 4920285。PMID 27298429。
- ^ Peddireddy KR、Nicolai T、Benyahia L 、 Capron I (2016 年 3 月)。「ナノロッドによる水中水型エマルジョンの安定化」ACS Macro Letters。5 ( 3): 283–286。doi : 10.1021 /acsmacrolett.5b00953。PMID 35614722 。
- ^ ab Guan QF, Yang HB, Han ZM, Zhou LC, Zhu YB, Ling ZC, et al. (2020年5月). 「熱膨張係数が低く、軽量で丈夫で持続可能なセルロースナノファイバー由来のバルク構造材料」. Science Advances . 6 (18). American Association for the Advancement of Science: eaaz1114. Bibcode : 2020SciA ....6.1114G. doi :10.1126/sciadv.aaz1114. PMC 7195169. PMID 32494670.
- ^ アイヒホルン SJ、デュフレーン A、アラングレン M、マルコヴィッチ NE、カパドナ JR、ローワン SJ、他。 （2010年）。 「レビュー: セルロースナノファイバーとナノコンポジットに関する現在の国際研究」(PDF)。材料科学ジャーナル。45 (1): 1-33。Bibcode :2010JMatS..45....1E。土井：10.1007/s10853-009-3874-0。S2CID 137519458。
- ^ Labet M、Thielemans W (2011)。「セルロースナノ結晶表面での化学反応の再現性の向上：ケーススタディとしてのε-カプロラクトンのROP」。セルロース。18 (3): 607–617。doi : 10.1007 /s10570-011-9527-x。S2CID 93187820 。
- ^ ヴァルティアイネン J、ポーラー T、シロラ K、ピルッカネン L、アレニウス H、ホッキネン J、他。 （2011年）。 「ミクロフィブリル化セルロースの摩擦粉砕と噴霧乾燥の健康と環境の安全性の側面」。セルロース。18 (3): 775–786。土井：10.1007/s10570-011-9501-7。S2CID 137455453。
- ^ Cao X、Zhang T、DeLoid GM、Gaffrey MJ、Weitz KK、Thrall BD、他 (2020年10月)。「シミュレートされた消化とin vitro小腸上皮細胞モデルを使用したセルロースナノ結晶の細胞毒性と細胞プロテオームへの影響」。NanoImpact . 20 : 100269. Bibcode :2020NanoI..2000269C. doi : 10.1016/j.impact.2020.100269 .
- ^ Mortensen NP、Moreno Caffaro M、Davis K、Aravamudhan S、Sumner SJ、Fennell TR（2022年8月）。「8種類のセルロースナノマテリアルが分化Caco-2単層の完全性と細胞毒性に与える影響の調査」。 食品および化学毒性学。166 ：113204。doi ：10.1016/ j.fct.2022.113204。PMID 35679974。
- ^ Lin YJ、Qin Z、Paton CM、Fox DM、Kong F（2021年7月）。「セルロースナノクリスタル（CNC）のin vitro腸管単層および粘液モデルの浸透への影響」。炭水化物 ポリマー。263：117984。doi ：10.1016/ j.carbpol.2021.117984。PMID 33858577。
- ^ DeLoid GM、Cao X、Molina RM、Silva DI、Bhattacharya K、Ng KW、他 (2019年7月)。「摂取したナノセルロースのin vitro腸管上皮およびin vivoラットモデルにおける毒性影響」。 環境科学：ナノ。6（7）：2105–2115。doi ： 10.1039 / c9en00184k。hdl ：10356 / 150824。PMC 7055654。PMID 32133146。
- ^ Ede JD、Ong KJ、Mulenos MR、Pradhan S、Gibb M、Sayes CM、他 (2020年12月)。「食品関連用途における硫酸化セルロースナノ結晶のin vivoおよびin vitro戦略を用いた物理的、化学的、毒性学的特性評価」毒性研究。9 ( 6 ) : 808–822。doi :10.1093/TOXRES/TFAA082。PMC 7786165。PMID 33447365。
- ^ Khare S、DeLoid GM、Molina RM、Gokulan K、Couvillion SP、Bloodsworth KJ、他 (2020年4月)。「Wistar Hanラットの腸内細菌叢と恒常性に対する摂取ナノセルロースの影響」。NanoImpact . 18 : 100216. Bibcode :2020NanoI..1800216K. doi :10.1016/j.impact.2020.100216. PMC 7080203. PMID 32190784 .
- ^ Brown EE、Hu D、Abu Lail N、 Zhang X (2013 年 4 月)。「人工血管移植への応用におけるナノ結晶セルロース-フィブリンナノ複合体の可能性」。Biomacromolecules。14 ( 4 ) : 1063–1071。doi :10.1021/bm3019467。PMID 23421631 。
- ^ Li S, Lee PS (2017). 「透明導電性ナノセルロース紙の開発と応用」.先端材料の科学と技術. 18 (1): 620–633. Bibcode :2017STAdM..18..620L. doi :10.1080/14686996.2017.1364976. PMC 5613913. PMID 28970870 .
- ^ ab Jung YH、Chang TH、Zhang H、Yao C、Zheng Q、Yang VW、他 (2015 年 5 月)。「生分解性セルロースナノフィブリル紙に基づく高性能グリーンフレキシブルエレクトロニクス」。Nature Communications。6 : 7170。Bibcode : 2015NatCo ... 6.7170J。doi : 10.1038 /ncomms8170。PMC 4455139。PMID 26006731。
- ^ Taipale T、Österberg M、Nykänen A、Ruocolainen J、Laine J (2010)。 「クラフトパルプ懸濁液の排水性と紙の強度に対するミクロフィブリル化セルロースと微粉の影響」。セルロース。17 (5): 1005 ～ 1020 年。土井：10.1007/s10570-010-9431-9。S2CID 137591806。
- ^ Eriksen Ø、Syverud K、Gregersen ØW (2008)。「クラフトパルプから製造したミクロフィブリル化セルロースのTMP紙の強度増強剤としての使用」。Nordic Pulp & Paper Research Journal。23 ( 3): 299–304。doi :10.3183/ npprj -2008-23-03-p299-304。S2CID 139009497 。
- ^ Ahola S、Österberg M 、 Laine J (2007)。「セルロースナノフィブリル - ポリ(アミドアミン)エピクロロヒドリンによる吸着のQCM-Dによる研究と紙力増強剤としての応用」。セルロース。15 (2): 303–314。doi : 10.1007 /s10570-007-9167-3。S2CID 136939100 。
- ^ ab Syverud K, Stenius P (2008). 「MFCフィルムの強度とバリア特性」.セルロース. 16 : 75–85. doi :10.1007/s10570-008-9244-2. S2CID 136647719.
- ^ a b Aulin C, Gällstedt M, Lindström T (2010). 「ミクロフィブリル化セルロースフィルムおよびコーティングの酸素および油バリア特性」.セルロース. 17 (3): 559–574. doi :10.1007/s10570-009-9393-y. S2CID 137623000.
- ^ Lavoine N、Desloges I、Dufresne A、Bras J (2012 年 10 月)。「ミクロフィブリル化セルロース - セルロース材料におけるバリア特性と応用: レビュー」。炭水化物ポリマー。90 ( 2 ) : 735–764。doi :10.1016/j.carbpol.2012.05.026。PMID 22839998 。
- ^ Missoum K、Martoïa F、Belgacem MN、Bras J (2013)。「化学的に修飾されたナノフィブリル化セルロースの添加が繊維ベースの材料の特性に与える影響」。Industrial Crops and Products。48 : 98–105。doi : 10.1016 /j.indcrop.2013.04.013。
- ^ abc Kumar V、Elfving A、Koivula H 、 Bousfield D、Toivakka M (2016年3月30日)。「ロールツーロールプロセスによるセルロースナノファイバーコーティング」。Industrial & Engineering Chemistry Research。55 ( 12): 3603–3613。doi : 10.1021 /acs.iecr.6b00417。ISSN 0888-5885 。
- ^ ab Lavoine N, Desloges I, Dufresne A, Bras J (2014年4月). 「マイクロフィブリル化セルロースの異なるコーティングプロセスが紙の機械的特性とバリア特性に与える影響」. Journal of Materials Science . 49 (7): 2879–2893. Bibcode :2014JMatS..49.2879L. doi :10.1007/s10853-013-7995-0. ISSN 0022-2461. S2CID 137327179.
- ^ Mousavi SM、Bousfield D (2016)。「板紙の構造とバリア特性を改善するコーティング材料としての高固形分セルロースナノファイバー」。TAPPI会議議事録：1～7。
- ^ Beneventi D、Chaussy D、Curtil D、Zolin L、Gerbaldi C、Penazzi N (2014 年 7 月 9 日)。「湿潤基材へのスプレーコーティングによるマイクロフィブリル化セルロースの高多孔質紙充填」。Industrial & Engineering Chemistry Research。53 ( 27): 10982–10989。doi : 10.1021/ ie500955x。ISSN 0888-5885 。
- ^ Kinnunen-Raudaskoski K (2014). 「フォームコーティングによる紙の薄層コーティング」TAPPIジャーナル. 13 (7): 9–19. doi : 10.32964/TJ13.7.9 .
- ^ 「バリアコーティング用途におけるマイクロフィブリル化セルロース」。2019年10月。 2020年1月27日閲覧。
- ^ 「クモの糸よりも強いナノセルロースの糸」2018年10月17日。 2020年6月29日閲覧。
- ^ Alves L、 Ferraz E、Gamelas JA（2019年10月）。「ナノフィブリル化セルロースと粘土鉱物の複合体：レビュー」。コロイドおよび界面科学の進歩。272：101994。doi ： 10.1016/j.cis.2019.101994。PMID 31394436。S2CID 199507603 。
- ^ Alves L、Ferraz E、Gamelas JA（2015年8月5日） 。 「ナノセルロースとナノクレイ鉱物をベースにし たガスバリア機能を備えた高強度材料としての複合フィルム：重要なポイントと課題」。BioResources。10 （4）：6310–6313。doi ：10.15376/biores.10.4.6310-6313。hdl：10400.26 /38419。ISSN 1930-2126。
- ^ Gómez HC、Serpa A、Velásquez - Cock J、Gañán P、Castro C、Vélez L、他 (2016 年 6 月 1 日)。「食品科学における植物性ナノセルロース: レビュー」。食品ハイドロコロイド。57 :178–186。doi :10.1016/ j.foodhyd.2016.01.023。ISSN 0268-005X 。
- ^ Xhanari K、Syverud K 、 Stenius P (2011)。「ミクロフィブリル化セルロースで安定化したエマルジョン：疎水化、濃度、O/W比の影響」。分散科学技術。32 (3): 447–452。doi :10.1080 / 01932691003658942。S2CID 98317845 。
- ^ Lif A、Stenstad P、Syverud K、Nydén M、Holmberg K (2010 年 12 月)。「ミクロフィブリル化セルロースと非イオン性界面活性剤で安定化したフィッシャー・トロプシュディーゼルエマルジョン」。コロイドおよび界面科学ジャーナル。352 (2): 585–592。Bibcode : 2010JCIS..352..585L。doi :10.1016/ j.jcis.2010.08.052。PMID 20864117 。
- ^ Syverud K、Kirsebom H、Hajizadeh S 、 Chinga-Carrasco G (2011 年 12 月)。「潜在的に弾性のある低温構造ゲルのための架橋セルロースナノフィブリル」。Nanoscale Research Letters。6 ( 1): 626。Bibcode : 2011NRL.....6..626S。doi : 10.1186 / 1556-276X - 6-626。PMC 3260332。PMID 22152032。
- ^ Granberg H, Håkansson K, Fall A, Wågberg P (2019年5月5～8日).バイオベースエレクトロニクスの未来を実現する電気活性紙、フィルム、フィラメント、エアロゲル、ハイドロゲル。インディアナポリス、米国：TAPPI Press。p. 記事ID PF4.1。
- ^ Malti A、Edberg J、Granberg H、Khan ZU 、 Andreasen JW、Liu X、他 (2016 年 2 月)。「パワーエレクトロニクス向け有機混合イオン電子伝導体」。Advanced Science。3 ( 2 ) : 1500305。doi :10.1002/advs.201500305。PMC 5063141。PMID 27774392。
- ^ Hamedi MM、Hajian A、Fall AB、Håkansson K、Salajkova M、Lundell F、他 (2014 年 3 月)。「ナノセルロースを利用した単層カーボンナノチューブの水性分散液に基づく高導電性、高強度ナノ複合材料」ACS Nano。8 ( 3 ): 2467–2476。doi :10.1021/nn4060368。PMID 24512093 。
- ^ エルランドソン J、ロペス デュラン V、グランバーグ H、サンドバーグ M、ラーソン PA、ワーグバーグ L (2016 年 12 月 1 日)。 「エネルギー貯蔵装置に使用するためのマクロおよびメソ多孔性ナノセルロースビーズ」。今日のアプライドマテリアルズ。5 : 246–254。土井：10.1016/j.apmt.2016.09.008。ISSN 2352-9407。
- ^ ab Nyström G、Marais A、Karabulut E、Wågberg L、Cui Y、Hamedi MM (2015 年 5 月)。「自己組織化 3 次元および圧縮可能なインターディジタル薄膜スーパーキャパシタおよびバッテリー」。Nature Communications。6 : 7259。Bibcode : 2015NatCo ... 6.7259N。doi : 10.1038 /ncomms8259。PMC 4458871。PMID 26021485。
- ^ Wu C、Wang AC、Ding W、Guo H、Wang ZL (2019). 「摩擦電気ナノ発電機：新時代のエネルギーの基盤」。先端エネルギー材料。9 (1): 1802906。ビブコード:2019AdEnM...902906W。土井：10.1002/aenm.201802906。ISSN 1614-6840。
- ^ Gray DG、Mu X（2015年11月）。「セルロースナノ結晶懸濁液およびフィルムのキラルネマチック構造、偏光および原子間力顕微鏡法」。Materials。8 （11 ）： 7873–7888。Bibcode ： 2015Mate ....8.7873G。doi ： 10.3390 / ma8115427。PMC 5458898。PMID 28793684。
- ^ Toivonen MS、Onelli OD、Jacucci G、 Lovikka V、Rojas OJ、Ikkala O、他 (2018 年 4 月)。「白色セルロースナノフィブリル膜の異常拡散による輝度」。Advanced Materials。30 ( 16 ) : e1704050。Bibcode : 2018AdM....3004050T。doi : 10.1002/adma.201704050。PMID 29532967。
- ^ WO出願2016174104 A1、Dandekar T、「改良細菌ナノセルロースおよびチップカードと医療におけるその用途」、2016年11月3日公開、Julius-Maximilians-Universität Würzburgに譲渡
- ^ US 9222174、Garner A、「セルロースナノクリスタルおよびセルロースナノクリスタルと腐食抑制剤の組み合わせからなる腐食抑制剤」、2015 年 12 月 29 日発行、Nanohibitor Technology Inc. に譲渡。
- ^ US 9359678、Garner A、「腐食抑制のための帯電セルロースナノ結晶の使用およびそれを含む腐食抑制組成物」、2016 年 6 月 7 日発行、Nanohibitor Technology Inc. に譲渡。
- ^ Kokkonen M、Nelo M、Liimatainen H、Ukkola J、Tervo N、Myllymäki S、他。 （2022年2月7日）。 「6Gシステムにおける超軽量レンズアンテナ用の木質複合材料」。材料の進歩。3 (3): 1687 ～ 1694 年。土井: 10.1039/D1MA00644D。S2CID 245723621。
ウィキメディア・コモンズには、セルロース誘導体に関連するメディアがあります。
