 NEC V60 マイクロプロセッサのダイ ショット。 中央下部に「V60 D70616」という名前が表示されている。 | |
| 一般情報 | |
|---|---|
| 発売 | V60: 1986 V70: 1987 V80: 1989 AFPP: 1989 |
| 共通メーカー | |
| パフォーマンス | |
| 最大CPU クロックレート | V60: 16 MHz V70: 20/25 MHz V80: 25/33 MHz AFPP: 20 MHz |
| データ幅 | V60: 16 (整数 32) V70: 32 V80: 32 |
| アドレス幅 | V60：24（整数32） V70：32 V80：32 |
| 仮想アドレス幅 | 32 リニア[1] |
| キャッシュ | |
| L1キャッシュ | V80: 1K/1K |
| アーキテクチャと分類 | |
| 応用 | 組み込みシステム、 ミニコンピュータ、 アーケードゲーム |
| テクノロジーノード | V60: 1.5/1.2 μm V70: 1.5/1.2 μm V80: 0.8 μm AFPP: 1.2 μm |
| マイクロアーキテクチャ | 「V60/V70」、「V80」 |
| 命令セット | NEC V60-V80 [1] |
| 拡張機能 |
|
| 命令数 | V60/V70: 119 V80: 123 |
| 物理的仕様 | |
| トランジスタ |
|
| コプロセッサ | AFPP（μPD72691） |
| パッケージ | |
| 製品、モデル、バリエーション | |
| 製品コード名 |
|
| 歴史 | |
| 前任者 | V20-V50 |
| 後継 | V800シリーズ |
NEC V60 [1] [2]は、1986年からNECが製造しているCISC マイクロプロセッサです。同じ命令セットアーキテクチャ（ISA）でいくつかの改良版が導入され、1987年にはV70 、 1989年にはV80とAFPPが導入されました。これらは[3]現在ルネサスエレクトロニクスが製造しているV800製品ファミリに引き継がれました。
V60ファミリには、Unixベースのユーザアプリケーション指向システム[5]とITRONベースのハードウェア制御指向組み込みシステムの両方をサポートする浮動小数点ユニット[4]（FPU）とメモリ管理ユニット（MMU）およびリアルタイムオペレーティングシステム（RTOS）が含まれています。これらは、 FRMと呼ばれるマルチCPUロックステップフォールトトレラントメカニズムで使用できます。開発ツールには、Ada認定システムMV-4000とインサーキットエミュレータ（ICE）が含まれています。
V60/V70/V80の用途は、回線交換 電話交換機、ミニコンピュータ、航空宇宙 誘導システム、[6] ワードプロセッサ、産業用コンピュータ、さまざまなアーケードゲームなど、幅広い分野に及びました。
導入
NEC V60 [2] [1]は、 NECが1986年から製造しているCISC [7]プロセッサです。[8]これは、日本で市販された最初の32ビット汎用マイクロプロセッサでした。 [9]
V60は、当時としては比較的伝統的な設計に基づいており、[10] [11] [12] [13] [14]、 NECの以前の16ビットVシリーズプロセッサであるV20-V50 [15]から大きく逸脱しており、Intel 8086モデル[7]に基づいていたが、V60はV20/V30をエミュレートする機能を持っていた。[1] : §10
NECの資料によると、このコンピュータアーキテクチャの変更は、高水準プログラミング言語の需要の増加と多様化によるものでした。このような傾向により、バス幅を32ビットに倍増することでパフォーマンスが向上し、多数の汎用レジスタを持つことで柔軟性が向上したプロセッサが求められました。[2] [1]これらはRISCチップの一般的な機能でした。 [16]当時、CISCからRISCへの移行は新興市場に多くの利点をもたらすように思われました。
今日ではRISCチップが一般的であり、数十年にわたって主流となっているIntelのx86や80486などのCISC設計は、マイクロアーキテクチャにRISC機能を内部的に採用しています。[17] [18] Pat Gelsingerによると、レガシーソフトウェアのバイナリ下位互換性はISAの変更よりも重要です。[19]
概要
命令セット
V60（別名μPD70616）はCISCアーキテクチャを維持した。[20]そのマニュアルでは、そのアーキテクチャは「ハイエンドのメインフレームとスーパーコンピュータの特徴」を持ち、不均一な長さの命令、文字列操作を含むメモリ間操作、複雑なオペランドアドレス指定方式を含む完全に直交した命令セットを備えていると説明されている。[1] [2] [16]
家族
V60は内部的には32ビットプロセッサとして動作し、外部的には16ビットデータバスと24ビットアドレスバスを提供する。さらに、V60には32個の32ビット汎用レジスタがある。[1] : §1 その基本アーキテクチャはいくつかの派生製品で使用されている。1987年にリリースされたV70 (μPD70632)は、32ビット外部バスを提供する。1989年に発売されたV80 (μPD70832) [21]は、オンチップキャッシュ、分岐予測器、複雑な操作におけるマイクロコードへの依存度が低いなど、シリーズの集大成である。[22]
ソフトウェア
V60-V80シリーズ用に開発されたオペレーティングシステムは、一般的にリアルタイム処理に重点を置いている。UnixやITRONのリアルタイムバージョンを含むいくつかのOSがこのシリーズに移植された。[23] [24]
V60/V70は日本の様々なアーケードゲームで使用されていたため、その命令セットアーキテクチャはMAME CPUシミュレータでエミュレートされています。[25]最新のオープンソース コードはGitHub リポジトリから入手できます。[26]
FRMS
3 つのプロセッサはすべて、フォールト トレラント コンピュータ システムを可能にするFRM (Functional Redundancy Monitoring) 同期マルチ モジュラーロックステップメカニズムを備えています。このメカニズムには、同じモデルの複数のデバイスが必要で、そのうちの 1 つが「マスター モード」で動作し、他のデバイスは「チェッカー モード」でマスター デバイスを監視します。2 つ以上のデバイスが同時に「フォールト出力」ピンを介して異なる結果を出力した場合、外部回路によって多数決決定を行うことができます。さらに、不一致の命令の回復方法 (「再試行によるロールバック」または「例外によるロールフォワード」) を外部ピンを介して選択できます。[27] [28] [1] : §11 [21] [29] [30] : §3–229、266
V60
V60プロセッサの開発は1982年に矢野洋一の指揮の下、約250人のエンジニアによって開始され、[31] 1986年2月にデビューしました。[32] 6段パイプライン、内蔵メモリ管理ユニット、浮動小数点演算を備えていました。1.5μm 設計ルールの2層アルミニウムCMOSプロセス技術を使用して製造され 、 13.9×13.8mm 2のダイに375,000個のトランジスタを実装しました。[8] [33] 5Vで動作し、当初は68ピンPGAにパッケージ化されていました。[34]最初のバージョンは16MHzで動作し、3.5MIPSを達成しました。 [ 33]発売時のサンプル価格は100,000円（588.23ドル）に設定されていました。 1986年8月に本格的な生産に入りました。[33]
セガは1990年代にほとんどのアーケードゲーム機にこのプロセッサを採用した。セガシステム32とセガモデル1アーキテクチャの両方でV60がメインCPUとして使用された。（後者はより低コストのμPD70615バリアントを使用していたが、[35]これはV20/V30エミュレーションとFRMを実装していない。[36] [37]）V60はSSVアーケードアーキテクチャのメインCPUとしても使用された。これはSeta、Sammy、Viscoによって共同開発されたためこのように名付けられた。[38]セガは当初、セガサターンコンソールのベースとして16MHzのV60を使用することを検討していたが、 PlayStationが33.8MHzのMIPS R3000Aプロセッサを採用したという知らせを受けて、代わりに量産モデルにデュアルSH-2設計を選択した。[39]
1988年、NECはUnix愛好家向けにPS98-145-HMW [40]というキットを発売した。このキットには、 PC-9800コンピュータシリーズの特定のモデルに差し込めるV60プロセッサボードと、 UNIX System VポートであるPC-UX/V Rel 2.0 (V60)の配布版が15枚の8インチフロッピーディスクに収録されていた。このキットの希望小売価格は450,000円だった。[40] NECグループ各社はV60プロセッサを積極的に採用した。最初のターゲットの一つであった電話回線交換機はV60を使用していた。1991年には、NECはワードプロセッサ製品ラインを文豪ミニ（日本語では文豪ミニ）シリーズ5SX、7SX、7SDに拡大した。これらの製品では、高速アウトラインフォント処理にV60を使用し、メインシステムプロセッサには16MHzのNEC V33を使用した。[41] [42]さらに、V60マイクロコードの変種は、当時日本で最速だったNECのMS-4100ミニコンピュータシリーズにも採用されました。 [43] [44] [45]
V70

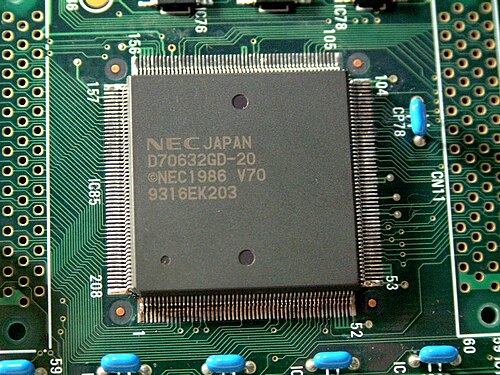

V70 (μPD70632) は、外部バスを内部バスと同じ 32 ビットに増やすことで V60 を改良した。これも 2 層メタルプロセスで 1.5 μm で製造された。14.35 × 14.24 mm 2 のダイには 385,000 個のトランジスタがあり、132 ピンのセラミックPGAにパッケージングされていた。MMUはデマンド ページングをサポートしていた。浮動小数点ユニットはIEEE 754に準拠していた。[29] 20 MHz バージョンは 6.6 MIPS のピーク性能を達成し、1987 年 8 月の発売時に 100,000 円 (719.42 ドル) で販売された。当初の生産能力は月 20,000 個であった。[46]その後の報告では、 12.23×12.32mm2のダイに1.2マイクロメートルCMOSで製造されたと説明されている。[21] V70は2サイクルの非パイプライン（T1-T2）外部バスシステムを備えていたが、V60は3または4サイクル（T1-T3/T4）で動作した。[21] [2]もちろん、内部ユニットはパイプライン化されていた。
V70はセガのシステムマルチ32 [47]とジャレコのメガシステム32に使用された。（後者のシステムのプリント基板に搭載されたV70の写真を参照。）[48]
JAXAは、 ITRON RX616オペレーティングシステムを搭載したV70の派生型を、H-IIA運搬ロケットの誘導制御コンピュータ、あかつき（金星探査機）などの衛星、国際宇宙ステーション（ISS）のきぼうモジュールに組み込みました。[6] [49] [50] H -IIAロケットは日本国内で配備されましたが、ペイロードには外国の衛星も含まれていました。JAXAのLSI（MPU / ASIC）ロードマップに記載されているように、このV70派生型は「32ビットMPU（H32 / V70）」と呼ばれ、その開発は、おそらくテスト（QT）フェーズを含めて「1980年代半ばから1990年代前半」でした。[51] : 9 [52]この派生型は、2013年にHIREC社が製造し、2011年頃に開発が完了したMIPS64-5Kfアーキテクチャに基づくHR5000 64ビット、25MHzマイクロプロセッサに置き換えられるまで使用されました。 [53] [54] [55] [56]
V70の「宇宙環境データ取得」は、きぼう国際宇宙ステーション曝露部で実施されました。
V80
V80 (μPD70832) [21]は1989年春に発売された。オンチップキャッシュと分岐予測器を組み込んだことで、 Computer Business ReviewによってNEC の486 と評された。[58] [59] V80 の性能は、アプリケーションによって V70 の 2 ～ 4 倍であった。たとえば、V70 と比較して、V80 には 32 ビットのハードウェア乗算器があり、整数乗算マシン命令を完了するために必要なサイクル数が 23 から 9 に削減された。(より詳細な違いについては、以下のハードウェアアーキテクチャのセクションを参照してください。) V80 は、0.8 マイクロメートル CMOS プロセスで製造され、ダイ面積は14.49 × 15.47 mm 2で、980,000 個のトランジスタが実装されていた。 280ピンPGAにパッケージングされ、25MHzと33MHzで動作し、ピーク性能はそれぞれ12.5MIPSと16.5MIPSと主張された。V80には、命令とデータの両方に別々の1KBのオンダイキャッシュがあった。64エントリの分岐予測器があり、これにより5%の性能向上が見られた。V80の発売価格は、33MHzモデルが1200ドル、25MHzモデルが960ドルとされた。45MHzモデルは1990年に予定されていたと言われていたが[59] 、実現しなかった。
V80は、μPD72691 co-FPPとμPD71101シンプル周辺チップを搭載し、 RX-UX832リアルタイムUNIXオペレーティングシステムとX11-R4ベースのウィンドウシステムを実行する産業用コンピュータに使用されました。[60] [61]
AFPP（共同FPP）
AFPP（Advanced Floating Point Processor）（μPD72691）は、浮動小数点演算用のコプロセッサです。[62] V60/V70/V80自体は浮動小数点演算を実行できますが、専用のハードウェアがないため非常に低速です。 1989年、V60/V70/V80のかなり弱い浮動小数点性能を補うために、NECはIEEE 754仕様に従って32ビット単精度、64ビット倍精度、および80ビット拡張精度の演算を行うこの80ビット浮動小数点コプロセッサを発売しました。[4] [21]このチップは、 20MHzで動作しながらベクトル行列乗算を実行し、6.7MFLOPSの性能を発揮しました。これは1.2マイクロメートルの二層金属CMOSプロセスを使用して製造され、 11.6×14.9mm 2のダイに433,000個のトランジスタが収められました。[4] 68ピンPGAにパッケージ化されました。このコプロセッサは専用バスを介してV80に接続され、共有メインバスを介してV60またはV70に接続され、ピーク性能が制限されました。[21]
ハードウェアアーキテクチャ
V60/V70/V80 は、基本的なアーキテクチャを共有していました。32 個の 32 ビット汎用レジスタがあり、最後の 3 つはスタック ポインタ、フレーム ポインタ、引数ポインタとしてよく使用され、高級言語 コンパイラの呼び出し規約によく一致していました。[29] [63] V60 と V70 には 119 個のマシン命令があり、[29]その数は V80 ではわずかに増加して 123 個になりました。命令の長さは1 バイトから 22 バイトの間で不均一であり、 [1] 2 つのオペランドを取り、どちらもメイン メモリのアドレスにすることができます。[21] V60 のリファレンス マニュアルを調べたPaul Vixie は、これを「非常にVAX風のアーキテクチャで、V20/V30 エミュレーション モード (つまり、Intel 8086/8088 ソフトウェアを実行できる) を備えています」と説明しました。[64]
V60-V80 には、4 GB の仮想アドレス空間を4 つの 1 GB セクションに分割するメモリ管理ユニット(MMU) [8] [62]が組み込まれており、各セクションはさらに 1,024 の 1 MB領域に分割され、各領域は 256 の 4 KBページで構成されています。V60/V70 では、4 つのレジスタ (ATBR0 から ATBR3) にセクション ポインタが格納されますが、「エリア テーブル エントリ」(ATE) とページ テーブル エントリ (PTE)はオフチップ RAM に格納されます。V80 では、ATE レジスタと ATBR レジスタが統合され (どちらもオンチップで、PTE エントリのみが外部 RAM に格納されます)、 1 回のメモリ読み取りが不要になり、トランスレーション ルックアサイド バッファ(TLB) ミスの実行が高速化されました。[21]
V60/70 の TLB は 16 エントリのフルアソシエイティブで、マイクロコードで置換が行われます。一方、V80 は 64 エントリの 2 ウェイ セットアソシエイティブTLB を備え、置換はハードウェアで行われます。V70 では TLB 置換に 58 サイクルかかり、他の命令のパイプライン実行が中断されました。V80 では、ページが同じ領域にあるかどうかに応じて、TLB 置換に 6 サイクルまたは 11 サイクルしかかかりません。V80 では、プロセッサの残りの部分と並行して動作する独立した TLB 置換ハードウェア ユニットがあるため、パイプラインの中断は発生しません。[21]
これら3つのプロセッサはすべて同じ保護メカニズムを使用しており、プログラムステータスワードを介して4つの保護レベルが設定されています。リング0はプロセッサ上の特別なレジスタセットにアクセスできる特権レベルです。[21]
これら3つのモデルはすべて、バスフリーズ、命令再試行、チップ交換信号を備えたビザンチンフォールトトレランス方式で3つのCPUを使用するトリプルモード冗長構成をサポートしています。 [21] [28] V80では、データバスとアドレスバスにパリティ信号が追加されました。[21]
V60/V70では文字列操作はマイクロコードで実装されていたが、V80ではフルバススピードで動作するハードウェアデータ制御ユニットによって補助されていた。これにより、V80では文字列操作がV60/V70よりも約5倍高速になった。[21]
浮動小数点演算は、プロセッサ ファミリ全体でマイクロコードで実装されているため、かなり低速です。V60/V70 では、32 ビット浮動小数点演算の加算/乗算/除算には 120/116/137 サイクルかかり、対応する 64 ビット浮動小数点演算には 178/270/590 サイクルかかります。V80 には、浮動小数点演算のフェーズ (たとえば、符号、指数、仮数への分解) に対するハードウェア アシストが限定的にあるため、その浮動小数点ユニットは V70 の最大 3 倍の効率があると主張され、32 ビット浮動小数点演算には 36/44/74 サイクル、64 ビット演算には 75/110/533 サイクル (加算/乗算/除算) かかります。[21]
オペレーティングシステム
Unix (非リアルタイムおよびリアルタイム)
NECは、リアルタイムシステムを含むユーザーアプリケーション指向のシステム向けに、UnixオペレーティングシステムのいくつかのバリアントをV60/V70/V80プロセッサに移植した。NECのV60用UNIX System Vの最初のバージョンは、 PC-UX/V Rel 2.0（V60）と呼ばれていた。 [65]（以下の外部リンクの写真も参照）。NECは、V60/V70/V80で実行するために、リアルタイム操作に重点を置いたUnixバリアントを開発した。リアルタイムUNIX RX-UX 832と呼ばれるこのバージョンは、2層カーネル構造を持ち、すべてのタスクスケジューリングはリアルタイムカーネルによって処理される。[5] RX-UX 832のマルチプロセッサバージョンも開発され、MUSTAD（Multiprocessor Unix for Embedded Real-Time Systems）と名付けられた。[66] MUSTARDを搭載したコンピュータプロトタイプは、8つのV70プロセッサを使用している。FRM機能を利用し、要求に応じてマスターとチェッカーの構成を構成および変更することができる。[67] [68]
ITRON（リアルタイム）
ハードウェア制御指向の組み込みシステム向けに、 NECはITRONベースのリアルタイムオペレーティングシステムRX616をV60/V70向けに実装した。[27] [23] 32ビットのRX616は、 V20-V50向けの16ビットRX116から派生したものだ。[46] [24]
FlexOS（リアルタイム）
1987年に、デジタルリサーチ社もFlexOSをV60とV70に移植する計画を発表しました。 [69]
CP/M および DOS (レガシー 16 ビット)
V60は、 V20/V30エミュレーションモードを使用して、 CP/MおよびDOSプログラム（V20-V50シリーズから移植）を実行することもできました。[33] 1991年のInfoWorldの記事によると、Digital Researchはある時点でV60用のConcurrent DOSのバージョンに取り組んでいましたが、V60/V70プロセッサがPCクローンで使用するために米国に輸入されなかったため、リリースされることはありませんでした。[70]
開発ツール
C/C++ クロスコンパイラ
NECは開発ツールキットと統合開発環境（IDE）の一部として、独自のCコンパイラPKG70616「V60/V70用ソフトウェア生成ツールパッケージ」を持っていました。[71]さらに、GHS（Green Hills Software）はネイティブモードのCコンパイラ（MULTI）を作成し、MetaWare, Inc.（現在はARC International経由のSynopsys）はV20/V30（Intel 8086）のエミュレーションモード用のHigh C/C++と呼ばれるコンパイラを作成しました。[72] [18] ：謝辞 Cygnus Solutions（現在はRed Hat）もGCCを拡張GNUコンパイラシステム（EGCS）フォークの一部として移植しましたが、[73]公開されていないようです。[74] [75]
2018年現在[アップデート]、プロセッサ固有のディレクトリnecv70は、RedHatのnewlib C言語ライブラリ（libc.aおよびlibm.a）にまだ残っています。[76]最近のメンテナンスはSourceware.orgで行われているようです。最新のソースコードはgitリポジトリから入手できます。[77]
MV-4100 Ada 83 認定システム
Ada 83認定の「プラットフォーム システム」は MV-4000 と名付けられ、「MV4000」として認定されました。この認定は、V70プロセッサ ボードが接続されたVMEbus (IEEE 1014) ベースのシステムで実行されるリアルタイム UNIX RX-UX 832 OS を利用したターゲット システムで行われました。クロス コンパイラのホストはNEC エンジニアリング ワークステーション EWS 4800 で、そのホスト OS であるEWS-US/VもUNIX System Vベースでした。[78] [79] [80] [81]
このプロセッサはAETECH, Inc.からAda-83の検証を受けており[78]、Adaコンパイラ検証機能テストを実行しています[82]。
評価ボードキット
NECは、V60/V70用のプラグイン評価ボードキットをいくつかリリースしました。
インサーキットエミュレータ
IE-V60によるオンチップソフトウェアデバッグサポート
NEC は、V60/V70 チップ自体にエミュレータチップ機能があったため、V60 をベースに独自の完全 (非ROMおよび非JTAG ) プローブベースのインサーキットエミュレータIE-V60 を開発しました。IE-V60 は、NEC が製造した最初の V60 用インサーキットエミュレータでした。また、PROM プログラマ機能も備えていました。セクション 9.4、p. 205 [2] NEC はこれを「ユーザーフレンドリーなソフトウェアデバッグ機能」と表現しました。チップには、ユーザーが指定したアドレスへのデータ読み取り (または書き込み) や、2 つのブレークポイントの同時設定など、さまざまなトラップ例外があります。セクション 9 [1]
外部バスステータスピン
外部バスシステムは、3つのステータスピンを使用してバスの状態を示します。ステータスピンは、分岐後の最初の命令フェッチ、連続命令フェッチ、TLB データアクセス、単一データアクセス、およびシーケンシャルデータアクセスなどの状態を通知する3つのビットを提供します。セクション6.1、p. 114 [2]
V80 によるデバッグ
これらのソフトウェアおよびハードウェアのデバッグ機能は、V80にも組み込まれていました。ただし、V80にはインサーキットエミュレータが搭載されていませんでした。これは、リアルタイム UNIX RX-UX832やリアルタイム ITRON RX616などのソフトウェアの存在により、そのような機能が不要になったためと思われます。Unixが起動すると、デバイスドライバやアプリケーションソフトウェアの開発にインサーキットエミュレータは必要ありません。必要なのは、ターゲットデバイスで動作する C コンパイラ、クロスコンパイラ、およびGDB-Tkなどのスクリーンデバッガです。
64758 hp
Hewlett-Packard (現在はKeysight ) は、HP 64700シリーズシステム上に構築されたV70用のプロービングポッドベースのインサーキットエミュレーションハードウェアを提供しました。 [83] [84]これは、 HP 64000シリーズの後継機種、具体的にはHP 64758です。 [85] [86] [83]これにより、ロジックアナライザのようなトレース機能が有効になります。このテスト機器は、逆アセンブルされた ソースコードを自動的に表示し、トレースデータを表示し、オブジェクトファイルなしで表示します。[83]また、ソースコードとオブジェクトファイルが提供され、それらがDWARF形式でコンパイルされている場合は、高級言語の ソースコードを表示します。 V60 (10339G) 用のインターフェイスもカタログにありました。[86]ただし、長いプロービングポッドケーブルには「特別グレード認定」デバイス、つまり高速グレードのV70が必要でした。
HP 64758: メインユニット、サブユニット、ホストインターフェイス
ソフトウェアオプション
ハードウェアオプション
欠点
V80の戦略的失敗マイクロアーキテクチャ
開発段階では、V80はIntel 80486と同等の性能を持つと考えられていたが[87]、最終的には多くの異なる機能を持つことになった。V80の各命令の内部実行には少なくとも2サイクルが必要だったが、i486では1サイクルで済んだ。V80の内部パイプラインは非同期にバッファリングされているように見えたが、i486のそれは同期だった。言い換えれば、V80の内部マイクロアーキテクチャはCISCだったが、i486のそれはRISCだった。両方のISAは長い非均一CISC命令を許可していたが、i486はより広い128ビットの内部キャッシュメモリバスを持っていたのに対し、V80は32ビット幅だった。この違いは、それぞれのダイの写真で見ることができる。[21] [18] [22] [17]この設計は性能の観点から致命的だったが、NECは変更しなかった。 NEC は、同じレジスタ転送レベルで物理設計を再設計することもできたかもしれないが、そうしなかった。
商業的成功の欠如
V60-V80アーキテクチャは商業的に大きな成功を収めなかった。[32]
V60、V70、V80は、1989年と1990年のNECカタログにPGAパッケージで掲載されていました。[88] [89] 1995年のNECカタログには、V60とV70（PGAバージョンだけでなくQFPパッケージもあり、V20/V30エミュレーションとFRM機能を省いたV60の低コスト版μPD70615も含まれていました）が、さまざまなチップセットと一緒に掲載されていましたが、V80はこのカタログでは提供されていませんでした。[36]同じカタログの1999年版には、V60-V80製品は掲載されなくなりました。[90]
後継者
V800シリーズ
1992年にNECは新しいモデルであるV800シリーズ32ビットマイクロコントローラを発売しましたが、メモリ管理ユニット（MMU）は搭載していませんでした。[91] Intel i960およびMIPSアーキテクチャに触発されたRISCベースのアーキテクチャと、 JARL（ジャンプおよびレジスタリンク）やロードストアアーキテクチャなどの他のRISCプロセッサ命令を搭載していました。
この時点で、リアルタイム Unix などの V60/V70 の膨大なソフトウェア資産は放棄され、後継機に返却されることはありませんでしたが、Intel はそのようなシナリオを回避しました。
V800シリーズには、V810、V830、V850ファミリーの3つの主要なバリエーションがありました。[92] [3] [93]
V820 (μPD70742) は、V810 (μPD70732) のシンプルな派生版ですが、周辺機器も搭載されています。
V840という名称は、日本人の四面体恐怖症のため、省略された可能性がある（58ページ[36]を参照）。日本語の「4」の発音の1つは「死」を意味するため、死番虫（正確には「死番虫」） のような名前は避けるべきである。
2005年時点ではすでにV850の時代であり、V850 ファミリは大きな成功を収めている。[94] 2018年現在、ルネサスV850ファミリおよびRH850ファミリと呼ばれ、それぞれV850/V850E1/V850E2およびV850E2/V850E3 CPUコアが搭載されている。これらのCPUコアは、オリジナルのV810コアのISAを拡張したもので、[95] V850コンパイラで動作する。[96]
最新のソフトウェアベースのシミュレーション
まめ
V60/V70は多くの日本のアーケードゲームに使用されていたため、愛好家向けに複数の古いアーケードゲームをエミュレートするMAME（Multiple Arcade Machine Emulatorの略）には、それらの命令セットアーキテクチャのCPUシミュレータが含まれています。[25]これは、開発者向けではなくユーザー向けの一種の命令セットシミュレータです。
これはMAME開発チームによって維持されています。C ++で書かれた最新のオープンソース コードはGitHubリポジトリから入手できます。[97] optable.hxxファイル内の操作コードはV60のものと全く同じです。 [1]
