マンゴネルは牽引式トレビュシェットとも呼ばれ、古代中国で戦国時代から使用され、その後6世紀までにユーラシア全土で使用されたトレビュシェットの一種である。後のカウンターウェイト式トレビュシェットとは異なり、マンゴネルはレバーとスリングに取り付けられた人力牽引コードで発射物を発射した。[1]
マンゴネルは機能するためにより多くの人員を必要としたが、中世ヨーロッパ初期に取って代わったねじり駆動の オナガーよりも複雑ではなく、再装填も速かった。12世紀と13世紀には、カウンターウェイトトレビュシェットが主な攻城兵器としてマンゴネルに取って代わった。[2] [3] [4]マンゴネルに関するよくある誤解は、それがねじり駆動の攻城兵器であるというものである。[5]
語源
マンゴネルという単語は、13世紀に英語で初めて確認され、古期フランス語のmangonel、mangonelle（>フランス語のmangonneau）から借用されました。[6]フランス語の単語は中世ラテン語の mangannellus、mangonellusに由来し、後期ラテン語の manganumの縮小形で、それ自体はおそらくギリシャ語のmangana（建設機械の総称）に由来しています。[7]またはmágganon（戦争のエンジン、滑車の軸）[6] [8] [9]
マンゴネルは中世の投石砲兵の総称で、より具体的には手動（牽引）動力の武器を指すために使われた。オナガーを指すために誤って使用されることもある。[10]現代の軍事史家は、オナガーなどの以前のねじり機械と区別するために「牽引トレビュシェット」という用語を考案した。[11]
マンゴネルはアラビア語でアル・マンジャニーク、アラダ、シャイタニ、スルタニと呼ばれていた。中国ではマンゴネルはパオ（砲）と呼ばれていた。[12] [13]
歴史
中国
マンゴネルは古代中国で生まれた。[15] [16] [17] [18]バリスタやオナガーなどのねじりを利用した攻城兵器が中国で使われたことは知られていない。[19]

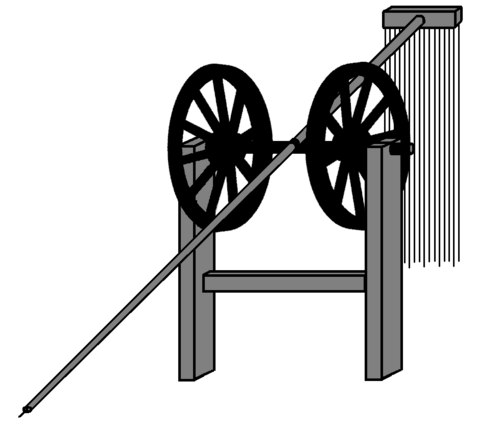

マンゴネルの使用記録が残っている最初の例は古代中国である。紀元前4世紀には墨家によって使用されていたとみられ、紀元前4世紀に編纂された『墨子』にその記述がある。 [17] [20] 『墨子』によれば、マンゴネルは高さ17フィート（5.2メートル）、地中4フィート（1.2メートル）が埋まっており、支点は荷車の車輪で作られ、投擲腕は長さ30～35フィート（9.1～10.7メートル）で、支点より4分の3が上、下4分の1がロープが取り付けられ、スリングは長さ2.8フィート（0.85メートル）であった。発射物の射程距離はそれぞれ300フィート（91メートル）、180フィート（55メートル）、120フィート（37メートル）である。これらは防御兵器として壁に設置され、時には燃える木炭を詰めたくり抜いた丸太を投げつけて敵の包囲網を破壊するために使われた。[21] [22]紀元1世紀までには、注釈者たちは『左伝』や『詩経』などの文献の他の一節をマンゴネルへの言及として解釈していた。 「グアイは『大きな木の腕で、その上に石を置き、これを装置[機]で打ち落とし、敵を倒す』である。」[23] 『史記』には、「飛石の重さは12斤で、装置[機]によって300歩も打ち落とす。」とある。[23]マンゴネルは漢代には長い平和の時代があったため衰退したが、三国時代には再び一般的な攻城兵器となった。その後の数世紀には、投石機、雷車、石車などと呼ばれていた。 573年までに、敵の要塞を攻撃するための船上兵器として使用されました。[24] 7世紀初頭には、マンゴネルの改良が行われたようですが、それが何であったかは明確に述べられていません。唐の太宗が現在の鄴金旗を征服したことを祝うバルクルの石碑によると、技術者の蒋行本が古代には知られていなかったマンゴネルに大きな進歩をもたらしました。蒋行本は、太宗の西域に対する遠征のための攻城兵器の建造に参加しました。[25]
617年、隋の李密は洛陽攻撃のために300基の砲台を建造し、621年には李世民も洛陽で同様の砲台を建造し、さらに宋代に入って1161年、蔡氏の戦いで宋の兵士が操作する砲台が金の水軍の船に石灰と硫黄の爆弾を発射した。[26] [27]景徳年間（1004-1007年）には多くの若者が軍事的功績により官職に就いたが、そのうちの一人である張存は旋風砲台の操作方法以外は何の知識も持っていなかったと言われている。[28]女真金朝（1115-1234年）が1126年に開封を包囲したとき、5,000基の砲台で攻撃した。[21]
中国のマンゴネル
『武経宗瑶』には、マンゴネルの様々な種類が記載されています。
- ワールウィンド - 小型ミサイルを発射するための旋回式マンゴネルで、どの方向にも向けることができる[29]
- 旋風砲台 - 5つの旋風砲台を1台のターンテーブルに組み合わせた砲台[30]
- パオチェ（カタパルトカート） - 車輪の付いた旋風マンゴネル[30]
- クローチングタイガー - 中型のマンゴネルで、旋風型よりも強いが、四足型よりも弱いと考えられている[21]
- 四足式 - 重い弾丸を発射するための架台フレームのマンゴネル[30]
- 2-7コンポーネント - スイングアームを形成するために束ねられたポールの数によって示される4本足タイプの異なる重量クラス[31]
広める
,_Penjikent_mural.jpg/500px-Arabs_besieging_the_city_of_Samarkand,_captured_in_722_CE,_Palace_of_Devastich_(706-722),_Penjikent_mural.jpg)
マンゴネルは、6世紀から7世紀までに、ビザンチン人、ペルシャ人、アラブ人、アヴァール人など、中国西部のさまざまな民族に採用されました。アヴァール人がマンゴネルを西方に持ち込んだと主張する学者もいれば、ビザンチン人が以前からマンゴネルのことを知っていたと主張する学者もいます。伝来のベクターに関係なく、マンゴネルは6世紀後半までに東地中海に登場し、バリスタやオナガーなどのねじり駆動の攻城兵器に取って代わりました。[34] [35] [36]ねじり攻城兵器が急速に置き換えられたのは、おそらくいくつかの理由が組み合わさったためです。マンゴネルは設計が単純で、発射速度が速く、精度が高く、射程距離と威力は同等です。また、ねじりひもでできたねじり兵器よりも安全だったと思われます。「緊張した腱の束は、休止状態でも大量のエネルギーを蓄えており、使用時に壊滅的な故障を起こしがちでした。」[37] [2] [38] [4]同時に、後期ローマ帝国は「その祖先よりもかなり少ない砲兵隊を配備し、独立した部隊に組織されていたため、後継国家の手に渡った兵器の量は限られていた可能性がある」ようです。 [ 39 ]ガリアとゲルマニアからの証拠は、西方では砲兵のスキルと技術が大幅に失われたことを示唆しています。[39]
おそらく620年頃にテッサロニキ大司教ヨハネスによって書かれた聖デメトリオスの奇跡によると、アヴァロスラブ人は586年に50以上のマンゴネルでテッサロニキを攻撃しました。砲撃は何時間も続きましたが、オペレーターは不正確で、ほとんどのショットは標的を外しました。1つの石が標的に到達したとき、それは「城壁の上部を通路まで破壊しました」。[40] [41]奇跡では包囲の明確な日付は示されていませんが、586年または597年だった可能性があります。620年代後半にテオフィラクト・シモカッタによって書かれた歴史に基づいて、ビザンチン人はそれ以前にすでにマンゴネルを知っていたという議論があります。収録されている記述では、捕虜となったビザンチン兵士ブサスがアヴァール人に「攻城兵器」の作り方を教え、 587年にアピアリアを征服したことが記されている。この兵器を指す言葉はヘレポリスであるが、これは特定の攻城兵器を指しているわけではない。破城槌、投石器、攻城塔などと様々に解釈されてきた。テオフィラクトの記述では、この兵器の説明や、アヴァール人がすでに多くのローマ都市を占領していた後にアピアリアを占領できた理由について曖昧である。アラビア語で投石器を意味するマンジャニクの語源となったギリシャ語のマンガニコンも、626年にコンスタンティノープルに対して使用されたアヴァール人の兵器を説明するために初めて使用された。ピーター・パートンは、テオフィラクトの記述は同時代のものではなく、おそらくマンゴネルがより一般的だった時代に書かれたものだと指摘している。デイヴィッド・グラフとパートンは、テオフィラクトの記述には年代順の問題があり、ビザンチン帝国はどちらの場合もそのことを知っていたはずなのに、なぜアヴァール人が奇跡で使用した機械が586年または597年に新奇なものとみなされたのかを説明していないと主張している。しかし、アヴァール人と遭遇する前の西洋ではマンゴネルに関する記述はない。[42] [43] [44]
パートンは、西洋世界で最初にマンゴネルを知ったのはアヴァール人、ビザンチン人、ペルシャ人のいずれであったとしても、その可能性は同等であると考えている。マイケル・フルトンは、アヴァール人または他の媒介者がその技術をビザンチン人に伝えた可能性は少なくとも同等であるが、捕らえられたビザンチン兵士による説明を必要とするほどマンゴネルが複雑であったことには懐疑的であると述べた。彼は、テオフィラクトの説明を「いわゆる『野蛮』な人々が『文明化された』技術の一部を複製し取り入れることができたという、人種的動機による説明」と評した。スティーブン・マコッターやジョン・ハルドンなどの他の研究者は、アヴァール人の理論が最も可能性が高いと考えている。マコッターが言うように、「アヴァール人が持ち込み、ビザンチン人がそれをコピーした可能性を疑う十分な理由はない」。[42] [43] [44]ゲオルギオス・カルダラスによれば、アヴァール人がビザンチン帝国の捕虜から直接攻城術を学んだという考えは信憑性がない。なぜなら、彼らはすでに城壁で囲まれたビザンチン帝国の町を占領する能力を十分に備えており、攻城戦を行う他の部族と接触していたからである。[45]
ビザンチン帝国は587年にアクバス近郊のペルシャの砦に対してマンゴネルを使用した可能性があるが、マンゴネルは効果的に運用されていたようで、まだ新しい武器であったことを示唆している。ペルシャ人は7世紀初頭にダラに対して、また614年にエルサレムに対してマンゴネルを使用した可能性がある。アラブ人は653年までに船にマンゴネルを搭載し、683年にはメッカで使用した。 [46] [47]フランク人とサクソン人は8世紀にこの武器を採用した。[48] 『ルイ敬虔王の生涯』には、トルトサ包囲戦（808-809年）の記述の中で、西ヨーロッパで最古のマンゴネルへの言及がある。[49] 890年代には、アボ・ケルヌスがパリ包囲戦（885-886年）で使用されたマンゴまたはマンガナアについて記述しており、これには高い支柱があり、おそらくトレビュシェット型の投擲武器を使用したことを意味している。[50] 1173年、ピサ共和国はガレー船にマンゴネルを乗せて島の城を占領しようとした。[51]マンゴネルはインドでも使われていた。[2]
ギリシア語から何度も翻訳されているこのカタパルトは、四角形で、底部は広く、上に向かって狭くなっており、大きな鉄のローラーに「大きな家の梁に似た」木製の梁が固定されており、後ろにはスリングがあり、前には太いケーブルがあり、アームを上げ下げできるようにし、「恐ろしい音とともに巨大なブロックを空中に投げ上げました」。[40]
— ピーター・パートン
独自の発明
レイフェ・インゲ・リー・ピーターソンによれば、マンゴネルは421年にテオドシオポリスで使われていた可能性があるが、「おそらくオナガーだった」という。[52]ピーターソンは、マンゴネルは、異なるより優れた大砲の記録に基づいて、西暦500年までに東地中海で独自に発明されたか、少なくとも知られていた可能性があると述べているが、マンゴネルに関する明確な記述はない。ピーターソンのタイムラインと、マンゴネルが6世紀半ばまでにローマ帝国中に広まったという推定によれば、マンゴネルは6世紀半ばまでにスペインとイタリアで、7世紀までにアフリカで、8世紀にはフランク人によっても使用されていたことになる。[53]トレイシー・リールは、マンゴネルはビザンチンのスタッフスリングの進化を通じて独自に発明されたと示唆しているが、これはあまり支持されていない。 [54]ビザンチンが東アジアからマンゴネルを受け取ったのか、独自に発明されたのかを示す資料はない。[55]
このように、柱上ヨシュアとアガティアスにおける未知の機械に関するかなり確固たる証拠、およびプロコピオスにおけるその構造に関する優れた示唆（特にストラテギコンと対比して読むと）に基づくと、牽引式トレビュシェットは遅くとも500年頃までに東地中海地域で知られるようになった可能性が高い。文献学的証拠と（確かに状況証拠ではあるが）歴史的証拠は、400年頃の日付を支持するかもしれない。[56]
— インゲ・リー・ピーターソン
歴史上の注目すべき用途
マンゴネルは対人兵器として最も効果的で、弓兵や投石兵と並んで支援的な位置で使用された。マンゴネルに関するほとんどの記述では、マンゴネルは軽砲兵器であると説明されているが、防御を実際に突破したのは地雷や攻城塔によるものであった。[57] 766年のカマチャ包囲戦では、ビザンチンの守備隊は敵の砲兵から身を守るために木製の掩蔽物を使用し、投石兵で死傷者を出した。シリアのミカエルは、 823年のバリス包囲戦では、砲撃で苦しんだのは要塞ではなく守備隊であったと述べている。カイサム包囲戦では、アブダラ・イブン・タヒル・アル・クラサニーが大砲を使用して町の家屋に損害を与えた。 838年のアモリウム略奪では、守備隊を追い払い、木製の防御を破壊するためにマンゴネルが使用された。 848年のマランド包囲戦ではマンゴネルが使用され、「8か月に及ぶ包囲戦で両軍それぞれ100名が死亡、400名が負傷したと伝えられている。」 [ 58] 865年のバグダッド包囲戦では、防御砲が市門への攻撃を撃退した一方、船に乗ったマンゴネルが防衛軍の100名の命を奪った。[59]
11 世紀以降、非常に大きく強力なマンゴネルがいくつか記録されている。マンジケルト包囲戦 (1054 年)では、セルジューク朝の最初の攻城砲は、包囲軍に石を発射した守備軍の砲撃によって阻止された。これに対してセルジューク朝は、400 人の兵士が 20 キログラム (44 ポンド) の石を引っ張って投げる別のマンゴネルを建造した。最初の射撃で突破口が開けられたが、この機械は守備軍によって焼き払われた。エデッサのマタイによると、この機械の重量は 3,400 キログラム (7,500 ポンド) あり、都市の守備軍に数人の死傷者を出した。[57] イブン・アル・アディムは1089年に人を投げ飛ばすことができるマンゴネルについて記述している。 [60] 1161年の海州の包囲戦では、マンゴネルの射程距離は200歩（400メートル（1,300フィート）以上）だったと報告されている。[61]
衰退
中国西部では、12世紀後半にカウンターウェイトトレビュシェットに取って代わられるまで、マンゴネルが主要な攻城兵器であり続けた。[62]中国では、 13世紀のモンゴルによる宋王朝の征服中にカウンターウェイトトレビュシェットが導入されるまで、マンゴネルが主要な攻城兵器であった。 [63]カウンターウェイトトレビュシェットはマンゴネルを完全に置き換えることはなかった。より長い射程距離にもかかわらず、カウンターウェイトトレビュシェットはマンゴネルとは異なり、包囲地点の近くに構築する必要があった。マンゴネルはより小さく、軽く、安価で、必要に応じて分解して組み立て直すのが容易であった。[64]カウンターウェイトトレビュシェットの優位性は明確ではなかった。これについて洪武帝は1388年にこう述べている。「旧式のトレビュシェットの方が本当に便利だった。もしその機械を100台持っていれば、行軍の準備ができたら、木の棒1本を4人で運ぶだけで済む。そして目的地に着いたら、街を囲んでトレビュシェットを設置し、射撃を開始するのだ！」[65]マンゴネルは対人兵器として使用され続けた。1240年のノルウェーの文献『Speculum regale』には、この機能分担が明確に述べられている。マンゴネルは、防御されていない地域の人々を攻撃するために使用されるべきものだった。[66]アッコ包囲戦（1291年）の時点でも、マムルーク朝は72～92台のトレビュシェットを配備したが、その大部分はまだマンゴネルであり、14～15台はカウンターウェイトトレビュシェットであった。カウンターウェイトトレビュシェットはアッコの城壁に穴を開けることができず、マムルーク軍は外壁の北東の角を削って市内に侵入した。[67] [68]ティルスのテンプル騎士団は、カウンターウェイトトレビュシェットよりも発射速度が速いマンゴネルの方が防衛側にとって危険であると述べた。[69]
-
武井宗瑶の匍匐虎投石器（固定式投石器） -
五景宗瑶の旋風投石器（回転式投石器）5基 -
-
12 世紀のマンゴネル (ペリエとも呼ばれる) とスタッフ スリンガーの横の描写 -
![シチリア・ビザンチン時代のマンゴネルの描写、12～13世紀[70]](https://img-server.japedia.wiki/wikipedia/commons/thumb/c/cf/Byzantine_Trebuchet_Skylintzes.jpg/500px-Byzantine_Trebuchet_Skylintzes.jpg)
シチリア・ビザンチン時代のマンゴネルの描写、12～13世紀[70] -
13 世紀のマンゴネルの描写 -
イスラム教のマンゴネル、1285
