磁気冷凍

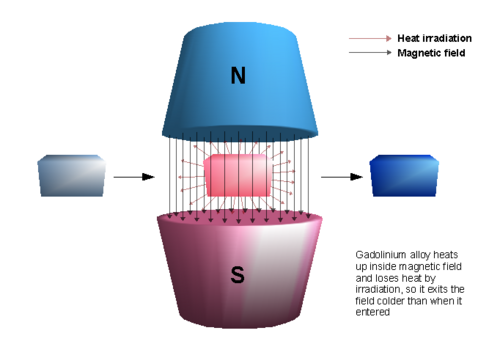

ガドリニウム合金は磁場内で加熱され、周囲に熱エネルギーを失うため、磁場から出るときには入ったときよりも温度が下がります。

磁気冷凍は磁気熱量効果に基づく冷却技術である。この技術は、一般的な冷蔵庫で使用される範囲だけでなく、極低温を達成するために使用できます。^[1]^[2]^[3]^[4]

磁気熱量材料は、磁場が加えられると温まります。温まるのは、材料の内部状態が変化して熱を放出するためです。磁場が取り除かれると、材料は元の状態に戻り、熱を再吸収して元の温度に戻ります。冷却を実現するには、材料が磁化された高温状態にある間に熱を放射させます。磁性が取り除かれると、材料は元の温度より低くなります。

この効果は1881年にドイツの物理学者エミール・ワールブルクによって初めて観測され、続いて1917年にフランスの物理学者P.ヴァイスとスイスの物理学者A.ピカールによって観測された。 ^[5]基本原理はP.デバイ（1926年）とW.ジャウケ（1927年）によって提案された。^[6]最初の実用的な磁気冷凍機は1933年からいくつかのグループによって構築された。磁気冷凍は、約0.3K（磁気冷凍以前に達成可能だった最低温度）以下の冷却のために開発された最初の方法であった。³
彼は蒸発します。

磁気熱量効果

磁気熱量効果（MCE、磁石とカロリーを組み合わせたもの）は、変化する磁場に適切な材料をさらすことによってその材料の温度変化が引き起こされる磁気熱力学的現象です。これは、低温物理学者には断熱消磁としても知られています。冷却プロセスのこの部分では、外部から加えられた磁場の強度が低下すると、材料内に存在する熱エネルギー（フォノン）の撹拌作用によって、磁気熱量材料の磁区が磁場から外れます。この間にエネルギーが材料に（再）移動しないように材料が隔離されている場合（つまり、断熱プロセス）、磁区が熱エネルギーを吸収して再配向を行うため、温度が低下します。ドメインのランダム化は、強磁性体のキュリー温度でのランダム化と同様に発生しますが、エネルギーが追加されると内部の強磁性によって磁気ドメインが破壊されるのではなく、磁気双極子がエネルギーが一定のまま減少する外部磁場を克服する点が異なります。

磁気熱量効果の最も顕著な例の1つは、化学元素ガドリニウムとその合金の一部です。ガドリニウムは、特定の磁場に入ると温度が上昇します。磁場から離れると温度が下がります。この効果は、ガドリニウム合金 Gdでかなり強くなります。
₅（シ
₂ゲ
₂^[7] プラセオジムとニッケルの合金（PrNi
₅）は非常に強い磁気熱量効果を持ち、科学者は絶対零度の1000分の1度である1ミリケルビン以内に近づくことを可能にした。^[8]

方程式

磁気熱量効果は次の式で定量化できます。

$\Delta T_{ad}=-\int _{H_{0}}^{H_{1}}\left({\frac {T}{C(T,H)}}\right)_{H}{\left({\frac {\partial M(T,H)}{\partial T}}\right)}_{H}dH$

ここで、は温度 T 付近の磁気システムの温度の断熱変化、H は印加された外部磁場、C は作動磁石 (冷媒) の熱容量、M は冷媒の磁化です。 $\Delta T_{ad}$

この式から、磁気熱量効果は次のように強化できることがわかります。

大きなフィールド変動
熱容量の小さい磁石材料
一定磁場で温度に対して正味磁化が大きく変化する磁石

温度の断熱変化は磁石の磁気エントロピーの変化（）と関係していることがわかる。 ^[9] $\Delta T_{ad}$ $\デルタS$

$\Delta S(T)=\int _{H_{0}}^{H_{1}}\left({\frac {\partial M(T,H')}{\partial T}}\right)dH'$

これは、磁石のエントロピーの絶対的な変化が、磁場変化の熱力学的サイクルにおける断熱温度変化の可能な大きさを決定することを意味します。

熱力学サイクル

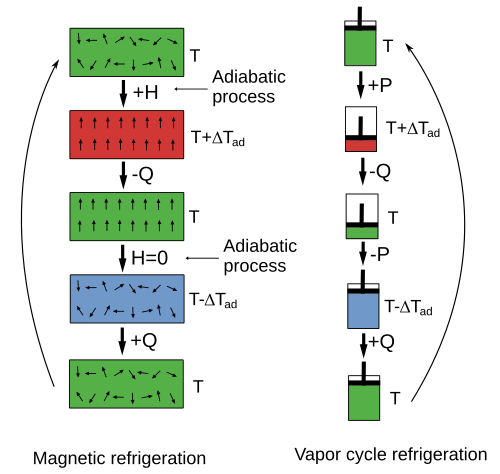

このサイクルは、カルノー冷凍サイクルに類似した冷凍サイクルとして実行されますが、圧力の増減ではなく磁場の強度の増減が行われます。これは、選択された作業物質が磁場に導入される、つまり磁束密度が増加する開始点で説明できます。作業物質は冷媒であり、冷却環境と熱平衡状態から始まります。

断熱磁化: 磁気熱量物質を絶縁環境に置く。外部磁場 (+ H ) が増加すると、原子の磁気双極子が整列し、物質の磁気エントロピーと熱容量が減少します。全体のエネルギーは (まだ) 失われておらず、したがって全体のエントロピーは減少していないため (熱力学の法則による)、結果として物質は加熱されます ( T + Δ T _ad )。
等磁気エンタルピー伝達:この追加された熱は、流体または気体 (たとえば、気体または液体ヘリウム) によって除去できます (- Q ) 。磁場は、双極子が熱を再吸収するのを防ぐため一定に保たれます。十分に冷却されると、磁気熱量物質と冷却剤は分離されます ( H =0)。
断熱消磁: 物質は別の断熱（絶縁）状態に戻されるため、総エントロピーは一定のままです。ただし、今回は磁場が減少し、熱エネルギーによって磁気モーメントが磁場を克服し、サンプルが冷却されます。つまり、断熱温度変化です。エネルギー（およびエントロピー）は熱エントロピーから磁気エントロピーに移行し、磁気双極子の無秩序さを測定します。^[10]
等磁気エントロピー移動: 磁場は一定に保たれ、材料が再加熱されるのを防ぎます。材料は冷却される環境と熱的に接触するように置かれます。作動材料は冷却環境よりも低温であるため (設計により)、熱エネルギーは作動材料に移動します (+ Q )。

冷媒と冷却環境が熱平衡状態になると、サイクルを再開できます。

応用技術

断熱消磁冷凍機 (ADR) の基本的な動作原理は、強い磁場を使用して、しばしば「冷媒」と呼ばれる材料サンプルのエントロピーを制御することです。磁場は、冷媒内の磁気双極子の方向を制約します。磁場が強いほど、双極子の配列が整列し、材料が (事実上) 内部の自由度の一部を失うため、エントロピーと熱容量が低下します。磁場がオンになっている間、冷媒がヒートシンク(通常は液体ヘリウム)との熱接触によって一定温度に保たれると、冷媒はヒートシンクと平衡状態にあるため、いくらかのエネルギーを失うことになります。その後、磁場がオフになると、双極子の方向に関連する自由度が再び解放され、分子の運動から均等に分配されたエネルギーの一部が引き出され、その結果、エネルギーが減少してシステム全体の温度が下がるため、冷媒の熱容量が再び上昇します。磁場がオフになるとシステムは絶縁されるため、プロセスは断熱的になります。つまり、システムは周囲 (ヒートシンク) とエネルギーを交換できなくなり、温度はヒートシンクの初期値よりも低くなります。

標準的な ADR の動作は、おおよそ次のように進行します。まず、強力な磁場が冷媒に適用され、さまざまな磁気双極子が整列して、冷媒のこれらの自由度がエントロピーの低下した状態になります。次に、ヒートシンクが、冷媒のエントロピー損失によって放出される熱を吸収します。次に、ヒートシンクとの熱接触が切断されてシステムが絶縁され、磁場がオフになり、冷媒の熱容量が増加して、冷媒の温度がヒートシンクの温度以下に下がります。実際には、磁場はゆっくりと減少して、継続的な冷却を提供し、サンプルをほぼ一定の低温に保ちます。磁場がゼロになるか、冷媒の特性によって決まる低い限界値まで低下すると、ADR の冷却力がなくなり、熱漏れによって冷媒が温まります。

作業材料

磁気熱量効果（MCE）は磁性固体の固有の特性です。磁場の印加または除去に対する固体のこの熱応答は、固体が磁気秩序温度に近いときに最大になります。したがって、磁気冷凍装置に考慮される材料は、対象温度領域に近い磁気相転移温度を持つ磁性材料である必要があります。^{[11]家庭で使用できる冷蔵庫の場合、この温度は室温です。対象温度範囲内で相転移の}秩序パラメータが大きく変化すると、温度変化がさらに大きくなる可能性があります。^[2]

磁気エントロピーの大きさと断熱温度変化は、磁気秩序化プロセスに大きく依存する。その大きさは、反強磁性体、フェリ磁性体、スピングラス系では一般に小さいが、磁気相転移を起こす強磁性体でははるかに大きくなる可能性がある。一次相転移は、温度による磁化変化の不連続性によって特徴付けられ、その結果潜熱が生じる。^[11]二次相転移では、相転移に伴うこの潜熱は発生しない。^[11]

1990年代後半、ペチャーキとグシュナイドナーはGdの磁気エントロピー変化を報告した。
₅（シ
₂ゲ
₂）は、当時最大の磁気エントロピー変化を示したGd金属で報告された値より約50％大きかった。^[12]この巨大磁気熱量効果（GMCE）は270 Kで発生し、Gd（294 K）よりも低い。^[4] MCEは室温以下で発生するため、これらの材料は室温で動作する冷蔵庫には適さない。^[13]それ以来、他の合金も巨大磁気熱量効果を示している。これにはGd
₅（シ
_xゲ
_{1− x}）
₄、La(Fe
_xシ
_{1− x}）
₁₃H
_xおよびMnFeP
_{1− x}として
_x合金。^[11]^{[13]ガドリニウムとその合金は、磁気的または熱的}ヒステリシスを伴わない二次相転移を起こす。^[14]しかし、希土類元素の使用により、これらの材料は非常に高価になる。

ニ
₂Mn-X（X = Ga、Co、In、Al、Sb）ホイスラー合金も、キュリー温度が室温近くで、組成によっては室温近くでマルテンサイト相変態を起こすことができるため、磁気冷却用途の有望な候補です。^[3]これらの材料は磁気形状記憶効果を示し、アクチュエータ、エネルギーハーベスティングデバイス、センサーとしても使用できます。^[15]マルテンサイト変態温度とキュリー温度が同じ場合（組成に基づく）、磁気エントロピーの変化の大きさが最大になります。^[2] 2014年2月、GEは機能的なNi-Mnベースの磁気冷凍機の開発を発表しました。^[16]^[17]

この技術の開発は材料に大きく依存しており、安価で豊富で、より広い温度範囲でより大きな磁気熱量効果を示す大幅に改良された材料がなければ、蒸気圧縮冷凍に取って代わることはおそらくないでしょう。そのような材料は、2テスラ以下の磁場下で顕著な温度変化を示す必要があり、それにより永久磁石を磁場の生成に使用することができます。^[18]^[19]

常磁性塩

当初提案された冷媒は、硝酸セリウムマグネシウムなどの常磁性塩でした。この場合の活性磁気双極子は、常磁性原子の電子殻の磁気双極子です。

常磁性塩ADRでは、ヒートシンクは通常、ポンプによって提供される。⁴
He（約1.2 K）または³
He (約 0.3 K)クライオスタット。一般的に、初期磁化には容易に達成できる 1 T の磁場が必要です。達成可能な最低温度は冷媒塩の自己磁化傾向によって決まりますが、1 ～ 100 mK の温度が達成可能です。希釈冷凍機は長年常磁性塩 ADR に取って代わってきましたが、希釈冷凍機の複雑さと信頼性の低さから、宇宙ベースで簡単に使用できる実験室 ADR への関心は残っています。

十分に低い温度では、常磁性塩は反磁性または強磁性になり、この方法を使用して到達できる最低温度が制限されます。^{[引用が必要]}

核磁気の消磁

断熱消磁の 1 つの変種で、引き続き研究に活用されているのが、核消磁冷凍 (NDR) です。NDR は同じ原理に従いますが、この場合、冷却力は電子配置ではなく、冷媒原子の核の磁気双極子から生じます。これらの双極子は大きさがはるかに小さいため、自己整合しにくく、固有の最小磁場が低くなります。これにより、NDR は核スピンシステムを非常に低い温度 (多くの場合 1 μK 以下) まで冷却できます。残念ながら、核磁気双極子の大きさが小さいため、外部磁場に整合しにくくなります。NDR の初期磁化ステップでは、3 テスラ以上の磁場が必要になることがよくあります。

NDRシステムでは、初期のヒートシンクを非常に低い温度（10～100mK）に保つ必要があります。この予冷は、希釈冷凍機^[20]の混合室や常磁性塩によって行われることが多いです。

商業開発

2001年の研究と概念実証装置により、商用グレードの材料と永久磁石を室温で適用して磁気熱量冷凍機を構築することに成功しました。^[21]

2007年8月20日、デンマーク工科大学のリス国立研究所（デンマーク）は、8.7Kの温度範囲を報告し、磁気冷却研究におけるマイルストーンを達成したと主張した。^[22]彼らは、2010年までにこの技術の最初の商業的応用を導入したいと望んでいた。

2013年の時点で、この技術は数十年前から利用可能な超低温極低温用途でのみ商業的に実行可能であることが証明されていました。磁気熱量冷凍システムは、ポンプ、モーター、二次流体、さまざまな種類の熱交換器、磁石、磁性材料で構成されています。これらのプロセスは不可逆性によって大きく影響されるため、十分に考慮する必要があります。年末に、クールテックアプリケーションズは、最初の商用冷凍装置が2014年に市場に投入される予定であると発表しました。クールテックアプリケーションズは、2016年6月20日に最初の商用磁気冷凍システムを発売しました。ラスベガスで開催された2015年のコンシューマーエレクトロニクスショーでは、ハイアール、アストロノーティクスコーポレーションオブアメリカ、BASFのコンソーシアムが最初の冷却器具を発表しました。^[23] BASFは、自社の技術がコンプレッサーを使用する場合よりも35％改善されていると主張しています。^[24]

2015年11月、メディカ2015フェアで、クールテックアプリケーションズはキルシュメディカル社と共同で世界初の磁気熱量医療キャビネットを発表しました。^[25] 1年後の2016年9月、イタリアのトリノで開催された第7回常温磁気冷凍に関する国際会議（Thermag VII）で、クールテックアプリケーションズは世界初の磁気熱量冷凍熱交換器を発表しました。^[26]

2017 年、Cooltech Applications は、30 kg (66 ポンド) の負荷とキャビネット内の空気温度 +2 °C を備えた、完全に機能する 500 リットルの磁気熱量冷却キャビネットを発表しました。これにより、磁気冷凍が成熟した技術であり、従来の冷凍ソリューションに代わるものであることが証明されました。

1年後の2018年9月、第8回常温磁気冷凍国際会議（Thermag VIII）で、クールテックアプリケーションズは15kWの概念実証ユニットとして設計された磁気熱量プロトタイプに関する論文を発表しました。^[27]これは、これまでに作成された最大の磁気熱量プロトタイプであるとコミュニティで考えられています。^[28]

同じ会議で、セルジュ・リオンテ博士は、財政問題によりクールテック・アプリケーションズが破産を宣言したと発表しました。^[29]その後、2019年に、現在はマグノリックという名前になっているユビブルー社が、旧クールテック・アプリケーションのチームメンバーの一部によって設立されました。それ以来、クールテック・アプリケーションズの特許ポートフォリオ全体はマグノリックに引き継がれ、同時に追加の特許も公開されました。

2019年、第5回デルフトデイズ磁気熱量学会議で、セルジュ・リオンテ博士はUbiblue（旧クールテックアプリケーション）の最後のプロトタイプを発表しました。^[30]その後、磁気熱量学コミュニティは、Ubiblueが最も開発された磁気熱量学プロトタイプを持っていることを認めました。^[31]

GMCEを示す一次相転移材料については、熱ヒステリシスと磁気ヒステリシスの問題が解決されていない。 ^[18]

潜在的な応用例の一つは宇宙船です。

蒸気圧縮冷凍機は、理論上の理想的なカルノーサイクルの60％の性能係数を達成するのが一般的で、これは現在のMR技術よりもはるかに高い。しかし、家庭用の小型冷蔵庫は効率がはるかに低い。^[32]

2014年にHoMnにおいて磁気熱量効果の巨大な異方性挙動が発見された。
₂お
₅10Kで磁気エントロピー変化の異方性により、大きな回転MCEが生成され、一定の磁場内で回転させることにより、簡素化されたコンパクトで効率的な磁気冷却システムを構築する可能性が生まれます。^[33]

2015年にApreaら^[34]は、磁気冷凍技術と低温地熱エネルギーを組み合わせた新しい冷凍コンセプト、GeoThermagを発表しました。GeoThermag技術の適用可能性を実証するために、彼らは100メートルの深さの地熱プローブで構成されるパイロットシステムを開発しました。プローブ内では水が流れ、ガドリニウムで動作する磁気冷凍機の再生流体として直接使用されます。GeoThermagシステムは、60Wの熱負荷がある場合でも281.8Kで冷水を生成する能力を示しました。さらに、システムは最適周波数f AMR、0.26Hzの存在を示しており、この周波数では、190Wの熱負荷で287.9KでCOP 2.20の冷水を生成することができました。テストで得られた冷水の温度を観察すると、GeoThermag システムは、冷却用放射床への供給能力が良好で、ファンコイルシステムへの供給能力が低下していることが示されました。

歴史

この効果は1881年にドイツの物理学者エミール・ワールブルクによって初めて発見され^[35]、その後1917年にフランスの物理学者ピエール・ヴァイスとスイスの物理学者オーギュスト・ピカールによっても発見されました^[5]。

1920 年代後半、化学ノーベル賞受賞者のピーター・デバイ(1926 年) とウィリアム・F・ジャウケ (1927 年) がそれぞれ独立に断熱消磁による冷却を提案し、大きな進歩が初めて現れました。

これは1933年にジャウケと彼の同僚DPマクドゥーガルによって極低温目的で0.25Kに到達したときに初めて実験的に実証されました。 ^[36] 1933年から1997年の間にMCE冷却の進歩がありました。^[37]

1997年、アイオワ州立大学エイムズ研究所のカール・A・グシュナイドナー・ジュニアによって、室温付近での概念実証磁気冷凍機が初めて実証されました。この出来事は世界中の科学者や企業の関心を集め、新しい種類の室温材料や磁気冷凍機の設計の開発が始まりました。^[7]

2002年にアムステルダム大学のグループが豊富な物質をベースにしたMnFe(P,As)合金の巨大磁気熱量効果を実証した時、大きな進歩が起こりました。^[38]

磁気熱量効果に基づく冷蔵庫は、0.6 T から 10 T までの磁場を使用して実験室で実証されています。2 T を超える磁場は永久磁石で生成するのが難しく、超伝導磁石によって生成されます (1 T は地球の磁場の約 20,000 倍です)。

室温デバイス

最近の研究は室温付近に焦点が当てられています。室温磁気冷蔵庫の構築例には次のものがあります。

一例として、カール・A・グシュナイドナー・ジュニア教授は、1997年2月20日に室温付近で磁気冷凍機の概念実証を発表しました。また、彼はGdにおけるGMCEの発見を発表しました。
₅シ
₂ゲ
₂1997年6月9日^[12]。それ以来、磁気熱量効果を示す材料について説明した査読済みの論文が何百本も書かれてきました。

参照

参考文献

^ França, ELT; dos Santos, AO ; Coelho, AA (2016). 「三元Dy、Ho、Erプラチナガライドの磁気熱量効果」。Journal of Magnetism and Magnetic Materials。401 : 1088–1092。Bibcode : 2016JMMM..401.1088F。doi :10.1016/ j.jmmm.2015.10.138。
^ abc Brück, E. (2005). 「磁気熱量冷凍の開発」. Journal of Physics D: Applied Physics . 38 (23): R381–R391. Bibcode :2005JPhD...38R.381B. doi :10.1088/0022-3727/38/23/R01. S2CID 122788079.
^ ab Khovaylo, VV; Rodionova, VV; Shevyrtalov, SN; Novosad, V. (2014). 「縮小次元における磁気熱量効果: ホイスラー合金および関連化合物の薄膜、リボン、マイクロワイヤ」. Physica Status Solidi B. 251 ( 10): 2104. Bibcode :2014PSSBR.251.2104K. doi :10.1002/pssb.201451217. S2CID 196706851.
^ ab Gschneidner, KA; Pecharsky, VK (2008). 「室温付近の磁気冷却の30年：現在の状況と将来の展望」International Journal of Refrigeration . 31 (6): 945. doi :10.1016/j.ijrefrig.2008.01.004.
^ ab ヴァイス、ピエール;ピカール、オーギュスト (1917)。「ル・フェノメーヌ・マグネトカロリーク」。Ｊ．Ｐｈｙｓ．（パリ）。第5シリーズ(7): 103-109。
スミス、アンダース (2013)。「磁気熱量効果を発見したのは誰か?」ヨーロッパ物理学ジャーナル H . 38 (4): 507–517。Bibcode :2013EPJH...38..507S。doi : 10.1140/ epjh /e2013-40001-9。S2CID 18956148 。
^ ゼマンスキー、マーク W. (1981)。極低温と極高温。ニューヨーク:ドーバー。p. 50。ISBN 0-486-24072-X。
^ ab Karl Gschneidner Jr. & Kerry Gibson (2001年12月7日). 「磁気冷凍機のテストに成功」.エイムズ研究所ニュースリリース. エイムズ研究所. 2010年3月23日時点のオリジナルよりアーカイブ。 2006年12月17日閲覧。
^ エムズリー、ジョン（2001年）。自然の構成要素。オックスフォード大学出版局。p.342。ISBN 0-19-850341-5。
^ Balli, M.; Jandl, S.; Fournier, P.; Kedous-Lebouc, A. (2017-05-24). 「磁気冷却のための先進材料：基礎と実用面」.応用物理レビュー. 4 (2): 021305. arXiv : 2012.08176 . Bibcode :2017ApPRv...4b1305B. doi :10.1063/1.4983612. S2CID 136263783.
^ カスキーリョ、ジョアンパウロ;テシェイラ、パウロ・イボ・コルテス (2014)統計物理学入門 (図解版)。ケンブリッジ大学出版局。 p. 99.ISBN 978-1-107-05378-6。99ページの抜粋
^ abcd Smith, A.; Bahl, CRH; Bjørk, R.; Engelbrecht, K.; Nielsen, KK; Pryds, N. (2012). 「高性能磁気熱量冷凍装置に向けた材料の課題」Advanced Energy Materials . 2 (11): 1288. Bibcode :2012AdEnM...2.1288S. doi :10.1002/aenm.201200167. S2CID 98040294.
^ ab Pecharsky, VK; Gschneidner, Jr., KA (1997). 「Gd_{5}(Si_{2}Ge_{2}) における巨大磁気熱量効果」. Physical Review Letters . 78 (23): 4494. Bibcode :1997PhRvL..78.4494P. doi :10.1103/PhysRevLett.78.4494.
^ ab Moya, X.; Kar-Narayan, S.; Mathur, ND (2014). 「強誘電相転移近傍の熱量物質」(PDF) . Nature Materials . 13 (5): 439–50. Bibcode :2014NatMa..13..439M. doi :10.1038/NMAT3951. PMID 24751772.
^ Song, NN; Ke, YJ; Yang, HT; Zhang, H.; Zhang, XQ; Shen, BG; Cheng, ZH (2013). 「LaFe11.6Si1.4C0.2H1.7 の 1 つの多機能金属間化合物における巨大マイクロ波吸収と磁気冷凍の統合」。Scientific Reports。3 : 2291。Bibcode : 2013NatSR ... 3E2291S。doi : 10.1038 /srep02291。PMC 3724178。PMID 23887357。
^ Dunand, DC; Müllner, P. (2011). 「Ni-Mn-Ga形状記憶合金の磁気作動に対するサイズ効果」.先端材料. 23 (2): 216–32. Bibcode :2011AdM....23..216D. doi :10.1002/adma.201002753. PMID 20957766. S2CID 4646639.
^ 「GE Global Research Live」。2015年2月18日時点のオリジナルよりアーカイブ。2015年2月18日閲覧。
^ 「磁石を使えば次世代の冷蔵庫はより効率的に冷やせる」gizmag.com 2014-02-14.
^ ab Gschneidnerjr, KA; Pecharsky, VK; Tsokol, AO (2005). 「磁気熱量材料の最近の開発」.物理学の進歩に関する報告. 68 (6): 1479. Bibcode :2005RPPh...68.1479G. doi :10.1088/0034-4885/68/6/R04. S2CID 56381721.
^ Pecharsky, VK; Gschneidner Jr, KA (1999). 「磁気熱量効果と磁気冷凍」. Journal of Magnetism and Magnetic Materials . 200 (1–3): 44–56. Bibcode :1999JMMM..200...44P. doi :10.1016/S0304-8853(99)00397-2.
^ Zu, H.; Dai, W.; de Waele, ATAM (2022). 「希釈冷凍機の開発 –レビュー」.低温工学. 121. doi :10.1016/j.cryogenics.2021.103390. ISSN 0011-2275. S2CID 244005391.
^ ギブソン、ケリー (2001 年 11 月)。「磁気冷凍機のテストに成功: エイムズ研究所の開発が新しい冷凍技術の限界を押し上げる」エイムズ研究所の従業員向け INSIDER ニュースレター。2010 年 5 月 27 日時点のオリジナルよりアーカイブ。（第112巻第10号）
^ 磁気冷却のマイルストーン、Risø News、2007年8月20日。2007年9月5日アーカイブ、Wayback Machine。2007年8月28日閲覧。
^ 「最先端の磁気熱量冷却装置を初公開」。BASF。2015年1月6日時点のオリジナルよりアーカイブ。2015年7月16日閲覧。
^ 「ソリッドステート冷却」。BASF New Business GmbH 。 2018年3月23日閲覧。
^ 最初の磁気熱量医療キャビネット
^ 「第7回常温磁気冷凍に関する国際会議（Thermag VII）。議事録：イタリア、トリノ、2016年9月11日～14日」。2016年9月11日。
^ Lionte, Sergiu; Risser, Michel; Muller, Christian (2021年2月). 「15kW磁気熱量概念実証ユニット：初期開発と最初の実験結果」. International Journal of Refrigeration . 122 : 256–265. doi :10.1016/j.ijrefrig.2020.09.019.
^ Kitanovski, Andrej (2020年3月). 「磁気熱量材料のエネルギー応用」. Advanced Energy Materials . 10 (10). Bibcode :2020AdEnM..1003741K. doi :10.1002/aenm.201903741.
^ セルジュ・リオンテ博士のThermag VIIIカンファレンスでの招待講演者としての講演
^ “DDMC 2019”. TU Delft (オランダ語) . 2021年11月7日閲覧。
^ Kitanovski, Andrej (2020). 「磁気熱量材料のエネルギー応用」. Advanced Energy Materials . 10 (10). Bibcode :2020AdEnM..1003741K. doi : 10.1002/aenm.201903741 . S2CID 213786208.
^ Sand, JR; Vineyard, EA; Bohman, RH (2012-08-31) [1995].インドにおける冷蔵庫のエネルギー効率の改善。アメリカ暖房冷凍空調学会 ( ASHRAE ) 年次会議、カリフォルニア州サンディエゴ (米国)、1995 年 6 月 24 ～ 28 日。米国エネルギー省、科学技術情報局。OSTI 40784。
^ Balli, M.; Jandl, S.; Fournier, P.; Gospodinov, MM (2014 年 6 月 9 日). 「HoMn2O5 単結晶における異方性強化巨大可逆回転磁気熱量効果」.応用物理学レター. 104 (23). doi :10.1063/1.4880818.
^ Aprea, Ciro; Greco, Adriana; Maiorino, Angelo (2015 年 11 月). 「GeoThermag: 地熱磁気冷蔵庫」. International Journal of Refrigeration . 59 : 75–83. doi :10.1016/j.ijrefrig.2015.07.014.
^ ヴァールブルク、EG (1881)。「磁気ウンターシューンゲン」。アンナレン・デア・フィジーク。249 (5): 141–164。ビブコード:1881AnP...249..141W。土井：10.1002/andp.18812490510。
^ Giauque, WF; MacDougall, DP (1933). 「Gd ₂ (SO ₄ ) ₃ ·8H ₂ O の消磁による絶対温度 1° 以下の達成」. Phys. Rev. 43 ( 9): 768. Bibcode :1933PhRv...43..768G. doi :10.1103/PhysRev.43.768.
^ Gschneidner, KA Jr.; Pecharsky, VK (1997). Bautista, RG; et al. (eds.). Rare Earths: Science, Technology and Applications III . Warrendale, PA: The Minerals, Metals and Materials Society. p. 209.
Pecharsky, VK; Gschneidner, KA Jr. (1999). 「磁気熱量効果と磁気冷凍」. J. Magn. Magn. Mater . 200 (1–3): 44–56. Bibcode :1999JMMM..200...44P. doi :10.1016/S0304-8853(99)00397-2.
Gschneidner, KA Jr.; Pecharsky, VK (2000). 「磁気熱量材料」. Annu. Rev. Mater. Sci . 30 (1): 387–429. Bibcode :2000AnRMS..30..387G. doi :10.1146/annurev.matsci.30.1.387.
Gschneidner, KA Jr.; Pecharsky, VK (2002). Chandra, D.; Bautista, RG (編著).エネルギー変換のための先端材料の基礎. ペンシルベニア州ウォーレンデール: 鉱物、金属、材料協会. p. 9.
^ Tegus, O.; Brück, E.; de Boer, FR; Buschow, KHJ (2002). 「室温用途向け遷移金属ベースの磁性冷媒」. Nature . 415 (6868): 150–152. Bibcode :2002Natur.415..150T. doi :10.1038/415150a. PMID 11805828. S2CID 52855399.
^ Zimm, C.; Jastrab, A.; Sternberg, A.; Pecharsky, V.; Gschneidner, K.; Osborne, M.; Anderson, I. (1998). 「室温に近い磁気冷凍機の説明と性能」。極低温工学の進歩。pp. 1759–1766。doi :10.1007/978-1-4757-9047-4_222。ISBN 978-1-4757-9049-8。
^ Bohigas, X.; Molins, E.; Roig, A.; Tejada, J.; Zhang, XX (2000). 「永久磁石を使用した室温磁気冷蔵庫」. IEEE Transactions on Magnetics . 36 (3): 538. Bibcode :2000ITM....36..538B. doi :10.1109/20.846216.
^ Lee, SJ; Kenkel, JM; Pecharsky, VK; Jiles, DC (2002). 「磁気冷凍機用永久磁石アレイ」. Journal of Applied Physics . 91 (10): 8894. Bibcode :2002JAP....91.8894L. doi :10.1063/1.1451906.
^ 平野暢 (2002). 「常温用磁気冷凍機の開発」AIP 会議論文集 613 巻 1027～1034 ページdoi :10.1063/1.1472125.
^ Rowe AMとBarclay JA、Adv. Cryog. Eng. 47 995（2002）。
^ Richard, M. -A. (2004). 「磁気冷凍: 単一および複数材料のアクティブ磁気再生器実験」. Journal of Applied Physics . 95 (4): 2146–2150. Bibcode :2004JAP....95.2146R. doi :10.1063/1.1643200. S2CID 122081896.
^ Zimm C, Paper No K7.003 Am. Phys. Soc. Meeting, March 4, Austin, Texas (2003) 「アーカイブコピー」。2004年2月29日時点のオリジナルよりアーカイブ。 2006年6月12日閲覧。{{cite web}}: CS1 maint: アーカイブされたコピーをタイトルとして (リンク)
^ Wu W., Paper No. K7.004 Am. Phys. Soc. Meeting, March 4, Austin, Texas (2003) 「アーカイブコピー」。2004年2月29日時点のオリジナルよりアーカイブ。 2006年6月12日閲覧。{{cite web}}: CS1 maint: アーカイブされたコピーをタイトルとして (リンク)
^ ab Hirano N.、論文番号 K7.002 Am. Phys. Soc. 会議 3 月 4 日、テキサス州オースティン、「アーカイブコピー」。2004 年 2 月 29 日時点のオリジナルよりアーカイブ。2006 年 6 月 12 日閲覧。{{cite web}}: CS1 maint: アーカイブされたコピーをタイトルとして (リンク)
^ Clot, P.; Viallet, D.; Allab, F.; Kedous-Lebouc, A.; Fournier, JM; Yonnet, JP (2003). 「磁気を利用したアクティブ磁気再生冷凍装置」. IEEE Transactions on Magnetics . 39 (5): 3349. Bibcode :2003ITM....39.3349C. doi :10.1109/TMAG.2003.816253.
^ Shir, F.; Mavriplis, C.; Bennett, LH; Torre, ED (2005). 「室温磁気再生冷凍の分析」. International Journal of Refrigeration . 28 (4): 616. doi :10.1016/j.ijrefrig.2004.08.015.
^ Zimm C, Paper No. K7.003 Am. Phys. Soc. Meeting, March 4, Austin, Texas (2003) 「アーカイブコピー」。2004年2月29日時点のオリジナルよりアーカイブ。 2006年6月12日閲覧。{{cite web}}: CS1 maint: アーカイブされたコピーをタイトルとして (リンク)
^ Rowe, A.; Tura, A. (2006). 「3材料積層アクティブ磁気再生器の実験的調査」International Journal of Refrigeration . 29 (8): 1286. doi :10.1016/j.ijrefrig.2006.07.012.
^ Aprea, C.; Greco, A.; Maiorino, A.; Masselli, C. (2016). 「回転式永久磁石磁気冷蔵庫のエネルギー性能」. International Journal of Refrigeration . 61 (1): 1–11. doi :10.1016/j.ijrefrig.2015.09.005.
^ “Российские инженеры создали высокоэффективный магнитный холодильник”.

さらに読む

Lounasmaa, 1 K以下の実験原理と方法、Academic Press (1974)。
リチャードソンとスミス、「低温における凝縮物質物理学の実験技術」、アディソン・ウェスレー（1988年）。
Lucia, U (2008). 「磁気冷凍の理想的な性能係数 COP を得るための一般的なアプローチ」. Physica A: 統計力学とその応用. 387 (14): 3477–3479. arXiv : 1011.1684 . Bibcode :2008PhyA..387.3477L. doi :10.1016/j.physa.2008.02.026.
Bouhani, H (2020). 「ひずみ効果によるPrVO3エピタキシャル酸化物薄膜の磁気熱量特性のエンジニアリング」.応用物理学レター. 117 (7): 072402. arXiv : 2008.09193 . Bibcode :2020ApPhL.117g2402B. doi :10.1063/5.0021031. S2CID 225378969.
de Souza, M. (2021). 「相互相互作用による常磁性塩の弾性熱量効果誘起断熱磁化」。Scientific Reports . 11 (9461): 9431. Bibcode :2021NatSR..11.9431S. doi :10.1038/s41598-021-88778-4. PMC 8093207. PMID 33941810 .

外部リンク

断熱消磁による冷却 - ファインマン物理学講義
磁気熱量効果とは何ですか？また、この効果を最もよく示す物質は何ですか？
エイムズ研究所のニュースリリース、1999 年 5 月 25 日、磁気冷凍ユニットのプロトタイプの開発が開始されました。
冷凍システムテリー・ヘッペンストールのノート、ニューカッスル大学 (2000 年 11 月)
XRS断熱消磁冷凍機
概要: 連続断熱消磁冷凍機 ( .doc形式) (Google キャッシュ)
Liu, Danmin; Yue, Ming; Zhang, Jiuxing; McQueen, TM; Lynn, Jeffrey W.; Wang, Xiaolu; Chen, Ying; Li, Jiying; Cava, RJ; Liu, Xubo; Altounian, Zaven; Huang, Q. (2009 年 1 月 26 日). 「磁性冷媒 Mn _1.1 Fe _0.9 (P _0.8 Ge _0.2 ) における磁気熱量効果の起源と調整」. Physical Review B. 79 ( 1): 014435. arXiv : 0807.3707 . Bibcode :2009PhRvB..79a4435L. doi :10.1103/PhysRevB.79.014435.
[1] 磁気技術が冷蔵技術に革命を起こす
Lucia, Umberto (2010). 磁気冷凍のエクセルギー解析 (プレプリント). arXiv : 1011.1684 .

[1] ^ França, ELT; dos Santos, AO ; Coelho, AA (2016). 「三元Dy、Ho、Erプラチナガライドの磁気熱量効果」。Journal of Magnetism and Magnetic Materials。401 : 1088–1092。Bibcode : 2016JMMM..401.1088F。doi :10.1016/ j.jmmm.2015.10.138。

[doi10.1088/0022-327/38/23/R01-2] Brück, E. (2005). 「磁気熱量冷凍の開発」. Journal of Physics D: Applied Physics . 38 (23): R381–R391. Bibcode :2005JPhD...38R.381B. doi :10.1088/0022-3727/38/23/R01. S2CID 122788079.

[auto-3] Khovaylo, VV; Rodionova, VV; Shevyrtalov, SN; Novosad, V. (2014). 「縮小次元における磁気熱量効果: ホイスラー合金および関連化合物の薄膜、リボン、マイクロワイヤ」. Physica Status Solidi B. 251 ( 10): 2104. Bibcode :2014PSSBR.251.2104K. doi :10.1002/pssb.201451217. S2CID 196706851.

[auto1-4] Gschneidner, KA; Pecharsky, VK (2008). 「室温付近の磁気冷却の30年：現在の状況と将来の展望」International Journal of Refrigeration . 31 (6): 945. doi :10.1016/j.ijrefrig.2008.01.004.

[Weiss_103–109-5] ヴァイス、ピエール;ピカール、オーギュスト (1917)。「ル・フェノメーヌ・マグネトカロリーク」。Ｊ．Ｐｈｙｓ．（パリ）。第5シリーズ(7): 103-109。
スミス、アンダース (2013)。「磁気熱量効果を発見したのは誰か?」ヨーロッパ物理学ジャーナル H . 38 (4): 507–517。Bibcode :2013EPJH...38..507S。doi : 10.1140/ epjh /e2013-40001-9。S2CID 18956148 。

[6] ゼマンスキー、マーク W. (1981)。極低温と極高温。ニューヨーク:ドーバー。p. 50。ISBN 0-486-24072-X。

[Ames-7] Karl Gschneidner Jr. & Kerry Gibson (2001年12月7日). 「磁気冷凍機のテストに成功」.エイムズ研究所ニュースリリース. エイムズ研究所. 2010年3月23日時点のオリジナルよりアーカイブ。 2006年12月17日閲覧。

[8] エムズリー、ジョン（2001年）。自然の構成要素。オックスフォード大学出版局。p.342。ISBN 0-19-850341-5。

[9] Balli, M.; Jandl, S.; Fournier, P.; Kedous-Lebouc, A. (2017-05-24). 「磁気冷却のための先進材料：基礎と実用面」.応用物理レビュー. 4 (2): 021305. arXiv : 2012.08176 . Bibcode :2017ApPRv...4b1305B. doi :10.1063/1.4983612. S2CID 136263783.

[10] カスキーリョ、ジョアンパウロ;テシェイラ、パウロ・イボ・コルテス (2014)統計物理学入門 (図解版)。ケンブリッジ大学出版局。 p. 99.ISBN 978-1-107-05378-6。99ページの抜粋

[doi10.1002/aenm.201200167-11] Smith, A.; Bahl, CRH; Bjørk, R.; Engelbrecht, K.; Nielsen, KK; Pryds, N. (2012). 「高性能磁気熱量冷凍装置に向けた材料の課題」Advanced Energy Materials . 2 (11): 1288. Bibcode :2012AdEnM...2.1288S. doi :10.1002/aenm.201200167. S2CID 98040294.

[auto2-12] Pecharsky, VK; Gschneidner, Jr., KA (1997). 「Gd_{5}(Si_{2}Ge_{2}) における巨大磁気熱量効果」. Physical Review Letters . 78 (23): 4494. Bibcode :1997PhRvL..78.4494P. doi :10.1103/PhysRevLett.78.4494.

[doi10.1038/NMAT3951-13] Moya, X.; Kar-Narayan, S.; Mathur, ND (2014). 「強誘電相転移近傍の熱量物質」(PDF) . Nature Materials . 13 (5): 439–50. Bibcode :2014NatMa..13..439M. doi :10.1038/NMAT3951. PMID 24751772.

[14] Song, NN; Ke, YJ; Yang, HT; Zhang, H.; Zhang, XQ; Shen, BG; Cheng, ZH (2013). 「LaFe11.6Si1.4C0.2H1.7 の 1 つの多機能金属間化合物における巨大マイクロ波吸収と磁気冷凍の統合」。Scientific Reports。3 : 2291。Bibcode : 2013NatSR ... 3E2291S。doi : 10.1038 /srep02291。PMC 3724178。PMID 23887357。

[15] Dunand, DC; Müllner, P. (2011). 「Ni-Mn-Ga形状記憶合金の磁気作動に対するサイズ効果」.先端材料. 23 (2): 216–32. Bibcode :2011AdM....23..216D. doi :10.1002/adma.201002753. PMID 20957766. S2CID 4646639.

[16] 「GE Global Research Live」。2015年2月18日時点のオリジナルよりアーカイブ。2015年2月18日閲覧。

[17] 「磁石を使えば次世代の冷蔵庫はより効率的に冷やせる」gizmag.com 2014-02-14.

[ReferenceA-18] Gschneidnerjr, KA; Pecharsky, VK; Tsokol, AO (2005). 「磁気熱量材料の最近の開発」.物理学の進歩に関する報告. 68 (6): 1479. Bibcode :2005RPPh...68.1479G. doi :10.1088/0034-4885/68/6/R04. S2CID 56381721.

[19] Pecharsky, VK; Gschneidner Jr, KA (1999). 「磁気熱量効果と磁気冷凍」. Journal of Magnetism and Magnetic Materials . 200 (1–3): 44–56. Bibcode :1999JMMM..200...44P. doi :10.1016/S0304-8853(99)00397-2.

[20] ^ Zu, H.; Dai, W.; de Waele, ATAM (2022). 「希釈冷凍機の開発 –レビュー」.低温工学. 121. doi :10.1016/j.cryogenics.2021.103390. ISSN 0011-2275. S2CID 244005391.

[Ames_Lab-2001-21] ギブソン、ケリー (2001 年 11 月)。「磁気冷凍機のテストに成功: エイムズ研究所の開発が新しい冷凍技術の限界を押し上げる」エイムズ研究所の従業員向け INSIDER ニュースレター。2010 年 5 月 27 日時点のオリジナルよりアーカイブ。（第112巻第10号）

[22] 磁気冷却のマイルストーン、Risø News、2007年8月20日。2007年9月5日アーカイブ、Wayback Machine。2007年8月28日閲覧。

[23] 「最先端の磁気熱量冷却装置を初公開」。BASF。2015年1月6日時点のオリジナルよりアーカイブ。2015年7月16日閲覧。

[24] 「ソリッドステート冷却」。BASF New Business GmbH 。 2018年3月23日閲覧。

[25] 最初の磁気熱量医療キャビネット

[26] 「第7回常温磁気冷凍に関する国際会議（Thermag VII）。議事録：イタリア、トリノ、2016年9月11日～14日」。2016年9月11日。

[27] Lionte, Sergiu; Risser, Michel; Muller, Christian (2021年2月). 「15kW磁気熱量概念実証ユニット：初期開発と最初の実験結果」. International Journal of Refrigeration . 122 : 256–265. doi :10.1016/j.ijrefrig.2020.09.019.

[28] Kitanovski, Andrej (2020年3月). 「磁気熱量材料のエネルギー応用」. Advanced Energy Materials . 10 (10). Bibcode :2020AdEnM..1003741K. doi :10.1002/aenm.201903741.

[29] セルジュ・リオンテ博士のThermag VIIIカンファレンスでの招待講演者としての講演

[30] “DDMC 2019”. TU Delft (オランダ語) . 2021年11月7日閲覧。

[31] Kitanovski, Andrej (2020). 「磁気熱量材料のエネルギー応用」. Advanced Energy Materials . 10 (10). Bibcode :2020AdEnM..1003741K. doi : 10.1002/aenm.201903741 . S2CID 213786208.

[32] Sand, JR; Vineyard, EA; Bohman, RH (2012-08-31) [1995].インドにおける冷蔵庫のエネルギー効率の改善。アメリカ暖房冷凍空調学会 ( ASHRAE ) 年次会議、カリフォルニア州サンディエゴ (米国)、1995 年 6 月 24 ～ 28 日。米国エネルギー省、科学技術情報局。OSTI 40784。

[33] Balli, M.; Jandl, S.; Fournier, P.; Gospodinov, MM (2014 年 6 月 9 日). 「HoMn2O5 単結晶における異方性強化巨大可逆回転磁気熱量効果」.応用物理学レター. 104 (23). doi :10.1063/1.4880818.

[34] Aprea, Ciro; Greco, Adriana; Maiorino, Angelo (2015 年 11 月). 「GeoThermag: 地熱磁気冷蔵庫」. International Journal of Refrigeration . 59 : 75–83. doi :10.1016/j.ijrefrig.2015.07.014.

[WARBURG,_E._G_p._141-164-35] ヴァールブルク、EG (1881)。「磁気ウンターシューンゲン」。アンナレン・デア・フィジーク。249 (5): 141–164。ビブコード:1881AnP...249..141W。土井：10.1002/andp.18812490510。

[36] Giauque, WF; MacDougall, DP (1933). 「Gd ₂ (SO ₄ ) ₃ ·8H ₂ O の消磁による絶対温度 1° 以下の達成」. Phys. Rev. 43 ( 9): 768. Bibcode :1933PhRv...43..768G. doi :10.1103/PhysRev.43.768.

[37] Gschneidner, KA Jr.; Pecharsky, VK (1997). Bautista, RG; et al. (eds.). Rare Earths: Science, Technology and Applications III . Warrendale, PA: The Minerals, Metals and Materials Society. p. 209.
Pecharsky, VK; Gschneidner, KA Jr. (1999). 「磁気熱量効果と磁気冷凍」. J. Magn. Magn. Mater . 200 (1–3): 44–56. Bibcode :1999JMMM..200...44P. doi :10.1016/S0304-8853(99)00397-2.
Gschneidner, KA Jr.; Pecharsky, VK (2000). 「磁気熱量材料」. Annu. Rev. Mater. Sci . 30 (1): 387–429. Bibcode :2000AnRMS..30..387G. doi :10.1146/annurev.matsci.30.1.387.
Gschneidner, KA Jr.; Pecharsky, VK (2002). Chandra, D.; Bautista, RG (編著).エネルギー変換のための先端材料の基礎. ペンシルベニア州ウォーレンデール: 鉱物、金属、材料協会. p. 9.

[38] Tegus, O.; Brück, E.; de Boer, FR; Buschow, KHJ (2002). 「室温用途向け遷移金属ベースの磁性冷媒」. Nature . 415 (6868): 150–152. Bibcode :2002Natur.415..150T. doi :10.1038/415150a. PMID 11805828. S2CID 52855399.

[39] Zimm, C.; Jastrab, A.; Sternberg, A.; Pecharsky, V.; Gschneidner, K.; Osborne, M.; Anderson, I. (1998). 「室温に近い磁気冷凍機の説明と性能」。極低温工学の進歩。pp. 1759–1766。doi :10.1007/978-1-4757-9047-4_222。ISBN 978-1-4757-9049-8。

[40] Bohigas, X.; Molins, E.; Roig, A.; Tejada, J.; Zhang, XX (2000). 「永久磁石を使用した室温磁気冷蔵庫」. IEEE Transactions on Magnetics . 36 (3): 538. Bibcode :2000ITM....36..538B. doi :10.1109/20.846216.

[41] Lee, SJ; Kenkel, JM; Pecharsky, VK; Jiles, DC (2002). 「磁気冷凍機用永久磁石アレイ」. Journal of Applied Physics . 91 (10): 8894. Bibcode :2002JAP....91.8894L. doi :10.1063/1.1451906.

[42] 平野暢 (2002). 「常温用磁気冷凍機の開発」AIP 会議論文集 613 巻 1027～1034 ページdoi :10.1063/1.1472125.

[43] Rowe AMとBarclay JA、Adv. Cryog. Eng. 47 995（2002）。

[44] Richard, M. -A. (2004). 「磁気冷凍: 単一および複数材料のアクティブ磁気再生器実験」. Journal of Applied Physics . 95 (4): 2146–2150. Bibcode :2004JAP....95.2146R. doi :10.1063/1.1643200. S2CID 122081896.

[45] Zimm C, Paper No K7.003 Am. Phys. Soc. Meeting, March 4, Austin, Texas (2003) 「アーカイブコピー」。2004年2月29日時点のオリジナルよりアーカイブ。 2006年6月12日閲覧。{{cite web}}: CS1 maint: アーカイブされたコピーをタイトルとして (リンク)

[46] Wu W., Paper No. K7.004 Am. Phys. Soc. Meeting, March 4, Austin, Texas (2003) 「アーカイブコピー」。2004年2月29日時点のオリジナルよりアーカイブ。 2006年6月12日閲覧。{{cite web}}: CS1 maint: アーカイブされたコピーをタイトルとして (リンク)

[aps.org-47] Hirano N.、論文番号 K7.002 Am. Phys. Soc. 会議 3 月 4 日、テキサス州オースティン、「アーカイブコピー」。2004 年 2 月 29 日時点のオリジナルよりアーカイブ。2006 年 6 月 12 日閲覧。{{cite web}}: CS1 maint: アーカイブされたコピーをタイトルとして (リンク)

[48] Clot, P.; Viallet, D.; Allab, F.; Kedous-Lebouc, A.; Fournier, JM; Yonnet, JP (2003). 「磁気を利用したアクティブ磁気再生冷凍装置」. IEEE Transactions on Magnetics . 39 (5): 3349. Bibcode :2003ITM....39.3349C. doi :10.1109/TMAG.2003.816253.

[49] Shir, F.; Mavriplis, C.; Bennett, LH; Torre, ED (2005). 「室温磁気再生冷凍の分析」. International Journal of Refrigeration . 28 (4): 616. doi :10.1016/j.ijrefrig.2004.08.015.

[50] Zimm C, Paper No. K7.003 Am. Phys. Soc. Meeting, March 4, Austin, Texas (2003) 「アーカイブコピー」。2004年2月29日時点のオリジナルよりアーカイブ。 2006年6月12日閲覧。{{cite web}}: CS1 maint: アーカイブされたコピーをタイトルとして (リンク)

[51] Rowe, A.; Tura, A. (2006). 「3材料積層アクティブ磁気再生器の実験的調査」International Journal of Refrigeration . 29 (8): 1286. doi :10.1016/j.ijrefrig.2006.07.012.

[52] Aprea, C.; Greco, A.; Maiorino, A.; Masselli, C. (2016). 「回転式永久磁石磁気冷蔵庫のエネルギー性能」. International Journal of Refrigeration . 61 (1): 1–11. doi :10.1016/j.ijrefrig.2015.09.005.

[53] “Российские инженеры создали высокоэффективный магнитный холодильник”.
