ETFE

ETFE

名前
IUPAC名 ポリ(1,1,2,2-テトラフルオロブタン-1,4-ジイル)
その他の名前 ポリ(エチレン-コ-テトラフルオロエチレン)
識別子
CAS番号	25038-71-5 はい
ケムスパイダー	なし
CompTox ダッシュボード ( EPA )	ＤＴＸＳＩＤ１０８８０３７０
InChI InChI=1S/C2F4.C2H4/c3-1(4)2(5)6;1-2/h;1-2H2 はい キー: QHSJIZLJUFMIFP-UHFFFAOYSA-N はい
特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。 いいえ 確認する （何ですか  ？） はいいいえ インフォボックス参照

エチレンテトラフルオロエチレン( ETFE ) はフッ素ベースのプラスチックです。広い温度範囲にわたって高い耐腐食性と強度を持つように設計されました。ETFE はポリマーであり、その起源に基づく名前はポリ (エテン-コ-テトラフルオロエテン)です。デュポンのブランド名Tefzelでも知られており、「テフロンフィルム」と呼ばれることもあります。ETFE は比較的高い融点と、優れた化学的、電気的、高エネルギー放射線耐性を備えています。

Chemours社のウェブサイトには、 PTFEとFEP、PFA 、ETFEの便利な比較表が掲載されており、それぞれの機械的、熱的、化学的、電気的特性が並べて記載されています。^[1] ETFEは、実質的にこのグループの他の3つよりも強度が高いバージョンです。

ETFEフィルムはセルフクリーニング機能（非粘着性のため）があり、リサイクル可能です。^[2]屋根用フィルムとして、熱膨張などによるサイズの変化があっても、伸ばしても張った状態を保つことができます。熱溶接を使用すると、破れはパッチで修復するか、複数のシートをより大きなパネルに組み立てて修復できます。

ETFEの引張強度は約42MPa（6100psi）で、使用温度範囲は89K～423K（-185℃～+150℃または-300℉～+300℉）である。^[3]

ETFE樹脂は紫外線に耐性があります。人工耐候性試験（30年間の暴露に相当）では、濾過は見られず、フィルムの劣化の兆候はほとんど見られませんでした。^[4]

ETFEシステムは、プラズマコーティング、ワニス、または印刷されたフリットパターンを適用することで光透過率を制御できます。^[5]低圧空気ポンプを使用してETFE「クッション」を作成する多層システムを使用することで、ETFE構造に断熱材と防音材を組み込むことができます。^[6]たとえば、ETFE単層、二重、および三層のu値は、それぞれ約5.6、2.5、および1.9 W/m2.kです^[7]一方、ETFEシステム内のETFEクッションまたはSHGCのg値は、フリットを使用して0.2〜0.95の間で変化します^[5] ETFEのSHGCの詳細については、^{[8]を参照してください。}

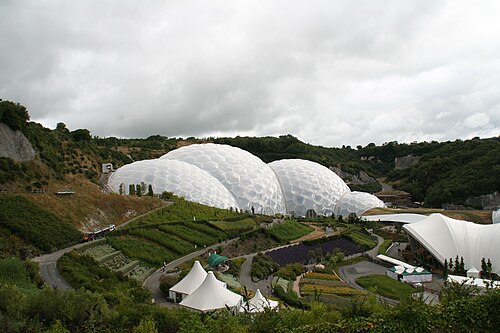

ETFEは1970年代にデュポン社によって開発され、当初は航空宇宙産業における軽量で耐熱性のあるフィルムとして使われました。 ^[9]開発当初から、農業や建築プロジェクトで時折使用されていました。^[9] ETFEが建築分野で初めて大規模に使用されたのは2001年のエデンプロジェクトで、このプロジェクトでは、太陽の条件を制御するために印刷して重ね合わせることができること、また摩擦係数が低いためほこりや汚れが付着せずメンテナンスの手間が省けることから、ETFEが選ばれました。^[9]

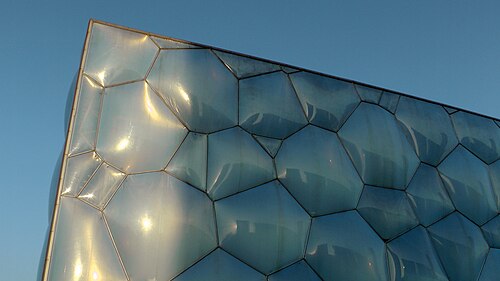

使用例としては、サッカースタジアムのアリアンツ・アレーナや北京国家水泳センター（2008年オリンピックのウォーターキューブとしても知られる）の外側を覆う空気圧パネルが挙げられます。これらは、ETFEフィルム（ラミネート）で作られた世界最大の構造物です。エデンプロジェクトのパネルもETFE製で、トロピカルアイランドにはこの半透明の素材で作られた20,000平方メートルの窓^があります。

ETFE のもう 1 つの主な用途は、高ストレス、低煙毒性、高信頼性が求められる状況で使用される電気配線および光ファイバー配線の被覆です。航空機、宇宙船、モータースポーツ配線が主な例です。ワイヤーラップ技術に使用されるワイヤーなど、一部の断面積の小さいワイヤーは ETFE でコーティングされています。

ETFE は二重ラミネートとして、熱可塑性ライナーとしてFRPと結合し、パイプ、タンク、容器で追加の腐食保護のために使用できます。

ETFE は、原子力産業では結束バンドやケーブルの巻き付けに、航空宇宙産業では電線コーティングに広く使用されています。これは、 ETFE がPTFEよりも機械的靭性に優れているためです。さらに、 ETFE は高エネルギー放射線耐性を示し、中程度の高温に長期間耐えることができます。 ETFE の市販ブランドには、デュポン社のTefzel、旭硝子社のFluon、ダイキン社のNeoflon ETFE、ベクターフォイルテック社のTexlonなどがあります。住友電工は、スミフロン E ( Sumiflon-E )として販売されているアルミニウム-ETFE複合材料を開発しました。^[10]さらに、今日では、天窓やファサード材料としての建築用ETFEの商業利用は、ヨーロッパだけでなく世界中で非常に人気が高まっており、中東では、多くのショッピングモール、スポーツ、文化的な巨大会場の開発でETFEが利用されています。たとえば、アブダビの最近の巨大な温室公園開発（マワセムパーク-グリーンハウス-アブダビハウス）は、Fabrix360 ETFEの専門家によって管理されています^[11]

ETFEは耐熱性が高いため、フィルムモードでは離型フィルムとしても使用されます。^{[12] Guarniflon社やAirtech International社、Honeywell社が提供するETFEフィルムは、炭素繊維}プリプレグ硬化などの航空宇宙用途で、金型や高温高圧プレートの離型フィルムとして使用されています。

ETFE を重要な建築要素として使用している著名な建物とデザイン:

• アリアンツ・アレーナ、ミュンヘン、ドイツ



• 北京国家水泳センター（ウォーターキューブ）、北京、中国
• エデン プロジェクト、コーンウォール、イギリス
• カーン・シャティル・エンターテイメント・センター、アスタナ、カザフスタン

• 国立宇宙センター、レスター、イギリス
• クアウテモック スタジアム、メキシコ、プエブラ。
• ミッドランドメトロポリタン大学病院、スメスウィック、バーミンガム、イギリス
• USバンクスタジアム、ミネアポリス、ミネソタ州、アメリカ合衆国^[9]
• ソーファイ・スタジアム、カリフォルニア州イングルウッド、アメリカ合衆国^[13]
• アメリカ合衆国ネバダ州ラスベガスのアレジアントスタジアム。
• ハードロック スタジアム、マイアミ ガーデンズ、フロリダ州、アメリカ合衆国
• バンク・オブ・カリフォルニア・スタジアム、カリフォルニア州ロサンゼルス、アメリカ合衆国^[14]
• アベニューズ フェーズ III、アルライ、クウェート
• アベニューズ フェーズ IV & IVB、アルライ、クウェート
• ドヴォルジェツ トラムワヨヴィ セントラム、ポーランド、ウッチのトラム駅。
• ソラリス、クラマール、フランス
• ディスカバリー カレッジ、ランタオ島、香港
• 香港、香港サイエンスパーク、グリーン18
• パビリオン、アニック城、アニック、イギリス
• BCプレイス、バンクーバー、ブリティッシュコロンビア州、カナダ、^[15]

• リバー カルチャー パビリオン The ARC、大邱、韓国
• ミュンヘン市廃棄物管理局、ドイツ、ミュンヘン (2011)
• 北京国家体育場、北京、中国
• フェスティブウォーク、リゾートワールド アット セントーサ、シンガポール
• ドルチェ ヴィータ テージョ ショッピング センター (Dolce Vita Tejo Shopping Centre)、アマドーラ、リスボン、ポルトガル
• イギリス、ロンドン、ヒースロー空港ターミナル5の専用地下鉄駅の屋上
• マンチェスター ビクトリア駅コンコース、マンチェスター、イギリス
• ニュージーランド、ダニーデン、ユニバーシティプラザのフォーサイス・バー・スタジアム
• イスラスル ショッピング センター、マドリード、スペイン
• カンザスシティ電力・照明地区、カンザスシティ、ミズーリ州、アメリカ合衆国
• サウスキャンパスの天窓構造、アートセンターカレッジオブデザイン、パサデナ、カリフォルニア州、アメリカ合衆国
• 田中ビジネススクール、ロンドン、イギリス



• ザ・シェッド（ハドソン・ヤード）。マンハッタン、ニューヨーク、アメリカ合衆国
• 熱帯諸島、ブランデンブルク、ドイツ
• バーンズリーインターチェンジ、バーンズリー、イギリス
• ザ・モール・アテネ、アテネ、ギリシャ
• ニューポート駅、ニューポート、イギリス
• ザ エレメンツ、リビングストン、イギリス
• 実験メディアおよび舞台芸術センター、レンセラー工科大学、ニューヨーク州トロイ、アメリカ合衆国
• アリーナ ペルナンブコ、レシフェ、ブラジル
• サントン市、サントン、南アフリカ
• キーウェスト ショッピング センター、クルーガーズドープ、南アフリカ
• 中国特別行政区マカオのオーシャナス カジノ。
• マスダール シティ、アブダビアラブ首長国連邦
• ランカスター大学ISS ビル
• エンパイアシティカジノ、ヨンカーズ、ニューヨーク、^[16]アメリカ合衆国
• シンガポール技術教育研究所（2012）
• SSE ハイドロ、グラスゴー、スコットランド
• アナハイム地域交通インターモーダルセンター、カリフォルニア州^[17] (12-13-14)
• シンガポール国立競技場
• Orto Botanico di Padova Biodiversity Garden屋上、パドヴァ、イタリア
• 広州南駅、中国
• 玉家埔駅、中国
• ペルシャ庭園、イラン モール、テヘラン、イラン
• アノエタ スタジアム、サン セバスティアン、スペイン
• エド・カプラン イノベーションと技術起業家のためのファミリー研究所、イリノイ工科大学、イリノイ州シカゴ
• メルセデス・ベンツ・スタジアム、ジョージア州アトランタ（2017年）^[18]
• 米国大使館 ETFE ファサード、ロンドン、英国 (2017)



• チェコ情報学・ロボット工学・サイバネティクス研究所、プラハ、チェコ（2017年）^[19]
• トロン ライトサイクル パワーラン、上海ディズニーランド、中国（2017）^[20]
• UQグローバルチェンジ研究所リビングビル、ブリスベン、オーストラリア（2013）^[21]
• ラフタ センター、サンクトペテルブルク、ロシア (2019)

• 東京、日本、羽田空港第2ターミナル、国際線施設（2020年）
• マコーリー大学芸術地区 ETFE 屋根、シドニー、オーストラリア (2020)
• ヘイワードフィールド、オレゴン大学、オレゴン州ユージーン（2020）^[22]
• ローズ セントラル コマーシャル デベロップメント、シドニー、オーストラリア (2021)
• マワセム パーク – グリーン ハウス – アブダビ (2022)



• ジャングル展示、セジウィック郡動物園、ウィチタ、カンザス州（2015年）、^[23]アメリカ合衆国
• ウエストエンドスタジアム、オハイオ州シンシナティ、アメリカ
• ドックサイドパビリオン、シドニー、オーストラリア (2014)
• バクーオリンピックスタジアム、バクー、アゼルバイジャン (2015)
• オーストラリア大使館、ジャカルタ、インドネシア (2014)
• ワーフ・リテール、ブルーウォーターズ・アイランド、ドバイ^[24] (2016)
• カーライル鉄道駅、カーライル、カンブリア (2017)
• オキシジェノ、サンフランシスコ、エレディア県、コスタリカ
• ジャカルタ国際スタジアム、ジャカルタ、インドネシア
• プライマーク バーミンガム、^[要出典]英国
• ボストン・ローガン空港（ターミナルE）、マサチューセッツ州ボストン（2021年～2022年）^[25]
• トロン ライトサイクル パワーラン、ウォルトディズニーワールド、アメリカ（2022）^[26]
• ワン・ニュージーランド・スタジアム（テ・カハ）、クライストチャーチ、ニュージーランド^[27]

• ETFE 樹脂 – Chemours テフロン
