運用履歴
ルーマニア空軍Do 24、1941 年
オーストラリア
オーストラリアが入手した6機のDo-24Kのうち、5機はオーストラリア空軍第41飛行隊に配備され、オーストラリアとニューギニアで輸送、偵察、救助任務に従事した。整備設備と予備部品が不足していたため、修理待ちの間、航空機は頻繁に使用不能になった。1機は1944年3月に火災で失われ、残りの航空機は1944年6月までに長期保管された。[ 7 ]
ブルーム空港にはDo-24kのエンジンが展示されている。銘板には、この飛行艇が1942年3月3日にローバック湾とブルーム空港で9機の日本軍零戦の攻撃により破壊されたと記されている。ファイル:Broome_Airport_Engine_Display_Plaque.jpg
ドイツ
この2台の試作機は、ノルウェー侵攻の際にナルヴィクへの兵員輸送に使用された。
オランダで鹵獲・製造された航空機は、海軍航空隊に編入され、北極海、バルト海、北海、ビスケー湾、地中海、黒海に配備された。また、輸送機としても使用され、特にエーゲ海諸島やクレタ島に取り残された部隊との連絡維持や、1943年初頭のクバン橋頭堡の支援に役立った。
オランダ
1940年6月のドイツによるオランダ占領までに、オランダとドイツで製造されたDo 24が37機東インド諸島に送られていた。戦争勃発までは、これらの機体には三色の国籍マークが付けられていた。その後、イギリスやフランスの国籍マークとの混同を避けるため、オランダの機体は黒枠のオレンジ色の三角形の国籍マークを付けるようになった。
オランダのドルニエ Do 24 は、 1941 年 12 月 17 日、イギリス領ボルネオのミリへ侵攻する艦隊を護衛していた日本の駆逐艦「東雲」を撃沈したとされている。[ 8 ]日本軍によるオランダ領東インド侵攻後、生き残った Do 24 6 機は 1942 年 2 月にオーストラリア空軍に移管された。
スペイン
1944年、オランダ製のDo 24が12機、双方の撃墜されたパイロットの救援を目的としてスペインに引き渡された。戦後、フランス製のDo 24も数機スペインに渡った。スペインのDo 24は少なくとも1967年まで、おそらくそれ以降も運用されていた。1971年、スペインで最後に飛行していたDo 24のうちの1機が、ボーデン湖畔のドルニエ社施設に永久展示のため戻された。
スウェーデン
1944年10月31日、ドイツのDo 24（第81航空群所属のCM+RY ）が中立国スウェーデンに不時着し、押収された後、最終的に買い取られ、1952年までスウェーデン軍で使用された。
バリエーション
修復されたDo 24 ATTは、プラット・アンド・ホイットニーPT6A-45ターボプロップエンジンに換装されている。- Do 24 V1
- ドイツ空軍は、 450 kW (600 hp)のユンカース Jumo 205 C 液冷ディーゼル直列エンジン3 基を搭載した航空機を試験した。 [ 9 ]

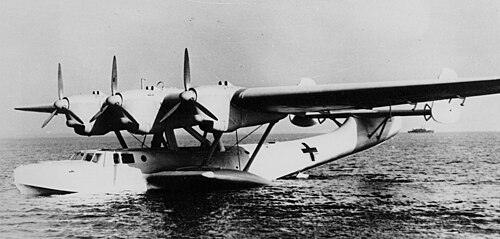

- Do 24 V2
- ドイツ空軍はV1に似た航空機を試験した。
- Do 24 V3
- オランダの試験機で、660 kW (880 hp)のライト R-1820-F52 サイクロン空冷星型エンジンを 3 基搭載。後に最初の Do 24K-1 となり、飛行した最初の Do 24 となった。シリアル番号X-1が割り当てられた。[ 10 ]
- 24 V4 を実行します
- オランダでの試験用の2番目のK-1、シリアル番号X-2が割り当てられました。[ 10 ]
- 24K-1を実行する
- ドルニエ社によるスイス生産とオランダのライセンス生産機で、36機が製造された。ドイツの民間登録番号D-AYWIは、スイスのドルニエ社の生産施設からオランダへのフェリーフライト用に割り当てられた。[ 11 ]
- 24K-2を実行する
- オランダのライセンス生産機は、750 kW (1,000 hp)のライト R-1820-G102 サイクロン エンジンを 3 基搭載していた。1 機はドルニエ社によって完成されたが、13 機の未完成の機体はドイツ軍に鹵獲され、追加のハッチとホイストを備えて 24N-1 として航空救難用に改造された。[ 6 ]
- 24N-1を実行する
- オランダで製造されていた未完成のオランダ製Do 24K-2が13機、空軍の海上救難用に完成し、750 kW (1,000 hp)のライト R-1820-G102 エンジンを3基搭載していた。R-1820 のスペアパーツの供給が尽きたため、現存する機体は645 kW (865 hp) のBMW 132N 星型エンジンに換装された。[ 12 ]
- 24T-1を実行
- フランス製、48台製造
- 24T-1を実行
- オランダでドイツ空軍向けに生産され、 750kW （1,000hp ）のBMW Bramo 323 R-2 Fafnir星型エンジンを3基搭載し、159機（T-2とT-3を含む）が製造された。
- 24T-2を実行
- Do 24T-1と同様だが、装備と武器に若干の変更が加えられている。
- 24T-3を実行する
- Do 24T-1と同様だが、装備と武器に若干の変更が加えられている。
- 24 ATT を実行
- 戦後の修復/水陸両用機への改造Do 24T-3は、新しい翼（ドルニエ228旅客機で使用されているTNT（ Tragflügel Neuer Technologie ）翼をベースにしたもの）、降着装置を備え、3基の1,125 shp（839 kW）プラット・アンド・ホイットニー・カナダPT6A -45ターボプロップエンジンで駆動する。1機は、将来的に建造される可能性のある水陸両用飛行艇の試験機として改造され、1983年4月25日に初飛行した。[ 13 ]
- 318番
- 1944年に境界層制御システムを搭載して改造されたDo 24Tが1機存在する。
仕様（Do 24T-1）
第三帝国の航空機第1巻[ 34 ] 、第二次世界大戦のドイツ航空機[ 35 ]、コスモポリタン・ドルニエ...スポンソン「ボート」の最後[ 36 ]からのデータ
一般的な特徴
- 乗組員: 4 名または 6 名[ 37 ]
- 長さ： 22.05 メートル（72 フィート4 インチ）
- 翼幅： 27 メートル（88 フィート7 インチ）
- 高さ： 5.75 メートル（18 フィート10 インチ）
- 翼面積： 108平方 メートル（1,160平方フィート）
- 空虚重量： 9,400 kg (20,723 lb)
- 総重量： 13,700 kg (30,203 lb)
- 最大離陸重量： 18,400 kg (40,565 lb)
- 燃料容量：翼下タンク2基（各1,000L、 260USガロン、 220インペリアルガロン）とスポンソン内の小型タンク12基で合計5,300L （1,400USガロン、 1,200インペリアルガロン）
- 動力装置：Bramo 323R-2 Fafnir 9気筒空冷星型ピストンエンジン3基、各704 kW (944 hp)
- プロペラ： 3枚羽根VDM可変ピッチ金属製プロペラ
パフォーマンス
- 最高速度：高度2,600m （8,500フィート）で時速330km （時速210 マイル、180ノット）
- 海面高度で 時速290km （時速180 マイル、160ノット）
- 巡航速度：高度2,600m （8,500フィート）で295km /h（183mph 、159ノット） （最大連続速度）
- 航続距離: 2,900 km (1,800 マイル、1,600 海里)
- フェリーの航続距離: 4,700 km (2,900 マイル、2,500 海里)
- 運用高度上限： 7,500 メートル（24,600 フィート）
- 高度到達時間： 2,000m （6,600 フィート）まで6分
- 4,000 メートル（13,000 フィート）を13分12秒で走破
武装
- 銃：
- 爆弾： 1,200 kg (2,600 lb)、翼下
