クリスタルラジオ

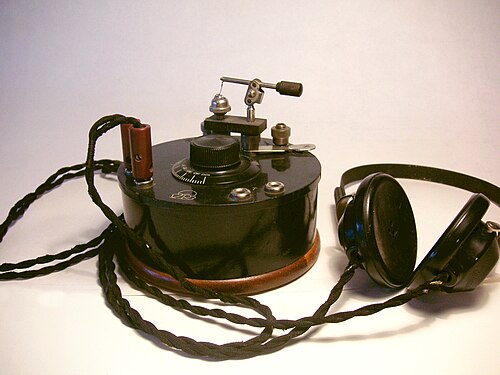

1922 年にRadiola 社が製造したスウェーデンの鉱石ラジオ。イヤホン付き。上部の装置はラジオの猫のひげ検出器です。2 組目のイヤホンジャックも用意されています。

鉱石ラジオ受信機は、クリスタルセットとも呼ばれ、ラジオの初期の頃に人気があったシンプルなラジオ受信機です。受信したラジオ信号の電力のみを使用して音を発し、外部電源を必要としません。最も重要な部品であるクリスタル検出器にちなんで名付けられました。クリスタル検出器はもともと方鉛鉱などの結晶質鉱物から作られていました。^{[1]この部品は現在}ダイオードと呼ばれています。

鉱石ラジオは最もシンプルなタイプのラジオ受信機^[2]であり、アンテナ用のワイヤー、ワイヤーのコイル、コンデンサー、鉱石検出器、イヤホン(鉱石セットではスピーカーに十分な電力がないため)などのいくつかの安価な部品で作ることができます。 ^[3] ただし、鉱石ラジオは受動受信機であるのに対し、他のラジオはバッテリーまたは壁のコンセントからの電流で動作するアンプを使用してラジオ信号を大きくします。そのため、鉱石ラジオは比較的弱い音を発するため、感度の高いイヤホンで聞く必要があり、送信機の限られた範囲内の局しか受信できません。^[4]

鉱物と金属の接触による整流特性は、1874年にカール・フェルディナント・ブラウンによって発見されました。^[5]^[6]^[7]水晶は、1894年にジャガディッシュ・チャンドラ・ボースによってマイクロ波光学実験で初めて電波検出器として使用されました。^[8]^[9]水晶は、 1902年にGWピカードによって無線通信受信用の復調器として初めて使用されました。^[10]鉱石ラジオは、最初に広く使用されたタイプのラジオ受信機であり、^[11]無線電信時代に使用された主なタイプでした。^{[12]何百万台も販売または自家製された安価で信頼性の高い鉱石ラジオは、ラジオを一般大衆に紹介する大きな原動力となり、1920年頃の}ラジオ放送の開始とともに娯楽メディアとしてのラジオの発展に貢献しました。^[13]

1920年頃、水晶受信機は真空管を使用した最初の増幅受信機に取って代わられました。この技術の進歩により、水晶受信機は商業的には時代遅れになりましたが^{[11]、主に無線技術を学ぶ手段として、愛好家、青少年団体、}ボーイスカウト^[14]によって製作され続けました。それらは今でも教育機器として販売されており、製作に専念する愛好家のグループもあります。^[15]^[16]^[17]^[18]^[19]

鉱石ラジオは振幅変調（AM）信号を受信しますが、FM設計も構築されています。^[20]^{[21]ほぼすべての}無線周波数帯域を受信できるように設計できますが、ほとんどはAM放送帯域を受信します。^[22]少数は短波帯域を受信しますが、強力な信号が必要です。最初の鉱石セットは、 20 kHzという低い周波数でスパークギャップ送信機によって放送された無線電信信号を受信しました。^[23]^[24]

歴史

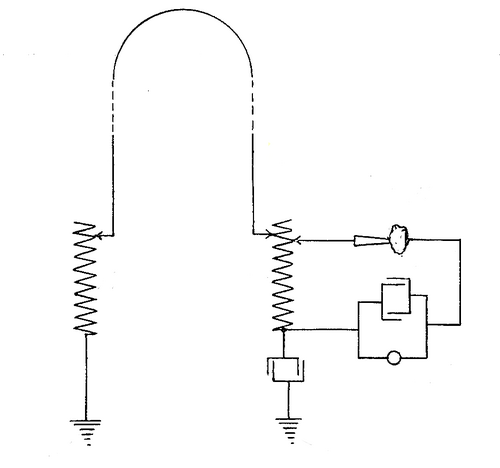

グリーンリーフ・ホイッティア・ピカードの米国特許 836,531「電波で通信される情報を受信する手段」の図

鉱石ラジオは、19 世紀後半に長く、部分的には知られていない一連の発見によって発明され、20 世紀初頭には徐々に実用的なラジオ受信機へと進化しました。鉱石ラジオの最も初期の実用的な用途は、初期のアマチュア無線実験者によるスパークギャップ送信機から送信されるモールス信号の無線信号を受信することでした。電子機器の進化に伴い、音声信号を無線で送信する機能が 1920 年頃に技術の爆発的な進歩を引き起こし、今日のラジオ放送業界へと発展しました。

幼少期

初期の無線電信では、スパークギャップとアーク送信機、および無線周波数で動作する高周波交流発電機が使用されていました。コヒーラは無線信号を検出する最初の手段でした。しかし、これらには弱い信号を検出する感度が欠けていました。

20世紀初頭、様々な研究者が方鉛鉱などの特定の金属鉱物が無線信号の検出に使用できることを発見しました。^[26]^[27]

ベンガルの物理学者ジャガディッシュ・チャンドラ・ボースは、 1894年頃から方鉛鉱検出器を使ってマイクロ波を受信し、初めて結晶を電波検出器として使用した。^[28] 1901年、ボースは方鉛鉱結晶の使用について言及した「電気的障害を検出する装置」の米国特許を申請し、1904年に特許番号755840として付与された。^[29] 1906年8月30日、グリーンリーフ・ホイッティア・ピカードはシリコン結晶検出器の特許を申請し、1906年11月20日に付与された。^[30]

水晶検波器には、水晶、通常は水晶に接触する細いワイヤまたは金属プローブ、およびこれらのコンポーネントを所定の位置に保持するスタンドまたは筐体が含まれます。最も一般的に使用される水晶は方鉛鉱の小片です。調整が容易で安定した鉱物であり、都市部の信号強度には十分であったため、黄鉄鉱もよく使用されました。他のいくつかの鉱物も検波器として優れた性能を示しました。水晶のもう1つの利点は、振幅変調信号を復調できることでした。^[^要出典^]この装置により、無線電話と音声放送が一般の聴衆に提供されました。水晶セットは、ラジオ放送産業が成長し始めた当時、これらの信号を受信するための安価で技術的に単純な方法でした。

1920年代と1930年代

1922年、当時の名称である米国規格協会は「簡単な自家製ラジオ受信装置の構築と操作」と題する出版物を出版した。^[31]この記事は、簡単な工具を扱える家族がいれば、ほとんどどんな家庭でもラジオを作り、天気、作物の価格、時間、ニュース、オペラを聞くことができることを示していた。この設計は、ラジオを一般大衆に広める上で重要なものであった。NBSはこれに続き、より限定的な2回路バージョンの「水晶検波器付き2回路ラジオ受信装置の構築と操作」を同年に出版し^[32]、現在でも愛好家によって頻繁に作られている。

20世紀初頭、ラジオの商業的利用はほとんどなく、ラジオの実験は多くの人にとって趣味でした。^[33]一部の歴史家は、1920年の秋が娯楽目的の商業ラジオ放送の始まりであると考えています。ウェスティングハウスが所有するピッツバーグのラジオ局KDKAは、ハーディング・コックス大統領選挙の開票結果を放送するのにちょうど間に合うように、米国商務省から免許を取得しました。特別なイベントの報道に加えて、ラジオの初期の頃は、農家向けの農作物価格報告の放送が重要な公共サービスでした。

1921 年当時、工場で製造されたラジオは非常に高価でした。裕福でない家庭ではラジオを購入する余裕がなかったため、新聞や雑誌には家庭用品を使って鉱石ラジオを作る方法に関する記事が掲載されました。コストを最小限に抑えるために、多くの設計図ではオートミールの箱などの空の厚紙容器にチューニングコイルを巻くことが提案され、これが自家製ラジオの一般的な基礎となりました。

クリストダイン

1920年代初頭のロシアで、オレグ・ロセフは無線検出器の製造のためにさまざまな種類の結晶に電圧バイアスをかける実験をしていました。その結果は驚くべきものでした。彼は亜鉛鉱（酸化亜鉛）結晶で増幅を実現したのです。^[34]^[35]^[36]これは負性抵抗現象であり、トンネルダイオードが開発される数十年前のことでした。最初の実験の後、ロセフは再生型およびスーパーヘテロダイン型の受信機、さらには送信機も作りました。

クリストダインは原始的な条件で製造可能であり、真空管や現代の半導体装置とは異なり、田舎の鍛冶場で製造することができた。しかし、この発見は当局に支持されず、すぐに忘れ去られ、研究用のいくつかの例を除いて、大量に製造された装置はなかった。

「フォックスホールラジオ」

鉱物の結晶に加えて、多くの金属表面の酸化被膜は整流機能を持つ半導体（検出器）として機能します。鉱石ラジオは、錆びた釘、腐食したペニー硬貨、その他多くのありふれた物体から作られた検出器を使用して即興で作られてきました。

1944 年春、連合軍がイタリアのアンツィオ近郊で停止したとき、ドイツ軍がスーパーヘテロダイン受信機の局部発振器信号を検出できる装置を持っていたため、電源付きの個人用無線受信機は厳しく禁止されました。水晶受信機には電源駆動の局部発振器がないため、検出できませんでした。機転の利く兵士の中には、ニュースや音楽を聞くために廃棄された材料から「水晶」受信機を作った人もいました。あるタイプでは、検出器として青鋼の剃刀の刃と鉛筆の芯を使用しました。刃の半導体酸化物コーティング (磁鉄鉱) に接触した鉛の先端が、粗雑な点接触ダイオードを形成しました。鉛筆の芯を刃の表面で慎重に調整することで、整流可能な点を見つけることができました。この受信機は一般の新聞によって「塹壕ラジオ」と呼ばれ、第二次世界大戦の伝説の一部となりました。

第二次世界大戦中、ドイツ占領下の一部の国では、一般市民からラジオ受信機が広く没収されました。そのため、熱心なリスナーは、基本的な水晶セット程度のものしか作らない秘密の受信機を自作するようになりました。そのようなことをする人は、捕まれば投獄されるか、死刑に処される危険があり、ヨーロッパのほとんどの国では、BBC (または他の同盟国の放送局) からの信号は、そのような受信機で受信できるほど強力ではありませんでした。

「ロケットラジオ」

1950 年代後半、ロケットのような形をしたコンパクトな「ロケットラジオ」が日本から輸入され、それなりの人気を博しました。^[37]このラジオは、圧電結晶のイヤピース (この記事で後述)、チューニングコイルのサイズを小さくするためのフェライトコア (これも後述)、調整を必要としない小型のゲルマニウム固定ダイオードを使用していました。放送局をチューニングするには、ユーザーがロケットノーズピースを動かし、それによってコイル内のフェライトコアが動き、チューニングされた回路のインダクタンスが変わります。初期のクリスタルラジオは、イヤフォンやイヤピースの電気負荷によって Q が大幅に低下し、選択性が低下していました。さらに、効率的なイヤピースを備えた「ロケットラジオ」は、十分な信号を集めるために大きなアンテナを必要としませんでした。Q がはるかに高かったため、通常は強力なローカル局を複数受信できましたが、初期のラジオでは 1 つの局しか受信できず、他の局がバックグラウンドで聞こえることもありました。

電源コンセントがない場所で聴くために、「ロケットラジオ」は、高価で重い電池を必要とする当時の真空管式ポータブルラジオの代わりとして使われました。子供たちは「ロケットラジオ」を布団の下に隠して、両親が寝ていると思っているときにラジオを聞くことができました。子供たちはラジオを公共のプールに持って行き、水から上がったときに、プールを囲む金網フェンスにアース線をクリップで留めてラジオを聞くことができました。ロケットラジオは電池や AC コンセントを必要としないため、緊急用ラジオとしても使用されました。

ロケットラジオにはいくつかのロケットスタイルがあり、同じ基本回路を備えた他のスタイルもありました。^[38]

当時、トランジスタラジオは発売されていましたが、高価でした。トランジスタラジオの価格が下がると、ロケットラジオの人気は下がっていきました。

晩年

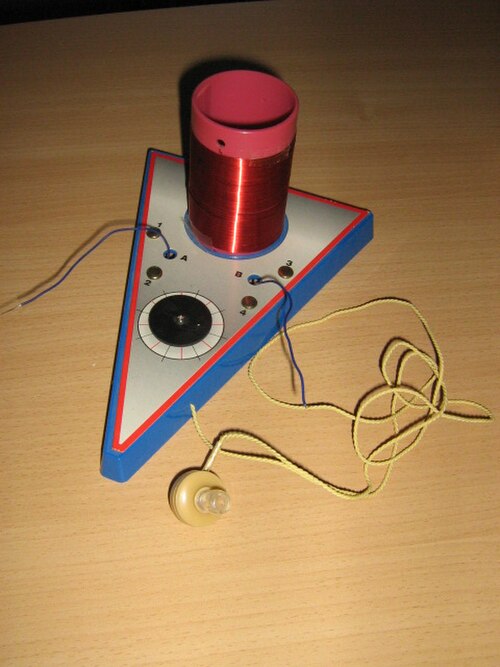

鉱石ラジオの回路は、当初のような人気と一般的な使用は回復していませんが、今でも使用されています。ボーイスカウトは、 1920 年代からラジオの組み立てをプログラムに取り入れています。1950 年代から 1960 年代にかけて、既製の珍しいアイテムや簡単なキットが多数見つかり、電子工学に興味を持つ多くの子供たちがラジオを組み立てました。

鉱石ラジオの製作は1920 年代、そして 1950 年代に大流行しました。最近では、愛好家たちが初期の機器の設計と製作を始めています。これらのセットの外観と性能には多大な労力が費やされています。毎年開催される鉱石ラジオの DX コンテスト(長距離受信) と製作コンテストでは、これらのセットの所有者が互いに競い合い、このテーマに関心を持つコミュニティを形成しています。

基本原則

鉱石ラジオは、ラジオ受信機を本質的なものに絞り込んだものと考えることができます。^[3]^[39]鉱石ラジオは少なくとも以下の部品で構成されています: ^[22]^[40]^[41]

電波によって電流が誘導されるアンテナ。
共振回路（同調回路）は、アンテナが受信したすべての無線信号から目的のラジオ局の周波数を選択します。同調回路は、コイル状の電線（インダクタと呼ばれる）とコンデンサが接続されたものです。回路には共振周波数があり、その周波数の電波は検出器まで通過しますが、他の周波数の電波はほぼブロックされます。コイルまたはコンデンサの一方または両方は調整可能で、回路をさまざまな周波数に同調させることができます。一部の回路ではコンデンサは使用されず、アンテナがこの機能を果たします。受信する電波の 1/4 波長よりも短いアンテナは容量性だからです。

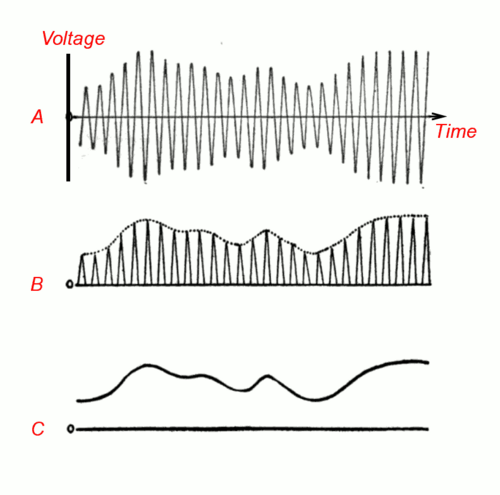

無線信号を復調して音声信号（変調）を抽出する半導体結晶検出器。結晶検出器は二乗検波器として機能し、^[42]無線周波数交流を音声周波数変調に復調します。検出器の音声周波数出力は、イヤホンによって音に変換されます。初期のセットでは、方鉛鉱などの結晶鉱物の小片とその表面に触れる細いワイヤで構成される「猫のひげ検出器」^[43]^[44]^{[45]を使用していました。}結晶検出器は、鉱石ラジオにその名前を与えたコンポーネントです。現代のセットでは最新の半導体ダイオードが使用されていますが、一部の愛好家は今でも結晶検出器やその他の検出器を試しています。
オーディオ信号を音波に変換して聞こえるようにするイヤホン。クリスタル受信機によって生成される低電力はスピーカーに電力を供給するには不十分であるため、イヤホンが使用されます。

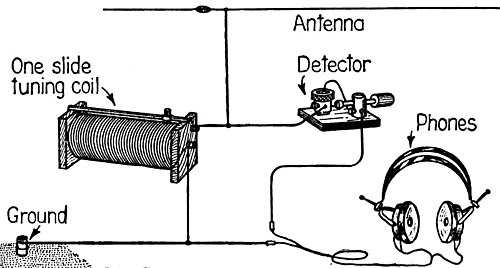

1922 年の鉱石ラジオの回路を示す図。この一般的な回路では同調コンデンサは使用されず、アンテナの静電容量を使用してコイルで同調回路を形成しました。検出器は猫ひげ検出器で、方鉛鉱の破片と、結晶の一部に接触する細いワイヤで構成され、ダイオード接点を形成します。

鉱石ラジオには電源がないので、イヤホンから発せられる音は、受信しているラジオ局の送信機から、アンテナで捉えられた電波を通じてのみ発せられる。^{[3]受信アンテナで利用できる電力は、}ラジオ送信機からの距離の二乗に比例して減少する。^{[46]強力な商用}放送局であっても、受信機から数マイル以上離れていると、アンテナが受信する電力は非常に小さく、通常はマイクロワットまたはナノワットで測定される。^{[3]現代の鉱石セットでは、アンテナで50}ピコワットほど弱い信号も聞こえる。^[47]鉱石ラジオが増幅を使用せずにこのような弱い信号を受信できるのは、人間の聴覚が非常に敏感なためであり、^[3]^[48]人間の聴覚はわずか10 ⁻¹⁶ W /cm ²の強度の音でも検出できる。^[49]したがって、鉱石受信機は、電波からのエネルギーをできるだけ効率的に音波に変換するように設計する必要がある。それでも、 AM放送局の場合、通常は約25マイル以内の距離の局しか受信できません。 ^[50]^[51]無線電信時代に使用された無線電信信号は数百マイル離れた場所から受信できました。 ^[51]また、当時は水晶受信機が海洋横断通信に使用されていました。^[52]

デザイン

1920年頃の信頼性の高い真空管の登場により、商用の受動受信機の開発は中止され、その後の鉱石ラジオの研究は主にアマチュア無線家や愛好家によって行われました。^[53]さまざまな回路が使用されています。^[2]^[54]^[55]次のセクションでは、鉱石ラジオの各部品についてさらに詳しく説明します。

アンテナ

アンテナは電磁波のエネルギーをアンテナ内の交流電流に変換し、アンテナは同調コイルに接続されている。鉱石ラジオではすべての電力がアンテナから供給されるため、アンテナが電波からできるだけ多くの電力を集めることが重要である。アンテナが大きいほど、より多くの電力を傍受できる。鉱石セットで一般的に使用されるタイプのアンテナは、その長さが受信する電波の1/4波長の倍数に近い場合に最も効果的である。鉱石ラジオで使用される電波の長さは非常に長いため ( AM 放送帯域の電波は 182～566メートルまたは 597～1,857 フィートの長さ) ^[56]、アンテナはできるだけ長く作られ、^{[57]現代のラジオで使用されている}ホイップアンテナやフェライトループスティックアンテナとは対照的に、長いワイヤで作られる。

本格的な鉱石ラジオ愛好家は、数百フィートのワイヤーを建物や木々の間にできるだけ高く吊り下げ、中央または一端に給電線を取り付けて受信機まで下げる「逆L」型や「T」型のアンテナを使用します。 ^[58]^[59]しかし、多くの場合、窓からぶら下がっているランダムな長さのワイヤーが使用されます。初期の一般的な方法は（特にアパートの居住者の間で）、ベッドスプリング、^{[14] 、} 非常階段、有刺鉄線のフェンスなど、既存の大きな金属物をアンテナとして使用することでした。^[51]^[60]^[61]

地面

水晶受信機で使用されるワイヤアンテナは、接地を基準にして出力電圧を発生するモノポールアンテナです。したがって、受信機は、電流の帰還回路として、接地（地球）に接続する必要があります。接地線は、ラジエーター、水道管、または地面に打ち込まれた金属杭に接続されていました。^[62]^[63] 初期の頃は、適切な接地接続ができない場合、カウンターポイズが使用されることがありました。^[64]^[65] 水晶受信機は、アンテナから効率的に電力を転送するために必要な低い入力インピーダンスを持つように設計されているため、電源受信機よりも水晶受信機の方が適切な接地が重要です。接地抵抗が低い（できれば 25 Ω 未満）接地接続が必要です。地面の抵抗があると、アンテナから利用できる電力が減少するためです。^[57]対照的に、現代の受信機は電圧駆動デバイスであり、入力インピーダンスが高いため、アンテナ/接地回路に流れる電流はほとんどありません。また、主電源で動作する受信機は、建物の配線を介してアースに接続されている電源コードを通じて適切に接地されています。

同調回路

コイルとコンデンサーが接続された同調回路は、音叉に似た共振器として機能します。 ^[66]アンテナに無線波によって誘導された電荷は、コイルを介してコンデンサーのプレート間を急速に行き来します。回路は、目的の無線信号の周波数では高いインピーダンスを持ちますが、他のすべての周波数では低いインピーダンスを持ちます。 ^[67] したがって、不要な周波数の信号は同調回路を通過して接地されますが、目的の周波数は検出器（ダイオード）に渡され、イヤピースを刺激して聞こえます。受信される放送局の周波数は、コンデンサーの静電容量CとコイルのインダクタンスLによって決定される同調回路の共振周波数fです。 ^[68]

f={\frac {1}{2\pi {\sqrt {LC}}}}\,

回路は、インダクタンス (L)、静電容量 (C)、またはその両方を変化させることで、異なる周波数に調整でき、異なるラジオ局の周波数に回路を「同調」させることができる。^[1] 最も安価なセットでは、コイルに沿ってスライドできる巻線にスプリング接点を押し当てることでインダクタを可変にし、それによって回路に導入されるコイルの巻き数を増減させてインダクタンスを変化させた。あるいは、可変コンデンサを使用して回路を同調させる。^[69] 現代の水晶セットの中には、フェライトコア同調コイルを使用するものがあり、フェライト磁気コアをコイルに出入りさせることで、透磁率を変化させてインダクタンスを変化させる(これにより、信頼性の低い機械的接触が排除される)。^[70]

アンテナは同調回路の不可欠な部分であり、そのリアクタンスは回路の共振周波数を決定するのに寄与する。アンテナは通常、容量として機能し、1/4波長よりも短いアンテナは容量性リアクタンスを持つ。^[57]初期の水晶セットの多くには同調コンデンサがなく、^[71]代わりにワイヤアンテナに固有の容量（コイルの大きな寄生容量に加えて^[72]）に依存してコイルとともに同調回路を形成していた。

最も初期の水晶受信機には同調回路は全くなく、アンテナとアースの間に水晶検波器が接続され、その両端にイヤホンが接続されていただけだった。^[1]^{[71]この回路はアンテナの広い}共振以外に周波数選択要素を欠いていたため、不要な局を排除する能力がほとんどなく、広い周波数帯域内のすべての局がイヤホンで聞こえた^[53] (実際には最も強力な局が他の局をかき消してしまうことが多い)。これはラジオの黎明期に使用されていたもので、水晶受信機の限られた範囲内に1つか2つの局しかなかった。

インピーダンスマッチング

「2スライダー」クリスタルラジオ回路。^[53] 1920年代の例。コイルの2つのスライド接点により、ラジオのチューニングに合わせてラジオのインピーダンスをアンテナに合わせて調整でき、受信感度が向上しました。

鉱石ラジオの設計においてイヤホンに最大電力を伝達するために用いられる重要な原則は、インピーダンス整合である。^{[53] [}^73]回路のインピーダンスが他の回路のインピーダンスの複素共役であるとき、回路のある部分から別の部分に最大電力が伝達される。つまり、2つの回路の抵抗は等しくなければならない。 ^[1]^[74]^[75]しかし、鉱石セットでは、アンテナ接地システムのインピーダンス（約10～200オーム^[57]）は通常、受信機の同調回路のインピーダンス（共振時に数千オーム）よりも低く、^[76]また、接地接続の品質、アンテナの長さ、受信機が同調されている周波数によっても変化する。^[47]

そのため、改良された受信機回路では、アンテナのインピーダンスを受信機のインピーダンスに合わせるために、アンテナは同調コイルの巻線の一部にのみ接続されていました。^[68]^[71]これにより、同調コイルは同調機能に加えて、インピーダンス整合トランス（オートトランス接続）としても機能するようになりました。アンテナの低抵抗は、同調回路全体の抵抗と一致するように、巻線比（アンテナが接続された巻線数とコイルの総巻数の比）の2乗に等しい係数で増加（変換）されました。^[75]無線時代に人気があった「2スライダー」回路では、アンテナと検出器回路の両方がスライド接点でコイルに接続され、共振周波数と巻線比の両方を（インタラクティブに） ^{[77]調整できました。}^[78]^[79]^[80]あるいは、マルチポジションスイッチを使用してコイルのタップを選択しました。これらのコントロールは、イヤホンで放送局が最も大きく聞こえるまで調整されました。

選択性の問題

水晶受信機の欠点の1つは、希望する放送局の周波数に近い放送局からの干渉を受けやすいことである。 ^[2]^[4]^[47] 2つ以上の放送局が同時に聞こえることもよくある。これは、単純な同調回路では近くの信号を十分に除去できず、広い周波数帯域を通過させてしまうためである。つまり、現代の受信機に比べて帯域幅が広く（Q値が低い）、受信機の選択性が低くなる。^[4]

水晶検波器は比較的抵抗が低いため、同調回路に「負荷」をかけ、かなりの電流を流して振動を減衰させ、Q値を下げることでより広い周波数帯域を通過させるため、問題を悪化させた。^[47]^[81]多くの回路では、検波器とイヤホン回路をコイルの巻き数の一部に渡るタップに接続することで選択性が向上した。^[53]これにより、同調回路のインピーダンス負荷が軽減され、検波器とのインピーダンス整合も改善された。^[53]

誘導結合

より洗練された水晶受信機では、同調コイルは調整可能な空芯アンテナ結合トランス^[1]^[53]に置き換えられ、疎結合と呼ばれる技術によって選択性が向上します。^[71]^[80]^[82]これは、磁気的に結合した2つのワイヤコイルで構成され、1つ (一次コイル) はアンテナとグランドに接続され、もう1つ (二次コイル) は回路の残りの部分に接続されます。アンテナからの電流によって一次コイルに交流磁場が生成され、二次コイルに電流が誘導され、それが整流されてイヤホンに電力を供給されます。各コイルは同調回路として機能し、一次コイルはアンテナ (または場合によっては別のコンデンサ) の静電容量と共振し、二次コイルは同調コンデンサと共振します。一次コイルと二次コイルの両方が局の周波数に同調されます。2つの回路が相互作用して共振トランスを形成します。

コイル間の結合を減らすには、コイルを物理的に分離して一方の磁場が他方の磁場と交差する量を減らすことで相互インダクタンスを減らし、帯域幅を狭めて、単一の同調回路で生成されるものよりもはるかにシャープで選択性の高いチューニングを実現します。^[71]^[83]しかし、結合が緩くなると、2番目の回路に渡される信号の電力も低下します。トランスは結合を調整できるように作られており、リスナーはさまざまな設定を試して最高の受信状態を得ることができます。

初期に一般的だった設計の1つは「ルーズカップラー」と呼ばれ、大きな一次コイルの内側に小さな二次コイルが配置されたものでした。^[53]^{[84]小さなコイルは}ラックに取り付けられており、大きなコイルの内側または外側に直線的にスライドできます。無線干渉が発生した場合、小さなコイルは大きなコイルからさらにスライドして外れ、結合が緩み、帯域幅が狭くなり、干渉信号が除去されます。

アンテナ結合トランスはインピーダンス整合トランスとしても機能し、アンテナインピーダンスを回路の残りの部分とよりよく整合させます。コイルの 1 つまたは両方には通常、スイッチで選択できる複数のタップがあり、トランスの巻数、つまり「巻数比」を調整できます。

カップリングトランスは、一次回路の調整、二次回路の調整、コイルのカップリングの3つの調整がすべて相互に影響し、1つを変更すると他の調整にも影響するため、調整が困難でした。^[85]

水晶検出器

水晶検波器は無線周波数信号を復調し、無線周波数搬送波から変調（音波を表す音声信号）を抽出します。初期の受信機では、よく使われていたタイプの水晶検波器は「猫のひげ検波器」でした。^[44]^[88]ワイヤと水晶の接触点は半導体ダイオードとして機能しました。猫のひげ検波器は、電流が反対方向よりも一方向によく流れるようにする粗雑なショットキーダイオードを構成しました。 ^[89]^[90]現代の水晶セットは現代の半導体ダイオードを使用しています。^[81] 水晶は包絡線検波器として機能し、交流無線信号をパルス状の直流に整流し、そのピークが音声信号をトレースするので、検波器に接続されたイヤホンで音に変換できます。^[22]^[^検証失敗^]^[87]^[^検証失敗^] 検出器からの整流電流には搬送周波数からの無線周波数パルスが含まれていますが、これは高い誘導性リアクタンスによってブロックされ、初期のイヤホンのコイルをうまく通過しません。そのため、バイパスコンデンサと呼ばれる小さなコンデンサがイヤホン端子間に配置され、無線周波数での低いリアクタンスにより、これらのパルスがイヤホンを迂回して接地されます。^[91] 一部のセットでは、イヤホンコードの静電容量が十分であったため、このコンポーネントを省略できました。^[71]

結晶表面の特定の場所だけが整流接合部として機能し、この装置は結晶ワイヤ接点の圧力に非常に敏感で、わずかな振動でも切断される可能性がありました。^[6]^[92]そのため、使用する前に試行錯誤して使用可能な接点を見つけなければなりませんでした。操作者は、イヤホンからラジオ局または「雑音」音が聞こえるまで、結晶表面上でワイヤを引っ張りました。^[93] あるいは、一部のラジオ(回路、右)では、入力回路に電池式のブザーを取り付けて検出器を調整していました。^[93]ブザーの電気接点の火花が弱い雑音源となるため、検出器が作動し始めると、イヤホンからブザー音が聞こえました。次にブザーをオフにし、ラジオを希望の局に合わせました。

最も一般的に使用された結晶は方鉛鉱（硫化鉛）であったが、^[80]^[92]^[94]様々な他のタイプの結晶も使用され、最も一般的なものは黄鉄鉱（愚者の金、FeS ₂）、シリコン、モリブデン鉱（MoS ₂）、炭化ケイ素（カーボランダム、SiC）、およびペリコンと呼ばれる亜鉛鉱-ボルナイト（ZnO-Cu ₅ FeS ₄）結晶対結晶接合であった。^[48]^{[95]鉱石ラジオは、青鋼の}剃刀の刃や鉛筆、^[48]^[96]さびた針、^[97]ペニー硬貨など、様々な一般的な物から即興で作られたこともある。 [ ⁴⁸^]これらでは、金属表面の酸化物または硫化物の半導体層が通常、整流作用を担っている。

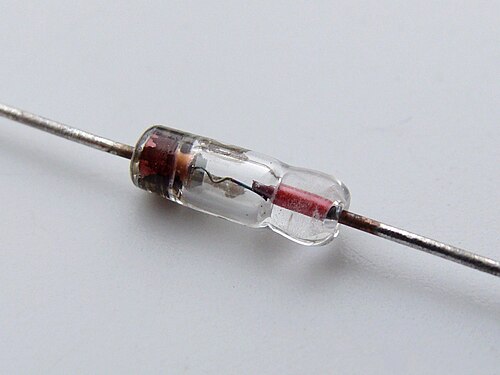

現代の受信機では、検出器として半導体ダイオードが使用されており、これは水晶検出器よりもはるかに信頼性が高く、調整も必要ありません。 ^[48]^[81]^[98]ゲルマニウムダイオード（またはショットキーダイオード）はシリコンダイオードの代わりに使用されます。これは、順方向電圧降下が低い（0.6 Vと比較して約0.3 V ^[99]）ため、感度が高くなるためです。^[81]^[100]

すべての半導体検出器は、水晶受信機ではむしろ非効率的に機能します。検出器への低電圧入力は低すぎて、順方向のより良い伝導方向と逆方向のより弱い伝導との間に大きな違いが生じないためです。シリコンカーバイドなどの初期の水晶検出器の感度を向上させるために、バッテリーとポテンショメータによって検出器全体に小さな順方向バイアス電圧が印加されました。^[101]^[102]^[103] バイアスにより、ダイオードの動作点が検出曲線上でより高くなり、信号電流が少なくなる（インピーダンスが高くなる）代わりに、信号電圧が増加します。無線機の他のインピーダンスに応じて、これによって得られる利点には限界があります。この感度の向上は、DC動作点を接合部のIV曲線上のより望ましい電圧-電流動作点（インピーダンス）に移動することによって実現しました。バッテリーは無線機に電力を供給するのではなく、ほとんど電力を必要としないバイアス電圧のみを提供します。

イヤホン

クリスタルセットで使用されるイヤホンの要件は、現代のオーディオ機器で使用されるイヤホンとは異なります。電気信号エネルギーを音波に変換する効率が求められますが、現代のイヤホンのほとんどは、音の忠実度を高めるために効率を犠牲にしています。 ^[104]初期の自家製セットでは、イヤホンが最も高価な部品でした。^[105]

ワイヤレス時代の鉱石ラジオで使われていた初期のイヤホンには、当時のホーン型スピーカーに似た仕組みの可動式鉄ドライバーが付いていた。各イヤホンには永久磁石が内蔵されており、その周囲にはコイル状の電線が巻かれて第 2 の電磁石を形成していた。両磁極はスピーカーの鋼鉄製振動板の近くにあった。ラジオからの音声信号が電磁石の巻線を通過すると、コイルに電流が流れ、変化する磁場が生成され、永久磁石による磁場が増強または減少した。これにより振動板への引力が変化して振動板が振動する。振動板の振動により、前面の空気が押し引きされ、音波が生成される。電話業務で使用されていた標準的なヘッドフォンはインピーダンスが低く(多くの場合 75 Ω)、鉱石ラジオが供給できる電流よりも多くの電流が必要だった。そのため、鉱石ラジオ (およびその他の敏感な機器) で使用されるタイプは、より細い電線をより多く巻いて、2000～8000 Ω という高いインピーダンスを実現していた。^[106]^[107]^[108]

現代の水晶セットは、はるかに感度が高く、小型の圧電水晶イヤピースを使用しています。 ^{[104]これらは、両側に電極が取り付けられた}圧電水晶で構成され、軽い振動板に接着されています。ラジオセットからのオーディオ信号が電極に適用されると、水晶が振動し、振動板を振動させます。水晶イヤホンは、装着者の外耳道に直接差し込むイヤホンとして設計されており、音がより効率的に鼓膜に結合されます。抵抗がはるかに高いため（通常はメガオーム）、同調回路に大きな「負荷」がかからず、受信機の選択性が向上します。圧電イヤホンの高抵抗は、約9 pFの静電容量と並行して、低周波を通過させ、高周波をブロックするフィルターを作成します。^[109]その場合、バイパスコンデンサは必要ありません（実際には、品質を向上させるために0.68〜1nF程度の小さなコンデンサがよく使用されますが）、代わりにイヤホンの入力と並列に10〜100kΩの抵抗を追加する必要があります。^[110]

鉱石ラジオの低出力は通常はスピーカーを駆動するには不十分であるが、1960年代の自家製セットの中にはスピーカーの低インピーダンスを回路に合わせるためにオーディオトランスを備えたものもあった。 ^[111] 同様に、現代の低インピーダンス（8Ω）イヤホンは受信機がイヤホンを駆動するのに十分な電流を生成しないため、改造せずに鉱石ラジオで使用することはできない。イヤホンのインピーダンスを駆動アンテナ回路のより高いインピーダンスに合わせるためにオーディオトランスを追加して使用されることもある。

電源として使う

強力なローカル送信機に同調した鉱石ラジオは、増幅しなければ聞こえない遠方の放送局の2台目の増幅受信機の電源として使用することができます。^[112]^{: 122–123}

受信信号自体の搬送波の電力を回収する試みは失敗に終わり、検証もされていないが、長い歴史がある。^{[要出典]従来の}水晶セットでは半波整流器が使用される。AM信号の変調率はピーク電圧でわずか 30% であるため^[^要出典^]、受信信号電力 ( ) の 9% 以下が実際のオーディオ情報であり、91% は整流された DC 電圧である。<訂正> 30% という数字は無線テストに使用される標準であり、音声の平均変調率に基づく。適切に設計および管理された AM 送信機は、歪みや「スプラッタ」(意図された信号帯域幅の外側に放射される過剰な側波帯エネルギー) を発生させることなく、ピーク時に 100% の変調で動作させることができる。オーディオ信号が常にピークにある可能性は低いため、実際にはエネルギー比はさらに大きくなる。この DC 電圧を音響エネルギーに変換するために、かなりの努力が払われた。初期の試みとしては、1966年の1トランジスタ^[113]増幅器がある。この電力を回収する試みは、より効率的な検出を行う他の試みと混同されることがある。^[114]この歴史は今も続いており、「反転2波スイッチング電源ユニット」のような精巧な設計が行われている。^[112]^{: 129} $P=U^{2}/R$

ギャラリー

1920 年以前の無線電信の時代、水晶受信機は「最先端技術」であり、洗練されたモデルが生産されました。1920 年以降、水晶受信機は真空管ラジオの安価な代替品となり、緊急時や若者や貧困層に使用されました。

第一次世界大戦中、鉱石ラジオを聞く兵士、1914年
マルコーニ Mk III 水晶受信機を使用するオーストラリアの信号手、1916 年
マルコーニタイプ 103 クリスタルセット
SCR-54 - 第一次世界大戦でアメリカ通信部隊が使用した水晶セット
大西洋横断通信に使用されたマルコーニタイプ 106 水晶受信機、 1917年頃
自家製の「ルーズカプラ」セット(上)、フロリダの博物館、 1920年頃
鉱石ラジオ、ドイツ、 1924年頃

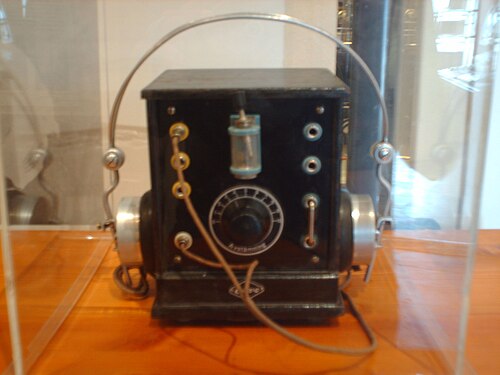

イヤホン付きスウェーデン製「箱型」クリスタルラジオ、 1925年頃
1935 年、「バスケット織り」コイルを備えたドイツの Heliogen ブランドのラジオ
ポーランドの Detefon ブランドのラジオ、1930～1939 年、「カートリッジ」タイプのクリスタルを使用(上)
