塹壕ラジオは、第二次世界大戦中に兵士が娯楽のために作った間に合わせのラジオで、振幅変調を使って地元のラジオ局を聴くためのものだった。[1] [2]塹壕ラジオはイタリアのアンツィオの戦い で初めて報告され、後にヨーロッパや太平洋の戦域に広まった。塹壕ラジオは原始的な鉱石ラジオで、安全剃刀の刃を電波検出器として使い、刃が鉱石の役割を果たし、針金、安全ピン、後には鉛筆の芯が猫のひげの役割を果たし始めた。[3]
塹壕ラジオは、鉱物結晶ラジオ受信機と同様に電源がなく、ラジオ局から受信した電力で動作していました。おそらく報道機関によって、戦争中に使用された防御戦闘陣地である塹壕にちなんで名付けられました。第二次世界大戦とベトナム戦争の捕虜が塹壕ラジオを製作したという記録もあります。
歴史
最初の塹壕ラジオの製作者は不明だが、1944年2月から5月の膠着状態の間にアンツィオ海岸塹壕に駐留していた兵士によって発明されたことはほぼ間違いない。 [1]塹壕ラジオに関する最初の新聞記事の1つは、1944年4月29日のニューヨークタイムズに掲載された。 [4]そのラジオはオクラホマ州エニドのエルドン・フェルプス二等兵によって製作され、彼は後にその設計を発明したと主張した。それはかなり粗雑なもので、木片に刺したカミソリの刃が水晶の役割を果たしており、アンテナ線の端が猫のひげの役割を果たしていた。彼はローマとナポリからの放送をなんとか受信していた。
このアイデアは橋頭堡を越えて広まった。トイヴォ・クジャンパーはアンツィオに受信機を作り、ドイツのプロパガンダ番組を受信することができた。[5]プロパガンダ番組はローマの枢軸国放送局から連合国軍に向けて放送された。アンツィオの退役軍人の多くは、聞いた女性アナウンサーを「枢軸国のサリー」と呼んでいる。これは通常、宣伝担当のミルドレッド・ギラーズを指すときに使われるあだ名だが、ギラーズはベルリンから放送しており、アンツィオの兵士たちはローマから放送していたリタ・ズッカを聞いていた可能性が高い。ギラーズは「サリー」というあだ名でよく知られているが、放送中に実際に自分を「サリー」と呼んだのはズッカだった。
第 5 軍移動ラジオ局と BBC からの連合国の放送も利用可能でした。
イタリアのアメリカ兵は、複数のラジオを組み立てていた。前線近くで夜になると、ローマのラジオ局から流れるレコードを聴いていた。25マイルか30マイル離れたところに住んでいる人なら、塹壕ラジオでラジオ局を聞くことができた。[3] 1942年、日本 軍の捕虜だったRGウェルズ中佐は、国際情勢に関するニュースを得るために塹壕ラジオを作った。ウェルズによると、「捕虜収容所全体がニュースを渇望していた」という。[6]ベトナム戦争の捕虜だったリチャード・ルーカスは、収容所でラジオを作り、イヤホンも自作した。
設計と操作

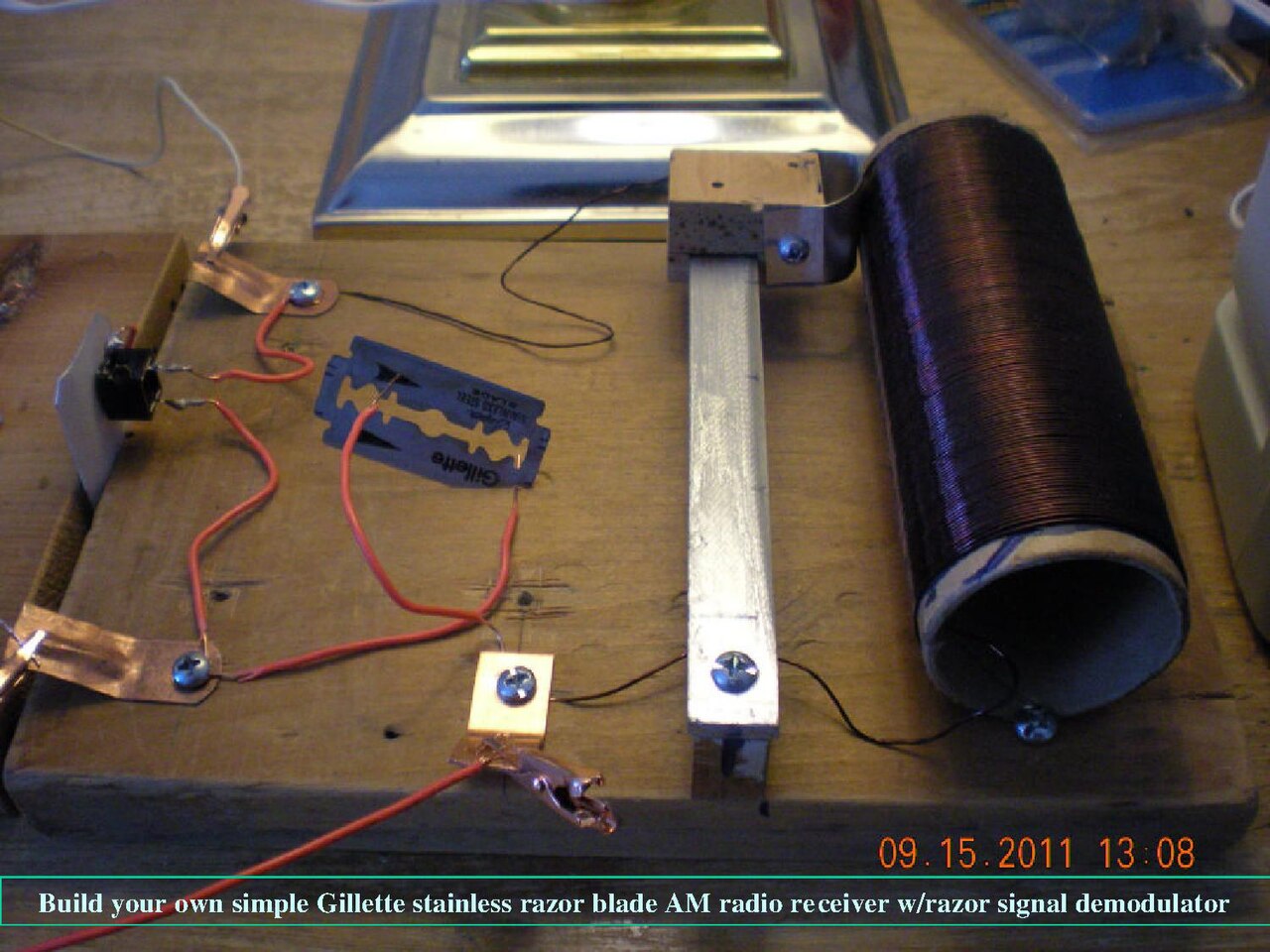

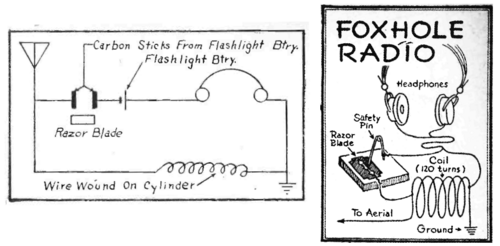

塹壕無線は、ワイヤーアンテナ、インダクターとして機能するワイヤーコイル、ヘッドフォン、および信号を整流するための即席のダイオード検出器で構成されていました。検出器は、2 つの異なる導体間の電気的接触と、その間にある半導体腐食膜で構成されていました。検出器は、さまざまな一般的な物体から考案されました。一般的なタイプの 1 つは、酸化したカミソリの刃 (錆びているか燃えている) から作られ、鉛筆の芯が安全ピンで刃に押し付けられていました。刃の酸化層と鉛筆の芯の点接触は半導体ショットキーダイオードを形成し、電流を一方向にのみ通過させます。刃の特定の場所だけがダイオードとして機能したため、兵士はイヤホンでラジオ局が聞こえるまで鉛筆の芯を表面で動かしました。別の検出器の設計は、1879 年のDavid Edward Hughesの「マイクロフォン」検出器に基づいて、2 枚の垂直なカミソリの刃の端にバッテリーカーボンを置いたものでした。[2] [7]
アンテナは接地されたインダクタに接続されています。コイルには内部寄生容量があり、これがアンテナの容量とともにコイルのインダクタンスと共振回路(同調回路)を形成し、特定の共振周波数で共振します。コイルは共振周波数で高インピーダンスになり、その周波数の無線信号をアンテナから検出器に渡しますが、他のすべての周波数の信号は接地に伝導します。スライド接点アームでインダクタンスを変えることで、市販の鉱石ラジオをさまざまな周波数を受信するように調整できます。これらの戦時中のセットのほとんどにはスライド接点がなく、最も近い放送局の周波数である 1 つの周波数のみを受信するように作られていました。検出器とイヤホンはコイルを横切って直列に接続され、受信するラジオ局の無線信号を適用しました。検出器は整流器として機能し、電流が一方向にのみ流れるようにします。検出器は振動する無線搬送波を整流し、イヤホンを通過するオーディオ変調を抽出しました。イヤホンは音声信号を音波に変換しました。
通常、イヤホンは部隊の通信士官からかき集めるか借りなければならなかった。あるとき、リチャード・ルーカスという兵士が、布で釘を4本束ね、針金を巻き付けて巻き目に蝋を垂らしてイヤホンを作った。 [要出典]針金を10層ほど重ねた後、竹の中に入れた。巻いた針金の上にはブリキ缶の蓋を被せた。リスナーは即席のイヤホンを塹壕のラジオに接続し、3つのラジオ局を受信した。ルーカスによると、最もよく聴こえたのは夜だったという。
参照
参考文献
- ^ abc Germs back、ヒューゴ（1944年 9月）。「Foxhole Emergency Radios」（PDF）。ラジオクラフト。15 （12）。Radcraft Publications：730。2020年7月29日閲覧。
- ^ ab カルーセラ、ブライアン (2019)。フォックスホールラジオ：第二次世界大戦のいたるところに見られる剃刀刃ラジオ。キャニオンレンプレス。pp. 179–182。ISBN 978-0578536583。
- ^ ab グールド、ジャック（1953年）。ラジオとテレビのすべて。ランダムハウス。pp.58-72。
- ^ 「GIがカミソリをラジオとして使用」ニューヨークタイムズ、1944年4月29日。
- ^ クリスタルラジオの作り方、wikihow.com 、 2011年10月21日閲覧
- ^ RGウェルズ：ラジオの必要性。ボーンマス大学オーラルヒストリー研究ユニット、 2011年10月19日閲覧
- ^ この検出器は、1909 年にアマチュア無線雑誌 Pettingill, Clark (1909 年 1 月) で説明されました 。「Novel Detector」(PDF)。Modern Electrics。10 (1)。Modern Electrics 出版物: 352。
