R-27（空対空ミサイル）

R-27 AA-10 アラモ
ドイツ空軍のMiG-29がR-27を発射
タイプ	BVR 空対空ミサイル、対レーダーミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1983年～現在
戦争	イラン・イラク戦争 エリトリア・エチオピア戦争 ロシア・ウクライナ戦争 ドンバス戦争（疑惑） ロシアのウクライナ侵攻 イエメン内戦（2014年～現在） サウジアラビア主導のイエメン介入
生産履歴
メーカー	ヴィンペル（ロシア） アルテム（ウクライナ）[1]
単価	該当なし
仕様
質量	253 kg (558 ポンド)
長さ	4.08メートル（13.4フィート）
直径	230 mm (9.1 インチ)
翼幅	772 mm (30.4 インチ)
弾頭	爆破/破片または連続棒
弾頭重量	39 kg (86 ポンド)
爆発 メカニズム	レーダー近接信管と衝撃信管
エンジン	高性能、有指向性ロケットモーター 固体燃料ロケットモーター
運用 範囲	R-27T: 最大40 km (25 マイル) R-27T1: 最大80 km (50 マイル) [2] R-27ET: 最大120 km (75 マイル) R-27ET1: 最大80 km (50 マイル) [3] R-27R: 最大73 km (45 マイル) R-27R1: 最大75 km (47 マイル) [4] R-27ER: 最大130 km (81 マイル) R-27ER1: 最大100 km (62 マイル) [5] R-27P: 最大80 km (50 マイル) R-27EP: 最大130 km (81 マイル) R-27EA: 最大130 km (81 マイル) R-27EM: 最大170 km (110 マイル) [6] [7]
飛行高度	該当なし
最高速度	マッハ4.5 [要出典]
ガイダンス システム	セミアクティブレーダーホーミング（R-27R/ER） アクティブレーダーホーミング（R-27EA） 赤外線ホーミング（R-27T/ET） パッシブ放射ホーミング（R-27P/EP）
発射 台	Su-27、Su-30、Su-33、Su-34、Su-35、Su-37、F-14（イラン）、MiG-23、MiG-29、Yak-141、J-11（中国））をイエメンで地対空ミサイルとして現地改造した[8]

ヴィンペルR-27 ( NATO のコードネームは AA-10アラモ) は、冷戦後期にソ連が開発した空対空ミサイルのシリーズです。より高性能な R-77 が開発されたにもかかわらず、ロシア航空宇宙軍、独立国家共同体の空軍、その他多くの国の空軍で標準的な中距離空対空ミサイルとして現在も使用されています。

R-27には、赤外線ホーミング（R-27T、R-27ET）^{[9] 、} セミアクティブレーダーホーミング（R-27R、R-27ER）^[10]、アクティブレーダーホーミング（R-27EA）^[11]のバージョンが製造されている。R-27ファミリーのミサイルは、ロシアとウクライナの両メーカーによって製造されている。R-27ミサイルは、ミコヤンMiG-29とスホーイSu-27ファミリーの戦闘機に搭載されている。R-27ミサイルは中国でもライセンス生産されているが^{[要出典]、}生産ライセンスはロシアではなく ウクライナから購入した。

• R-27R: AA-10 アラモA、セミアクティブレーダーホーミング。ミサイルは20～25,000メートル（66～82,021フィート）の高度（発射台または標的）で使用可能。同じ高度の標的に対する有効射程距離：正面から2～42.5km（1.2～26.4マイル）、尾部から0.7～7.5km（0.43～4.66マイル）。最大射程距離：73km（45マイル）。標的と発射台間の最大許容垂直距離：+/− 10km（6.2マイル）。^[12]
• R-27R1: R-27Rの輸出モデル。ミサイルの最大射程は75キロメートル(47マイル)で、弾頭の重量は39キログラム(86ポンド)である。^[4]
• R-27T: AA-10 アラモB、赤外線ホーミング、アフトマティカ9B-1032 (PRGS-27) IRシーカーヘッドを使用したパッシブホーミング。ミサイルは高度20〜25,000メートル（66〜82,021フィート）で使用可能。同じ高度の目標に対する有効射程距離：正面から2〜33キロメートル（1.2〜20.5マイル）、尾部から0〜5.5キロメートル（0.0〜3.4マイル）。最大射程距離：63キロメートル（39マイル）。最大許容垂直距離：+/− 10キロメートル（6.2マイル）。^[12]
• R-27T1: R-27Tの輸出モデル。このミサイルは39kg(86ポンド)の弾頭を搭載し、最大射程は80キロメートル(50マイル)である。^[2]
• R-27ER: AA-10 アラモC、セミアクティブレーダー誘導拡張射程バージョン。ミサイルは高度20〜27,000メートル（66〜88,583フィート）で使用可能。同高度の目標に対する有効射程距離：正面から2〜65.5キロメートル（1.2〜40.7マイル）、尾部から0.7〜16.5キロメートル（0.43〜10.25マイル）。発射距離が6キロメートル（3.7マイル）未満の場合、ミサイルは背景が地球である目標に対して高度3キロメートル（1.9マイル）未満で発射することはできない。最大射程距離：117キロメートル（73マイル）。最大許容垂直距離：12キロメートル（7.5マイル）。^[12]
• R-27ER1: R-27ERの輸出モデル。このミサイルは39kg(86ポンド)の弾頭を搭載し、最大射程は100キロメートル(62マイル)である。^[5]
• R-27ET: AA-10 アラモD、赤外線誘導式長距離型、重量348 kg (767 lb)。ミサイルは高度20～27,000 m (66～88,583 ft) で使用可能。有効射程距離: 正面から2～52.5 km (1.2～32.6 mi)、尾部から0.7～12.5 km (0.43～7.77 mi)。最大射程距離: 104 km (65 mi)。最大許容垂直距離: 12 km (7.5 mi)。^[12]
• R-27ET1: R-27ETの輸出モデル。このミサイルは39kg(86ポンド)の弾頭を搭載し、最大射程は80キロメートル(50マイル)である。^[3]

R-27RとERの派生型は、あらゆる気象条件で使用できます。発射は、5G未満の 過負荷と50度/秒未満のロールレートで行うことができます。^[12]飛行中にターゲットを再指定することが許可されており、他の航空機とターゲット照明を共有できます。

R-27TおよびET派生型は、雲がなく、太陽の方位から少なくとも15度、月の方位から4度離れている場合、および地上の熱コントラスト条件で使用できます。ロックコマンドを使用できない最大正面射程距離の発射の場合、ミサイルを発射することはできません。シーカーは発射前にターゲットを捕捉する必要があります。^[13] Su-27マニュアルの戦闘作戦セクションでは、これは特に、接近角が0度のターゲット（つまり、迎撃するために移動している別の戦闘機）への受動的な攻撃のための正面からの使用が推奨されており、ターゲットはミサイルの飛来に警戒していません。^[14] 発射は0〜7  gで行うことができますが、ロールによるスリップがボールの直径の2倍を超える場合は6 gに制限されます 。 ^[12]

その他のバリエーション:

• R-27P AA-10 アラモ-E、最大射程距離72 km (45 mi)のパッシブ放射線誘導装置。^[要出典]
• R-27EP AA-10 アラモF、射程距離110km（68マイル）までの長距離パッシブ対レーダーミサイル。^[6]
• R-27EA、9B-1103Kアクティブシーカーを備えたアクティブレーダーホーミング、射程距離>130 km（81マイル）。^[7]
• R-27EM、9B-1103Kアクティブシーカーを備えたアクティブレーダーホーミング、範囲>170 km（110マイル）。

1999年のエリトリア・エチオピア戦争では、エリトリアのMiG-29がロシアの傭兵が操縦するエチオピアのSu-27と交戦した。 ^[15]エチオピアのSu-27がエリトリアのMiG-29に向けて発射したR-27は1発のみで、近接信管がMiGに十分近かったため、損傷した機体は着陸時に墜落した。

ドンバス戦争中、ウクライナ空軍は、 2014年7月16日に自国のSu-25戦闘機1機がロシア航空宇宙軍のR-27T搭載のMiG-29によって撃墜されたと主張した。 ^[16]ロシア当局は関与を否定した。^[17]

R-27は2022年のロシアによるウクライナ侵攻の際に両陣営で使用された。^{[18] [19]}

イエメン内戦（2015年～現在） の間、フーシ派は地対空ミサイルとして使用できるよう改造されたR-27Tミサイルを使用している。2018年1月7日に公開された動画には、改造されたR-27Tが前方監視赤外線カメラに映ったサウジ主導の連合軍戦闘機を撃墜する様子も映っている。フーシ派の情報筋はF-15を撃墜したと主張している。^{[20] [21]}反政府勢力は後に航空機の残骸を示す映像を公開したが、残骸の製造番号から、撃墜された航空機はサウジ軍が運用していたパナビア トーネードであったことが示唆された。 ^[22] 1月8日、サウジ通信社はイエメン上空で航空機が失われたことを認めたが、それがトーネードかF-15かは明らかにせず、墜落は「技術的な問題」によるものとし、パイロットは脱出して友軍に救助されたと報じた。^[23]

2018年3月21日、フーシ派反政府勢力は、サアダ県でサウジのF-15を撃墜した可能性のあるビデオを公開した。^[24]ビデオでは、地対空用に改造されたR-27T空対空ミサイルが発射され、戦闘機に命中したように見えた。1月8日に記録された以前の同様の命中ビデオと同様に、標的は明らかに命中したものの、撃墜されたようには見えなかった。サウジ軍は命中を認め、ジェット機はサウジ基地に安全に着陸したと述べた。^{[25] [26]}サウジの公式筋は、事件は現地時間午後3時48分にサアダ空港内から地対空防衛ミサイルが戦闘機に発射された後に発生したと報告した。^{[27] [8]}

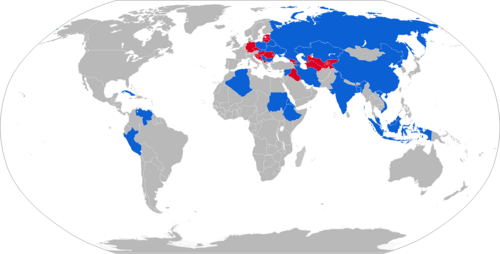

•  アルジェリア^[28]
•  アンゴラ^[29]
•  アルメニア− R-27R ^[30]
•  アゼルバイジャン− R-27TおよびR-27R ^[31]
•  バングラデシュ− R-27R ^[32]
•  ベラルーシ− R-27RおよびR-27ER ^[33]
•  ブルガリア− R-27R ^[34]
•  中国− 空軍と海軍で使用^[35]
•  キューバ^[36]
•  エリトリア^[37]
•  エチオピア^[38]
•  インド− 空軍と海軍で使用^[39]
•  インドネシア^[40]
•  イラン− R-27TとR-27R ^[41]
•  カザフスタン− R-27T、R-27ER、R-27R ^[42]
• リビア国民軍− R-27T ^[43]
•  マレーシア^[44]
•  ミャンマー^[45]
•  北朝鮮− R-27R/ER ^[46]
•  ペルー^[47]
•  ポーランド− R-27R ^[48]
•  ロシア− 空軍ではR-27T/ET、R-27R/ER、R-27P/EPが使用され、海軍ではR-27T/ETが使用された^[49]
•  セルビア− R-27ER ^[50]
•  スーダン^[51]
•  シリア^[52]
•  ウガンダ^[53]
•  ウクライナ− R-27ET、R-27ET1、R-27ER、R-27ER1 ^[54]
•  ウズベキスタン^[55]
•  ベネズエラ− R-27T/ET および R-27R/ER ^[56]

•  ベトナム^[57]

•  チェコスロバキア^[58]
•  チェコ共和国^[59]
•  東ドイツ^{[58] −}ドイツ再統一後ドイツに引き継がれた
•  ドイツ^[59]
•  ハンガリー^[59]
•  イラク^[60]
•  ルーマニア^[59]
•  ソビエト連邦− 後継国に引き継がれる
•  スロバキア^[59]
•  イエメン^[58]
•  ユーゴスラビア^[59] − 後継国に引き継がれた

• ミサイル一覧
• R-77 – (ロシア)

類似の武器

• AIM-7 スパロー – (アメリカ)
• アスピデ – (イタリア)
• スーパー530 – (フランス)
• PL-11 – (中国)
