R-17 エルブルス

R-17 エルブルス

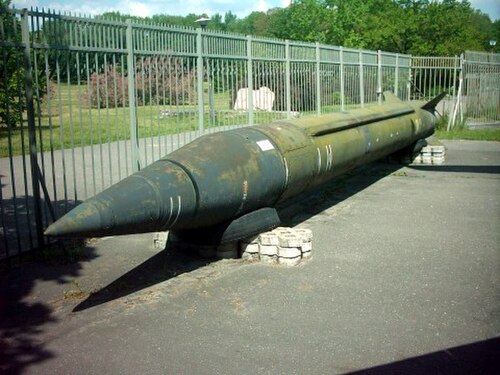

ポーランド、ポズナンのウズブロイェニア博物館（兵器博物館）にある R-17 ミサイル（2004 年）
タイプ	短距離弾道ミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1962年〜現在
使用者	オペレーターを見る
戦争	ヨム・キプール戦争 イラン・イラク戦争 ソ連・アフガニスタン戦争 湾岸戦争 イエメン内戦（1994年） リビア内戦 イエメン内戦（2014年～現在） 2020年 ナゴルノ・カラバフ紛争
生産履歴
デザイナー	ヴィクトル・マケエフ[1]
設計	1958−1961 [2]
メーカー	ヴォトキンスク機械製造工場
単価	1,000,000米ドル（ 2023年には2,576,252米ドルに相当）[3]
生産	1959年[2] −1987年[4]
建造数	7,000〜10,000（推定）[5] [6]
バリエーション	バリエーションを見る
仕様
質量	5,682～5,950 kg (12,527～13,118 ポンド)
長さ	11.2−11.4メートル（37フィート）
直径	885 mm (34.8 インチ)
翼幅	1.8 m (5 フィート 11 インチ)
クルー	7
最大射程距離	300 km (190 マイル)
弾頭	HE、クラスター、化学、核
エンジン	イサエフ/KBKhM 9D21 液体（ミサイル） D-12-525A ディーゼル（TEL）
地上高	0.44 m (1 フィート 5 インチ)
推進剤	TM-185（灯油誘導体）/AK-27I（27% N） 2お 473%非営利 3）
運用 範囲	450 km (280 マイル) (満載)
最高速度	時速45キロ（時速28マイル）
正確さ	450–900 m (490–980 ヤード) CEP [5] [7]
発射 台	9P117M 電話
参考文献	[8]

R -17 エルブルス（ロシア語: Р-17, 9К72 «Эльбрус»、エルブルス山にちなんで名付けられた）^[9] GRAUインデックス 9K72は、当初ソビエト連邦で開発された戦術弾道ミサイルである。NATOコード名SS-1Cスカッド-Bとしても知られている。スカッドというコード名を持つソビエト連邦 のミサイルのうちの1つであり、シリーズの中で最も多く打ち上げられ、生産数は推定7,000基（1960年 - 1987年）。1970年代にはR-300とも呼ばれたR-17は、 R-11 ゼムリャから派生した。32か国で運用され、ソ連以外の4か国で製造された。現在でも一部の国で使用されている。北朝鮮はこれをリバースエンジニアリングして火星5号として開発した。

最初のモックアップは1958年から1959年にかけてマケエフ社によって設計・製造され、その後1959年にヴォトキンスク機械製造工場に移管され、大量生産された。最初の打ち上げは1961年に実施され、1962年に2P19軌道式輸送起立発射装置に搭載されて就役した。^[10]

1960年代、ソ連はワルシャワ条約機構加盟国にR-17ミサイルと2P19発射装置を輸出したが、同盟国の軍隊は核弾頭を入手できず、核弾頭はソ連管理下のミサイル技術基地（RTB）に保管されていた。9P117 TELが導入された後、ワルシャワ条約機構のスカッド旅団はこれらで再装備された。約140のTELがポーランド、東ドイツ、チェコスロバキア、ハンガリー、ルーマニア、ブルガリアに輸出された。1990年代には、装備が老朽化し、核弾頭なしでは効果がなくなったため、スカッド旅団のほとんどが解散した。^[11]

ソ連は、複雑で高価であり、核弾頭なしでは軍事的に効果的ではないため、スカッドBシステムをワルシャワ条約機構外に輸出しようとはほとんどしなかったが、いくつかの中東諸国は、一部はプロパガンダ目的、軍隊に表面上の近代化を与えるため、そして一部はより訓練されたイスラエル空軍と対峙した場合、自国の空軍が地上攻撃任務を遂行できないことが判明したため、イスラエル国内への深い攻撃を行う可能性のために、いくつかのシステムを入手することに関心を示した。 [ ^12]

輸出されたシステムの正確な数は不明であるが、あるロシアの報告では1989年までに11カ国に2,300発のミサイルが販売されたと述べている。一方、ザロガはワルシャワ条約機構の在庫には1,000発以上あり、1970年から1990年の間に3,000発以上が中東とアフガニスタンに輸出されたと述べている。^[13]

ソ連がR-17ミサイルの供給を拒否したことを受けて、北朝鮮はエジプトの支援を受けて独自の生産ラインを立ち上げ、火星5型ミサイルを現地で生産した。^[14]

1988年のCIA報告書によると、エジプトはおそらくノックダウンキットから火星5型ミサイルを国内で組み立てたが、国内製造の努力が成功したかどうかは不明である。^{[15]イランも火星5型を国内で組み立てており、現地では}シャハブ1と呼ばれている。^[16]シリアも北朝鮮とイランの支援を受けてスカッドBとスカッドCを国内で生産している。シリア内戦以前は、シリアは年間30発のスカッドB/Cミサイルを製造できると推定されていた。^[17]

R-17は、R-11に比べて重要な改良が加えられた。イサエフRD-21エンジンは、抑制赤色発煙硝酸（IRFNA）酸化剤と非対称ジメチルヒドラジン（UDMH）燃料の組み合わせを使用し、より一貫した推力を確保する燃料ポンプによって燃焼室に供給された。ブースト段階中にのみ作動する誘導システムは、3つのジャイロスコープを使用し、円周誤差確率（CEP）は450メートル（490ヤード）^[5]（西側筋によると900メートル（980ヤード）^[7]）となっている。R-17用に設計された核弾頭は、5キロトンから70キロトンまで選択可能な出力を持つ。しかし、555キログラム（1,224ポンド）の粘性VXを含む化学弾頭や、単一の高性能爆薬弾頭を備えた通常兵器も搭載できた。または、高性能爆薬、対戦車兵器、滑走路破壊兵器のいずれかを使用した一連の破片弾頭を搭載する。^[5]

当初、R-17はR-11と同様の無限軌道式TEL（2P19と呼称）に搭載されていたが、無限軌道の振動が発射用電子機器に干渉する傾向があったため、あまり成功しなかった。 1962年にフルシチョフが重戦車の生産を中止したことを受けてこのモデルの生産は中止され、ティタン中央設計局が設計した車輪付き発射台が1967年に運用可能となった。^[18]新しいMAZ-543車両は正式には9P117ウラガンと呼称され、ロシア人の乗組員はその大きさからカシャロット（マッコウクジラ）というニックネームを付けた。 ^[19] 8輪のMAZ-543の積載重量は37,400 kg、走行速度は時速55 km、航続距離は650 kmである。発射シーケンスを自律的に実行できるが、これは通常別の指揮車両から指示される。ミサイルは油圧式クレーンによって垂直位置に上げられるが、これには通常4分かかり、全体のシーケンスは約1時間続く。^[5]

1960年代初頭、R-17ミサイル旅団は前線に2個旅団、計9台の発射装置を備え、軍レベルには1個旅団、各軍に6台の発射装置を備えて配備された。初期の発射装置は複雑であったため、各旅団は約3,500人の兵力と700台の各種車両を擁していた。スカッド旅団には、司令部とスタッフ、2個発射大隊（約745人の兵力と265台の車両とオートバイ）、技術中隊、気象中隊、修理中隊、補給中隊、工兵車両中隊、化学防御小隊、医療小隊が含まれていた。^[20]

スカッド中隊は、当初は 2P19 発射装置 6 台、2T3 ミサイルトレーラー 8 台、9F21 核弾頭シェルタートラック 3 台、指揮車 10 台、UAZ-452調査車 6 台、8T210 クレーン車 4 台、8G1 燃料トラック 3 台、8G17 酸化剤トラック 4 台で構成されていました。TR -1 臨時前線部隊の導入に伴い、スカッド旅団の大半は、諸兵科連合軍の支援に再配置されました。1967 年までに、よりシンプルな 9P117 TEL の導入と改良されたハンドリング機器のおかげで、R-17 旅団はそれぞれ約 1,200 名の隊員と 12 台の発射装置を擁するようになりました。 1970年代後半から1980年代前半にかけて、NATOとの国境に配属されたスカッド旅団の一部には、大隊ごとに1個砲台が追加され、発射装置の総数は18台に増加した。1979年にこれらの旅団の1つが解散した後、その発射装置は東ドイツの他の2つの旅団に再配置され、27台の発射装置を備えた2つの旅団（それぞれ9台の発射装置を備えた3個大隊）が誕生した。1991年のソ連崩壊前、ソ連軍には約450台の発射装置を備えた合計35のスカッド旅団があった。^[21]

• R-17 − 有効射程距離270km（170マイル）のオリジナルバージョンで、AK-20I酸化剤とTG-02トンカ燃料を使用しました。^[22]
• R-17M − 改良型で、より高エネルギーの燃料（AK-27I酸化剤とTM-185燃料の混合）を使用し、その他の変更により最大射程距離が300km（190マイル）に増加した。1970年代には、R-17Mは特別に裏打ちされた燃料タンクでさらに改良され、ミサイルを最大90日間燃料を満タンにして保管できるようになった。^[22]
• 射程延長型R-17M − 1965年にカプースチン・ヤール試験場で初めて試験され、射程距離は500～600 km（310～370マイル）だったが、精度は低かった。さらに、このミサイルの性能は既に運用されていた9M76 Tempと似ていたため、ソ連軍での運用には至らなかったようだ。米諜報機関は当初これをKY-3と呼んだが、後にSS-1D Scud-Cと改名した。^[6]
• R-17E − 輸出バージョン。8F44F高性能爆薬弾頭を搭載。最大射程300kmで発射された場合、毎秒1.4km（毎秒0.87マイル）の速度で着弾し、爆発により通常、深さ1.5～4m（4フィート11インチ～13フィート1インチ）、幅12m（39フィート）のクレーターが残る。^[23]

• 火星5号−国内で戦術弾道ミサイル計画を策定する試みが何度か失敗した後、^[14]エジプトは1983年に北朝鮮にスカッドBミサイルとTELを送り、リバースエンジニアリングを行うことに同意した。^{[15]火星5号（「火星5号」）の最初のテストは1984年4月から9月にかけて}ムスダンリ試験場で実施され、1986年に本格的な生産が開始された。^[14]

• アル・フサイン-フサイン・イブン・アリにちなんで名付けられたアル・フサインは、R-17Eミサイルの現地改良型で、射程距離はR-17Eの最大射程距離300km（190マイル）に対して650km（400マイル）である。この射程距離の延長は、燃料タンクを拡張してより多くの推進剤を搭載し、弾頭のサイズを縮小することで達成された。約250発のミサイルが製造されたと推定されている。^[24]
• アル・アッバス−
• アル・ヒジャラ−

スカッドミサイルが最も広く使用されたのは、ソ連・アフガニスタン戦争の最終段階だった。1988年5月にソ連がアフガニスタンから撤退を始めると、アフガニスタン軍はソ連の航空戦力の代替としてR-17Eミサイルを受け取った。アフガニスタンのスカッドミサイルは名目上はアフシュールの第99ミサイル旅団に配備されていたが、実際には主にソ連兵によって運用され、アフガニスタン人も徐々に部隊に統合されていった。スカッドミサイルはパキスタン国境付近のアフガニスタンのムジャヒディン弾薬庫攻撃やジャララバード防衛戦で使用され、ジャララバードでは合計438発のスカッドミサイルが発射された。^[3]

1989年10月までに、さらに995発のスカッドミサイルがムジャヒディーンに対して発射された。ソ連軍が撤退を完了し、国が長期にわたる内戦に陥ると、スカッドミサイルの発射数は減少した。1991年5月までに、第99ミサイル旅団は受け取った約1,700発のスカッドミサイルのうち1,554発を発射した。1992年4月24日、アフマド・シャー・マスードのムジャヒディーン軍は、アフシュール軍事基地と、そこに残っていたスカッドミサイルのほとんど（約50発）および発射装置を占領した。他のムジャヒディーン派閥も数本のミサイルとTELを捕獲したが、元第99ミサイル旅団員の支援なしには発射できなかった。アフガニスタン内戦中、1991年4月から1996年春にかけて、様々な戦闘でいくつかの派閥によって約44発のミサイルが発射された。タリバンは1990年代後半の戦闘中に残存していた備蓄の一部を奪取したが、装備の状態が悪く、訓練を受けた人員も不足していたため、1996年夏以降は5発のミサイルしか発射されなかった。2001年の米国のアフガニスタン侵攻後、 2005年1月にパンジシール渓谷で残りの4基の稼働可能な発射装置が廃棄された。 ^[25]

2020年のナゴルノ・カラバフ紛争では、アルメニア人がアゼルバイジャンのギャンジャ市にスカッドミサイルとトーチカミサイルを発射したと報じられている。戦略国際問題研究所のアナリストらは、アルメニアがソ連時代のスカッドミサイルとトーチカミサイルを使用したのは、より高性能なイスカンデルミサイルの少量備蓄を節約し、ナゴルノ・カラバフ地域を超えて紛争が拡大するのを避けるためだろうと指摘した。また、アルメニアとアゼルバイジャンの両国は長距離ロケット砲でこの地域のほとんどの標的を攻撃できるため、高価な弾道ミサイルを使用する戦術的価値は限られていると指摘した。^[26]

エジプトは、ヨム・キプール戦争が始まる直前の1973年に、9基のTELと約18基のR-17Eミサイルを受け取った。これらは、当時第3野戦軍に所属していた第65砲兵旅団に配属された。アンワル・サダトはイスラエルの都市にスカッドミサイルを発射すると脅したが、イスラエルが核兵器搭載のジェリコミサイルをソ連の偵察衛星の目の届く位置に配置すると、ソ連はサダトに考え直させられた。第65砲兵旅団は後に、ソ連の顧問の助けを借りて、デヴェルソア近くのスエズ運河にかかるイスラエルの舟橋にミサイル3発を発射したが、ミサイルは爆発距離が長すぎて被害を及ぼさなかった。イスラエル国防軍は、数日後に砂漠で衝突クレーターを発見するまで、ミサイル攻撃に気付かなかった。戦後、ソ連は第65砲兵旅団への装備を完了したが、1970年代後半にエジプトとソ連の関係が悪化したため支援は停止した。その結果、エジプトは1990年代に北朝鮮の支援を受けてスカッドミサイルの改修と改良を行うことを決定した。^[27]

イラン・イラク戦争の初期段階では、イランは国境から150キロ以上離れた標的を攻撃する能力がなかったため、リビアと交渉し、リビアはTEL2発とR-17Eミサイル約20発をイランに送り、イラン人員を訓練するための教官も派遣することに合意した。^[28] 1985年3月12日、イラン初のスカッドミサイルがイスラム革命防衛隊（IRGC）のハタム・アル・アンビヤ・ミサイル部隊からキルクークに向けて発射された。^[29]

1984年6月に弾道ミサイルの発射停止合意に達するまで、バグダッドは13発のミサイルで攻撃され、キルクークは別のミサイルで攻撃された。イラクの首都攻撃に成功した後、イランは新たな外交使節団を率いてスカッドミサイルの調達に努めた。モスクワからの圧力を受けたリビアは、これ以上のミサイルの送付を拒否した。シリアはソ連の反対にもかかわらず、イランに約12発のミサイルを供給したと考えられており、これによりイランは1986年後半にバグダッドとその他のイラクの都市に向けてさらに8発のミサイルを発射することができた。^{[28]イランはまた、火星5型ミサイルの入手を北朝鮮に求めた。 [30]}北朝鮮は1987年から1992年の間にイランに6〜12発のTELと最大200発の火星5型ミサイルを提供したと推定されているが、300発ものミサイルが届けられたと主張する報告もある。^[31]

イラクは1974年、エジプトに続いて11機のTELと819発のミサイルを備えたスカッドB旅団を獲得した。^[32] 1980年にイランとの戦争が勃発すると、イラク第224旅団はミサイルを発射したが、イランの標的に対する攻撃のほとんどはイラク空軍によって行われた。空爆作戦が失敗した後、第224旅団は国境沿いのイランの都市を攻撃するために配備された。^[29]

イランのスカッド攻撃がバグダッドに行われた後、サダム・フセインはテヘラン攻撃のために長距離ミサイルを購入しようとしたが、モスクワの拒否に直面したイラクは、既存のスカッドBミサイルの備蓄を改造し、射程距離を延ばし始めた。その結果生まれたミサイル、アル・フサインは、1988年2月29日に始まった都市戦争の最終段階で広く使用され、民間人の士気を著しく低下させ、早春までに1000万人の住民の約4分の1が都市から避難せざるを得なくなった。双方は1988年4月20日にミサイル攻撃を停止することで合意したが、ミサイル作戦の後、イラクはイランを交渉のテーブルに着かせることに成功した。^[33]

イラク人は戦争が終わった後も射程距離を延長したスカッドミサイルの開発を続け、射程距離860kmのアル・アッバスや、イランやイスラエルの核施設などの強化された標的を貫通するためのコンクリート弾頭を備えたアル・ヒジャラなどがあった。エンジンターボポンプや誘導ジャイロスコープなどのより複雑な部品の製造が困難だったため、スカッドのコピーの製造はそれほど成功しなかった。イラクの技術者たちはまた、TEL（商用トラックをベース）や静止型発射装置（イスラエルに対して使用）の現地製造にも取り組んだ。^[34]

湾岸戦争中、旅団224はイスラエルとサウジアラビアに対してミサイル攻撃を行い、少なくとも前者に対して42回、後者に対して46回攻撃した。連合軍はイラクのアル・フサインミサイルを迎撃するためにMIM-104パトリオットを使用した。パトリオットが直面した問題はアル・フサインの設計不良であった。胴体が伸びているためミサイルは降下時に不安定になり、大気圏再突入時に分解し、パトリオットはどの破片の跡を迎撃するか選択する必要があった。批評家は、スカッド弾頭が爆発するかどうかにかかわらず、1.8トンのミサイル破片が高速で地面に衝突すると依然として大きな被害をもたらす可能性があると指摘した。論争にかかわらず、ザロガはパトリオットの使用は、連合軍の結束に深刻な影響を与えた可能性のあるイラクのミサイル攻撃に対するイスラエルの反応を抑制するという政治的目的を果たしたと主張している。^[35]

イラクの固定式スカッド発射装置のほとんどは連合軍の空爆によって破壊されたが、イラクの9P117TELを破壊する試みは失敗し、1,500回の出撃が行われ、命中弾はなかった。戦争後、連合軍はイラクに残りのスカッドミサイルの備蓄を破壊するよう強制したが、イラクがそれを怠ったという疑惑はその後10年間続いた。^[36]

1974年、リビアは少なくとも6個大隊のスカッドミサイル、72個のTEL、約200〜300発のミサイルを受け取った。^[12]これらのミサイルの一部は都市戦争でイランに送られた。^{[28] [37]} 1986年、ムアンマル・カダフィは、米国のリビア爆撃への報復として、イタリアのランペドゥーサ島にある米国の施設へのスカッドミサイル攻撃を命じた。2発のミサイルが発射されたが、標的に届かず、被害はなかった。^{[37] [38]}

2011年のリビア内戦では、戦争の第一段階で政府軍が反政府勢力に対してR-17を発射したとの噂がある。 ^[39] 2011年8月14日、R-17の発射が確認され、米イージス駆逐艦が探知した。ミサイルはシルトから発射され、アジュダビヤの反政府勢力陣地に向かっていた。ミサイルは目標から80km外れた砂漠の真ん中に落下したが、被害はなかった。^[40] 8日後の8月22日、NATOはさらに3回のR-17の発射を探知した。^[41]

1970年代後半、イエメンはスカッド旅団を獲得した。1994年5月から6月の内戦中、イエメン南部の反政府勢力が首都サナアに向けてスカッドミサイルを発射し、北部軍はトーチカミサイルで報復した。紛争の終結までに約30発のR-17ミサイルと35発のトーチカミサイルが発射された。^[42]

2015年にフーシ派がイエメンを制圧した後、フーシ派は戦前に備蓄されていたスカッドBと火星6ミサイルを奪取した。これらは2015年夏、国際的に認められた政府軍に対して使用された。 ^[43] OSINTウェブサイトOryxによると、スカッド（および火星）のほとんどは備蓄が枯渇するまでブルカンミサイルに改造された。 ^[44] 2016年以降、フーシ派はイランの支援を受けて国産のミサイルを使用している。^[43]

• 射程 – 300 km、^[45]
• CEP – 500～900メートル^[4]
• 燃料の種類 – 液体
• 準備時間 – 1時間
• 保管期間 – 19年（在庫時）、6か月（戦闘状態）
• 飛行時間 – 15分

•  アルメニア– 2024年までに7基以上の発射台^[46]
•  エジプト^[15] − 2024年時点で9基^[47]
•  北朝鮮−火星5号として国内生産^[48]
•  シリア^[49]
•  トルクメニスタン− 2024年時点で16基^[50]

•  アフガニスタン− 運用可能な最後の4基の発射機は2005年に廃棄された^[51]
•  アゼルバイジャン^[5]
•  ベラルーシ− 廃止^[5]
•  チェコスロバキア^[52] − 後継国に引き継がれた^[5]
•  チェコ共和国− 廃止^[5]
•  ジョージア^[5]
•  東ドイツ^[52]
•  ハンガリー− 廃止^[5]
•  イラン− 1982年にリビアから供給された20発のミサイルと2発のTEL ^[29]シリアのスカッドBと北朝鮮の火星5ミサイルも使用された^[16]
•  イラク− 現地での改造を含む：アル・フサイン、アル・アッバス、アル・ヒジャラミサイル^[53]
•  カザフスタン^[5]
•  リビア^[12]
•  ポーランド− 廃止^[5]
•  ルーマニア^[5]
•  ロシア^[5]
•  スロバキア^[5]
•  ソビエト連邦− 後継国に引き継がれる^[5]
•  ウクライナ^[5]
•  アメリカ− 1995年にミサイル30発とTEL4発を購入。これらのミサイルはロッキード・マーティン社によって標的に改造された^[5]
•  ベトナム^[12]
•  イエメン− 戦前の備蓄はイエメン内戦（2014年～現在）中に枯渇した。そのほとんどはフーシ派によってブルカンミサイルに改造された^[44]
