| R-36 | |
|---|---|
 R-36 ICBMから派生した打ち上げロケット、ドニエプルロケットの打ち上げ | |
| タイプ | 大陸間弾道ミサイル |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1966 ～ 1979 年 (オリジナル バリアント) 1988 ～ 現在 (R-36M2 Voevoda バリアント) |
| 使用者 | ロシア戦略ロケット軍 |
| 生産履歴 | |
| 設計 | 1962年から |
| メーカー | 工場: Yuzhnoye Machine-Building Plant 開発者: Yuzhnoye Design Office |
| 単価 | 700万ドル |
| 仕様 | |
| 質量 | 209,600 kg (462,100 ポンド) |
| 長さ |
|
| 直径 | 3,050 mm (120 インチ) |
| 弾頭 | 派生型によって異なります（派生型を参照）。最新型（R-36M2）は、大量のデコイと他の貫通補助装置を備えた 10 × 550～750キロトンの MIRV弾頭です。元々（R-36）は、1 × 8～20メガトンの弾頭です。 |
| エンジン | 2段または3段の液体燃料ロケット 。 第1段: 第2ステージ: 第三段階: |
| 推進剤 | N2O4 /過酸化水素 |
運用 範囲 | 10,200～16,000 km |
ガイダンス システム | 慣性、自律 |
| 正確さ | 220～1,300メートルCEP |
発射 台 | サイロ |
R -36（ロシア語：Р-36 ）は、冷戦中にソ連が設計した大陸間弾道ミサイル（ICBM）と宇宙打ち上げロケット（ツィクロン）のシリーズである。オリジナルのR-36はGRAUインデックス8K67で配備され、 NATO報告名SS-9スカープが与えられた。3つの弾頭を搭載でき、ソ連初のMRV（多重再突入体）ミサイルであった。[4] 後期型のR-36M（ RS20としても知られる）はGRAU指定15A14および15A18で製造され、NATO報告名SS-18サタンが与えられた。このミサイルは、特にその迅速なサイロ再装填能力、非常に重い投射重量、および極めて多数の再突入体により、米国に対してソ連に先制攻撃の優位性を与えると、一部の米国アナリストは見ていた。 R-36Mのいくつかのバージョンは10個の弾頭と最大40個の貫通補助装置を搭載して配備され、ミサイルの投下重量が大きいため、理論的にはより多くの弾頭や貫通補助装置を搭載することができました。ミニットマンIIIなどの当時の米国のミサイルは、最大で3個の弾頭を搭載していました。
R-36はツィクロンロケットファミリーのベースとなった。2021年初頭現在、開発中の最後のツィクロン型であるサイクロン-4Mは、2023年にカナダのノバスコシア州カンソから打ち上げられる予定である。[5]
一部のR-36ミサイルは、最大4,500kgの物を軌道に乗せることができる ドニエプル 中型ロケットに改造されている。
歴史
R-36の開発は、 1962年にウクライナのドニプロペトロフスク（当時はソ連の一部）のOKB-586（ユージュノエ）で開始され、 R-16プログラムの成果を基に構築されました。主任設計者はミハイル・ヤンゲルでした。最初の開発は、軽量、重量、軌道バージョンで行われ、1962年から1966年にかけて飛行テストが行われ、その時点で初期の運用能力が達成されました。軌道バージョンの開発のニュースは、ソ連が迎撃能力のない軌道に大量の核兵器を打ち上げることができる可能性があることで西側諸国に警戒を引き起こしました。兵器は、無期限に軌道上に残される可能性があります。軌道上核兵器の見通しから、双方は宇宙への大量破壊兵器の配備を禁止する条約に合意しました。
1970年に、複数の弾頭を搭載できる第4バージョンの開発が開始され、翌年には試験飛行が行われた。

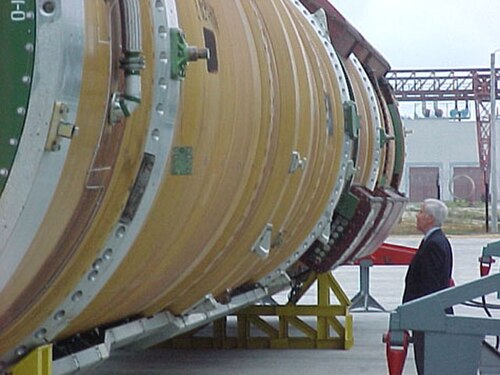

R-36の更なる改良によりR-36Mの設計が生まれ、理論上の先制攻撃能力、すなわち米国のLGM-30ミニットマンICBMサイロと発射管制センターを、彼らが報復する前に破壊する能力が備わった。しかし、ソ連もロシア連邦も、自国の兵器庫におけるこのミサイルの具体的な役割を公に説明したことはない。R-36Mの初期設計では、12メガトンの巨大な弾頭1つを10,600kmの射程距離にわたって発射することになっていた。このミサイルは1973年に初めてテストされたが、このテストは失敗に終わった。数回の延期の後、R-36Mは1975年12月に配備された。この設計は、18～20メガトンの弾頭1つと11,000km強の射程距離で配備された。この新バージョンには、NATOからSS-18サタンという新しいコードネームが与えられた。
R-36M には 6 つの異なる派生型があり、最初の派生型は 1984 年までに段階的に廃止されました。R-36M-2「ヴォエヴォダ」(NATO コード名 SS-18 mod 6) と名付けられた最後の派生型は、1988 年 8 月に配備されました。このミサイルは、同じく 18～20 メガトンの弾頭を 16,000 km の距離まで運ぶことができました。以前の派生型では、主にMIRV (多重独立再突入体) 弾頭が導入されました。これらのミサイルは、メガトンの威力、射程距離、生存性の点で西側諸国の同等品である米国のLGM-118 ピースキーパーを上回っていましたが、精度 ( CEP )の点では劣っていました。
このロケットの制御システムはNPO「エレクトロプリボール」[6]（ウクライナ、ハリコフ）で設計された。
展開
1991年のソ連崩壊前には、308基のR-36M発射サイロがフル配備され、運用されていた。ソ連崩壊後、このうち204基はロシア連邦の領土に、104基は新しく独立したカザフスタンの領土に設置された。その後数年間で、ロシアはSTART I条約に従うため、R-36M発射サイロの数を154基にまで削減した。カザフスタンのミサイルの一部（54基）は、セミパラチンスク州ジャンギス・トベ（ソルネチヌイ）の第57ロケット師団の管轄下にあった。[7]カザフスタンにおけるその他のR-36施設は、トルガイ州デルジャビンスクの第38ロケット師団であった。[8]カザフスタンにあった104基の発射台の解体は1996年9月に完了した。
START II条約は R-36M ミサイルをすべて廃棄することになっていたが、発効せず、ミサイルは依然として運用中である。ロシアは運用中の R-36M の数を着実に減らしており、2013 年 3 月現在、55 機 (MIRV R-36M2 バージョン 10 機すべて) のみが残っている。
米空軍 国立航空宇宙情報センターは、 2017年6月時点で約50機のR-36M2発射機が運用配備されていると推定している。[9]
約40発のミサイルの耐用年数が延長され、2020年頃まで運用される。20メガトンのR-36M2弾頭が退役したことにより、現在どの国でも運用されている最も威力の高い兵器は、推定5メガトンの中国の東風5（DF-5） ICBM（CSS-4）弾頭と、ロシアのUR-100N 5メガトンロケットとなる。
排除/引退
過去10年間[疑わしい–議論する]、ロシア軍は運用中のR-36Mミサイルの数を着実に削減しており、設計された運用寿命を超えたものは撤退させています。2020年1月現在、戦略ミサイル部隊は46発のR-36M2（またはRS-20V）を運用しています。[10]
2006年3月、ロシアはウクライナとR-36M2ミサイルの保守に関する協力を規定する協定を結んだ。ウクライナとの協力により、ロシアはR-36M2ミサイルの耐用年数を少なくとも10年から28年延長できると報告されている。[11] [更新が必要]
インターファクス通信の報道によると、2基のR-36M2ミサイルは2020年11月30日までに解体される予定である。解体は新STARTの手順に従って行われる。[12] [更新が必要]
2018年、[update]ロシアはR-36Mシリーズの後継機として、新型重ICBM「RS-28サルマト」を発表し[13]、2023年9月に運用開始となった[14]。
デザイン
複数の弾頭
R-36Mファミリーのミサイルは、これまで10個を超える弾頭を搭載して配備されたことはないが、投射重量が大きい（STARTで規定されているように8.8トン）ため、かなり大きな爆発力を搭載できる能力がある。ソ連が1970年代半ばに検討したプロジェクトの中には、R-36MUTTKh（15A18）の後継となる15A17ミサイルがあった。[15]このミサイルは投射重量がさらに大きく（9.5トン）、非常に多くの弾頭を搭載できるはずだった。5つの異なるバージョンのミサイルが検討された。これらのバージョンのうち3つは、38 × 250 ktの威力、24 × 500 ktの威力、または15～17 × 1 Mtの威力の通常の弾頭を搭載する。 2つの改良型は誘導弾頭（「upravlyaemaya golovnaya chast」）を搭載することになっていた — 28 × 250 ktまたは19 × 500 kt。[15]しかし、これらの改良型はいずれも開発されなかった。 1979年に調印されたSALT II条約は、ICBMが搭載できる弾頭の数を増やすことを禁止した。同様に、戦略的な観点から、サイロベースのミサイルにこれほど多くの弾頭を集中させることは、ソ連の弾頭の大部分が反撃攻撃 に対して脆弱になるため、望ましいとは考えられなかった。
R-36Mの運用配備は、500kt弾頭10個を搭載したR-36MUTTKhと、その後継機である800kt弾頭10個を搭載したR-36M2（15A18M）で構成されていた（8.3 Mtまたは20 Mt弾頭を搭載した単一弾頭バージョンも一時期存在した）。条約を部分的に回避するために、ミサイルには40個のデコイが装備され、10弾頭制限のために未使用のままになった容量を利用した。[16]これらのデコイはどの防御システムにも弾頭として見えるため、各ミサイルを50個の単一弾頭と同じくらい迎撃するのが難しくなり、潜在的な弾道防御が無効になります。
サイロの硬度
1994年頃の米軍の推定では、「SS-18サイロはそれ以来、7,000psi（48MPa）よりもはるかに硬いと評価されている」とされている。[17]
バリエーション
R-36（SS-9）

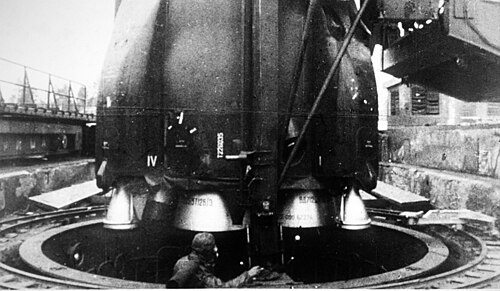

R-36
R-36は、UDMHを燃料とし、四酸化窒素を酸化剤とする液体二元推進剤で動く2段式ロケットである。このミサイルのために特別に開発された2種類の再突入体（RV）のうちの1つを搭載している。 [要出典]
R-36の最初の打ち上げは1963年9月28日に実施されたが、ミサイルは打ち上げから1秒後に推力を失い発射台に落下して火災を引き起こすという不名誉な結果に終わった。[19] この大失敗により、プログラムディレクターのVPペトロフは解雇され、VNソロヴィヨフが後任となった。[要出典] LC-67/1は修理され、次のテストは12月3日に成功裏に実施された。その後のテストはうまくいったが、1965年1月13日の別の打ち上げ事故を受けてLC-80/1を再建する必要があった。2ヵ月後、LC-67/1の燃料充填中にR-36が火災を起こして爆発し、発射台は9ヵ月間使用不能となった。[20]テスト打ち上げ17回目（1964年10月10日）ロケットの飛行試験は1968年5月20日までに完了し、同年11月19日に運用が開始された。[20] 18基の発射装置を備えた最初の（そして唯一の）連隊は1969年8月25日に配備された。 [要出典] 1963年から1975年の間に合計139機の8K67が飛行し、16回失敗した。[要出典]
ウクライナの民間宇宙ロケットであるツィクロンシリーズは、R - 36orb（8К69）またはR-36-O（大文字のOはOrbital（軌道）の略）の設計に基づいています。[21] R-36-Oは、 FOBS兵器プログラムの一環として、1960年代と1970年代に多くの軌道衛星（ 1967年5月17日のコスモス160、SATCAT 2806など）を打ち上げました。

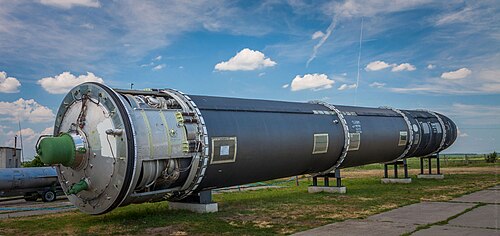

R-36M（SS-18 モッド1）
R-36Mの派生型で、単一の大型再突入体を搭載し、弾頭威力は18～25メガトン、射程距離は約11,000キロメートル（6,000海里）である。1971年1月、コールド・ローンチ・テストが開始され、このテスト中に迫撃砲の発射が完成した。ミサイルの実際の飛行テストは1973年2月21日に開始されたが、一部の情報源によるとテストは1972年10月に開始されたとされている。様々な種類の弾頭を搭載したR-36Mのテスト段階は1975年10月に終了し、1975年12月30日に配備が開始された（一部の西側情報源によると、初期運用能力は1975年初頭に到達したとされている）。1977年までに合計56発が配備されたが、1984年までに全てR-36MUTTKhミサイルに置き換えられた。[要出典]
R-36M（SS-18 モッド2）
R-36M の派生型で、ポストブースト ビークルと最大 8 個の再突入ビークルを搭載し、各ビークルの弾頭出力は 0.5 ～ 1.5 Mt と推定され、射程距離は約 10,200 km (5,500 nmi) です。MIRV は 2 個 1 組で配置され、ポストブースト ビークルにはコマンド構造と推進システムが備わっており、R-36M のノーズ コーンに収納されていました。この派生型の飛行テストは 1973 年 9 月に開始され (一部の西側情報源によると、最初の飛行テストは 1973 年 8 月に実施されたとのこと)、IOC は 1975 年に実施されました。1978 年までに約 132 機が配備されましたが、ポストブースト ビークルの設計に重大な欠陥があり、1983 年までにすべてのミサイルが R-36MUTTKh に置き換えられました。[出典が必要]
R-36MUTTKh（SS-18 モッド3）
R-36MUTTKhの派生型で、R-36Mの改良型で、単一の大型再突入体を搭載していた。1976年8月16日、R-36Mの運用開始から数か月後、R-36Mの改良型（15A14）の開発が承認された。このミサイルはその後、R-36MUTTKh（15A18）の名称が与えられ、1976年12月までKBユジュノエ（OKB-586）によって開発された。R-36MUTTKhは2つの異なるノーズコーンを搭載可能であった。1979年11月29日、18～25メガトンの弾頭を搭載した単一の再突入体を搭載した改良型R-36Mの配備が開始された。この派生型は現在は運用されていない。[22]
R-36MUTTKh（SS-18 モッド4）
R-36MUTTKhの多弾頭型。米国内のICBMやその他の強化目標を攻撃し破壊するために設計されたものと思われる。精度の向上により弾頭の威力を低減し、弾頭の数を8個から10個に増やすことが可能になった。西側諸国の一部の推定によると、弾道ミサイルを14個も搭載できる可能性があるという証拠がある(これは弾道ミサイル防衛を突破するため、または米国の攻撃特性システムを混乱させるための対抗手段の配備の観察を反映している可能性がある)。R-36MUTTKhの飛行設計テストは1977年10月31日に開始され、1979年11月には多弾頭化したミサイルの飛行テストが完了した。最初の3個連隊は1979年9月18日に警戒態勢に入った。1980年には合計120個のミサイルが配備され、最後に残っていたR-36ミサイルが交換された。 1982年から1983年にかけて、残っていたR-36Mミサイルも新型のR-36MUTTKhに置き換えられ、配備されたミサイルの総数はSALT-1条約で定められた最大308発の上限に達した。R-36MUTTKh部隊は、核弾頭2発ずつを使用して、米国のICBMサイロの65～80%を破壊する能力があると推定された。このタイプの攻撃の後でも、1000発以上のR-36MUTTKh弾頭が米国の標的に対するさらなる攻撃に利用可能であると推定された。2009年以降、R-36MUTTKhはすべて廃止され、より新しいR-36M2が採用された。[要出典]
R-36M2 ヴォエヴォダ（SS-18 Mod 5）
この新しく、より精度の高いバージョンを改造したサイロに搭載することで、R-36MファミリーはSRFのハードターゲットキル能力の防壁であり続けることができた。R-36M2は10個のMIRVを搭載しており、西側の推定によると各弾頭の威力はR-36MUTTKh弾頭のほぼ2倍（約750 ktから1 Mt）であるが、ロシアの情報源は各弾頭の威力を550～750 ktと示唆している。R-36M2の弾頭威力の増加と精度の向上により、START条約の下では、START協定で要求されている大型ICBMの50パーセント削減後でも、ロシアはハードターゲットキルの戦時要件を維持することができるだろう。近代化された大型ICBMを製造するための技術提案は1979年6月に行われた。 R-36M2の設計は1982年6月に完了した。R-36M2には一連の新しい技術的特徴があった。第2段のエンジンは燃料タンクに完全に組み込まれており（以前はSLBMでのみ使用されていた）、輸送発射キャニスターの設計が変更された。R-36Mとは異なり、ポストブーストビークルの10個の弾頭は2つの円の特別なフレームに配置されている。10個のMIRVを搭載したR-36M2の飛行テストは1986年3月に開始され、1988年3月に完了した。これらのミサイルを搭載した最初の連隊は1988年7月30日に警戒態勢に入り、1988年8月11日に配備された。これは現在も運用されている唯一の型である。[23]
このミサイルの最も重要な特徴の 1 つは、サイロに挿入されたコンテナに保管/設置されることです。コンテナは迫撃砲の砲身としても機能し、ミサイルの下の底に「ピストン」があります。ドラムのような「ピストン」には、ゆっくりと燃焼するガス圧力発生剤が充填されており、迫撃砲のようにミサイルをコンテナから押し出します。コンテナが空になったサイロから数メートル上空でのみ、「ピストン」は小型ロケット モーターによって横に押され、ミサイルのメイン エンジンの点火によってサイロに向かって加速されるのを回避します。こうして、サイロは a) メイン エンジンの炎による焼失を免れ、b) 空のコンテナを素早く取り外し、準備の整った運搬者/組み立て者によって無傷のサイロにミサイルの入った新しいコンテナを挿入して、敵の弾頭が到着する前に 2 回目の一斉射撃を行うことができます。この特徴は、SALT/START交渉中、米国側にとって大きな懸念事項であった。なぜなら、最初のミサイル交換が終了した後、ソ連が米国の標的を再び攻撃する可能性を与えたからである。[要出典]
R-36M2 ヴォエヴォダ（SS-18 Mod 6）
20 Mt の威力を持つ単一弾頭を搭載した R-36M2 ミサイルの飛行試験は 1989 年 9 月に完了し、配備は 1991 年 8 月に開始されました。配備されたミサイルは 10 発でした。これらの大型弾頭の用途の 1 つは、高高度で爆発させて非常に大きな電磁パルスで電子機器や通信を無力化することでしたが、最も可能性の高い用途は、R-36MUTTKh 弾頭が設計された目的であるミサイル発射管制センターに対するものでした。これらのミサイルはすべて 2009 年後半までに廃止されました。[要出典]
デリバティブ
ヴォエヴォダR-36M2サタン重ICBMを改造して、チェリャビンスク小惑星に似た、最大100メートルの飛来する小惑星を破壊するという提案が進められている。[24]
オペレーター
戦略ミサイル部隊はR-36の唯一の運用部隊である。2020年1月現在、46基のサイロ型ミサイルが以下の場所に配備されている。[10]
- オレンブルク州ヤスニーの第13レッドバナーロケット師団
- クラスノヤルスク地方ウジュルの第62ロケット師団
元オペレーター
参照
- RS-24 ヤルス
- RS-26 ルベジ
- RS-28 サルマット
- UR-100N
- RT-2PM トポル
- RT-2PM2 トポルM
- LGM-30 ミニッツマン
- LGM-25C タイタン II
- アグニV
- DF-5
- DF-41
- 火星14号
