ミサイル発射施設

ミサイル発射施設は、地下ミサイルサイロ、発射施設( LF )、または核サイロとも呼ばれ、大陸間弾道ミサイル(ICBM)、中距離弾道ミサイル(IRBM)、中距離弾道ミサイル(MRBM)の保管と発射のために地下に建設された垂直の円筒形構造物です。同様の施設は、弾道ミサイル迎撃ミサイル(ABM ) にも使用できます。

構造物は通常、ミサイルを地面から少し下に設置し、上部の大きな「防爆扉」で保護します。構造物は通常、物理的および/または電子的にミサイル発射管制センターに接続されています。

ソ連のUR-100と米国のタイタンIIミサイルシリーズの導入により、1960年代に地下サイロは変化した。両ミサイルシリーズはハイパーゴリック推進剤の使用を導入し、ミサイル内に貯蔵して迅速な発射を可能にした。両国の液体燃料ミサイルシステムは地下サイロに移された。1960年代後半に固体燃料システムが導入されたことで、サイロの移動と発射はさらに容易になった。^[1]

地下ミサイルサイロは、1960年代以降、地上発射ミサイルの主要なミサイル基地システムおよび発射施設であり続けている。慣性誘導システムの精度が向上したため、1960年代よりもやや脆弱になっている^[要出典]。

弾道ミサイルは、地下施設以外にも地上施設から発射できるほか、輸送起立発射台、鉄道車両、弾道ミサイル潜水艦、飛行機などの移動式プラットフォームから発射することもできる。

ラ・クーポール施設は、現存する現代の地下ミサイルサイロの最古の先駆けとして知られている。 1943年から1944年にかけて、ナチスドイツ軍が占領下のフランス北部にV-2ロケットの発射基地として建設した。この施設は、V-2、弾頭、燃料の大規模な備蓄を保管するために巨大なコンクリートドームを備えて設計され、V-2を産業規模で打ち上げることを目的としていた。1日に数十発のミサイルが施設のコンクリートケースのすぐ外で燃料補給、準備、転がされ、2つの屋外発射台のいずれかからロンドンとイングランド南部に向けて次々に発射された。同様の目的だがあまり開発されていないブロックハウス・デペルレック施設も、ラ・クーポールの北北西約14.4キロメートル (8.9マイル) に建設されており、イングランド南東部の目標に近い場所にあった。

クロスボウ作戦中に連合軍による度重なる激しい爆撃を受けたドイツ軍は工場の建設を完了できず、この施設は結局使用されなかった。イギリスは戦後の調査を行い、この施設は「垂直姿勢で最も便利に取り扱い、準備できる長砲身の組み立て施設」であると判定した。^[2]

•
  1944 年のロケット準備室とトンネルの推定復元図 (A4 ロケットが取り扱われると想定)。
•

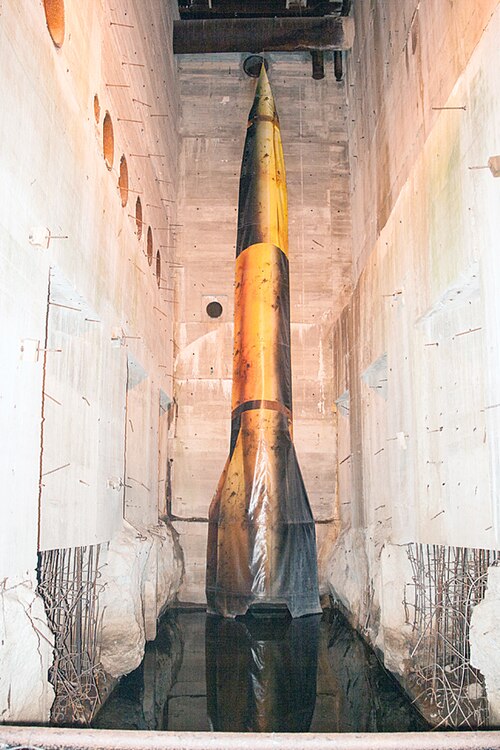

  エペルレックの組立ホールにある V2 の印象。

地下ミサイルサイロというイギリスのアイデアは、アメリカが大陸間弾道ミサイルのミサイル発射施設として採用し、発展させた。サイロのほとんどは、コロラド州、ネブラスカ州、ノースダコタ州、サウスダコタ州、ミズーリ州、モンタナ州、ワイオミング州などの西部諸州に設置された。この設置の背景には、主に3つの理由があった。ミサイルはカナダと北極上空を北上するため、アメリカとソ連間の飛行軌道が短くなる。両海岸のSLBMからの飛行軌道が長くなり、核戦争の際にサイロに警告できる時間が長くなる。そして、目立つ標的を人口密集地からできるだけ遠くに配置する。^[3]アメリカには、侵入者を締め出す防衛システムや破壊を防ぐ防衛システムが数多くあった（セーフガード・プログラムを参照）。前述の3つの設置理由に加えて、米空軍には、コミュニティの支援のために約5万人の住民に十分近い場所であること、戦略的な場所またはその近くで10メートル級の爆発が起こってもその地域の他の発射施設が破壊されないよう発射場所が十分に離れていることを確認することなど、他の設置要件も考慮されていました。^[4]「1960年に米陸軍は、建設を監督するために工兵隊弾道ミサイル建設事務所（CEBMCO）を設立しました。これは、工兵隊長の下にある独立した組織です。」^[4]この新しく設立された組織は、1961年から1966年にかけて、1日あたり約1.8個という非常に速いペースでミニットマン発射サイロを製造し、合計1,000個のミニットマンミサイルサイロを建設しました。^[4]

米国は中西部の人口密集地から離れた場所に多くのミサイルサイロを建設した。その多くはコロラド州、ネブラスカ州、サウスダコタ州、ノースダコタ州に建設された。米国は 1970 年代と 1980 年代に代替品の設計に多大な労力と資金を費やしたが、新しく複雑なシステム設計はどれも実現されなかった。

米国は多数のサイロ型核弾頭を保有しているが、その数を約1800基に減らし、ミサイルの大半を原子力潜水艦に移管し、より高度な通常兵器に注力している。

現在でも、多くは廃止され、危険物は撤去されているものの、まだ使用されています。廃止されたミサイルサイロの増加により、政府はその一部を個人に売却するようになりました。購入者の中には、ユニークな家や高度な安全室に改造したり、他の目的に使用したりする人もいます。これらは、都市探検の人気スポットです。

アトラスミサイルは4つの異なる保管および発射方法を採用しました。

• 最初のバージョンは、カリフォルニア州中央海岸のヴァンデンバーグ空軍基地に設置された垂直および地上発射装置でした。
• 2番目のバージョンは、ワイオミング州のフランシス・E・ウォーレン空軍基地で、格納式の屋根が付いた小屋のような構造物に水平に保管され、その後垂直に持ち上げられて発射されました。
• 3 番目のバージョンは水平に保管されましたが、「棺」と呼ばれるコンクリートの建物に保管されたため、より保護され、発射直前に垂直に持ち上げられました。これらの保護が不十分な設計は、極低温液体燃料が使用された結果であり、ミサイルは燃料を入れずに保管され、発射直前に燃料を補給する必要がありました。
• 4番目のバージョンは、アトラスF ICBM用に地下サイロに垂直に保管されました。サイロ内で燃料を補給し、サイロ内から発射できなかったため、発射するために地表に持ち上げられました。

2000年、ウィリアム・レナード・ピカードとそのパートナーは、カンザス州ワミーゴ近郊の廃止されたSM-65アトラスミサイルサイロ（548-7）で大量のLSDを製造する共謀の罪で、史上最大のLSD製造事件で有罪判決を受けた。^[5]

タイタンIミサイルは、第4アトラスバージョンと同様のサイロベースを使用しました。

LGM-25C タイタン II (非活性化) ICBM は、1 つの LF 構成 (1 × 1) を備えた 1 つのICBM 発射管制センター(LCC) にありました。タイタン ミサイル (I と II の両方) は、指揮統制運用要員の近くにありました。ミサイルへのアクセスは、発射管制センターと発射施設を結ぶトンネルを通っていました。この例は、アリゾナ州ツーソンの南にあるタイタン ミサイル博物館で見ることができます。

注目すべき事故:

• タイタン II サイロ 373-4 の火災 – 1965 年 サーシー ミサイル サイロの火災
• サイロ 374-7 でのタイタン II 爆発 – 1980 年ダマスカスのタイタン ミサイル爆発

固体燃料の LGM -30シリーズ ミニットマン I、II、III、ピースキーパーICBM 構成は、10 基の LF (1 × 10) を制御する 1 基の LCC で構成されています。5 基の LCC とそれに関連する 50 基の LF が 1 個飛行隊を構成します。3 個飛行隊が 1 個航空団を構成します。いずれかの LCC が機能しなくなった場合、飛行隊内の別の LCC が 10 基の ICBM を制御するような対策が講じられました。

LGM-30 LF と LCC は数マイル離れており、電気的にのみ接続されています。この距離により、核攻撃によって無効化される ICBM はごく少数となり、残りは即時発射可能となります。

デンスパックはレーガン政権下で開発されたLGM-118ピースキーパーICBMの配備戦略案で、敵対的な外国勢力による奇襲核攻撃を受けた場合の生存率を最大化する目的で開発された。デンスパック戦略によると、強化された10～12個のサイロを一列に密集させて配置する。デンスパックを無力化するには、敵は多数のミサイルを発射する必要があり、ミサイルは異なる時間に到着する。後から到着するミサイルは最初のミサイルの爆発による破片の雲を通過する必要があり、後続のミサイルにダメージを与え、その有効性を制限する。デンスパック構想案はメディアや政府から強い批判を受け、結局実施されることはなかった。^[6]

•

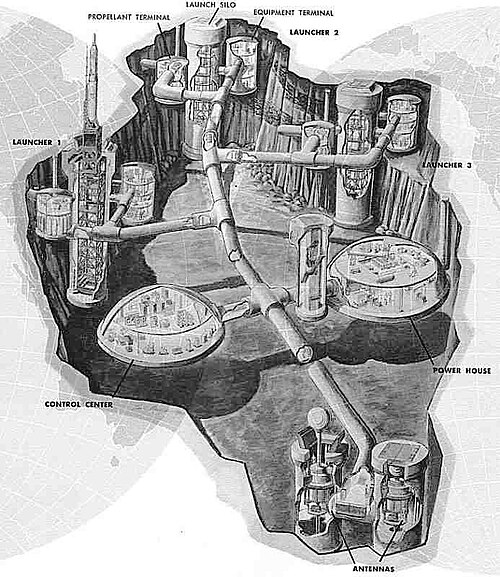

  タイタンIミサイル複合体。
•
  タイタンIミサイル複合体2A。
•
  571-7サイトサイロ内のタイタンII ICBM。
•
  ヴァンデンバーグ空軍基地のタイタンII ICBMサイロ試験発射。
•
  ミニットマン I がエドワーズ空軍基地でサイロをテストします。
•
  地下サイロ発射施設で作業中の米国のミニットマン IIミサイル。
•
  米国のピースキーパーMXミサイルが地下サイロ発射施設から発射される。
•
  ミニットマンIII大陸間弾道ミサイル発射管制施設、11月1日。
•
  サイロ内のミニットマンIIIミサイル。

旧ソ連は冷戦時代にロシアと隣接するソ連諸国にミサイルサイロを保有しており、リトアニアのプロクシュティネミサイル基地などがその例である。モスクワ郊外ソルネチノゴルスク近郊にあるミサイル攻撃警報中央センターは1971年にソ連によって完成し、現在もロシア連邦で使用されている。

•
  ウクライナのペルボマイスク近くにあるRT-23/SS-24モロデッツ大陸間弾道ミサイルサイロ。
•
  プロクシュティネ R-12 ドヴィナ MRBM 基地。
•
  R-36ミサイルがミサイルサイロに降ろされている。

英国にはサイロ型 ICBM がなかった。1960 年代には、トールIRBM 用の地上設置型エレクター発射台がいくつか設置されたが、数年後にブルー スチールを搭載したV 爆撃機が就役すると撤去された。

ロシアはサイロベースの兵器を保有しています。ロシア連邦戦略ロケット軍（RVSN RF）（戦略ミサイル部隊）は、ロシアの地上配備型大陸間弾道ミサイルを管理しています。

•
  発射サイロにICBMトポルMを積み込む。

フランスはアルビオン高原にS-2とS-3 IRBM用のミサイルサイロを建設した。 ^[7]これらは1971年から1996年まで運用された。

•
  アルビオン高原のシレーヌ天文台のミサイルサイロカバー。

中国はサイロベースの兵器を保有しているが、現在は特にトンネル網向けに潜水艦や道路走行可能な移動式兵器の拡張に開発を集中している。^[8] 2つのサイロフィールドが建設中であると思われる。^[9]

インドは長距離弾道ミサイルの兵器庫と保管庫の一部に サイロを使用しているが、そのシステムのほとんどは道路移動が可能となっている。

パキスタンは核戦争における第二撃能力を保持するため、堅固で地中深くに貯蔵・発射施設を建設した。 ^[10]

北朝鮮は白頭山の南にミサイルサイロ群を建設した。このサイロは中距離から長距離ミサイル用に設計されていると伝えられているが、すべてが運用可能かどうかは不明である。^[11]

イランはサイロベースの兵器を保有しており、ミサイルを探知から守り、地上の発射施設を空中からの破壊から守るために地下ミサイルサイロのシステムを構築している。^{[12] [13]}

イスラエルはMRBMとICBMの発射施設を保有していると考えられている。

• タイタンミサイル博物館タイタン II ICBM 571-7 サイト
• ミニットマンミサイル国定史跡ミニットマン II ICBM LCC + D-09 サイロ
• ケベック-1ミサイル警戒施設ピースキーパーICBM Q-01サイト
• ロナルド レーガン ミニットマン ミサイル州立史跡ミニットマン II ICBM O-01 MAF + N-33 LF
• ウクライナの戦略ミサイル部隊博物館RT-23/SS-24 モロデツ ICBM UCP + サイロ
• プロクシュティネ ミサイル基地R-12 ドヴィナ MRBM 基地
• ナイキミサイルサイト SF-88ナイキ 2B/12H、20A/8L-U ABM SF-88 サイト
• RSL-3セーフガード プログラム リモート スプリント ランチャー 3 サイト
