| 関数 | 運搬ロケット |
|---|---|
| メーカー | |
| 原産国 | ウクライナ |
| プロジェクト費用 | 3億400万ドル（予測、1億4800万ドルの宇宙港を含む）[1] |
| 打ち上げコスト | 4,500万ドル[2] - 6,000万ドル[1] (予測) |
| サイズ | |
| 身長 | 38.7メートル（127.0フィート）[3] |
| 直径 | 4.0メートル（13フィート）[3] |
| ステージ | 2 |
| 容量 | |
| 200 km LEO（45.3°）までのペイロード | |
| 質量 | 5,000 kg (11,000 ポンド) [4] |
| 500 km LEOへのペイロード | |
| 質量 | 4,600 kg (10,100 ポンド) [3] |
| 1200 km LEOへのペイロード | |
| 質量 | 3,900 kg (8,600 ポンド) [3] |
| 高度500kmの極 低軌道へのペイロード | |
| 質量 | 3,600 kg (7,900 ポンド) [3] |
| 高度1200kmの極低軌道への ペイロード | |
| 質量 | 3,000 kg (6,600 ポンド) [3] |
| 500 km SSOまでのペイロード | |
| 質量 | 3,450 kg (7,610 ポンド) [3] |
| 1000 km SSOまでのペイロード | |
| 質量 | 3,000 kg (6,600 ポンド) [3] |
| ペイロード180×35,768 km） GTO（45.2°） | |
| 質量 | 910 kg (2,010 ポンド) [4] |
| 関連ロケット | |
| 家族 | ゼニト /ツィクロン |
| 比較可能 | ツィクロン 2、-3、-4、ドニエプル、ソユーズ 2、PSLV、長征 4B / C |
| 発売履歴 | |
| 状態 | 開発中 |
| 発射場 | カンソ、ノバスコシア州、カナダ[1] |
| 総打ち上げ数 | 0 |
| 初飛行 | 2025年（予定）[5] |
| 第一段階 | |
| 直径 | 3.9メートル（13フィート）[3] |
| 総質量 | 260,700 kg (575,000 ポンド) [3] |
| 推進剤質量 | 224,800 kg (496,000 ポンド) [4] |
| 搭載 | RD-870エンジン×4 [4] |
| 最大推力 | 海面: 3,130 kN (319 tf) 真空: 3,498 kN (356.7 tf) [3] |
| 比推力 | 海面： 298秒（2.92 km/s） 真空： 332秒（3.26 km/s）[6] |
| 燃焼時間 | 200秒[6] |
| 推進剤 | LOX / RP-1 |
| 第二段階 | |
| 直径 | 3.98メートル（13.1フィート）[3] |
| 総質量 | 14,000 kg (31,000 ポンド) [3] |
| 推進剤質量 | 10,700 kg (24,000 ポンド) [4] |
| 搭載 | RD-861K × 1台 |
| 最大推力 | 77.63 kN（7.916 tf）[3] |
| 比推力 | 325秒（3.19km/秒） |
| 燃焼時間 | 450秒 |
| 推進剤 | N2O4 /過酸化水素 |

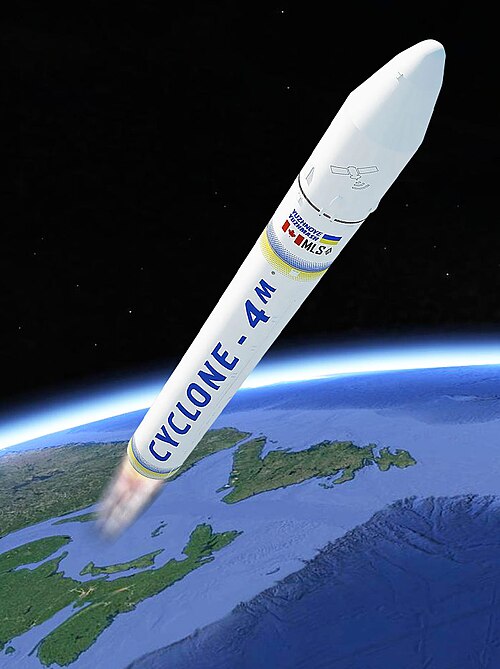

サイクロン4Mは、商業衛星打ち上げ用に開発されているウクライナの 運搬ロケットです。
歴史
サイクロン4Mはツィクロン4から派生したもので、当初はブラジルのアルカンタラ発射センターの予定地から打ち上げる予定だった全ハイパーゴリック式の3段式軌道投入使い捨てロケットだった。しかし、ブラジルは2015年にウクライナとの提携から撤退し、プロジェクトの予算、両国の現在の財政状況、商業打ち上げ市場の将来に対する懸念を理由に挙げた。[7] 2017年3月、カナダのマリタイム・ローンチ・サービスは、当初計画されていたR-36 ICBMベースの第1段と第2段の代わりに、ゼニット由来のLOX / RP-1第1段を搭載した改良版サイクロン4Mの打ち上げを開始する計画を発表した。
2021年11月、マリタイム・ローンチ・サービスのCEO、スティーブン・マティエは、ナノラックスはサイクロン-4Mでペイロードを飛ばす最初の顧客になるだろうと述べた。 [8]
デザイン
この新しい第1段の設計では、ゼニットの第2段で使用されたRD-120から派生した4つのケロロックスエンジンが使用される。しかし、標準のRD-120はウクライナで製造されているが、いくつかのロシア製部品を使用しているため、ウクライナ製の同等品に交換する必要がある。また、これらのエンジンのそれぞれに操舵用のジンバル機構を取り付ける予定である（ゼニットの第2段では、RD-120はフレームに固定され、RD-8 4ノズルバーニアエンジンが操舵を担当する）。[4]
サイクロン4Mは、ノバスコシア州カンソの施設から打ち上げられる予定である。当初は2018年に建設が開始される予定であったが[9] [1] [10]、度重なる遅延により、建設開始は2021年後半まで延期された。[11]第2段階は2019年10月に適格性試験を完了した。[12]カンソでの建設は2024年または2025年に終了し、[11] 2022年12月時点で、サイクロン4Mの初飛行は2025年に行われる予定である。 [5]年間最大8回の打ち上げが計画されている。[13] [1]
