9K33 オサ

9K33 オーサ ( NATO 報告名: SA-8 Gecko、SA-N-4 Gecko)
アップグレードされた 9K33M3 Osa-AKM の9A33BM3輸送発射装置およびレーダー車両。
タイプ	6×6水陸両用SAMシステム
原産地	ソビエト連邦
サービス履歴
使用中	1971年～現在
使用者	現在のオペレーターと過去のオペレーターのリストを見る
戦争	イラン・イラク戦争 1982年 レバノン戦争 アンゴラ内戦 西サハラ戦争 湾岸戦争 ロシア・グルジア戦争 第一次リビア内戦 シリア内戦 2020年のアルメニアとアゼルバイジャンの小競り合い[1] 第二次ナゴルノ・カラバフ戦争 ロシアのウクライナ侵攻[2]
生産履歴
デザイナー	NII-20研究所
設計	1960–1972
メーカー	ズナミヤ・トルダ工場
生産	1970–1988 [3]
建造数	1,200 [4]
バリエーション	OSA-A、OSA-AK、OSA-AKM、OSA-M
仕様（OSA-AKM）
質量	17.5トン
長さ	9.14 m (30 フィート 0 インチ)
幅	2.75 m (9 フィート 0 インチ)
身長	4.20 m (13 フィート 9 インチ) (レーダー マスト収納時)
クルー	兵士5人
主 武装	6 9M33、9M33M1、9M33M2 または 9M33M3 ミサイル
エンジン	D20K300ディーゼル
地上高	400 mm（16インチ）
運用 範囲	500 km (311 マイル) [5]
最高速度	80 km/h (50 mph) 8 km/h (5.0 mph) (水泳)

9K33オサ（ロシア語：9К33「Оса」 、英語：" wasp "、NATO報告名： SA-8 Gecko ）は、1960年代にソビエト連邦で開発され、1972年に配備された、機動性の高い低高度短距離戦術地対空ミサイルシステムである。輸出版の名前はロムブである。^[6]

Osa は、単一の車両に独自の交戦レーダーを搭載した初の移動式防空ミサイル システムでした。

9K33 のすべてのバージョンには、 9A33 輸送起立発射装置およびレーダー (TELAR)車両が一体化されており、単独で、または連隊監視レーダーの助けを借りて、航空機を検出、追跡、攻撃することができます。6 輪輸送車両BAZ -5937 は、完全に水陸両用で、空輸可能です。道路での航続距離は約 500 km です。

9K33 Osa TELARの 1S51M3-2 レーダーシステムは、NATO コードネーム Land Roll を与えられた。これは海軍の「Pop Group」レーダーシステムから派生したものであるが、安定化システムを必要としないため小型である。改良されたシステムである Osa-AKM ( NATO 報告名SA-8B 'Gecko' Mod 1) は、1980 年にドイツで初めて確認された。これは発射装置の構成が改良され、リブ付きコンテナに 6 発のミサイルを搭載している。

このシステムは周波数可変型モノパルス型であると報告されている。アレイの上部に取り付けられた楕円形の回転監視アンテナで構成され、H バンド (6 ～ 8 GHz) で動作し、ほとんどのターゲットに対して 30 km の捕捉範囲を持つ。大型のパルス J バンド (14.5 GHz) 交戦アンテナはアレイの中央に取り付けられ、最大追跡範囲は約 20 km である。

追跡レーダー アンテナの両側には、ミサイルを追跡するための小型 J バンド パラボラ アンテナが取り付けられています。その下には、発射直後にミサイルを収集するための I バンド アップリンク キャプチャ ビームを放射する小型円形アンテナがあります。アレイの最後のアンテナは、アレイの両側に 1 つずつ取り付けられた 2 つの小型の白い長方形のアンテナで、ミサイルへのコマンド アップリンクに使用されます。ツイン アンテナ システムにより、「Land Roll」レーダーは、1 つのターゲットに対して最大 2 つのミサイルを同時に制御できます。

2 発のミサイルを異なる周波数で誘導することで、電子妨害装置(ECM) をさらに複雑にすることができます。9Sh33 電気光学追跡装置は追跡レーダーの上部に取り付けられ、メインの追跡レーダーが ECM によって妨害されたときにターゲットを追跡するために使用されます。

9K33 砲兵中隊は、再装填ミサイルとクレーンを備えた BAZ-5939 シャーシに 4 台の 9A33B TELAR 車両と 2 台の9T217トランスローダー車両で構成されています。TELAR 1 台あたりの再装填時間は 5 分と報告されています。

TELAR に加えて、各連隊には9V914レーダー視準車両 (当初は BAZ-5938 シャーシに搭載されていたが、ZiL-131 トラックに搭載されることが多い) が割り当てられており、TELAR のレーダー システムの調整を支援して、正確なターゲット追跡と交戦を保証します。

• 9K33「オサ」（米国国防総省の呼称SA-8A「ゲッコー」 ）は1960年に開発が始まり、1971年から1972年にかけて、 9A33B TELARごとに4発の露出型9M33ミサイルを搭載し、最大射程距離12km（7.5マイル）で導入されました。

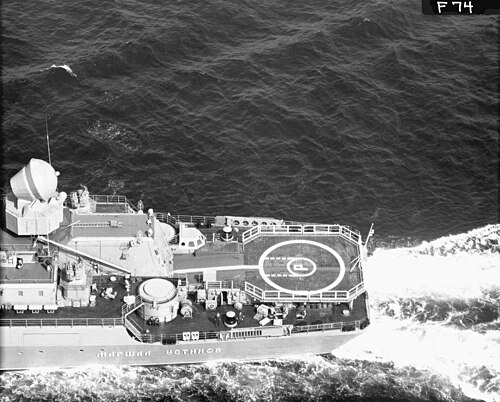

• 4K33「OSA-M」（NATO報告名 SA-N-4「ゲッコー」）は1972年に導入され、ZIF-122格納式回転発射装置に2基の9M33Mミサイルを搭載し、性能が向上したシステムの海軍バージョンです。ゲパルト級フリゲート、カラ級ミサイル巡洋艦、キエフ級VTOL巡洋艦、さらにキーロフ級、スラヴァ級、クリヴァク級にも搭載されています。
• 9A33BM2 TELARを搭載した9K33M2「Osa-AK」（米国国防総省の呼称SA-8B「Gecko Mod-0」）は、新しい6発のミサイルボックスランチャーとともに1975年に導入され、各9M33M2ミサイルは密封弾丸でした。
• 9A33BM3 TELAR および9M33M3ミサイルを搭載した9K33M3「Osa-AKM」 (米国国防総省の呼称SA-8B「Gecko Mod-1」 ) は、1980 年に導入され、上記のように最大射程距離が 15 km (9.3 マイル)、最大高度が 12 km (40,000 フィート) に拡張されました。ほとんどの OSA-AKM システムにはIFFアンテナも搭載されています。
• サマンとサマン-M（ロシア語：Саман – adobe）は、Osa\Osa-M システムを標的ドローンとして開発したもので、 SAM を含む防空システムのテストと訓練に使用されます。

9K33M3は有線誘導ミサイルを使用することもできる^[要出典] 。おそらく無線コマンド誘導が適切に機能しない可能性のある ECMを多用する環境での使用を目的としたものと思われる。

9M33
9M33M3ミサイル
タイプ	地対空ミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1971年～現在
使用者	現在のオペレーターと過去のオペレーターのリストを見る
生産履歴
デザイナー	MKB「ファケル」
設計	1960–1972
メーカー	ズナミヤ・トルダ工場
生産	1970–1988
バリエーション	9M33、9M33M1、9M33M2、9M33M3、9A33BM3
仕様（9K33M3 [8]）
質量	170 kg (370 ポンド)
長さ	3,158 mm (10 フィート 4.3 インチ)
直径	209.6 mm (8 インチ)
弾頭	フラグHE
弾頭重量	15kg（33ポンド）[7]
爆発 メカニズム	接触と近接
推進剤	固体燃料ロケットモーター
運用 範囲	15キロメートル（9.3マイル）
飛行高度	12,000メートル（39,000フィート）
ブースト時間	2 秒のブースト、その後 15 秒の持続
最高速度	1020 m/s（マッハ2.9）
ガイダンス システム	RFクローズ
ステアリング システム	デュアルスラストロケットモーター
正確さ	5メートル
発射 台	9P35M2

初期型の交戦範囲はおよそ 2～9 km (1.3～5.6 マイル) で、交戦高度は 50～5,000 m (164～16,400 フィート) です。9M33M2 「Osa-A」ミサイルは、範囲を 1.5～10 km (1～6.2 マイル) に、交戦高度を 25～5,000 m (82～16,400 フィート) に拡大します。9M33M3ミサイルは、高度交戦範囲を 10～12,000 m (33～42,500 フィート) に大幅に拡大し、より遠くまで (約 15 km/9 マイル) 移動できます。ただし、ミサイルのレーダー追跡の制限などの他の要因により、このシステムはより長い距離のターゲットと交戦できません。このシステムは、主にあらゆる天候でのジェット機やヘリコプターに対して使用できるように設計されています。

9M33ミサイルは全長3,158m (10.3フィート)、重量126kg (278ポンド)で、コマンド誘導方式を採用している。重ECM環境向けに、バックアップの低光量光学追跡システムも用意されている。最新の9M33M3ミサイルは、射程範囲の拡大と弾頭の大型化を図るため、総重量が170kg (375ポンド)に増加している。推進力は、デュアルスラスト 固体燃料 ロケットモーターによって供給される。両バージョンともミサイル速度はマッハ2.4前後(最高速度はマッハ3前後)で、最大目標交戦速度は、オリジナルの9M33ミサイルではマッハ1.4前後、9M33M2\M3ミサイルではマッハ1.6前後である。9M33 /M2バージョンの弾頭の重量は19kg (42ポンド)で、M3バージョンではヘリコプターに対する性能向上のため40kg (88ポンド)に増加している。すべてのバージョンに衝撃信管と近接信管が付いています。

各TELARは、1つのターゲットに対して2発のミサイルを同時に発射し、誘導することができます。撃墜確率は、Osaでは0.35～0.85、Osa-AKとOsa-AKMでは0.55～0.85とされています（おそらく、ターゲットの向き、速度、機動性、レーダー断面積によって異なります）。反応時間（ターゲット検出から発射まで）は約26秒です。移動からの交戦準備時間は約4分、ミサイルの再装填には約5分かかります。4基のTELARの各砲台には通常、3基ずつ18発のミサイルを搭載した2台の装填車両が伴い、再装填車両にはミサイルの移動を支援するためのクレーンが搭載されています。

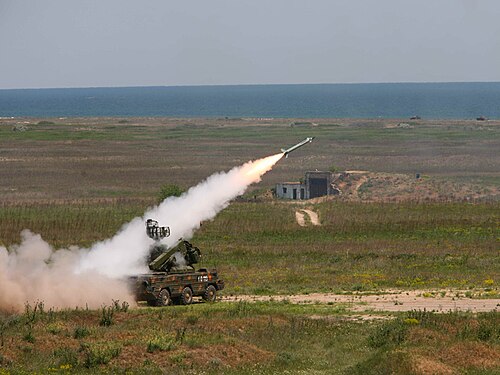

発射されると、ブースター モーターが 2 秒間燃焼し、レーダーが極めて短い距離 (約 1.6 km) でミサイルを収集および制御できるようになります。サステイナー モーターは 15 秒間燃焼し、ミサイルの最高速度はマッハ 2 程度になります。発射されると、ミサイルは飛行中ずっとコマンド誘導され、弾頭は近接信管またはコマンドによって起爆されます。弾頭は、低高度でF-4 ファントム IIサイズの標的に対して 5 m の致死半径を持つと言われています。^[要出典]

• 1S51M3 (「ランドロール」) - C バンド目標捕捉レーダー、H バンド円錐スキャン目標追跡レーダー、および 2 つのJ バンドパルスモード射撃管制レーダー (捕捉範囲 35 km/22 mi、追跡範囲 30 km/19 mi、誘導範囲 25 km/16 mi)。TELAR に搭載されています。

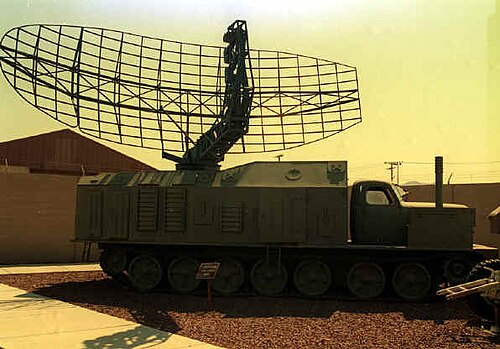

• P-40 (「ロング トラック」) - E バンド早期警戒レーダー ( 2K11 Krugおよび2K12 Kubでも使用、範囲 175 km/108 mi)、装軌車両 (改造AT-T ) に搭載。
• P-15（「フラットフェイスA」）またはP-19（「フラットフェイスB」）またはP-15M（2）（「スクワットアイ」） - 380kW Cバンド目標捕捉レーダー（ S-125ネヴァ/ペチョラおよび2K12 Kubでも使用、範囲250km/155マイル）、ZiL-131トラックに搭載。
• PRV-9またはPRV-16 (「Thin Skin」) - E バンド高度探知レーダー (2K11 Krug および 2K12 Kub でも使用、範囲 240 km/148 mi)、KrAZ-255B トラックに搭載。

このシステムはソ連/ロシアによって生産され、キューバ、ギリシャ（旧東ドイツ）、ポーランド、シリア、エクアドル、イラクを含む多くの国に輸出されました。

1982年のレバノン戦争では、シリアの防空軍がベッカー渓谷のシリアSAM基地に対する大規模な空爆により壊滅させられたが、シリアはOSAを配備した。SEAD任務中のF-4ファントムが1982年7月24日にOSAシステムによって撃墜された。後部座席のアハロン・カッツは死亡し、パイロットのギル・フォーゲルは生き残り、2年間シリア軍に捕らえられた。^[9]

1980年代後半、キューバはアンゴラ南部に9K33 OSAユニットを数台配備し、短距離での南アフリカの 制空権に大きな脅威を与えた。 ^[10]南アフリカの第61機械化大隊グループは、 1987年10月3日のクイト・クアナヴァレの戦いで、無傷の9K33 OSA対空ミサイルシステムを捕獲した。これは、ワルシャワ条約機構以外の軍隊がこのようなシステムを入手した初めてのケースであり、西側諸国の情報機関に重要なソ連圏の兵器システムを調査する機会を与えた。^[11]

イラクは1991年の湾岸戦争中にOSAシステムを配備した。ロシアは、このシステムがZSU-23-4シルカと並んでトマホーク巡航ミサイルの撃墜に最も効果的であり、OSA兵器の命中により数件の撃墜が達成されたと主張した。^[12]

このシステムは2008年のロシア・グルジア戦争でもグルジア軍とロシア軍の両軍によって使用された。

リビアは9K33オサを配備したが、2011年のリビア内戦中にNATOの空爆により一部が破壊された。^[13]

2019年11月29日、ロシアの情報筋は、フーシ派が発射したソ連製の9K33オサがイエメンでサウジアラビア陸軍航空隊の AH-64アパッチを撃墜したと推測した。^{[14] [15]}イエメンもイランも9K33オサを保有しておらず、フーシ派が運用していることが知られているシステムは、2段式ロケットエンジンを採用したソ連製の2K12クブ地対空ミサイルシステムと、単段式ロケットエンジンを搭載した空対空ミサイルR-73とR-27Tに基づいている。 ^[16]

アルメニア防空軍は、2020年のナゴルノ・カラバフ紛争中に9K33 Osaミサイルシステムを広範に使用した。戦争の初期の数日間に、アゼルバイジャン軍が公開したいくつかのビデオには、アルメニアの9K33 Osaと9K35 Strela-10車両数台がバイラクタルTB2武装ドローンによって破壊される様子が映っており、^{[17] [18]}その後数週間で、それらのうちいくつかが戦場で発見され、破壊された。^[19]アルメニア軍の9K33 Osaミサイルシステム12台が、ナゴルノ・カラバフ紛争中にアゼルバイジャンのバイラクタルTB2によって破壊された。^[20] 2020年10月4日、アゼルバイジャン空軍のSukhoi Su-25航空機がアルメニア軍に撃墜された。おそらく9K33 Osaによるもので、フズリのアルメニア軍陣地を狙っていたところを撃墜された。パイロットのザウル・ヌディラリエフ大佐は墜落事故で死亡した。アゼルバイジャン当局は2020年12月に損失を認めており^{[21] [22]} 、 9K33オサ機はアゼルバイジャンの防空軍制圧（SEAD）任務を生き延びるために受動的探知と撃って逃げる戦術を使用していた可能性がある。^[23]

ロシアとウクライナの両国は9K33 OSAシステムを保有している。

2019年3月30日、ドンバス戦争中に、ウクライナ統合軍は、オサAKM地対空ミサイルシステムとジテル R330Zh自動妨害システムが破壊されたと報告した。^[24]

2022年春に始まる戦闘の主要段階において、2023年9月20日現在、ロシアによる9K33の損失は15機であることが写真やビデオで記録されている。このうち8機が破壊され、2機が損傷し、1機が放棄され、4機がウクライナ軍に捕獲された。^[25]

2022年3月23日、ロシアの侵攻を受けて、ワシントンポスト紙は米国がウクライナに追加のOSAシステムを送っていると報じた。^[26]

PPRU-M1 （PPRU-M1-2）は、9K33オサ、トルミサイルシステム、2K22ツングースカ、9K35ストレラ-10、9K38イグラを含む防空部隊の混合グループの移動式指揮センターです。^[27]

• 9K33-1T「Osa-1T」はベラルーシのUE「Tetraedr」によって開発されました。SAMシステムは、以下の戦闘資産と技術支援手段で構成されています。
  • 9А33-1Т TELAR または「戦闘車両」(CV)。オリジナルの BAZ-5937 (または新しい MZKT-69222) をベースとし、オリジナルの昼間専用 9Sh33 または 9Sh38-2「カラット」の代わりに新しい昼夜カメラ システム OES-1T を装備しています。
  • 9M33M2 または M3 SAM、または射程距離 20 km の新しい9M33M3-1 。
  • 9Т217-1T 輸送積載車両（TLV）
  • 9V210-1T メンテナンス車両（MV）
  • 9V214-1T アライメント車両 (AV);
  • 9V242-1T自動移動検査・試験ステーション（AKIPS）と
  • 9F16M2地上装備キット（GEK）。^{[28] [29] [30]}
• T38「スティレット」はオサ1Tのさらなる発展型である。主要コンポーネントはMZKT-69222シャーシのT381 TELARと新しいT382ミサイルである。標的破壊の最大範囲は20km、標的検出の最小RCSは0.02m2^である。^[31]

• Osa-AKM-P1「Żądło」（輸出名SA-8P Sting）は、9K33M2「Osa-AK」および9K33M3「Osa-AKM」のポーランド版アップグレードである。ソ連から購入した64のシステムのうち、32がアップグレードされたと思われる。アップグレードされた9A33BM3-P1 TELARは、ポーランドのキェルツェで開催されたMSPO 2004展示会で展示された。アップグレードされた車両には、SIC 12/TAパッシブ検出識別システムとISZ-01 IFFシステムが装備されている。^{[32] [33]}

2019年、ポーランドはOSAシステムの環境全体の改修を開始しました。これらの作業はWZUグルジョンツに委託されました。総費用は約4000万〜5000万ユーロです。^{[34] [35] [36] [37]}

•  アンゴラ– 2024年時点で15人^[38]
•  アルメニア^[39]
•  アゼルバイジャン– Osa-1T規格にアップグレード^[40]
•  ベラルーシ^[41]
•  ブルガリア− 2024年時点で24人^[42]
•  キューバ^[43]
•  エクアドル− 2024年時点で10機、空軍が運用^[44]
•  ジョージア州- 2024 年時点で 8 オサ-AK およびオサ-AKM ^[45]
•  ギリシャ– 2024年時点で38 Osa-M ^[46]アルメニアに移管中^[47]
•  インド– 2024年時点で50機以上のオサ-AKM ^[48]

•  ポーランド− 2024年時点で64機。^[49] Osa-AKM-P1規格に近代化^[50]
•  ルーマニア– 2024年時点で16人^[51]
•  ロシア– 2024年時点で陸軍が390両のオサAKMを、海軍歩兵が20両を運用^[52]
•  スーダン^[53]
•  シリア^[54]
•  トルクメニスタン– 2024年時点で40人^[55]
•  ウクライナ– IISSは2024年に65台のOSA-AKMを保有すると推定している。 ^[56]ロシアのウクライナ侵攻中にポーランドから未知の数のシステムを受け取った^[57]

•  アルジェリア^[5]
•  アルツァフ− 2023 年のナゴルノ・カラバフ衝突後にアゼルバイジャンが占領^[58]
•  クロアチア^[5]
•  チェコスロバキア– 1992年に40。^[59]チェコ共和国に引き継がれた^[5]
•  チェコ共和国^[5]
•  東ドイツ– 1981年から1985年の間にソ連から41台を受領。ドイツ再統一後、12台がギリシャに売却された。^[60]
•  イラク– 1982年から1985年の間にソ連から50のシステムが引き渡された。^[61]捕獲されたクウェートのユニットも同様。
•  ヨルダン– 2017年に退役、52機が売りに出されている。^[62] 2020年までに35機のOsa-AKがアルメニアに売却された。^[63]
•  クウェート– 1980年代後半に購入。^[64]湾岸戦争でイラク軍に占領された。
•  リビア– 1992年に陸軍が40機、防空軍司令部が50機使用。^[59]第一次リビア内戦以前に運用されていた機数は不明。^[65]
•  セルビア・モンテネグロ^[5]
•  南アフリカ− アンゴラから捕獲。訓練に使用^[12]
•  ソビエト連邦– 1991年に1000人以上。^[59]後継国に引き継がれた。
•  ユーゴスラビア− 1992年に20。^[59]後継国に引き継がれた^[5]
