S -5（当初はARS-57と命名された）は、ソビエト空軍が開発し、軍用機が地上目標に対して使用するロケット兵器である。ロシア航空宇宙軍や様々な輸出顧客に使用されている。第二次世界大戦時のドイツの設計であるR4Mに基づいている。[1]
これには、HEAT対装甲弾（S-5K）、高性能破片弾（ S-5M/MO）、煙幕弾、焼夷弾など、異なる弾頭を持つさまざまなサブタイプが生産されています。各ロケットの長さは約1.4メートル（4フィート7インチ）、重量は約5キログラム（11ポンド）で、弾頭と信管によって異なります。射程は3〜4キロメートル（1.9〜2.5マイル）です。[2]
発達
1946年、ソ連のヌデルマン精密工学設計局（当時はOKB-16と称された）は航空機装備における無誘導空対空ミサイルの技術研究に着手した。局の研究の一環として、捕獲されたドイツの55mm R4M「オルカン」（英：ハリケーン）無誘導空対空ミサイルの実例が綿密に研究された。5年後、ソ連国防省は1951年にようやくこのプロジェクトに正式な地位と資金を提供した。[3]当初はMiG-19用の空対空AS-5兵器システムの一部としてだった。ロケットは一連の構成でMiG-15bisとMiG-17ジェット機でテストされ、1955年1月にMiG-17 PFで最終テストが完了した。テストの結果、ロケットは空中目標に対して期待どおりの性能を発揮しないことが判明した。ロケットARS-57は1955年4月に軍用指定S-5で採用された。[3]
ソ連とロシア以外では、S-5ロケットはポーランドなどで生産されていた。[4] 2013年現在、生産国はベラルーシとブルガリアのみとなっている。[4]
S-5U
ロシアは2019年後半、1990年の生産中止以来初めてS-5ロケットの生産を再開すると発表した。改良されたS-5Uは全長1,090mm、重量6kgで、以前のS-5Mよりも長く重くなっているが、旧式のロケットポッドと互換性がある。固体燃料モーターではなく複合燃料で稼働し、格納時の直径に合うようにロケットノズルに巻き付けられた4つの湾曲したフィンによって回転が安定化されている。有効射程距離は0.5～4kmのままだが、より重い0.8kgの弾頭によって殺傷力が増している。150mmの装甲を貫通し、2gの破片500個に爆発し、焼夷元素を含む汎用弾頭を備えている。戦闘効率はS-8ロケットに匹敵すると主張されている。[1]
説明

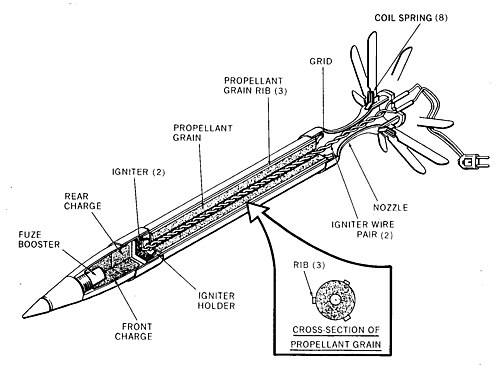

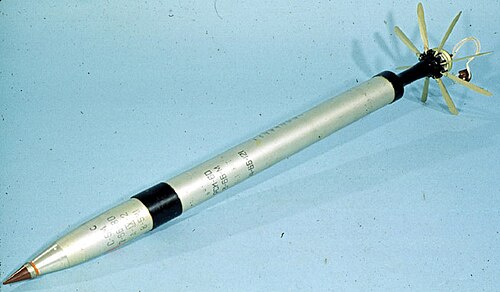

S-5は、57mm口径の発射管から発射される55mm（2.2インチ）口径の無誘導ロケットです。戦闘爆撃機やヘリコプターで使用されます。固体燃料ロケットを収めた鋼鉄製の本体と、機械的な衝撃信管を備えた高爆薬弾頭で構成されています。ロケットの後部には細長い排気ノズルがあり、前方に8枚の折りたたみ式フィンが付いています。フィンは、ロケットが発射管に格納されているときにロケットの周りに折りたたまれ、ロケットが発射管から離れるとすぐに元に戻ります。飛行中、非常にわずかに角度の付いたフィンはロケットに安定回転を加え、約750rpmで回転します。固体ロケットモーターはわずか1.1秒間燃焼し、その間に約300メートル（980フィート）を飛行します。

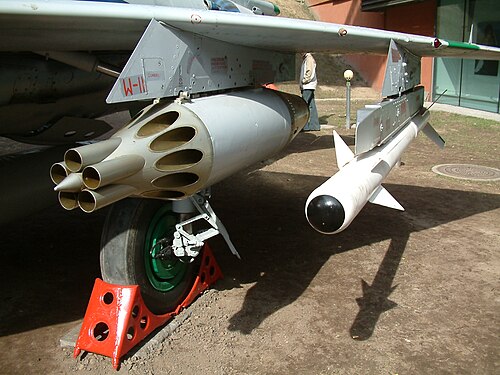

S-5は4発から32発のロケットをロケットポッドに入れて運ぶ。最初はORO-57 発射装置で、4発、8発、16発のロケットを搭載できる派生型があった。最も代表的なのは8発のロケットを搭載するORO-57Kで、特にMiG-19で使用された。その後、1960年代初頭から、ヘリコプターや飛行機用にいくつかの派生型が開発された16発のロケットを搭載するUB-16-57が一般的な発射装置となった。UBは「ユニバーサル ブロック」( universalnyi blok )の略で、従来の爆弾ハードポイントに搭載できることから、「57」は発射管の実際の直径(ロケットの直径プラス2mm)を指す。最初の派生型とUB-16-57Uは前部が円錐形だったが、次の派生型UB-16-57Dは前部が鈍角だった。 1968年からは、円錐形の前部と5本の突出した内管を備えたUB-16-57UMPの派生型が生産された。[3] 1970年代には、より重い航空機で運ばれる32発のロケットを搭載したUB-32が開発された。
ポーランドでは、16発のロケットを搭載するMars-2発射装置が、Lim-6bis航空機とMi-2URNヘリコプター用の派生型として開発された。[5]ルーマニアでは、16発のロケットを搭載するLPR 57発射装置が開発された。
運用履歴
アフガニスタン
S-5ロケットは1980年代にアフガニスタンでスホーイSu-25とミルMi-24航空機によって広く使用されたが、その有効性は低いと考えられていた。パイロットは、ロケットが発射後に「チューリップのように」扇状に広がり、弾頭は「ドゥーキー（ムジャヒディーン）のかかとをくすぐる」程度しか役に立たなかったと述べた。ロシア軍は代わりにS-8ロケットのようなより大口径の兵器に移行した。さらにソ連第40軍は、 T-62戦車、BTR-70装甲兵員輸送車、ウラル4320トラックに搭載された即席の発射装置を地対地攻撃に使用した。 [6]
チェチェン
S-5およびS-8ロケットは第一次チェチェン戦争および第二次チェチェン戦争で使用された。これらのロケットはその後チェチェン戦闘員によって回収され、自家製兵器「シャイタン」の対戦車ロケットランチャーとして使用された。これらの兵器は予測不可能で、一部はロシアのトラックのギアシャフトから作られていた。また、これらのロケットは捕獲中に損傷を受けた。これらのロケットは撃墜されたMil-24ヘリコプターから回収された。[7]
インド
1971年のバングラデシュ解放戦争中、インド空軍のミグ21FL4機がブペンドラ・クマール・ビシュノイ中佐率いる東パキスタンのダッカにある総督官邸にS-5ロケット弾を発射し、攻撃直後に総督は辞任した。12月13日には、インド空軍のミグ21がS-5ロケット弾を発射したUb-16ロケットポッドからパキスタンのF-104スターファイターを撃墜した。 [8]
イスラエル
2009年1月6日日曜日、イスラエル国防軍は、同日早朝にガザ地区のアル・カッサム旅団がイスラエルに向けて発射したロケット弾がロシア製のS5Kであると特定したと主張した。[9]
イスラエル国防軍によれば、ネゲブのキブツ・アルミムに発射されたロケット弾は、イッズ・アドディーン・アル・カッサム旅団がこの種の兵器を使用した 初めてのケースだった。
この兵器は空中から発射されることを意図しているが、アル・カッサム軍は地上発射装置からロケットを発射することを選択した。カッサムロケットとは異なり、S5Kにはより多くの爆発物が含まれているが、精度は低い。[9] [疑わしい–議論する]
2017年12月8日金曜日、ガザ地区から発射されたS-5ロケット2発がスデロトに着弾した。[要出典]
2024年5月16日、ヒズボラはイスラエルの軍事基地に向けて無人機からS-5ロケットを発射した。[10]
リビア
S-5は、 S-8やS-13ロケットとともに、 2011年のリビア内戦中にピックアップトラック（一般的にはテクニカル）の荷台から配備され、[11]即席のMLRSとして機能した。UB-16とUB-32ポッドがこの役割で使用された。反政府勢力はS-5用の携帯式発射装置も開発し、ロケットを即席のRPG弾に変えた。[11]
パキスタン
57mm S-5ロケット弾は、 1971年のシャカルガルの戦いでパキスタン空軍の瀋陽F-6戦闘機とともにシャカルガル地区のインドの地上目標に対して使用された。合計で188発のロケット弾がF-6のORO-57K発射装置から発射された。[12]
シリア
S-5はシリア内戦において反政府勢力に対してシリア空軍によって使用された。[13]また、UB-16またはUB-32ポッドから発射される即席の地上発射ロケットとしても使用された。
ウクライナ
57mmロケット弾は、ロシアのウクライナ侵攻の際に、ウクライナ軍によって即席の地上発射型MLRS（多連装ロケットシステム）として使用された。[14] [15] 2023年6月18日、UB-32ロケットポッド2個を装着したロシアのBTR-80装甲兵員輸送車が目撃され、徘徊するドローンによって損傷を受けた。同時期に他の複数のロシア地上車両も同様の改造を受けていたことから、当時ロシアの車両損失が深刻化していたため、ロケット弾を装甲兵員輸送車に装着するという選択は絶望からだったのではないかと推測されている。[16]
ランチャーの特徴
ORO-57K[17]
UB-16-57[17][18]
- ロケット: 16
- 長さ×直径：1,880×335mm
- 重量（空）: 57 kg
- 重量（積載時）：138 kg
- 再利用可能: はい
- 発射プラットフォーム: MiG-21、Su-7、Mi-8 、装甲車両および技術車両への即席の取り付け(UB-16-57のさまざまな派生型)
UB-32[17][18]
- ロケット: 32
- 長さ×直径：2,080×481mm
- 重量（空）: 103 kg
- 重量（積載時）：264 kg
- 再利用可能: はい
- 発射プラットフォーム: MiG-21、MiG-23、MiG-27、Su-7、Su-17/20/22、Su-25、An-72P、Mi-8 / 17、Mi-24 、装甲車両および技術車両への即席の取り付け
ロケットの仕様
