| RIM-116 ローリングエアフレームミサイル | |
|---|---|
_launches_RIM-116_missile_2013.jpg/500px-USS_New_Orleans_(LPD-18)_launches_RIM-116_missile_2013.jpg) 2013年にUSS ニューオーリンズから発射されたRIM-116 | |
| タイプ | 近接武器システム |
| 原産地 | ドイツとアメリカ |
| サービス履歴 | |
| 使用中 | 1992年～現在 |
| 使用者 | § 演算子 |
| 生産履歴 | |
| デザイナー | ジェネラル・ダイナミクス（現レイセオン）とディールBGTディフェンス |
| 設計 | 1976 |
| メーカー | ジェネラル・ダイナミクス（現レイセオン）とディール・ディフェンス |
| 単位コスト |
|
| 生産 | 1985年～現在 |
| バリエーション | § バリエーション |
| 仕様 | |
| 質量 | |
| 長さ | 2.79 m (9 フィート 2 インチ) (ミサイル) |
| 直径 |
|
| 翼幅 | 434 mm (17.1 インチ) |
| 弾頭 | 爆発破片弾頭 |
| 弾頭重量 | 11.3 kg (24 ポンド 15 オンス) |
| エンジン | ハーキュリーズ/バーマイトMk.36固体燃料ロケット |
| 推進剤 | 固体 |
運用 範囲 | 9 km (5.6 マイル) |
| 最高速度 | マッハ 2（時速1,500 マイル、2,500 キロメートル）を超える |
誘導 システム |
|
| 正確さ | 95%以上 |
打ち上げ プラットフォーム | Mk 49 誘導ミサイル発射システム (GMLS) の Mk 144 誘導ミサイル発射装置 (GML) |
RIM -116 ローリング エアフレーム ミサイル( RAM ) は、ドイツ、日本、ギリシャ、トルコ、韓国、サウジアラビア、エジプト、メキシコ、アラブ首長国連邦、米国の海軍で使用されている小型軽量の赤外線ホーミング 地対空ミサイルです。元々は主に対艦ミサイルに対するポイント ディフェンス兵器として意図され、使用されていました。その名前が示すように、RAMは飛行中に回転します。RF 追跡システムは、1 つの平面でのみ電磁波の位相干渉を測定できる 2 つのアンテナ干渉計を使用するため、ミサイルは飛行中に回転する必要があります。ローリング干渉計により、アンテナは入射エネルギーのすべての平面を監視できます。また、ミサイルは回転するため、必要なステアリング カナードは 1 組だけです。[2] 2005 年現在、この方法で動作する唯一の米国海軍のミサイルです。[3][アップデート]

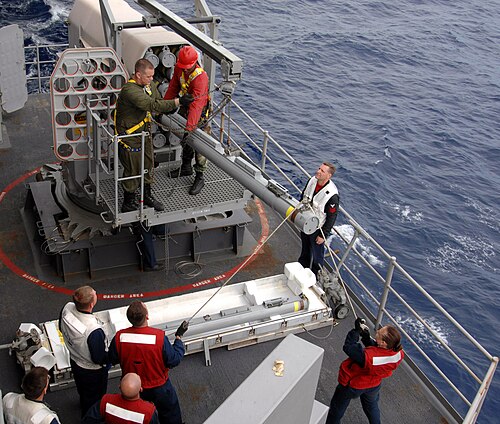

RAM Mk 31誘導ミサイル兵器システム（GMWS）は、ローリング・エアフレーム・ミサイルと、Mk 49誘導ミサイル発射システム（GMLS）および支援装置から構成される。Mk-144誘導ミサイル発射装置（GML）の重量は5,777キログラム（12,736ポンド）で、21発のミサイルを格納できる。この本来の兵器は発射前に独自のセンサーを使用することができないため、発射装置を標的に向ける艦艇の戦闘システムに統合する必要がある。米国の艦艇では、AN/SWY-2艦艇防御水上ミサイルシステム（SDSMS）および艦艇自衛システム（SSDS）Mk 1またはMk 2ベースの戦闘システムに統合されている。SeaRAMは、バルカン・ファランクス CIWSから派生した独立したセンサーを装備した発射装置の派生型で、沿海域戦闘艦艇および一部のアーレイ・バーク級駆逐艦に搭載されている。
発達
RIM-116は、 1976年7月にデンマークおよび西ドイツとの協定に基づき、ジェネラル・ダイナミクスのポモナおよびバレー・システムズ部門によって開発された（ジェネラル・ダイナミクスのミサイル事業は後にヒューズ・エアクラフト社に買収され、現在はレイセオン社の一部となっている）。デンマークはプログラムから脱退したが、アメリカ海軍が主要パートナーとして参加した。Mk 49発射装置は、1980年代後半に駆逐艦USS デイビッド・R・レイに搭載されて評価された。 [3]最初の30発のミサイルは85会計年度に製造され、1992年11月14日にUSS ペリリューに搭載されて運用を開始した。
SeaRAMは、現代の超音速海面すれすれの対艦ミサイルに対する銃ベースのシステムの性能に関する懸念に応えて開発されました。これはファランクスの補助的な自衛システムとして設計されました。[4]
サービス
RIM-116は、数隻のアメリカ艦と30隻のドイツ艦で運用されている。ドイツ海軍の新たに建造されるすべての艦艇には、1隻あたり2基のRAMランチャーを搭載した最新のブラウンシュヴァイク級コルベットなど、RAMが搭載される予定である。ギリシャ海軍は、新型スーパーヴィータ級高速攻撃艇にRAMを搭載した。韓国は、海軍のKDX-II、KDX-III、独島級強襲揚陸艦のライセンス生産契約を締結した。 [5]
アメリカ海軍
米海軍は合計約1,600個のRAMと115個の発射装置を購入し、74隻の艦艇に装備する計画である。このミサイルは現在、ジェラルド・R・フォード級航空母艦、ニミッツ級航空母艦、ワスプ級強襲揚陸艦、アメリカ級強襲揚陸艦、サンアントニオ級ドック型輸送揚陸艦、ホイッビー・アイランド級ドック型揚陸艦、ハーパーズ・フェリー級ドック型揚陸艦、沿海域戦闘艦（LCS）に搭載されて運用されている。[6]
バリエーション
ブロック 0
ブロック0と呼ばれるこのミサイルのオリジナルバージョンは、AIM-9サイドワインダー空対空ミサイルに基づいており、そのロケットモーター、信管、弾頭が使用されている。ブロック0ミサイルは、最初にターゲットから放射される放射線（飛来する対艦ミサイルのアクティブレーダーなど）に誘導し、終末誘導のためにFIM-92スティンガーミサイルのものを派生した赤外線シーカーに切り替えるように設計された。テスト発射では、ブロック0ミサイルは95％を超える命中率を達成した。
ブロック 1
ブロック1 (RIM-116B) は RAM ミサイルの改良版で、レーダー信号を発していないミサイルを迎撃できる赤外線のみの誘導システムが追加されています。ブロック 0 のレーダー誘導機能は保持されています。
ブロック2
ブロック2（RIM-116C）は、4軸独立制御アクチュエータシステム、直径6.25インチへのロケットモーター能力の増強、改良されたパッシブ無線周波数シーカー、赤外線シーカーのアップグレードされたコンポーネント、および高度な運動学により、より機動性の高い対艦ミサイルに効果的に対抗することを目的としたRAMミサイルのアップグレード版である。[7] [8] 2007年5月8日、米海軍はレイセオンミサイルシステムズに1億500万ドルの開発契約を授与した。開発は2010年12月までに完了する予定であった。LRIPは2012年に開始された。[9]
当初51発のミサイルが発注された。2012年10月22日、RAMブロック2は3回目の誘導試験機飛行を完了し、2発のミサイルを一斉に発射して標的に直接命中させ、システムの指揮統制機能、運動性能、誘導システム、機体機能を検証した。レイセオンは、プログラムの統合試験段階で25発のブロック2ミサイルを納入する予定だった。[10] [11]ブロック2 RAMは2014年8月に米海軍に納入され、[12] 2015年から2019年にかけて502発のミサイルが調達される予定だった。[13]ブロック2 RAMの 初期運用能力（IOC）は2015年5月15日に達成された。[14]
2018年初頭、米国国務省はRIM-116ブロックIIをメキシコ海軍に売却し、将来のシグマ級フリゲート艦に使用することを承認した。その最初の艦はダメン・シェルデ海軍造船所と共同で建造され、2018年11月に進水した。[15] [16]
HASモード
1998 年、ドイツと米国の防衛省は、このシステムを改良して、いわゆる「HAS」、ヘリコプター、航空機、地表の標的にも対応できるようにする覚書に署名しました。開発されたHASアップグレードには、すべてのブロック 1 RAM ミサイルに適用できるソフトウェアの変更のみが必要でした。
SeaRAM兵器システム
SeaRAMは、ファランクスCIWS Mk-15ブロック1B（CRDC）のレーダーと電気光学システム[3]と11セルRAMランチャーを組み合わせて、脅威と交戦するために外部情報を必要としない自律システムを生み出します。ファランクスと同様に、SeaRAMはどのクラスの船にも取り付けることができます。共通のマウントにより、SeaRAMは銃ベースの兄弟の比較的簡単なインストール特性を継承しており、レイセオンはSeaRAMが「ファランクスの船上設置フットプリントにぴったりと収まり、同じ電力を使用し、船上の変更は最小限で済む」と述べています。2008年に、最初のSeaRAMシステムがUSS インディペンデンスに搭載されるために納品されました。[17]
2013年12月現在、インディペンデンス級艦艇[アップデート]1隻に1基のSeaRAMが搭載されている。 [18] 2014年後半、海軍は小型水上戦闘艦LCSの後継艦にSeaRAMを搭載することを決定したことを明らかにした。 [19] 2015年11月から、海軍は米第6艦隊内で哨戒中のアーレイ・バーク級駆逐艦4隻のうち最初の1隻にSeaRAMの搭載を完了する予定である。[20] SeaRAMは、フリーダム級沿岸域戦闘艦をベースとしたサウジアラビア海軍の多目的水上戦闘（MMSC）に装備される。[21]
一般的な特徴
主な機能: 地対空ミサイル
請負業者:レイセオン、ディール BGT ディフェンス
ブロック 1
- 長さ: 2.79 m (9 フィート 2 インチ)
- 直径: 127 mm (5.0 インチ)
- フィン幅: 434 mm (1 フィート 5.1 インチ)
- 速度: マッハ2.0以上
- 弾頭: 11.3 kg (24.9 lb) 爆発破片
- 打ち上げ重量: 73.5 kg (162 ポンド)
- 範囲: 10 km (6.2 マイル)
- 誘導システム: 3 つのモード - パッシブ無線周波数/赤外線ホーミング、赤外線のみ、または赤外線デュアルモード対応 (無線周波数と赤外線ホーミング)
- ユニットコスト: 998,000 ドル
- 配備日: 1992年
ブロック1A [7]
- 長さ: 9.3 フィート (2.83 m)
- 直径: 5インチ (12.70 cm)
- 翼幅: 17.5 インチ (44.45 cm)
- 重量: 164 ポンド (74.4 kg)
- 配備日: 1999年8月
ブロック2 [7]
- 長さ: 9.45 フィート (2.88 m)
- 直径: 6.25インチ (15.88 cm)
- 翼幅: 12.65インチ (32.13 cm)
- 重量: 194.4 ポンド (88.2 kg)
- 導入日: 2015年5月

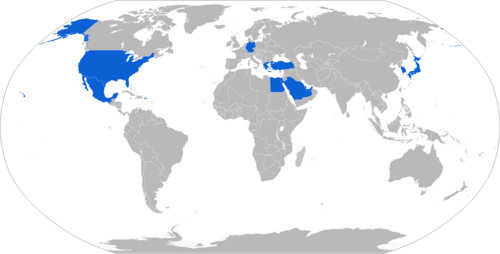

オペレーター
現在のオペレーター
.png/500px-Flag_of_the_United_States_(23px).png){kind=small}
将来のオペレーター
オランダ国防省は2021年1月14日、ドック型揚陸 艦ロッテルダムとヨハン・デ・ウィット、支援艦カレル・ドールマン、新型対潜水艦戦フリゲート艦を含む複数の艦艇のアップグレードのため、ローリング・エアフレーム・ミサイルを購入したいと発表した。 [25]
カナダ政府は2024年6月28日、リバー級駆逐艦の発表の際に、ローリング・エアフレーム・ミサイルを示すファクトシートを公開した。近接防衛の役割のために以前に選択されたCAMMに代わるものである。 [26]
ギャラリー
_fires_a_surface-to-air_intercept_missile_from_the_Rolling_Airframe_Missile_(RAM)_launcher_during_Combat_System_Ship_Qualification_Trials_off_t.jpg/500px-thumbnail.jpg)
参照
- バラク1号 – (イスラエル)
- HQ-10 – (中国)
- シーオリックス – (台湾)
- シーウルフミサイル – (イギリス)
- ウムコント ミサイル – (南アフリカ)
- ASELSAN Göksur - (トルコ)
- ロケッサン レヴェント - (トルコ)
