近距離防御兵器システム（CIWS / ˈ s iː w ɪ z / SEE -wiz） [1]は、外部防御を突破した短距離の飛来ミサイルや敵航空機を探知して破壊するためのポイント防御兵器システムであり、通常は海軍艦艇に搭載されています。ほぼすべてのクラスの大型近代軍艦には、何らかのCIWS装置が装備されています。
CIWS システムには 2 つのタイプがあります。砲ベースの CIWS は通常、レーダー、コンピューター、回転砲塔に配置された速射多連装 回転砲の組み合わせで構成されます。ミサイルベースの CIWS は、赤外線、パッシブ レーダー/ ESM、またはセミアクティブ レーダーターミナル ガイダンスを使用して、ミサイルを標的の敵機またはその他の脅威に誘導します。場合によっては、CIWS は陸上で軍事基地を保護するために使用されます。この場合、CIWS は砲弾やロケット弾の攻撃から基地を保護することもできます。
銃システム
銃ベースの CIWS は通常、回転して自動的に照準を合わせる銃架に取り付けられたレーダー、コンピューター、回転式またはリボルバー式の大砲の組み合わせで構成されます。運用中の銃ベースの CIWS 製品の例は次のとおりです。
- AK - 630、630M 、306、630M1-2、630M2 - 30 × 165mm 口径
- アセルサン ゴクデニズおよびゴクデニズ ER - 35×228mm
- DARDOとFast Forty - 40×365mmR
- デネル 35mm 両用砲- 35×228mm
- ゴールキーパー CIWS - 30×173mm

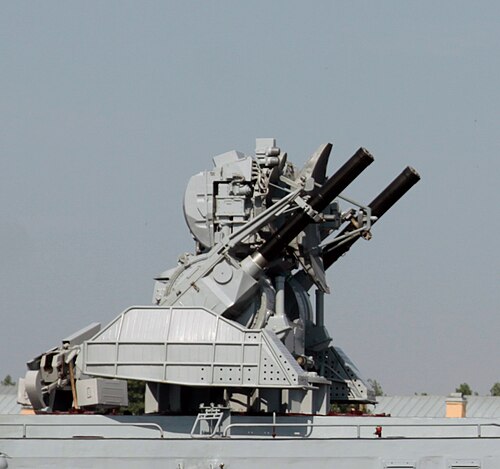

- カシュタン CIWSおよびM バリアント- 30×165mm
- モーゼル BK-27 - 27×145mm
- メロカ CIWS - 20×128mm
- ミリアド CIWS - 25×184mm
- PIT-Radwar OSU-35K - 35×228mm
- ラインメタル エリコン ミレニアムガン[2] [3] - 35×228mm
- ラインメタル ウミヘビ 30 mm - 30×173mm
- ファランクス CIWSブロック 0、1、1A、1B - 20×102mm
- シーゼニス- 25×184mm
- H/PJ-76A - 37×240mm
- 730型および1130型CIWS - 30×165mm
- パンツィールM - 30×165mm
銃システムの限界
短距離: 砲システムの最大有効射程は約5,000メートル (16,000フィート) で、より軽い発射体を使用するシステムでは射程はさらに短くなります。飛来する対艦ミサイルの実際の撃墜距離は約500メートル (1,600フィート) 以下と予想されますが、[4]それでも船舶のセンサーや通信アレイに損傷を与えたり、無防備な人員を負傷させたり殺したりするには十分近い距離です。そのため、ロシアのカシュタンやパンツィリシステムなどの一部のCIWSは、戦術的柔軟性を高めるために、同じマウントに 近距離地対空ミサイルを搭載することで強化されています。
限定的な破壊確率: ミサイルが命中して損傷したとしても、完全に破壊したり進路を変えたりするには不十分な場合があります。直撃した場合でも、ミサイルまたはその破片が標的に当たる可能性があります。特に最終的な迎撃距離が短い場合はそうです。これは、砲が運動エネルギーのみの発射体を発射する場合に特に当てはまります。[5]
比較表
ミサイルシステム
ミサイルベースの CIWS は、回転して自動的に照準を合わせる発射装置マウントまたは垂直発射システムに接続されたレーダーとコンピューターの組み合わせで構成されています。運用されているミサイルベースの CIWS の例は次のとおりです。
陸上型
CIWSは、陸上でもパンツィールやC-RAMの形で使用されている。[13]小規模ではあるが、アクティブ防護システムが一部の戦車に使用されており（ロケット推進擲弾（RPG）を破壊するため）、いくつかが開発中である。ドロズドシステムは1980年代初頭にソ連海軍歩兵戦車に配備されたが、後に爆発反応装甲に置き換えられた。他に使用可能または開発中のシステムとしては、ロシアのアリーナ、イスラエルのトロフィー、アメリカのクイックキル、南アフリカ-スウェーデンのLEDS-150がある。
レーザーシステム
レーザーベースのCIWSシステムの研究が進められている。2014年8月には実用プロトタイプがUSS ポンスに搭載されペルシャ湾に配備された。[14]トルコ科学技術研究評議会（トルコ語：Türkiye Bilimsel ve Teknolojik Araştırma Kurumu 、TÜBİTAK）は、 TF-2000クラスのフリゲート艦とトルコの航空機搭載システムで使用することを目的とした高出力レーザーCIWSプロトタイプシステムを開発し、テストした米国に次ぐ2番目の組織である。[15] [16] [17]
参考文献
- ^ フリードマン、ノーマン（1991年）。海軍研究所の世界海軍兵器システムガイド、1991/92年。メリーランド州アナポリス：海軍研究所出版。ISBN 0870212885. 2017年2月14日時点のオリジナルよりアーカイブ。2017年2月13日閲覧。
- ^ 「アーカイブコピー - Rm-general-news-2008」。2008年9月23日時点のオリジナルよりアーカイブ。2008年8月16日閲覧。
- ^ 「ミレニアム、35 mm 海軍砲システム (GDM-008)」。2007 年 9 月 27 日時点のオリジナルよりアーカイブ。2007年 9 月 27 日閲覧。
- ^ Wachsberger, Christian; Lucas, Michael; Krstic, Alexander (2004 年 6 月)、「機動性空中兵器に対する防御としての銃の限界」(PDF) 、DSTO Systems Sciences Laboratory、p. 36、2012 年 3 月 23 日のオリジナル(PDF)からアーカイブ、 2012 年 7 月 4 日に取得
- ^ ディスカバリーチャンネル ディスカバリーチャンネル サイエンス トップ10 武器: 火力
- ^ Tony DiGiulian. 「Italy 40 mm/70 (1.57") Breda」. Navweaps.com. 2015年1月2日時点のオリジナルよりアーカイブ。 2013年5月18日閲覧。
- ^ “Kashtan Kashtan-M Kashtan Кортик экспортное наименование "Кальма" CADS-N-1 Palma Palash Пальма 近接兵器システム CIWS ロシア海軍技術データシート写真写真ビデオ仕様"。www.navyrecognition.com。 2011 年 10 月 11 日にオリジナルからアーカイブされました。2020年7月10日に取得。
- ^ Dan Petty. 「米国海軍 - ファクトファイル」Navy.mil。2014年11月4日時点のオリジナルよりアーカイブ。2013年5月18日閲覧。
- ^ カップ军航母上の蜂窝製造者是国产11管近防炮,射速可达每分钟1万播....カップ早在2009年就知道鸟 - 飞扬军事 - 信息资讯 - 军事主题 -骑鲸蹈海.兄弟(中国語)。 2011 年 5 月 18 日。2013 年 11 月 12 日のオリジナルからアーカイブ。2017 年2 月 13 日に取得。
- ^ 「GOKDENIZ CIWS」（PDF） .
- ^ “防衛産業長官”。2019年11月22日時点のオリジナルよりアーカイブ。2022年7月8日閲覧。
- ^ 「ATOM 35mmエアバス弾薬」。
- ^ 「Home - a Service-Disabled Veteran-Owned Small Business (SDVOSB)」。2016年3月5日時点のオリジナルよりアーカイブ。2009年12月2日閲覧。
- ^ 米海軍、ペルシャ湾に初のレーザー兵器を配備 Archived 2014-11-29 at the Wayback Machine - Bloomberg.com、2014年11月14日
- ^ Insinna, Valerie (2015-02-14). 「トルコレーザー兵器先住民族ツビタクテスト」. Defensenews.com . 2016年12月3日閲覧。
- ^ 「トルコがレーザー兵器を開発」Times.am. 2015年1月19日。2016年12月20日時点のオリジナルよりアーカイブ。2016年12月3日閲覧。
- ^ 「トルコ、レーザー兵器の軍事利用で米国に次ぐ存在を目指す | 一般 | Worldbulletin News」Worldbulletin.net。2015年1月19日。2016年12月13日時点のオリジナルよりアーカイブ。 2016年12月3日閲覧。
