| PL-12 | |
|---|---|
 ファーンボロー航空ショー 2010 で展示された、PL-12 の輸出型である SD-10A の模型 (左下隅) とパキスタン空軍の JF-17。 | |
| タイプ | 中距離アクティブレーダー誘導 空対空 BVRミサイル |
| 原産地 | 中華人民共和国 |
| サービス履歴 | |
| 使用中 | 2005年現在[1] |
| 使用者 | 中国人民解放軍空軍 ミャンマー空軍 |
| 仕様 | |
| 質量 | 180キログラム（400ポンド）[2] |
| エンジン | デュアルスラスト固体燃料ロケット[3] |
運用 範囲 | 70 ～ 100 キロメートル (43 ～ 62 マイル) [4] [5] |
| 最高速度 | マッハ4+ [3] |
ガイダンス システム | アクティブレーダーホーミング[6] |
発射 台 | 航空機 |
PL -12（中国語：霹雳-12、ピンイン：Pī Lì-12、直訳すると「雷霆-12」、NATO報告名：CH-AA-7 Adze [7] [8]）は、中華人民共和国が開発したアクティブレーダー誘導式の 視界外 空対空ミサイルである。米国のAIM-120 AMRAAMやロシアのR-77に匹敵すると考えられている。[6]
歴史
PL-12（SD-10）の開発は1997年に始まりました。[1]雷華電子技術研究所のPL-12（当時はSD-10と呼ばれていました）の最初の公開情報は2001年に登場しました。 [9]開発はVympel NPOとロシアのAgatによって支援されました。 [10]梁暁庸が主任設計者だったと考えられています。[11] 2004年に4回のテスト発射が成功しました。 [10]このミサイルは2005年に人民解放軍空軍（PLAAF）に配備されました。 [1]
デザイン
PL-12ミサイルの初期ロットは、 R-77ミサイル用に設計された9B-1348レーダーシーカーを使用していたと報告されている。開発プロセスは、Vympel NPOとTactical Missile Corporationの支援を受け、ロシアの技術移転の恩恵を受けた。[3]しかし、2018年時点で、PL-12はミサイル生産にロシアの部品に依存しなくなっていた。[3]
誘導システムは、データリンクによる中間経路誘導と、終末誘導のためのアクティブレーダーホーミングから構成される。[3]このミサイルは中国製のロケットモーター[9]と機体を使用している。[12] PL-12は、妨害装置やAEW航空機に対抗するためのパッシブホーミングモードを備えている可能性がある。[9]最大射程距離は100キロメートル（62マイル）と推定されている。[13]
PL-12の全体寸法はAIM-120 AMRAAMより大きい。人民解放軍空軍の評価によれば、PL-12の性能はAIM-120BとAIM-120Cの間に位置し、改良されたPL-12AはAIM-120C-4に匹敵するとされている。PL-12の国内版は可変推力ロケットモーターを搭載し、射程は70～100キロメートル（43～62マイル）であるが、輸出版のSD-10は射程が短縮され60～70キロメートル（37～43マイル）となっている。[14]英国王立安全保障研究所によると、PL-12の射程性能はAIM-120BとAIM-120C-5の間である。[15]
バリエーション
- PL-12
- 国内版は60 [16]～100km [13]の射程距離を持つ。
- PL-12A
- NATOの報告名はCH-AA-7Aである。[17]改良されたシーカーとデジタルプロセッサを搭載した改良型PL-12。対レーダー任務用のパッシブモードが装備されていると報告されている。[14]
- SD-10A (シャンディアン-10、闪電-10)
- PL-12の輸出型で、最大射程距離が37～44マイル（60～71km）に短縮されている。[18]
- SD-10B
- 妨害電波妨害能力が向上した強化型SD-10A。[19] [16]
- LD-10
- SD-10をベースにした対レーダーミサイル。 [20]

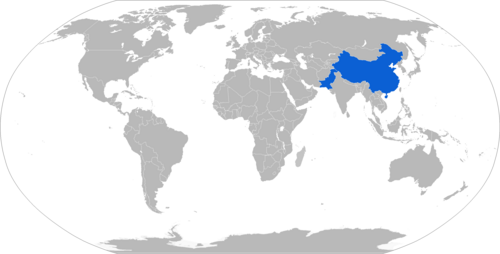

オペレーター
現在のオペレーター
- パキスタン空軍（PAF） - 2021年時点で発注750機のうち575機が納入済み[21][アップデート]
- ミャンマー空軍- 2021年時点で発注60機のうち24機が納入済み[22][アップデート]
参照
- PL-15 – (中国)
- AIM-120 AMRAAM – (アメリカ)
- R-77 – (ロシア)
- TC-2 – (台湾)
