| クラスの概要 | |
|---|---|
| 名前 | ズルフィクアルクラス |
| ビルダー | |
| オペレーター | パキスタン海軍 |
| 先行 | タリククラス |
| 後継者 | |
| サブクラス | 053H3型フリゲート |
| 料金 | |
| 構築済み | 2006–2009 |
| 使用中 | 2008年～現在 |
| 委託中 | 2009年～現在 |
| 計画中 | 4 |
| 完了 | 4 |
| アクティブ | 4 |
| 一般的な特徴 | |
| タイプ | ミサイルフリゲート艦[2] |
| 変位 |
|
| 長さ | 123.2 メートル (404 フィート 2 インチ) |
| ビーム | 13.8 m (45 フィート 3 インチ) |
| 下書き | 3.76 m (12 フィート 4 インチ) |
| 推進 |
|
| スピード | 最高速度29ノット（時速54km）[3] [4] |
| 範囲 | 4,000 海里(7,400 km) |
| 補体 | 将校15名、下士官200名 |
| センサーと 処理システム |
|
| 電子戦 とデコイ | |
| 武装 | |
| 搭載航空機 | ハルビンZ-9EC対潜ヘリコプター1機 |
| 航空施設 | 飛行甲板と密閉式格納庫 |
ズルフィクアル級フリゲート（ウルドゥー語： ذوالفقار 、直訳すると「剣」）は、 F-22Pまたは英語：ソード級としても知られ、[7]パキスタン海軍で運用されている多目的誘導ミサイルフリゲートのクラスです。[8]このクラスは、中国の設計であるタイプ053H3の最新モデルに基づいています。[9]このフリゲートは、中国の滬東中華造船所とパキスタンのKS＆EW Ltd.で共同で設計および建造されました。: 108–109 [10]
フリゲート艦は防空、敵阻止、撤退、排他的経済水域（EEZ）の哨戒などの任務を遂行する。[11] [12] [13] [14]
歴史
交渉、調達、開発
1994年にガルシア級とブルック級フリゲート艦が返還された後、パキスタンは1996年から1999年にかけて中国と4隻の同級フリゲート艦の共同建造と設計の交渉に入った。: 341 [15]当初の関心は2004年に053型と054型のフリゲート艦の調達に向けられ、最終的には中国と両設計を参考にしたフリゲート艦を初期価格6億ドルで設計する二国間協定に署名し、 2006年4月4日にパキスタンへの技術移転が完了した。: 391 [16]
パキスタン海軍がズルフィクアル級に対潜能力と追加弾薬を備えたZ-9ECヘリコプター6機を装備するよう中国から発注したため、中国との契約は拡大され、最終的な費用は7億5000万ドルとなった。[17]中国政府は上海の滬東中華造船所に契約を授与し、最後の3隻がここで建造されたが、パキスタンは最後の船の建造と開発のためにKS&EW社に契約を授与した。[18]
リードシップであるPNS ズルフィクアルは2008年4月5日に上海で進水し、中国で数回の海上試験を完了した。[19]パキスタンへ向かう途中、ザヒド・イリヤス艦長の指揮下にあるズルフィクアルは、2009年8月にマレーシアのクラン港を親善訪問し、また、2009年9月5日にスリランカのコロンボ港を親善訪問し、スリランカ海軍司令官のティサラ・サマラシンハ中将が訪問した。 [要出典]
PNSズルフィクアルは、当時のアシフ・サンディラ少将（水上艦隊司令官）によってパキスタン海軍に就役し、 2009年9月15日にカラチ港に入港した。[20]
同級の2番目のフリゲート艦であるPNSシャムシールは、 2008年10月31日に進水し、2009年12月19日に上海で就役した。[21] [22] PNSシャムシールは2010年1月23日に基地に帰任した。[23]
同級の3番目のフリゲート艦であるPNSサイフは、2010年9月15日に海軍に就役した。[24]
4番目で最後のフリゲート艦PNSアスラットはKS&EW Ltd.で技術移転を受けて建造され、2013年4月17日に就役した。[14] [25] [26]
2010年、海軍参謀総長のヌマン・バシール提督は、海軍が追加の艦艇を調達して艦隊を拡大する意向をメディアで語った。[27] 2015年には、パキスタン海軍がKS&EW社にさらに2隻のズルフィクアル級フリゲート艦を建造する契約を授与したと報じられ、2018年9月現在、建造が行われている。[28] [29]
デザインとテクノロジー
ズルフィクアル級の船体は、中国の054型フリゲート艦のレーダー断面積削減機能を多く採用しており、他の船舶、航空機、対艦ミサイルに搭載されたレーダーによる探知を回避している。[30]

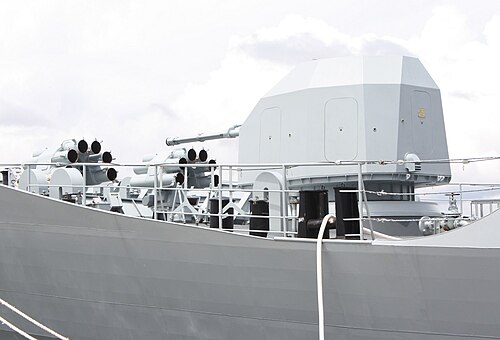

兵器庫には、中国が開発したロシア特許のAK-176 M（口径76.2mm）が主砲として搭載されており、中国版はレーダー断面積を減らすためにステルス砲塔を採用しているのが特徴である。[5]この砲は敵の軍艦、航空機、対艦ミサイルと交戦するように設計されている。主砲の前には、対潜水艦ロケットランチャーである6セルRDC-32が2基ある。[5]
ズルフィクアル級は誘導ミサイルフリゲート（FFG）であり、その武装は中国製の亜音速地対地ミサイルであるC-802「イーグルストライク」 8発で構成されており、前檣と煙突の間に取り付けられた4つのセルを備えた2つのランチャーに搭載されています。[11]これらのコンテナはCYシリーズの対潜ロケットとも互換性があり、対艦兵器と対潜兵器を組み合わせて搭載できます。[11]さらに、軍艦には中国製の地対空ミサイルシステムであるFM-90N「レッドフラッグ」がメインデッキと主砲の間に取り付けられています。[11]
発射台には8つのセルがあり、各セルにはミサイルが1発ずつ搭載されており、脅威の方向に上昇および移動できるマウントに取り付けられています。[11] FM-90Nは、異なる誘導モードを同時に使用して、超音速および亜音速の海面すれすれを飛ぶミサイルを含む複数のターゲットを攻撃できます。[11]このシステムは、無人航空機（UAV）などの小型ターゲットを攻撃するようにも設計されています。[31] [32]
航空機格納庫には、近接防御火器システム（CIWS）である730B型1基が搭載されている。[ 11 ] 30mm口径の7連装ガトリング砲2基を搭載したF-22Pは、730B型を装備した最初の艦艇であると考えられている。 [33]この艦艇は、 347G型レーダーやOFC-3電気光学ディレクターなどのオフマウントセンサーを使用している。[11]
銃は航空機格納庫に並んで搭載され、その間にオフマウントセンサーが配置されています。CIWS は、既存の各 CIWS 銃架に最大 2 基の単発 FL-3000N ランチャーを搭載することで、FL-3000N発射・放映ミサイル システムにアップグレードできます。
ハルビンZ-9EC対潜水艦戦（ASW）ヘリコプターは、水上捜索レーダー、低周波ディッピングソナー、レーダー警報受信機、ドップラー航法システムを搭載し、魚雷を装備している。[34]このヘリコプターは右舷側に1発の魚雷を搭載することができる。[4]
屋根上の小型アンテナはデータリンクを提供し、Z-9はC-802などの長距離対艦ミサイルと艦艇間の目標データの中継として機能する可能性がある。[35]
同クラスの船舶
展開
テロとの戦い
アフガニスタン戦争とイエメン紛争
先頭艦であるPNSズルフィクアルは、対テロ戦争作戦に投入されている。 2014年9月6日、同艦はAQIS傘下の過激派とパキスタン海軍の反乱軍に襲撃され、同艦を拿捕して米海軍艦艇への攻撃に利用しようとした。この攻撃はパキスタン海軍のSEALチームによって阻止された。襲撃者はズルフィクアルの対艦ミサイルを使ってアラビア海の米海軍艦隊を攻撃しようとしていた。拿捕を阻止しようとしたパキスタン軍によって、反乱軍の元パキスタン海軍の人員4人を含む過激派10人が殺害された。攻撃には参加していなかったが関与していた他の士官4人は後に逮捕された。[45] [46]
ギャラリー
ズルフィクアル級フリゲート艦のネームシップであるPNSズルフィクアル（251）は、2009年8月27日にマレーシアのポート・クランを訪問した際、次のように語った。
-
PNS Zulfiquarのペナント番号。 -
4セルC-802対艦ミサイル発射装置2基。 -
ET-52C魚雷発射管。
