| AK-176 | |
|---|---|
 | |
| タイプ | 艦砲 |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1979 |
| 使用者 | 演算子を参照 |
| 生産履歴 | |
| デザイナー | ツニイ・ブレヴェストニク |
| 設計 | 1971 |
| メーカー | ゴーリキー機械製造工場 |
| 生産 | 1977 |
| バリエーション | AK-176M、AK-176MA |
| 仕様 | |
| 質量 | 16,800 kg (37,000 ポンド) |
| バレルの 長さ | 4,484 mm (176.5 インチ) (59 口径) |
| クルー | 2（手動制御モードでは4） |
| シェル | 76.2×959ミリ |
| シェル重量 | 12.4キロ |
| 口径 | 76.2ミリメートル |
| 反動 | 380～500mm |
| 標高 | -15°～+85° |
| トラバース | ±175° |
| 発射速度 | 120 ラウンド/分 |
| 銃口速度 | 980メートル/秒 |
| 有効射程距離 | 10キロ |
| 最大射程距離 | 15.5キロ |
| 給餌システム | 152発の発射準備完了 |
_Frigate_-_PJ-26_Main_Gun.jpg/500px-Handan_(579)_Frigate_-_PJ-26_Main_Gun.jpg)
.jpg/500px-Vietnam_People's_Navy_Ship_266_(Project_10412_Svetlyak-class).jpg)

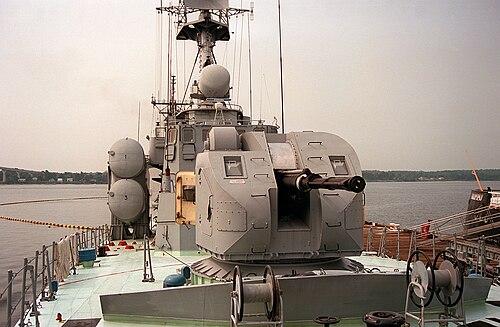

AK -176は、密閉式砲塔に搭載されたソ連の76mm 艦砲で、低空飛行の対艦ミサイルを含む海上、沿岸、空中の標的に対して使用できます。このシステムは、小型船舶の武装用に設計されており、MR-123-02/76 射撃管制レーダー システムを備えた砲架で構成されています。レーダー システムから制御されていない場合は、光学照準器から制御される砲架を自律的に使用することで高い生存性を実現し、電源が失われた場合でも射撃が可能です。
デザイン
この銃には、発射準備の整った弾丸が 152 発装填されており、発射速度は 1 分間に 30、60、120 発から選択できます。120 rpm の速度は、75 発のバースト射撃によって達成されますが、その後、銃は 30 分間冷却する必要があります。AK-176 はミサイルに対して効果的で、AT-2 スワッター(ハープーン 対艦ミサイルをシミュレート) を撃墜でき、1 撃墜あたり平均 25 発の弾丸で済みます。
1980年代後半には、新型射撃管制システムMR-123-02、テレビ照準装置、レーザー測距装置を備えた改良型のAK-176Mが導入された。この砲は現在も生産中（AK-176M1）で、ソ連の小型船舶の主力中口径砲システムとして広く輸出されている。
AK-176MA [1] は、カラクルト級コルベットやプロジェクト22160級哨戒艦などの新しい艦種向けに設計された設計のさらなる改良であり、2017年に試験を完了しました。 [2] AK - 176MAは、精度の向上、ステルス性の高い砲塔設計、9トン未満の大幅な軽量化を特徴としています。[2]この砲は、近代化の過程で空母の古い砲に取って代わります。[3]
同等のNATOシステムは、同じく 120 rpm の 3 インチ砲であるOtobreda 76 mmです。
H/PJ-26
中華人民共和国の中国船舶重工集団（CSIC）の第713研究所（鄭州 電気工程研究所とも呼ばれる）は、陳定峰（チェン・ディンフェン）氏を総設計者とし、AK-176の中国版を開発した。設計は2000年に開始され、2003年に完了した。このH/PJ-26とAK-176の主な違いは、中国版はステルス砲塔設計を採用し、砲塔の構造により多くの複合材料が使用されていることである。さらに、H/PJ-26の装弾数は、AK-176のオリジナルの75発から2倍の150発に増加している。
オペレーター
現在
過去のユーザー
参照
ギャラリー
-
![AK-176MA-01型を搭載したロシアのカラクルト級コルベット[5]](https://img-server.japedia.wiki/wikipedia/commons/thumb/f/f1/Artillery_installation_of_the_small_rocket_ship_Cyclone.jpg/500px-Artillery_installation_of_the_small_rocket_ship_Cyclone.jpg)
-
-
AK-176MA砲を搭載したベトナムのフリゲート艦「クアンチュン」。
_Frigate_-_PJ-26_Main_Gun.jpg/500px-Wuhu_(539)_Frigate_-_PJ-26_Main_Gun.jpg)
_of_Vietnam_People's_Navy_in_MILAN2022_-_2.jpg/500px-Gepard_3.9_frigate_Quang_Trung_(016)_of_Vietnam_People's_Navy_in_MILAN2022_-_2.jpg)
参考文献
- ^ ab "В Петербурге испытали новую высокоточную артустановку для ВМФ" (ロシア語)。ロシースカヤ ガゼータ。 2017 年 3 月 3 日。2017 年3 月 5 日に取得。
- ^ “ЦАМТО / Новости / «Арсенал»: передовые технологии на службе России".
- ^ 「グリゴリー・クロピャトニコフ（BG-50）級」ミリタリーペリスコープ。 2024年2月2日閲覧。
- ^ 「コルベット プロジェクト 22800 カラクルト | カタログ ロソボロンエクスポート」roe.ru . 2021 年9 月 27 日閲覧。
外部リンク
ウィキメディア・コモンズには、 AK-176に関連するメディアがあります。
- http://www.navweaps.com/Weapons/WNRussian_3-60_ak176.htm
