| BTR-4 | |
|---|---|
 BTR-4E | |
| タイプ | 歩兵戦闘車両 |
| 原産地 | ウクライナ |
| サービス履歴 | |
| 使用中 | 2014年～現在 |
| 使用者 | 演算子を参照 |
| 戦争 | |
| 生産履歴 | |
| デザイナー | ハリコフ・モロゾフ機械製造設計局 |
| メーカー | ハリコフ・モロゾフ機械製造設計局 |
| 仕様 | |
| 質量 |
|
| 長さ | 7.76メートル（25.5フィート） |
| 幅 | 2.93メートル（9.6フィート） |
| 身長 | 3.02メートル（9.9フィート） |
| クルー |
|
| 鎧 | 溶接鋼 |
主 武装 | 2A72 30mm（1.2インチ）機関砲 |
副 砲 |
|
| エンジン | 3TDディーゼルエンジンまたはDEUTZ EURO III 489馬力または598 |
| パワー/重量 |
|
| サスペンション | 車輪付き8×8 |
運用 範囲 | 少なくとも690 km（430 マイル） |
| 最高速度 |
|

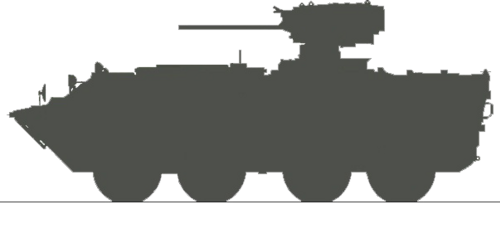

BTR -4「ブセファルス」（ウクライナ語: БТР-4 «Буцефал»、ローマ字: Butsefal、Бронетранспортер 、 Brontransporter、「装甲輸送車」の略称）は、で設計された水陸両用の8×8輪歩兵戦闘車（IFV）です。ウクライナ、ハリコフ・モロゾフ機械製造設計局(SOE KMDB) による。
彼らは、 ISILからジュルフ・アル・ナスルとアル・ルートバを奪取したイスラム国との戦争や、ロシア・ウクライナ戦争で活躍した。
歴史
民間ベンチャーとして設計されたプロトタイプは、2006年6月にキエフで開催されたAviasvit 2006展示会で公開されました。[2] [3]量産は2008年後半に開始されました。最初の10台のBTRシリーズは2009年にウクライナ軍に配備されました。 [4] 2009年、BTR-4はスペイン軍の次期歩兵戦闘車両としてペガソBMRに代わる候補として発表されました。[5]
2012年、イラク国防省はウクライナ製のBTR-4E歩兵戦闘車420台を発注した。[6]しかし、イラク国防省が品質問題を理由に契約をキャンセルしたため、実際に納品されたのは88台のみであった。[7]こうしてウクライナ軍は、当初イラク向けとされていたBTR-4E歩兵戦闘車52台を引き継いだ。[6]
2014年4月、ウクライナ国家親衛隊の部隊は最初のBTR-4E歩兵戦闘車を受け取り、5月下旬から6月上旬にかけてはスロビアンスク包囲戦に既に参加していた。スロビアンスクは2014年7月5日に解放され、分離主義者とロシア軍はドネツィクに撤退した。[8]スロビアンスクでの戦闘中、兵士たちは新型BTR-4E、特にその装甲、機動性、光学性能を称賛した。[8]車両は敵の機関銃射撃とRPGに耐え、スラット装甲とケブラー層は搭乗員を破片から保護した。[7] 2014年10月4日、分離主義者は捕獲したウクライナのBTR-4K、BTR-4の指揮官バージョンの写真を投稿した。[7]この車両はスラット装甲を備え、再塗装されていた。[7]この部隊は主にロシアのGRU将校で構成されたボストーク大隊に所属していた。[8]
説明
BTR-4のレイアウトは、ソ連で設計された古いBTR-60 /70/80からの変更を表しています。この車両は、ドイツのTPzフックスなどの西側諸国の設計に似た従来のレイアウトで、運転手と車長の区画が車体の前部にあり、エンジンとトランスミッションの区画が中央にあり、兵員の区画が後部にあります。兵員は後部ドアまたはルーフハッチから車に出入りし、運転手と車長は車体の側面にあるドアから出入りします。[9]
BTR-4は、レイアウトの変更により車両を特殊な役割に適応させやすくなったため、旧型のBTR-60/70/80よりも柔軟性の高い設計となっている。この車両は顧客の要求に応じて武装することができる。試作車は、現地で設計された新武装モジュールで武装しており、これは30mm 2A72機関砲1門、7.62mm同軸機関銃1丁、9P135Mコンクールスまたはバリヤー対戦車ミサイル最大4門（砲塔の両側に2門ずつ）、 30mm自動擲弾発射装置1門（砲塔の左側の対戦車ミサイルの代わりに装備）で構成される。GROMモジュール、[10] PARUSモジュール、[10] SHTURM-Mモジュール、[10] SHKVALモジュール、BAU 23x2モジュールなど、さまざまな砲塔兵器モジュールを装備することができる。[10]
BTR-4 の最高速度は時速 110 km です。水上障害物を時速 10 km で通過できます。この車両は 500 馬力の 3TD ディーゼル エンジンを搭載しています。車両が数発の RPG 弾や複数の小火器の射撃を受けても被害がなかったという報告があります。[要出典] RPG 攻撃に対する最大限の防御のために スラット アーマーを取り付けることができます。
ウクライナの国営防衛メーカーであるウクロボロンプロム社は、現在 BTR-4MV1 として知られている装輪装甲戦闘車両の試作車を発表しました。新型 BTR-4MV1 は、最新世代の 8×8 歩兵戦闘車です。BTR-4MV1 は NATO 規格に従って設計されています。この車両は BTR-4 をベースにしていますが、多くの新しい改良が加えられています。
以前のバージョンとの主な違いは、車体の構成が変更された点です。これにより、NATO 基準に準拠した第 4 レベルおよび第 5 レベルの保護を達成するために、追加の保護タイプ (セラミック プレートおよび爆発反応装甲を含む) を取り付けることができます。車体後部にはランプが装備されており、これにより兵士が車両にすばやく出入りできるだけでなく、装甲兵員輸送車が追加の弾薬、スペアパーツなど、さまざまな大型貨物を輸送することもできます。[引用が必要]
サービス履歴
すべての事業者向けに最大750台の車両が製造されました。[要出典]
インドネシア
インドネシア海兵隊による初期の試験と評価において、BTR-4はインドネシアでの試験に合格した。[11] [12] 2017年4月、インドネシア海兵隊がBTR-4のさらなる調達を撤回する正式な書簡を準備していると報じられたが、[13]ウクロボロンプロムによると、このニュースは情報戦とブラックPRの一環であるとのことである。[14]
イラク
イラクは450台のBTR-4を発注した。納入された第3バッチのうち40台は錆びや車体の損傷が見られ、イラクでは受け入れられなかった。[15] [16] [17]
イラク軍は2014年10月24日、ISIL軍からジュルフ・アル・サカールを奪還する作戦でBTR-4を使用し、道路脇での2回の待ち伏せ攻撃を撃退することに成功した。 [18]
ナイジェリア
2014年に50台のBTR-4がナイジェリア軍に納入された。[要出典]
ウクライナ
ロシア・ウクライナ戦争でウクライナ軍が使用しているBTR-4の一部は、イラク軍向けの不採用品である。[15] [16] [17]
2014年6月、同社の関係者は、BTR-4Eがスロビアンスク地域での軍事作戦に使用されていることを明らかにした。その装甲は大口径機関銃の攻撃に耐え、対HEATサイドスクリーンは対戦車擲弾発射機から乗員を守り、装甲ガラスは狙撃銃の直撃に耐えた。[19]イラクのBTR-4に見られるオリジナルの砂漠迷彩は、ATO作戦の写真や動画で見ることができる。[20] BTR-4は、現在も行われている2022年のロシアのウクライナ侵攻でも引き続き使用されている。
バージョン
BTR-4 は複数の異なる構成で利用できます。
- BRM-4K偵察車
- BTR-4K指揮車両
- BTR-4KSh指揮・参謀車両
- BTR-4E1 [21]
- BTR-4MV1はNATO規格にアップグレードされ、防御力が強化されました
- MOP-4K火力支援車両
- BREM-4K 修理・回収車

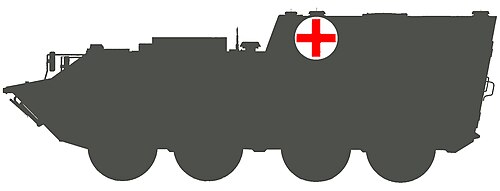

- BSEM-4K 回収・医療車両
- BMM-4A - 役割はBMM-1（BTR-80ファミリー）[救急・戦場避難車両]と似ているようです。
- BMM-4B - 明らかにBMM-2（BTR-80ファミリー）[大隊レベルの初期治療車両]と役割が似ている
- BMM-4C - 明らかにBMM-3（BTR-80ファミリー）[野戦病院]と役割が似ている
武器モジュール
標準モジュール:
- 乗客:
- 乗員3名（運転手、車長、砲手）
- 兵士×8（強化装甲バージョンでは兵士×7）
- 武装：
- 30mm2A72機関砲1門
- 7.62mm同軸機関銃1丁
- 4× 9P135M Konkurs または Baryer AT ミサイル (オプションで 1× 30 mm 自動擲弾発射装置、AT ミサイル 2 基に削減)
GROMモジュール:
- 乗客:
- 乗員3名（運転手、車長、砲手）
- 兵士8人
- 武装：
- 30mm機関砲1門
- 30mm自動擲弾発射器×1
- 7.62mm同軸機関銃×1
- 4× 9P135M Konkurs または Baryer AT ミサイル
SHKVALモジュール:
- 乗客:
- 乗員3名（運転手、車長、砲手）
- 兵士8人
- 武装：
- 30mm機関砲1門
- 7.62mm同軸機関銃×1
- 4× 9P135M Konkurs または Baryer AT ミサイル (オプションで 1× 30 mm 自動擲弾発射装置、AT ミサイル 2 基に削減)
BAU 23×2モジュール:
- 乗客:
- 乗員3名（運転手、車長、砲手）
- 兵士8人
- 武装：
- 2× 23×152mm自動砲
- 7.62mm同軸機関銃×1
BTR-4KSh指揮・参謀車両:
- 乗客:
- 乗員2名（運転手、車長）
- 5×スタッフ（指揮官、士官4名）
- 武装：
- TKB-01-1 12.7mm機関銃×1
MOP-4K火力支援車両:
- 乗客:
- 乗員4名（運転手、車長、砲手、装填手）
- 武装：
- 120mm砲1門
- 1×12.7mm対空機関銃（砲塔リングマウント）

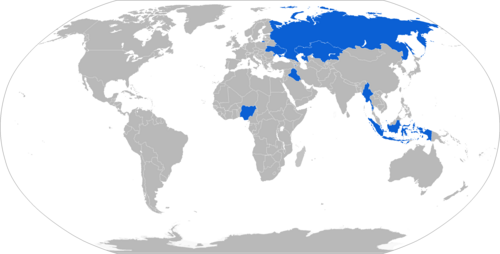

オペレーター
現在のオペレーター
インドネシア—インドネシア海兵隊は、 30mm ZTM-1自動砲を搭載したBM-7「パルス」砲塔を搭載した車両2台と7.62mm RCWSを搭載した車両3台を含むBTR-4Mを5台発注し、2017年5月に運用を開始した。 [22]その後の55台の発注は、性能が不十分であったためキャンセルされた。[23] 2019年4月、代わりにBT-3Fを21台、BMP-3Fを22台発注した。[24]
イラク—イラク国防省は2012年に420台の車両を発注した。[25] 2013年末までに納品されたのは420台のうち88台のみで、品質違反が多数あったため契約はキャンセルされた。ウクライナによると、契約は再開され、2018年9月現在、イラクは270台の車両を運用している。
ナイジェリア— ナイジェリア警察向けのBTR-4 5台。[26]
ウクライナ
- ウクライナ軍— ウクライナ国防省は2009年に10台の車両を最初に発注し、配備された。[27] 2018年8月時点で約170台が配備されており[28]、2021年1月時点では200台以上が配備されている。
- 内務省— 2014年3月25日以降、10台の車両が最近再編されたウクライナ国家警備隊に移管された。2014年7月までに40台の車両が国家警備隊に引き渡された。[29]
ミャンマー— 2019年3月、ウクライナの企業とミャンマー軍は、装甲兵員輸送車（APC）と自走榴弾砲を製造できる工場を建設するための合弁契約を締結した。この工場で製造されるAPCの種類は、8輪のBTR-4Eと言われている。[30]

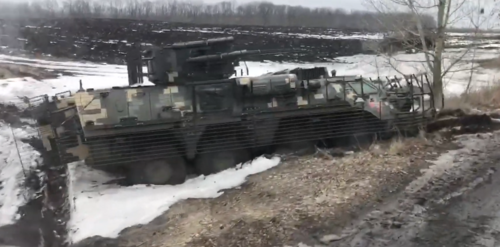

ロシア— 2022年のロシアによるウクライナ侵攻の際に少なくとも22人がロシア軍に捕らえられた。[31]
潜在的なオペレーター
北マケドニア共和国— 北マケドニア共和国陸軍への入札は、現行のBTR-60およびBTR-70車両群の代替となる歩兵用装輪車両の入札である。推定発注数は200台に達する可能性がある。[32]
タイ—タイ王国海兵隊は2018年10月にBTR-4MV1に興味を示したと報じられている。[33]
キャプチャ
イスラム国— 3台の車両がISILに押収された。2台は2016年10月頃、ISILがアル・ルートバの町を奪還するために攻撃を仕掛け、追い出された後にイラク軍から押収された。もう1台は場所と日付が不明である。[34] [35] [36]- ISWAP — 2021年4月、ISWAPはマイノク攻撃中にナイジェリア軍「第156大隊」の兵士からBTR-4ENの派生型を捕獲した。この攻撃では、マイノクにある軍事基地への襲撃が行われた。[37]
