| BTR-3 | |
|---|---|

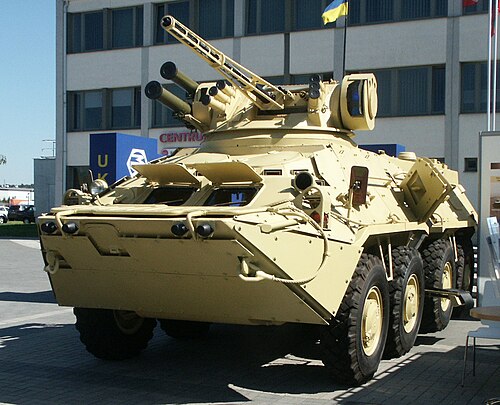

 ウクライナのBTR-3E1 | |
| タイプ | 装甲兵員輸送車 |
| 原産地 | ウクライナ |
| サービス履歴 | |
| 使用中 | 2000年～現在 |
| 使用者 | ウクライナ陸軍 ウクライナ国家警備隊 ナイジェリア[1] タイ王国陸軍[2] ミャンマー軍[3] |
| 戦争 | ボコ・ハラムの反乱[要出典] ドンバス戦争 ミャンマーの内戦 2020年 ナゴルノ・カラバフ紛争 ミャンマー内戦 (2021年現在) ロシアのウクライナ侵攻 |
| 生産履歴 | |
| 設計 | 2000 |
| メーカー | ハリコフ・モロゾフ機械製造設計局 |
| 生産 | 2001 |
| バリエーション | 以下を参照してください |
| 仕様 | |
| 質量 | 16.4トン |
| 長さ | 7.65メートル |
| 幅 | 2.9メートル |
| 身長 | 2.8m（砲塔含む） |
| クルー | 乗員3名（+乗客6名） |
| 鎧 | 溶接鋼 |
主 武装 | BM-3 シュトゥルムまたは KBA-105 シュクヴァル（30 mm 口径ZTM-1 機関砲搭載）、またはスティレット砲塔（30 mm ZTM-2 搭載）または 90 mm コッカリル CSE 90LP |
副 砲 | 7.62ミリメートル |
| エンジン | ドゥーツ AG 326 馬力 |
| サスペンション | 車輪付き8×8 |
運用 範囲 | 600キロ |
| 最高速度 | 時速85キロ |
BTR -3 [4] [5]は、2000年と2001年に国際コンソーシアムによって開発された8輪駆動の 装甲兵員輸送車です。このプロジェクトに参加した企業には、ウクライナのハリコフ・モロゾフ機械製造設計局、アラブ首長国連邦アブダビのアドコムシステムズ、ウクライナ国立砲兵・ライフル兵器科学技術センターなどがあります。外観はソビエトのBTR-80に似ていますが、BTR-3Uは既存の運用車両の改良版ではなく、完全に新しい量産車両です。[6]
武装
BTR-3Uには、 30mm砲、7.62mm同軸機関銃、30mm自動擲弾発射機、対戦車誘導兵器を搭載できる1人乗りのKBA-105「シュクヴァル」統合戦闘モジュールが装備されている。このモジュールは、ウクライナ国立砲兵・ライフル兵器科学技術センターによって開発された。シュクヴァル戦闘モジュールの設計は多用途であるが、別の砲塔と組み合わせて使用することもできる。[7]
- 90mmのコッカリルLPを搭載したコッカリルCSE90LP
- 350 発の即使用可能な弾薬を備えた30 mm ZTM-1 デュアルフィード オートキャノンを搭載した KBA-105 1 人乗り砲塔、または 30 mm ZTM-2 を搭載したスティレット砲塔。
- 7.62mm同軸機関銃には合計2,500発の弾丸が搭載されています。
- 30 mm AGS -17D グレネードランチャーは砲塔の左側に搭載されており、29 発の即使用可能な弾薬を備え、さらに 87 発の予備弾薬を搭載しています (3 つのマガジンにそれぞれ 29 発の弾丸が入っています)。
- 30mm機関砲を搭載したコッカリルCPWS30砲塔。
- 砲塔後部の両側に3基ずつ、電動式の81mm煙幕/エアロゾル擲弾発射装置が6基搭載されており、前方に向けて発射します。
- 照準システムには、指揮官用の1PZ-3観測潜望鏡と、ミサイル射撃管制システムと統合されたTKN-4Sアガット安定照準器が含まれます。
BTR-3DAには、ZTM-1 30mm機関砲、KT-7,62機関銃、KBA-117 30mm擲弾発射器、6基の902Bトゥチャ発煙弾発射器、対戦車誘導ミサイルシステム「バリア」を装備したBM-3MシュトゥルムM兵器ステーションがある。[8]
機器設計
BTR-3U の標準装備には、前輪 4 輪の油圧増幅式パワーステアリングと、走行する地形に合わせてタイヤの空気圧を調整できる中央タイヤ空気圧調整システムも含まれています。BTR-3U にはフランスのミシュランタイヤが装着されています。
BTR-3U のエンジン コンパートメントは、326馬力のDeutz BF6M1015ディーゼル エンジンとAllison MD3066 フルオートマチック トランスミッションで構成されています。パワー パックとトランスミッションは、Deutz AG と Allison Transmission 社の技術支援を受けて、ハリコフ モロゾフ機械製造設計局によって取り付けられました。エンジン コンパートメントには、自動二重作用消火システムが装備されています。
この車両は完全な水陸両用で、水上では船体後部に取り付けられた単一のウォータージェットによって推進されます。車両を水にさらす準備をするには、運転手がトリムベーンを立て、車内から ビルジポンプのスイッチを入れます。
兵員室には 6 人の兵士が収容され、車体の両側にあるドアから出入りします。ドアの下部は下方に折り畳んで階段状になり、上部は前方に開きます。また、屋根にはハッチがあり、車体の側面と前面には射撃口とそれに関連する視覚装置が備えられています。暑い環境でも乗員が快適に過ごせるよう、 空調システムが標準装備されています。
バリエーション
- BTR-3U「ハンター」 : 当初はBTR-94Kとして知られていました。説明の通りです。
- BTR-3U ガーディアン：「Buran-N1」砲塔を搭載したUAE海兵隊向けバージョン。
- BTR-3E : 新しいUTD-20エンジンを搭載しています。
- BTR-3E1 :BM-3「シュトゥルム」砲塔と新型エンジンMTU 6R106TD21を搭載した最新バージョン[9]
- BTR-3E ARV : ウインチ、クレーン、ドーザーブレードを備えた回収車両。
- BTR-3E 90：90mmコッカリル主砲を搭載した重火力支援車両。[10]
- BTR-3DA：2017年にウクライナ軍が購入した改良型。[11] [12] BTR-3DAは、ZTM-1 30mm機関砲、KT-7,62機関銃、KBA-117 30mmグレネードランチャーを装備したBM-3MシュトゥルムM兵器ステーションである。[13]
- BTR-3KSH : 指揮統制車両のバージョン。

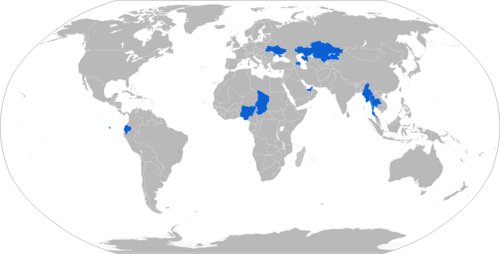

オペレーター
アゼルバイジャン：BTR-3/12.7 6機[14]
チャド：BTR-3E 12機[15]
エクアドル：BTR-3Uを3機発注[1]
カザフスタン：BTR-3E 2機[1]
ミャンマー：500台以上のBTR-3Uが運用中。2001年にウクライナから10台以上のBTR-3Uを購入した。 [16] [17]キエフは2004年に1000台のBTR-3U装甲兵員輸送車（APC）を供給する5億ドルの契約を締結した。2013年までキットとして購入され、現地で組み立てられた。Building the Tatmadawの報告書によると、ミャンマー軍は2008年の時点で500台以上のBTR-3Uを運用していた。[3]アムネスティ・インターナショナルによると、最後のバッチである368台のBTR-3Uは2013年1月の時点で納入された。[18] [19] [20] [21]
ナイジェリア: BTR-3UN 30機、BTR-3UK 6機、BTR-3UR 4機、BTR-3E/14.5 7機[1]
サウジアラビア：民間防衛総局[22]
ロシア：ロシアのウクライナ侵攻中に少なくとも12人がロシア軍に捕らえられた。[23]
スーダン：BTR-3を運用していることが知られており、 2023年のスーダン紛争中に少なくとも4機が失われたことが写真証拠によって確認されている。[24]
ウクライナ国家親衛隊 「アゾフ」連隊の BTR-3
タイ: 40億バーツのBTR-3E1 96台が納入され、さらに120台がウクライナに発注されている。[25] 96台のBTR-3E1のうち最初の2台は、2010年9月17日にウタパオ空港に納入された。[26] 50億バーツのBTR-3E1の第2バッチ121台はタイ王国陸軍によって発注され、14台のBTR-3E1はタイ王国海軍によって発注され、 2010年8月にタイ王国海兵隊によってMTUエンジンおよびエジソンギアとともに使用される予定である。タイ王国陸軍は、BTR-3E1を機動歩兵連隊を編成するためのバックボーンとして使用することを計画しており、この連隊には288台のBTR-3E1が必要であるが、最初の96台のBTR-3E1でも1個機動歩兵大隊を編成するには十分である。最初の96台のBTR-3E1は、装甲兵員輸送車64台、指揮車4台、装甲救急車3台、81mm迫撃砲運搬車9台、120mm迫撃砲運搬車4台、ATMS対戦車ロケットユニット用のBTR-3E16台、装甲回収車6台を含む7つの異なる派生型で構成されていた。最初の96台のBTR-3E1に加えて、ウクライナ政府は装甲兵員輸送車4台と装甲回収車1台を含む5台のBTR-3E1を無償提供し、9台のBTR-3E1の保守契約を結んだ。[27]タイ王国海兵隊向けの12台のBTR-3E1は2011年6月24日にサッタヒープのトゥンプロン港に到着し、2011年7月29日に式典が行われた。これらの車両は老朽化したV-150装甲車の交換用であり、タイ王国海兵隊の偵察大隊に保管された後、南部の3県に配備される予定である。[28] 2013年8月にはタイ王国陸軍から15台のBTR-3E1と6台のBTR-3RKの注文があった。[29] [更新が必要]
アラブ首長国連邦：90人のガーディアン[1]
ウクライナ:ウクライナ軍とウクライナ国家警備隊向けに22台のBTR-3Eが発注され、[30] 2014年6月に5台のBTR-3Eが納入され、[31] 2017年12月に50台のBTR-3DAが納入された。 [11] [32]
