米国のヘリコプターの武装サブシステム

アメリカ軍は1960 年代初頭から数多くのヘリコプター兵装サブシステムを開発してきました。これらのシステムは攻撃と防御の目的で使用され、機関銃、グレネードランチャー、オートキャノン、ロケットなど、多種多様な兵器を使用します。多くのシステムは時代遅れになっていますが、さまざまなシステムが現在も使用されています。

ヘリコプターは現代の戦場に多くのものをもたらし、その能力を利用したり否定したりするための新しい戦略や戦術を生み出しました。空中、地上の脅威に対して、そして海上で、ヘリコプターは現代の戦闘の流動的な戦術条件に迅速に対応するための攻撃、防御、輸送に使用できます。

アメリカ陸軍はヘリコプターの実験を最初に行った国の一つだが、武装ヘリコプター ガンシップの可能性を十分に探究するまでには時間がかかった。武装ヘリコプターは1940年代初めに提案されたが却下された。朝鮮戦争の経験から空中機動戦術のアイデアを探る実験がさらに行われ、1962年までに攻撃と防御用の武装ヘリコプターが登場した。その年、UTTHCO (ユーティリティ戦術輸送ヘリコプター会社) が南ベトナム軍を支援し、新しい空中機動理論をテストするために派遣された。UTTHCO が使用した武器は粗雑なものが多く、現場で容易に入手できる部品や武器で作られたものだった。^[1]

1965 年までに、米国は真の空中機動部隊である第 17 騎兵隊を配備し、より標準化された兵器の使用を開始しました。ベトナム戦争中、米国陸軍、米国海兵隊、米国空軍は、さまざまなヘリコプター用に設計された多数の兵器システムを開発して使用し、より専用の攻撃ヘリコプターへの道を開きました。

AH-1 コブラ（1967年以降）やその後のAH-64 アパッチなどの専用ガンシップヘリコプターの登場により、特定タイプ以外の武装サブシステムは減少し始め、主に防御用の武装パッケージが残りました。小型または主に輸送ヘリコプターに明らかに重武装を提供するこのような武装パッケージは、専用の攻撃ヘリコプターを購入する資金がない第二世界および第三世界の国々で人気を博しました。これらのシステムのほとんどは、このエントリに続く米国の多数のシステムとある程度類似しています。

以下は、米国陸軍によって指定されたシステムのリストです。

• XM3、XM3E1/M3、TLSS

M3は「空中ロケット砲」(ARA)とも呼ばれ、2.75インチ24連装ロケットランチャー2基とMk 8照準器で構成されていた。ランチャーは機体の両側に1基ずつ、計2基発射され、機体のバランスが崩れるのを防いだ。M3システムはベル設計のラックを使用してヘリコプターに取り付けられた。^{[2] [3]} XM3とXM3E1の唯一の違いは、E1の発射管が4インチ長かったことである。XM3E1はM3として標準化された。^[3]

M3システムの派生型は1964年にアメリカ陸軍限定戦争研究所によって開発され、装備したヘリコプターで防御用の煙幕を張れるようになった。「部隊着陸煙幕」(TLSS)と呼ばれるこのシステムは、改造されたM3発射ラックを使用してM8発煙手榴弾を発射した。^{[4]このシステムは後に}M6およびM7暴動鎮圧手榴弾を使用してテストされた。^[5]

• XM5/M5

XM5/M5システムは、40mm M75グレネードランチャー1基を搭載する機首砲塔で構成されています。この砲塔は完全にフレキシブルで、パイロットは砲塔に電子的にリンクされた手動照準器を介して操作します。このシステムは150発または302発の弾薬を供給します。^[6]このシステムはACH-47Aの武装キットの一部でもありました。^[7]

• M6シリーズ

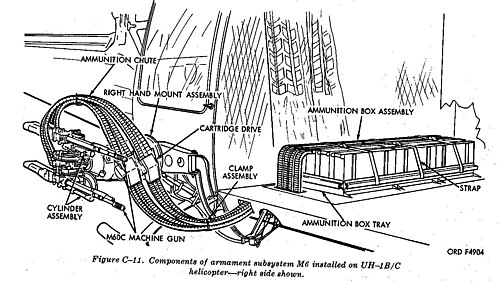

M6システムは、XM156/M156ユニバーサルマウントを採用した最初のシステムの一つで、ヘリコプターの両側に2丁のM60C 7.62×51mm機関銃を装備した。 ^[8]このシステムは後に拡張されたが、当初はUH-1の火力を強化し、当初使用されていたスキッドマウントよりも攻撃システムを改善した。

M6システムのさまざまな開発段階は、主にM156マウントが取り付けられた「ステーション」に関係していました。XM6の位置は明記されていませんが、XM6E2は「ステーション69」（おそらくメインキャビンの前方）に取り付けられ、XM6E3は「ステーション136」に取り付けられました。XM6E3はM6として標準化されたため、「ステーション136」はM156ベースのシステムの標準となるメインキャビンの後方の位置であると想定されています。^[3]

一部の M6 システムでは、4 門の砲と機体の両側に 4 門のMA-2/A 2.75 インチ 2 連装ロケット ランチャーが取り付けられ、さらに威力が高まりました。この配置は後に XM16/M16 システムに取って代わられました。

• XM9

XM6/M6システムの派生型であるXM9は、4挺のM60C 7.62×51mm機関銃を、機体の両側に1挺ずつ、計2挺のM75グレネードランチャーに置き換えたものである。^[2]

• XM11、XM22/M22、およびマクスウェルシステム

これら両武装システムは、UH-1がAGM-22ミサイルを発射できるように設計された。情報筋によると、XM11はXM70照準器と、機体の両側に3発ずつ計6発のミサイルを装備するサポートラックを備えていたという。しかし、米陸軍FM 1-40には、XM11の指定は未割り当てであると記されている。^[3]

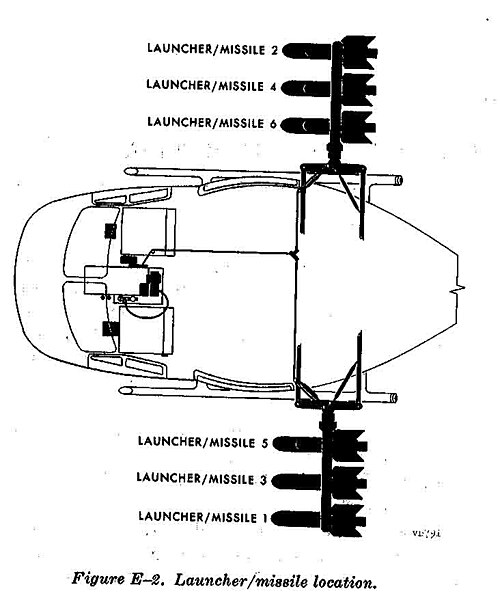

M22は、より特殊な照準器であるXM58と、XM156ユニバーサルマウントを備えた改良型である。M22は、機体の両側に3発ずつ、計6発のミサイルを搭載していた。また、XM11は標準のSS.11ミサイル（AGM-22A）と関連しているのに対し、XM22/M22システムは米国の改良型AGM-22Bミサイルをベースとして設計されていることにも注目すべきである。^[9]

マクスウェルシステムは、ロバート・マクスウェル准尉が現場での改修用に設計したハイブリッドシステムである。マクスウェルの部隊にはM3とXM11の両方のシステムが送られてきていたが、彼はM3システムを搭載した航空機がロケットの総装填数の半分かそれ以下しか発射せずに帰還することが多いことに気付いた。そこで、ロケットの1列か2列を取り除き（搭載ロケットの総数を24発から12発か18発に減らし）、AGM-22ミサイル用の発射台を1基追加することで、航空機に制圧能力とポイント攻撃能力の両方を効果的に与えた。^[9]東南アジアではポイントターゲットが一般的に不足していたため、SS.11/AGM-22ミサイルの使用は一般的に非常に限られていた。

• Ｍ１６

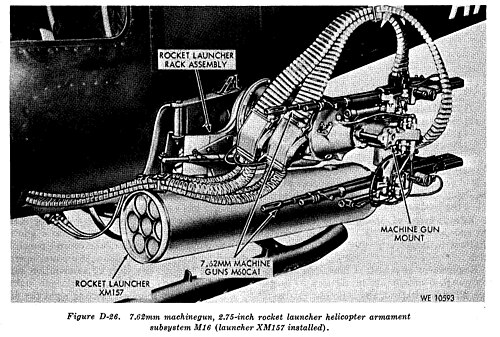

XM16/M16システムは、M156ユニバーサルマウントを使用して、以前のM6に2基のM157または2基のM158 2.75インチ7連装ロケットランチャーを組み合わせたものです。照準はM60シリーズの反射照準器を使用して行われました。合計重量と航空機の制限により、7連装ランチャーしか使用できませんでした。^[10]

• XM17

XM17は「ケレットパイロン」を利用して、機体の両側に1基ずつ、計2基のXM159 2.75インチロケットランチャーを搭載しました。^[3]

• Ｍ２１

基本的に基本システムとなったシステムのさらなるバリエーションとして、XM21/M21サブシステムは、XM16/M16の4丁のM60Cを2丁のM134 7.62×51mmミニガンに置き換えた。^{[2] [3]}

• XM23/M23

M23システムは、キャビンの両ドアにM60D 7.62×51mm機関銃用のピントルマウントを備えており、標準の弾薬箱またはマウントに接続されたより大きな専用ボックスから弾薬が供給される。^[11] M23は、胴体の長いUH-1（UH-1D / H / N）用に特別に設計されています。^{[2] [3]}

• ＸＭ２６

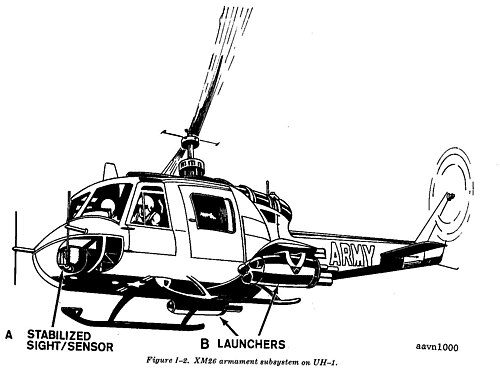

BGM-71 TOWミサイルの開発により、ヒューズはUH-1の発射システムの開発契約を獲得した。1968年までに開発はAH-56ヘリコプターのシステム開発に移行したが、最終的にはキャンセルされた。XM26は機体の両側に3連装発射装置2基と必要な照準装置を備えていた。XM26は試験用プラットフォームであったが、2機の試作機は1972年のイースター侵攻に対抗するため、南ベトナムで緊急対策として実戦配備された。^[12]

• XM29と相模マウント

XM29は、短胴型UH-1（当時はUH-1B/C）の主客室ドアにM60D 7.62×51mm機関銃を搭載するための実験的なドアピントルであった。このシステムの問題は、外部武装サブシステムと組み合わせて使用​​できないことであった。^[13]

こうしたヘリコプター、特に後期の UH-1F/P/M では、キャビン後部の固定位置からスイングアウトするスケルトン フレーム マウントであるサガミ マウントがはるかに一般的でした。このマウントは M60D 用に設計されましたが、主に米海軍シーウルフによって、デュアル M60 機関銃、M2HB 機関銃、または M134 ミニガンが装備されるケースもありました。

「サガミ」という名前の由来については諸説あるが、開発に携わった兵士に由来する説や^[14]、開発された沖縄の米軍施設の名前に由来する説もある^{[15] 。}

• XM30

実験的なシステムであるXM30は、XM156/M156ユニバーサルマウントを使用して、2門のXM140 30mm砲に完全に柔軟なマウントを提供し、砲1門あたり600発の弾薬を搭載していました。^[16]

• XM31

既存のシステムから火力を上げるもう一つの試みとして、XM31は、XM156/M156ユニバーサルマウントに取り付けられたポッドに2門のM24A1 20mm砲を搭載し、それぞれ600発の弾薬を内蔵し、仰角のみ可変であった。^[17]

• XM50

XM50は、XM5/M5とXM21/M21の武装サブシステムを組み合わせた呼称であり、米軍が東南アジアでよく使用する構成である。^[15]

• M56

UH-1Hヘリコプター用の地雷散布システムであるM56は、M156ユニバーサルマウントに取り付けられた2つのSUU-13D/A散布装置で構成されており、追加重量に耐えられるように強化されています。^[18]

• Ｍ５９

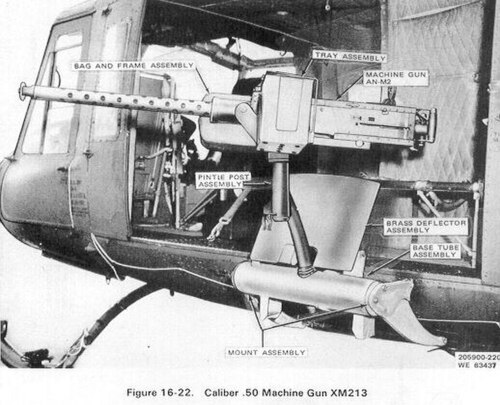

M23のバリエーションであるXM59/M59は、M60機関銃を搭載できることに加えて、XM213/M213 .50口径機関銃またはXM175 40 mmグレネードランチャーのいずれかを搭載できるように改造されました。 ^[15]

• 型番

この武装サブシステムは、長い胴体のUH-1（UH-1D/H/N）に2丁のM134 7.62×51mmミニガンを装着するためのドアマウントを提供する。USAFは、短い胴体のUH-1F/Pヘリコプターにもこのシステムを採用した。これらの兵器には、排出口に接続されたシュートが装備されており、使用済みの薬莢とリンクを航空機から遠ざける。^[19]

XM93E1は、両方の銃を前方に向け、パイロットがM60シリーズの反射照準器を使用して遠隔射撃できるシステムのバリエーションです。USAFがこのシステムを主に使用し、2つの独立したサポートラックとパイロンアセンブリに2つのさまざまなタイプの7連装2.75インチロケットランチャーを組み合わせることが多かったです。^[20]

• ＸＭ９４

XM93の派生型であるXM94は、ドアに取り付けられたM134 7.62×51mmミニガンの1つまたは両方をM129 40mmグレネードランチャーに置き換えたものである。^[21]

• Ｍ１５６

XM156/M156ユニバーサルマウントは、技術的には武装サブシステムではありませんが、UH-1シリーズのヘリコプターで使用されるいくつかのシステムにマウントサポートとラックを提供しました。^[15]

• A/A49E-3

アメリカ陸軍のXM93と同様に、空軍によって分類されたこのシステムは、M23システムで使用されるものと同様のマウントを使用して、UH-1Nヘリコプターのメインキャビンドアのそれぞれに2丁のM134 7.62×51mmミニガンを搭載しています。^{[22] [23]}このシステムは、胴体の長い他のUH-1タイプにも適している可能性があります。

• A/A49E-11

防御兵装システムまたはDASと呼ばれるこのシステムは、GAU-15/AおよびGAU-16/A .50口径機関銃またはGAU-17/A 7.62×51mmミニガン用の2つのマウントと、現在の2.75インチロケットランチャー用の2つのBRU-20/AまたはBRU-21/A爆弾ラックで構成されています。^{[23] [24]}このシステムは、主にUH-1Nヘリコプターで使用するために設計されましたが（米国海兵隊でもこの用途で使用されています）、胴体の長い他のUH-1タイプにも適している可能性があります。

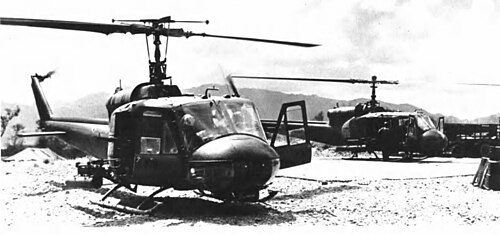

• TK-2

CH-34/UH-34ヘリコプター用のTK-1の派生型であるTK-2（暫定キット2）は、米海兵隊がUH-1Eヘリコプター用に開発した。このシステムはTK-1と同じ4挺のM60C 7.62×51mm機関銃を搭載しているが、2つの独立したサポートラックとパイロンアセンブリをシステムに追加し、航空機スタイルの武装を搭載できるようにしている。通常、これらのマウントは7連装2.75インチロケットランチャーの様々なタイプに使用されていたが、 XM18/M18ミニガンポッド（USAF SUU-11/A）でテストされたことも確認されている。 ^[25]

• エマーソン TAT-101

1967年4月から1972年までの米海兵隊のUH-1Eヘリコプターに特有のものとして、エマーソン・エレクトリックTAT-101（戦術兵器砲塔-101）機首砲塔が使用されていた。砲塔には合計1000発の弾丸を装填できるM60機関銃2挺が装備され、左右に100度の方位角、仰角15度、俯角45度があった。^[26]砲塔の回転速度は毎秒45度だった。^[27]ジャミングとメンテナンスの必要性から、地上要員が問題に迅速に対処できるように砲塔の前部フェアリングが取り外された。これらの理由から、米海兵隊は1972年末に砲塔を在庫から完全に外すことを決定した。^[28]

• エマーソン ミニTAT

ミニTATはカナダのベルUH-1Nツインヒューイの要件に応じて開発され、M60をミニガンに置き換えた。このうちのいくつかは1970年代後半の有名なJ-CATCH実験で使用するために米軍に貸与された。^[29]

エマーソン TAT-102C

TAT-102（戦術兵器砲塔-102）の一種で、HH-3Aヘリコプター用に特別に設計されたTAT-102Cは、完全に旋回可能な砲塔にM134ミニガン1丁を搭載していた（詳細については、AH-1コブラの項目のTAT-102Aを参照）。^[30]このような砲塔2基がスポンサーに搭載され、機体の両側に1基ずつ搭載されていた。この砲塔は複雑で、環境下での性能に疑問があったため、より従来的なドア搭載兵器に置き換えられた。^[31]

米空軍のH-3Eヘリコプターの防御武装システムは、HH-3Eの標準装備として説明されており、必要に応じてCH-3Eに装備することができる。^[32]基本システムは、前方ドア、反対側の緊急窓、および後部積載ランプにそれぞれ1丁ずつ、計3丁のM60機関銃で構成される。前方の2つの位置はスケートレール上のピントルマウントで構成され、後部積載ランプステーションは装甲床板上の台座マウントで構成される。床板は、ランプの端にある射撃位置まで前後に2つのトラック上をスライドする。標準的な200発弾薬箱を取り付けた標準的な歩兵用M60、または床に固定された（または後部積載ランプ位置の装甲床板に固定された）750発弾薬箱からフレキシブル弾薬シュートを介して弾薬を供給するM60D型のいずれかを使用することができる。 ^[33]

• ＸＭ１５３

後のUH-1ヘリコプター用のM6シリーズに類似した前方発射M60機関銃4挺のシステムとして説明されている。標準化されていない。 ^[3]

• 攻撃兵器

実験はCH-21を使用して、前方固定式M2HB .50口径機関銃と前方発射ロケットランチャーの両方を使用して行われました。どちらのシステムも標準化されませんでしたが、どちらも後のヘリコプタータイプの同様のシステムへの道を開いたのです。^[34]

• 防御兵器

UTTHCOは多数のCH-21を配備し、貨物ドアに取り付けられた野外緊急バー、M37C .30-06機関銃、武器の上部に取り付けられたボックスからの給弾の実験を行った。^[35]

注：同様のマウントが初期のUH-1でも使用するために製造されたようです。^[36]

• XM4

XM4は単に「 CH-34用の2.75インチロケットランチャーサブシステム」と説明されており、何発のロケットを発射できたかについては情報がない。^[3]

• ＸＭ６Ｅ１

M6シリーズの詳細については、この記事のUH-1の項目を参照してください。XM6E1は、CH-34ヘリコプターで使用するためのXM6のバリエーションでした。^[3]

• TK-1

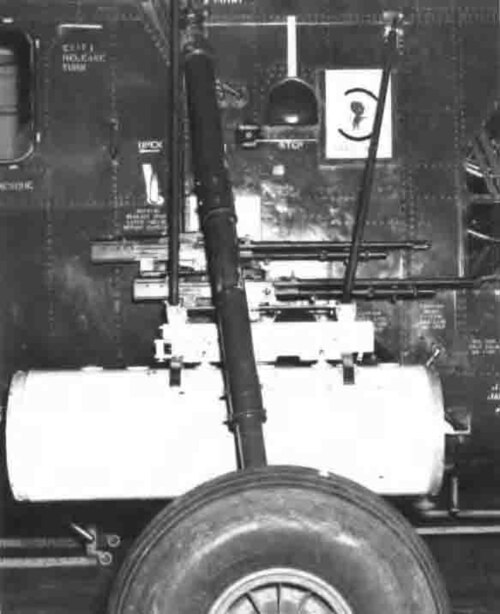

TK-1（暫定キット1）は、H-34ヘリコプターに攻撃用武装を提供するための米海兵隊の兵器システムで、機体の右側前方に固定された2丁のM60C 7.62×51mm機関銃を備え、弾薬は機体内の箱から供給される。また、これらのアセンブリには2本のパイロンが取り付けられており、19発の2.75インチロケットランチャーが取り付けられていた。TK-1を装備した航空機は「スティンガー」と呼ばれることもあった。^[37]

• AGM-12 ブルパップ

H-34は地上目標への精密誘導攻撃のためにAGM-12ブルパップを搭載することができた。ブルパップは単純な構造のため、多くのプラットフォームに搭載することができ、H-34もその1つであった。^[38]

• 防御兵器

米陸軍と米海兵隊はともに、メイン貨物ドアと反対側の窓にピントルマウントを開発した。歩兵タイプのM60 7.62×51mm機関銃（「M60A」と呼ばれることもある）1丁を搭載し、クルーチーフが反対側に座ったまま武器を発射できるようにした。米海兵隊はより重いM2機関銃の搭載をテストしたが、発射時の振動が航空機に有害であることが判明した。^[39]いずれのマウントも不完全で、メインキャビンからの容易な出入りを妨げていた。

• 防御兵器^[40]

CH-46E シーナイトには、 XM-218 .50 口径重機関銃を搭載できます。ヘリコプターの左側では、副操縦士席のすぐ後ろの AO (航空観測員) の窓に搭載されています。右側では、乗務員ドアのすぐ後ろの砲手の窓に搭載されています。この航空機は、M240D 7.62mm 中型機関銃 を装備した RMWS (ランプマウント武器システム) を搭載するようにも設定されています。

• XM-218

XM-218 0.50 口径航空機機関銃は、ベルト給弾式、反動作動式、空冷式、交互給弾式の武器で、ボルトを閉じた位置から発射します。毎分 750 ～ 850 発の高速で発射できます。

• M240D

M240D 機関銃は、ベルト給弾式、ガス作動式、空冷式、交互給弾式の自動小銃で、ボルトを開いた状態から発射されます。発射速度は毎分 650 ～ 950 発です。

M24

防御武装サブシステムであるM24は、CH-47の左または右の前方貨物ドアにM60D 7.62×51mm機関銃用のピントルマウントを提供します。このシステムは、武器に取り付けられた標準の200発弾薬箱から弾薬を供給します。^[21]米陸軍はM60Dを段階的に廃止し、代わりにM240D、続いてM240Hを採用しました。マウントシステムの名称は同じままですが、マウント自体は、弾薬マガジンと、使用済みの弾薬ケースと弾薬リンクをキャッチするバッグ、およびマウントアセンブリの過度かつ早期の摩耗を防ぐためにピントルのローラーを改良して、大幅に再設計されました。

XM32

防御武装サブシステムであるXM32は、CH-47ヘリコプターの貨物ドアの位置と後部緊急ハッチの両方にM60D 7.62×51mm機関銃またはM2HB .50口径機関銃用のピントルマウントを備えており、武器は標準の弾薬箱から供給されます。このシステムはACH-47ヘリコプター専用に開発されました。^[7]

XM33

防御武装サブシステムであるXM33は、CH-47ヘリコプターの後部貨物ランプにM60D 7.62×51mmまたはM2HB .50口径機関銃を搭載できる。このシステムはACH-47ヘリコプター専用に開発され、標準の弾薬箱から武器が供給される。^[7]

XM34

XM34はACH-47ヘリコプター用に開発された攻撃用武装サブシステムで、機体前方のスポンサーに弾薬箱付きのM24A1 20mm機関砲2門を搭載している。 ^[7]これらのスポンサーには航空機スタイルのハードポイントも装備されており、XM159B/XM159C 19連装2.75インチロケットランチャーまたはM18/M18A1 7.62×51mmガンポッドを搭載できる。

XM41/M41

防御武装サブシステムであるM41は、CH-47ヘリコプターの後部貨物ランプにM60D 7.62×51mm機関銃用のマウントを提供する。このシステムは、武器に取り付けられた標準の200発弾薬箱から弾薬を供給する。^[21]米陸軍はM60Dを段階的に廃止し、代わりにM240D、続いてM240Hを導入したが、このシステムの再指定の理由が、武器用の新しいクレードル（上記のM24の場合と同様）の必要性によるものかどうかは不明である。マウントはそれ以外は同じである。

アメリカ海軍が使用しているH-53シリーズおよび開発中の防御武装システムには、よく知られた名称はないが、一般的には「航空機の乗員または貨物のドアまたは窓」にピントルマウントが取り付けられている。 ^[41]これらのマウントには通常、.50口径（12.7 mm）GAU-15/A、GAU-16/A、またはGAU-18/A機関銃、または7.62 mm M60D機関銃が装備されている。^[42] .50口径の武器は、後に、より発射速度が速い.50口径GAU-21/A機関銃に取って代わられた。

• M139

M139ボルケーノは機体の両側にラックを装備し、最大40個のM87キャニスター地雷を収納できる地雷散布システムです。各キャニスターには6個のGATOR対戦車地雷と1個のGATOR対人地雷が収納されています。^{[43] [44]}

• M144

M144は、UH-60シリーズのヘリコプターの操縦席ドアとメインキャビンドアの間の2つの窓にマウントとクレードルを提供する防御サブシステムであり、各窓に1丁のM60D 7.62×51mm機関銃が搭載されています。^[15]米陸軍はM60Dを段階的に廃止し、代わりにM240D、続いてM240H、またはM-134ミニガンを導入しましたが、この兵器用の新しいクレードルが必要になったためにシステムが再指定されたかどうかは不明です。マウントはそれ以外は同じです。米空軍はHH-60/MH-60 ペイブホークに1丁または2丁のGAU-15/A、GAU-16/A、またはGAU-18/A .50口径機関銃、またはGAU-2シリーズ7.62mm NATOミニガンを装備しています。例:床には .50 口径の機関銃が 1 丁あり、開いたドアから発砲します。また、ドアの銃手位置には 7.62mm NATO ミニガンが 2 丁設置されています。

• ESSS

外部燃料補給システム（ESSS）は、主に外部燃料タンク用の2つのハードポイントを備えた2つのスタブウィングを提供しますが、さまざまな武器システムも搭載できます。拡張範囲燃料システム（ERFS）を装備すると、システムは2つの870 L（230ガロン）または1,700 L（450ガロン）の外部タンクをサポートできます。システムはエンジンに直接ではなく、メイン燃料タンクに燃料を供給します。^{[43] ESSSには、最大16個の}AGM-114ヘルファイアミサイル、ロケット、ガンポッド、およびその他のシステムを含む幅広い武器を取り付けることもできます。^{[45] [46]}

• AN/AWS-2 ラミックス

迅速空中機雷除去システム (RAMICS) は、武装サブシステム (ヘリコプターに装備された中では最大級の砲の 1 つ) と考えることができますが、その対象は厳密に海軍の機雷です。Mk 248 Mod 1 徹甲フィン安定型投擲サボ曳光弾 (APFSDS-T) を発射する 1 門の改造Mk 44 Mod 0 30mm 砲で構成される RAMICS は、MH-60S ヘリコプターのキャビンに搭載され、関連するセンサー パッケージを使用して、比較的浅い深さにある機雷をターゲットにして無力化することを目的としていました。このシステムは、海軍の空中機雷対策 (AMCM) プログラム用に既存の方法や開発中の方法を補完する、迅速かつ効果的な機雷除去機能を提供するように設計されています。^{[47] [48]} 2018年に、RAMICSは「初期テストでのパフォーマンスの悪さ、MH-60との互換性のなさ、および空中機雷無力化システム（AMNS）を近地雷無力化ミッションを実行するためにアップグレードするというプログラム上の決定」のためにキャンセルされたと発表されました。^[49]

エマーソン TAT-102K

TAT-102（戦術兵器砲塔-102）のHH-2Cヘリコプターでの使用に特化して設計されたバージョンであるTAT-102Kは、完全に旋回可能な砲塔にM134ミニガン1丁を搭載していた（詳細については、 AH-1コブラの項目のTAT-102Aの情報を参照）。^[30]このような砲塔1基は機首に搭載される。マウントの重量はこのような小型ヘリコプターには適さず、砲塔は取り外されることが多かった。^[50]

XM7

XM7システムはヒューズOH-6カイユースシリーズのヘリコプターにM60機関銃2挺を装備した。2挺の銃が一緒に搭載されていたのか、それとも機体の両側に1挺ずつ搭載されていたのかは不明である。1969年時点では、このシステムは「開発中止」というコメントとともにリストされており、おそらくXM27が優先されたと思われる。^[3]このシステムは1964年8月にYOH-5Aでもテストされた。^[51]

XM8

XM8システムは、 OH-6またはOH-58軽観測ヘリコプター用のM129 40mmグレネードランチャー1基を搭載できるマウントです。このシステムには、XM70/E1照準器と150発の弾薬が付属しています。XM8のマウントはM27システムと交換可能です。^[52]

このシステムはOH-58キオワにも搭載可能で、1964年8月にYOH-5Aでテストされた。^[51]

M27シリーズ

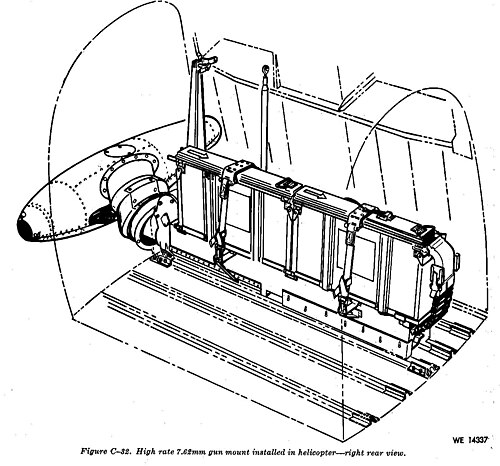

M27システムは、OH-6またはOH-58軽観測ヘリコプター用のM134 7.62×51mm機関銃（ミニガン）1丁を搭載できる。このシステムには、XM70/E1照準器と、弾薬2000発を装填したMAU-56/Aデリンキングフィーダーが付属している。 ^[53]このシステムは方位角には動かないが、仰角は10度、俯角は24度である。^[54]

初期のXM27はガンポッドに似たマウントを特徴としていたが、これはすぐにより空力的なフェアリングに交換され、またXM27E1では弾薬の収納やその他の装備も改良された。^[55] XM27E1はM27として標準化された。フェアリングはメンテナンスの容易さとM27E1の重量軽減のため完全に取り外された。M27のマウントはXM8システムと交換可能である。^[56] XM8と同様に、このシステムもOH-58 Kiowaに搭載できる。

HGS-55

HGS-55は、XM8およびM27シリーズで使用されているものと同様のマウントを使用して、マクドネル・ダグラス・ヘリコプター社（旧ヒューズ・ヘリコプターズ）によって、EX 34 Mod 0 7.62×51mmチェーンガンを使用するために開発されました。^[57]この武器には2,000発の弾倉が付属しており、毎分550〜700発の弾を発射します。^[54]このシステムは米軍に採用されず、輸出販売が行われたことも知られていません。

ＸＭ１／ＸＭ１Ｅ１

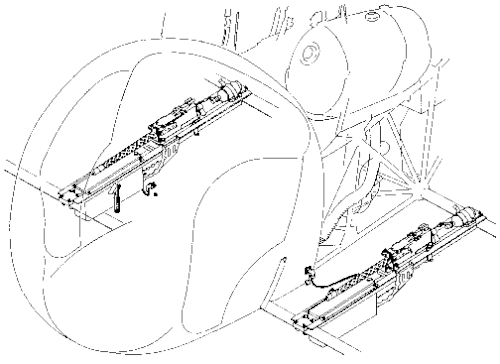

1960年から1972年にかけて運用されたXM1は、OH-13またはOH-23ヘリコプターのランディングスキッドに搭載された2丁の.30-06 M37C機関銃で構成されていた。これらの武器は前方に固定されていたが、仰角は可変で、弾薬（銃1丁あたり500発）は外部に収納されていた。XM1E1は製品のエンジニアリング設計だった。 ^[58] XM1システムの派生型と思われるものが、UTTHCOのHU-1A（後のUH-1 A）で短期間使用された。^[59]

M2

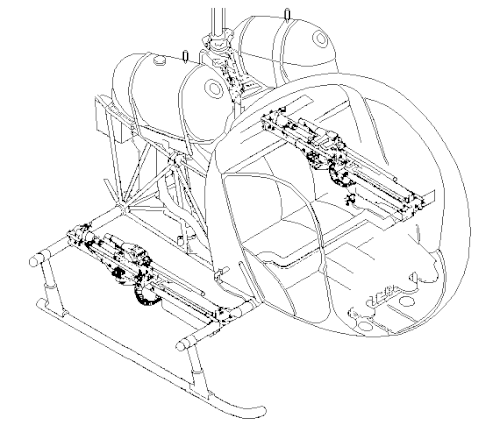

M2システムはXM1の派生型で、.30口径の M37C機関銃を7.62×51mm NATO M60C機関銃に置き換えたものである。マウントはXM1に似ており、柔軟な仰角調整が可能で、銃1丁あたり650発の弾丸が外部に収納されていた。^[3]

ユニバーサルウェポンパイロンとガンポッド

ユニバーサルウェポンパイロンはOH-58Dキオワ・ウォリアーヘリコプターに特有のもので、様々な兵器システム用の2つのサポートラックを備えています。ラックは装備品を取り付けた状態で180度上方に折り畳むことができ、C-130輸送機に素早く積み込むことができますが、損傷を防ぐために接続ケーブルを外す必要があります。^[60]

認可された武装構成は少なくとも10種類あり、M296 .50口径機関銃（左側のみ）、M260 7発2.75インチ/70mm軽量ランチャー（ LWL）、M279 2レールAGM-114ヘルファイアランチャー、または2発空対空スティンガー（ATAS）ランチャーを搭載したシステム固有のガンポッドの組み合わせが含まれます。^[61]ガンポッドは、500発の連結弾薬を装填した半外部マガジンから給弾されます。^[62]

空中武力行使（AUF）パッケージ

アメリカ沿岸警備隊は、新設されたヘリコプター阻止戦術飛行隊（HITRON）にMH-68Aを配備しており、USCGの保有するヘリコプターの中では空挺武力行使（AUF）任務に特化した唯一のヘリコプターである。これらのヘリコプターは、敵の小型船舶を無力化するためにバンジーコードでキャビンに取り付けられたロバーアームズRC-50ライフルと、左舷キャビンドアに取り付けられた1丁のM240G機関銃で構成される防御武装システムを備えている。^[63]このキットはHH-65C機にも使用可能である。このように装備された場合、機体はMH-65Cと命名される。

M28 シリーズ (エマーソン TAT-141)

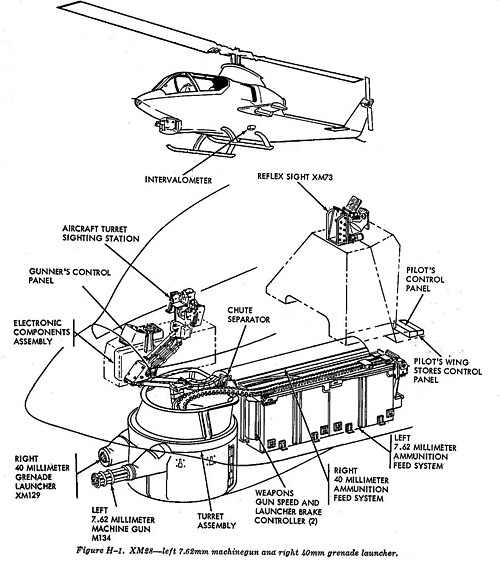

ベル AH-1 コブラAH-1G、AH-1P (旧称 AH-1S 量産型)、AH-1Q、および初期の AH-1S モデルの標準固定武装であるこの砲塔ユニットは、XM64 に似ていますが、2 丁の M134ミニガン、2 丁のM129 40 mm グレネードランチャー、または各武器を 1 つずつ搭載することができました。取り付けられたミニガンは、2,000 または 4,000 RPM のいずれかのプリセット発射速度が可能で、砲塔自体は左右に 114 度、仰角 17.5 度、俯角 50 度の動きが可能です^[64] (別の情報源では、M28E1 モデルについては方位角 110 度、仰角 20 度、俯角 50 度と説明されています^[65] )。各ミニガンには4,000発の弾薬が装填されており、各グレネードランチャーには300発の弾倉が装備されている。^[65]

このシステムには、M28/A1-A3の4つの標準A型があることが知られています。しかし、型間の実際の詳細はあいまいです。入手可能な情報によると、特定の型がAH-1ヘリコプターの特定の反復に取り付けられていたことが示唆されています。初期のXM28/M28はAH-1Gに取り付けられ、M28E1/M28A1も同様でした。M28A1E1/M28A2はAH-1Qに取り付けられ、M28A3（開発中の型は不明）はAH-1P/Sヘリコプターに取り付けられました。^{[66] [67]} M28A2は、主にTOW武装のAH-1で使用するために開発されたXM128/M128ヘルメットサイトシステム（HSS）と連動するように設計された最初のユニットであった可能性があります。^[67]

XM35/M35

AH-1Gの左舷内側パイロンに1門のM195 20mm機関砲を搭載した武装サブシステム。950発の弾薬が機体側面に取り付けられた箱に収納されていた。このシステムは主にパイロットが操作するが、パイロットまたは砲手が操作できるデュアルコントロールが備わっていた。このため、パイロットにはM73照準器が装備されていた。^{[68] [69] [70]}

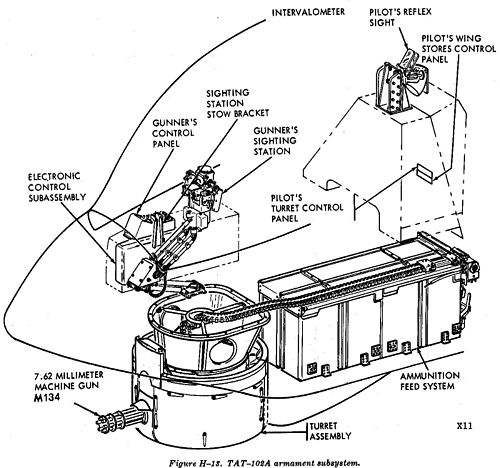

XM64 (エマーソン TAT-102A)

TAT-102A（戦術兵器砲塔-102A）は、暫定的な措置として設計されたものではあったが、AH-1Gヘリコプターの初期の主武装であった。^[71]これは、UH-1の項目で言及されているTAT-101に関連している。砲塔には、仰角25度、俯角90度、方位角180度、旋回速度80度/秒のM134ミニガン1丁が搭載されている。^[72] TAT-102Aは、米陸軍によってXM64と命名された。^[73]

ＸＭ６５／Ｍ６５

コブラミサイルシステムは、失敗したAH-56ヘリコプター用に開発されたXM26およびTOWミサイルシステムの機能的発展型である。もともとAH-1QおよびAH-1Sコブラ用に設計されたが、AH-1F近代化コブラもこのシステムを使用するために改造された。システムの元の反復は、航空機のパイロンごとに4つのBGM-71 TOWミサイルを搭載できるランチャーと、ミサイルの標的設定と​​誘導を可能にする「望遠照準ユニット」（TSU）で構成されていた。TSUは、昼夜距離計のLAAT（レーザー増強空中TOW）と、AH-1SおよびAH-1Fコブラヘリコプター専用の熱画像/FLIRシステムのC-NITE（コブラ夜間画像熱機器）でアップグレードされた。^[73]

M97 シリーズと A/A49E-7 (GE ユニバーサル タレット)

アメリカ陸軍の AH-1S アップガンド コブラ (最終的には AH-1E 強化コブラ兵装システムまたは ECAS に再指定) と AH-1S 近代化コブラ (最終的には AH-1F に再指定)、およびアメリカ海兵隊の AH-1J、AH-1T、AH-1W、AH-1Z ヘリコプターの標準固定武装システム。このシステムは、M197 20 mm 三連装砲または XM188 30 mm 三連装砲のいずれかに適合するように設計されました。実際には M197 が標準装備であり、XM188 は採用されませんでした。砲塔は方位角で 110 度、仰角で 21 度、俯角で 50 度の動きが可能で、方位角の旋回速度は毎秒 80 度、仰角と俯角は毎秒 60 度です。^{[65] [74]}

M28シリーズと同様に、M97の派生型間の詳細は不明瞭である。5つの標準Aモデル、M97/A1-A4の存在が知られている。資料によると、砲塔の個々の派生型は、M28シリーズと同様にAH-1の特定の派生型に特有のものであったと示唆されている。M97A1（およびおそらくM97）はAH-1Sアップガンドコブラに、M97A2/A3はAH-1S近代化コブラ（AH-1F）に、M97A4は量産型AH-1Fに装備された。^[75]他の資料によると、M97A3はAH-1E ECASに再装備され、M97A2はAH-1S近代化コブラの最初の武装であり、M97A1がAH-1Sアップガンドコブラに最初に装備されたことに同意している。^[76]また、M89やM89E1デリンキングフィーダーの使用など、M197砲の関連装備に違いがある可能性もあります。^[77]

M97はAH-1Jにも装備されていたが、AH-1T、AH-1W、AH-1ZがM97シリーズの派生型を使用したかどうかは不明である。AH-1TとAH-1Wで使用されたサブシステムは、米空軍の航空支援装置型式指定システム（ASETDS）でA/A49E-7と指定されている。^[78]このシステムの砲塔もASETDSシステムではGTU-1/Aと指定されている。^[79]このシステムが米陸軍のシステムとどう違うのかは不明である。1995年11月15日に米国海軍航空システム司令部が発行した公式軍事仕様MIL-F-85668(AS)の修正版では、実際には「A/A49E-7(V4)」は新設計が出るまで非アクティブとされ、このシステムは「AH-1T (TOW)」にのみ関連するものとして記載されていた。^{[80] [81]}

XM120 (エマーソン TAT-140)

エマソン・エレクトリックが提案したM97に対抗する汎用砲塔設計であるXM120は、M60C 7.62×51mm機関銃、M134ミニガン、M197 20mm三連装砲、XM188 30mm三連装砲など、数多くの武器を搭載することができ、実際にXM140 30mm砲でテストされた。^{[27] [82]}

ロッキードAH-56 シャイアンは、計画が中止される前に 10 機の試作機の運用テストまでしか進みませんでした。

ＸＭ５１

300発の弾丸を装填できるM129 40mmグレネードランチャーを1基備えた機首砲塔。AH-56のキャンセルを受けて、UH-1ヘリコプターのM5システムの代替として提案された。XM53と互換性があるように設計された。^[70]

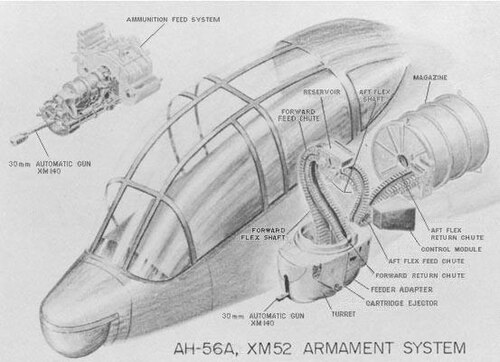

ＸＭ５２

腹部砲塔にはXM140 30mm機関砲1門が搭載されている。他のヘリコプターへの搭載も議論された。^[70]

XM53

7.62×51mm XM196機関銃1挺を搭載した機首砲塔。UH-1シリーズのヘリコプターにも適していると言われている。XM51と交換可能なように設計されている。^[70]

M139とエリアウェポンサブシステム

ボーイングAH-64アパッチシリーズで唯一型式が分類されているサブシステムであるM139は、航空機にハイドラ70/Mk66 2.75インチ/70mmロケット弾ファミリーの発射能力を与える「航空ロケット管制システム」、M130チャフ/フレアディスペンサー（AH-1ヘリコプターでも使用されている）を制御するディスペンサーインターフェース、およびエリアウェポンサブシステムから構成されている。^[83]

エリアウェポンサブシステムは、M230 30mmチェーンガン1台、砲塔と砲身、弾薬供給装置、およびシステムを機能させるためのその他の電子部品で構成されています。^[83]このユニットは、左右に100度の方位角、仰角11度、俯角60度の動きが可能で、1,200発の弾薬を装填できる弾倉から弾を供給します。^[84]

砲塔式砲システム (TGS)

ボーイング・シコルスキーRAH-66コマンチは、ボーイングとシコルスキーが共同で設計した砲システムを搭載する予定だった。このシステムはXM301軽量砲を使用し、500発の弾丸を貯蔵するドラムから連装弾薬を供給した。砲塔自体は方位方向に120度、仰角15度、俯角45度で動いた。TGSは2004会計年度中にコマンチヘリコプターに搭載して配備される予定だったが、2004年にコマンチプロジェクトが中止されたため、このシステムのさらなる開発は終了した。^[85]
