209型潜水艦（ドイツ語: U-Boot-Klasse 209 ）は、ドイツのHowaldtswerke-Deutsche Werft社が輸出専用に開発したディーゼル電気推進式攻撃型潜水艦のシリーズである。5つのクラス（209/1100型、209/1200型、209/1300型、209/1400型、209/1500型）とその改良型が15か国に輸出され、1971年から2021年の間に5つのクラスで合計68隻の潜水艦が建造され就役した。さらに、改良設計に基づいて建造された潜水艦も存在する。
原型である209/1100型は1960年代後半に設計され、ギリシャが最初の採用国となった。トルコは最大の採用国であり、209/1400型8隻と209/1200型6隻からなる計14隻の潜水艦を購入している。イスラエルは、特定の機種ではない派生型を最初のドルフィン級潜水艦として採用した。209型はラテンアメリカで最も広く普及している潜水艦であり、7カ国が採用している。
1970年代初頭、多くの海軍は第二次世界大戦時代の潜水艦、老朽化したアメリカのGUPPY型潜水艦の改造、戦後にイギリスから移管された潜水艦の代替を必要とし始めた。[ 2 ]この時期、西側の潜水艦設計はほとんどが大型で高価で複雑で操作が難しく、冷戦向けに設計されていたため、輸出可能なものは少なかった。フランスのダフネ級、イギリスのオベロン級、ソ連のフォックストロット級潜水艦など、特定の国向けに建造されたいくつかの設計は利用可能だった。[ 3 ]ドイツ国防省が「タイプ209」と命名した設計は、サイズ、性能、小規模または経験の浅い海軍にとって比較的容易な操作性、妥当な価格、経済的な運用を兼ね備えたソリューションを提供した。[ 4 ]
この潜水艦は、ウルリッヒ・ガブラーが率いるリューベック工廠（IKL）によって設計され、装備を強化した従来のドイツ潜水艦設計（特に206型）をベースとしている。単殻構造で、艦長は潜望鏡の前に立つことで艦首から艦尾まで潜水艦全体を見渡すことができる。[ 3 ]
209型潜水艦は、艦首に533mm魚雷発射管8基 と魚雷14本を装備している。ギリシャと韓国が使用する209/1200型、およびトルコが使用する209/1400型は、サブハープーンミサイルも装備している。[ 5 ]韓国が使用する潜水艦は、魚雷とハープーンミサイルの代わりに機雷28個を装備することができ、インドの潜水艦は外部に機雷24個を搭載することができる。 [ 6 ]
この級の潜水艦は、国によって様々な魚雷モデルを装備できる。ほとんどの潜水艦は、SUT（水上および水中標的）（ギリシャ、インド、インドネシア、南アフリカ、韓国）またはSST（特殊水上標的）（アルゼンチン、ペルー、トルコの209/1200型、ベネズエラ）魚雷を搭載している。また、マーク24タイガーフィッシュ（ブラジル、トルコのプレヴェゼ級209/1400）、DM2A3（コロンビア）、ブラックシャーク（チリ）、A184 mod. 3（エクアドル）、[ 6 ] DM2A4（トルコのギュル級209/1400）、マーク37（アルゼンチン）も搭載できる。
ブラジルの潜水艦は、マーク48魚雷の使用を可能にするため、ロッキード・マーティン社製の新しい統合戦闘システムを受け取る予定である。[ 7 ]新しい戦闘システムの試験は、2011年12月にタパジョ島で成功裏に行われた。 [ 8 ]
120セルバッテリー4個は、下部デッキの司令センターの前方と後方に配置され、ボートの排水量の約25%を占めています。[ 2 ]前方と後方のトリムタンクを備えた2つのメインバラストタンクにより、ボートは潜航できます。これらは4基のMTUディーゼルエンジンと4基のAEG発電機によって駆動されます。[ 4 ] AEG電気モーターは、5枚または7枚ブレードのプロペラに直接取り付けられています。
209型潜水艦を運用している国には、アルゼンチン、ブラジル、チリ、コロンビア、エクアドル、エジプト、ギリシャ、インド、インドネシア、イスラエル、ペルー、南アフリカ、韓国、トルコ、ベネズエラなどがある。イランは209型潜水艦6隻を発注していたが、イラン革命後の1979年にホメイニ大師によってキャンセルされた。[ 9 ]最初の使用者はギリシャ海軍で、1971年から1972年にかけて209/1100型（グラフコス級）4隻、1979年に209/1200型（ポセイドン級）4隻を就役させた。ギリシャは老朽化したグラフコス級潜水艦を214型潜水艦（パパニコリス級） 4隻に置き換えており、トルコは初期のアティライ級潜水艦を214型潜水艦6隻に置き換える予定である。 [ 10 ]
2024年初頭の時点で、建造された209型潜水艦のほとんどはまだ現役である。アルゼンチンのARAサン・ルイス は、オーバーホールが不完全なまま1997年に除籍された。ギリシャのグラヴコスは2011年に退役した。トルコのTCGサルドゥライは2014年に、TCGアティライは2016年に退役した。インドネシアのKRIナンガラは 2021年に沈没した。

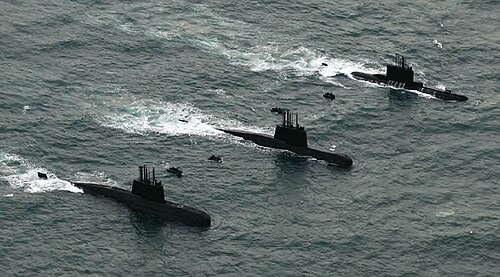

2番目の使用者はアルゼンチンで、1974年に2隻のタイプ209/1200潜水艦（サルタ級）を就役させた。アルゼンチン海軍は、 1984年から1985年の間に就役した2隻のTR-1700級潜水艦（サンタクルス級）でこれらを補完した。フォークランド紛争（1982年）中、ARAサンルイスは哨戒任務を行った。割り当てられた海域に向かう途中、射撃管制コンピューターが故障した。同艦は戦闘海域に進み続け、少なくとも3発の有線誘導式SST-4 mod0魚雷をイギリス艦隊に向けて発射することに成功した。魚雷は様々な問題を抱えており、発射から1分後に誘導線が切断され、魚雷は割り当てられたコースから外れた。戦後、試験により魚雷の電気ジャイロスコープの極性が反転していることが判明し、その結果、アルゼンチンの魚雷在庫全体が完全に改修され、この在庫の一部がMod0からMod1に改造された。この改造は、これらの兵器を製造した会社（AEG）によって行われた。魚雷の問題を除けば、サン・ルイスはほとんど探知されずに哨戒活動を行った。[ 11 ] [ 12 ]
コロンビアは1975年に209/1200型（ピハオ級）潜水艦2隻を就役させた。

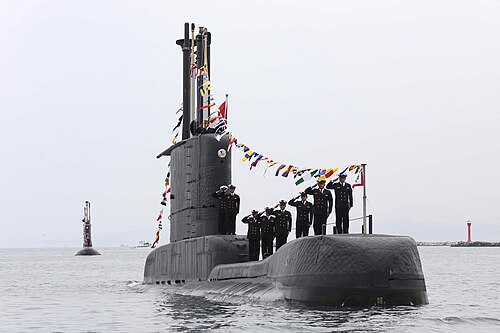

ペルーは1975年に209/1100型（イスレイ級）を2隻、1980年から1983年の間に209/1200型（アンガモス級）を4隻就役させた。

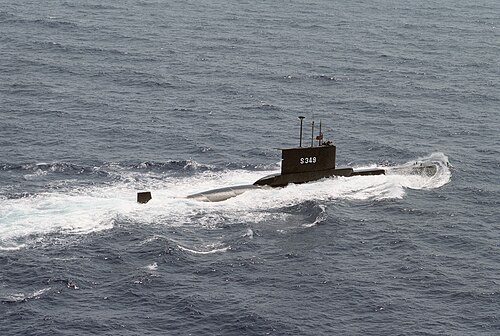

209型潜水艦の最大の運用国はトルコ海軍であり、1976年から1989年にかけて6隻の209/1200型（アティライ級）、1994年から1999年にかけて4隻の209/1400型（プレヴェゼ級）、そして2003年から2007年にかけてさらに4隻の209/1400型（ギュル級）を就役させた。トルコはまた、ドイツ設計の潜水艦を世界で最も多く運用している国でもある。
ベネズエラは1976年から1977年にかけて2隻の209/1300型（サバロ級）を就役させた。 [ 13 ]
エクアドルは1977年から1978年にかけて、209/1700型（シリー級）の潜水艦を2隻発注した。
チリは1984年に209/1400型（トムソン級）潜水艦2隻を発注した。
インドネシアは1981年に209/1300型（チャクラ級）を2隻、2017年から2021年の間に209/1400型（ナガパサ級）を3隻就役させた。
ブラジルは1989年から1999年にかけて3隻の209/1400型（トゥピ級）潜水艦を就役させ、2005年には4隻目を就役させた。後者は設計変更に基づいて建造され、AIPシステムを搭載している。AIPシステムを搭載した5隻目の計画は中止された。
2006年に3隻の209/1400型潜水艦が南アフリカに引き渡され、1隻あたりの費用は2億8500万ドルだった。
インドは1980年代から1990年代にかけて、改良型209/1500型潜水艦を4隻購入した（シシュマール級を参照）。同型潜水艦をさらに2隻購入するオプション契約も計画されたが、実行されなかった。インド国内で建造された同型潜水艦の最後の2隻、INSシャルキ とINSシャンクルは 、 2010年代の改修工事でUGM-84Lハープーン・ブロックIIミサイルも搭載された。
エジプトは当初、2011年に2隻のType-209/1400mod潜水艦を発注し、その後2014年にさらに2隻を発注した。[ 14 ]造船会社TKMSは2012年3月に最初の潜水艦S41（861）の建造を開始し、57ヶ月の建造作業を経て2015年12月に進水した。[ 15 ]エジプト海軍は2016年12月にS41を受領し、2番目の潜水艦S42は同月に進水した。[ 16 ] [ 17 ] 2017年4月、S41はキールからの長い航海の末、母港であるアレクサンドリアに到着し、正式に就役した。海軍基地に到着する前に、S41はエジプト海軍の他の部隊と最初の海軍演習を実施し、艦隊に加わる準備ができていることを確認した。[ 18 ]エジプトの潜水艦は、8基の21インチ（533 mm）魚雷発射管を備え、最大14発のミサイルと魚雷を搭載・発射できるほか、機雷を敷設することもできる。シーヘイクmod 4魚雷とUGM-84LハープーンブロックIIミサイルが搭載される予定である。[ 19 ] [ 20 ]
この潜水艦には、209/1100型、209/1200型、209/1300型、209/1400型、209/1500型の5つの派生型が製造されている。ポルトガル海軍が発注したU-209PNは、実際には214型である。[ 21 ]イスラエル海軍向けに建造された最初の3隻のドルフィン級潜水艦は、大幅に改造・大型化されたものの、209型をベースとしている。
このクラスでは、新型ディーゼルエンジンの搭載など、いくつかの変更が行われ、これらの派生型が誕生しました。南米からの注文に対応するため、新しいエアコンや電子機器が追加されました。一部の派生型では、新しい機器の搭載、居住空間の近代化、航続距離の延長のために、排気量が約50%増加しました。[ 22 ]
リューベックのエンジニアリングコントール（IKL）とハウヴァルツヴェルケ・ドイチェヴェルフト（HDW）のチームは、オーストラリアのコリンズ級潜水艦計画のために、209型潜水艦を大型化した2000型潜水艦を提案した。[ 23 ]この提案された設計は、インド向けの209/1500型潜水艦よりも約500トン重く、コックムス社製の471型潜水艦（ヴェステルイェートランド級潜水艦を大型化したもの）に敗れた。

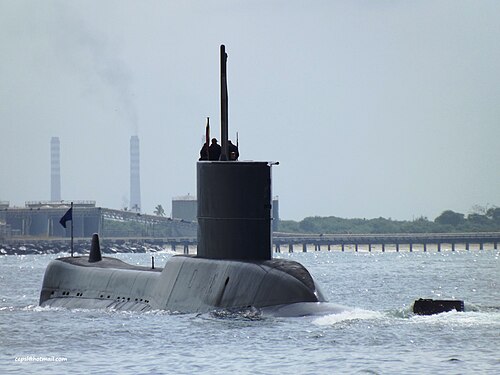

ベネズエラ向けに建造されたサバロ級潜水艦は、1990年代初頭にHDWで行われた近代化改修の際にわずかに延長された。この延長は、ドイツの206型潜水艦に搭載されているモデルに類似した新しいソナードームの追加によるものである。[ 1 ]
ブラジル海軍が建造したトゥピ級は、209/1400型潜水艦の改良型である。全長が0.85メートル（2フィート9インチ）長く、より高出力のディーゼルエンジン、異なる電気モーター、バッテリー、電子機器、センサーが搭載されている。
チリ海軍向けに建造されたトムソン級潜水艦には、魚雷室と機関室に脱出ハッチが備え付けられている。さらに、機械室にアクセスできる後部ハッチが帆に取り付けられている。[ 24 ] これらの潜水艦は、地域の海波の状況に対応するため、より高いマストを備えている。
インドのためにインドが建造したシシュマール級潜水艦は、IKL設計の統合型脱出球を備えている点で独特である。この球には乗組員全員の居住空間と8時間分の空気供給設備がある。[ 25 ]
2004年から2006年にかけて、インドネシアの209/1300型（チャクラ級）潜水艦チャクラは、韓国の大宇造船海洋によって改修された。改修された潜水艦は、新しいバッテリー、オーバーホールされたエンジン、近代化された戦闘システムを特徴としていた。[ 26 ] 2009年、大宇はナンガラの改修の別の注文を獲得し、これは2012年初頭に完了した。[ 27 ] 2回の改修の間、潜水艦の既存のSTN Atlas-Elektronik CSU 3-2ソナースイートは、L-3 ELAC NautikのLOPAS 8300パッシブソナーシステムとKongsberg MSI-90U MK2 CMSに置き換えられた。[ 28 ]
これらの潜水艦を最新の非大気依存推進（AIP）システムでアップグレードすることも可能です。このアップグレードを受ける最初の艦は、ネプチューンIIアップグレード計画の下でギリシャのポセイドン級209/1200型潜水艦3隻となる予定でした。[ 29 ]これらの潜水艦は、制御室の後ろで船体を半分に切断し、 120kWのシーメンスAIPシステムを備えた6m （19フィート8インチ）のプラグを船に追加することでアップグレードされる予定でした。[ 24 ] [ 30 ]この計画は、アルキメデス計画（214型）の中止により2009年に中止されましたが、オケアノス（S118）がアップグレードを完了する前に中止されることはありませんでした。[ 31 ]アルキメデス計画の和解が成立した後、残りの2隻の209型潜水艦をアップグレードする代わりに、2隻の214型潜水艦を追加発注することが決定されましたが、この契約はハウアルツヴェルケ・ドイチェ・ヴェルフトによってキャンセルされました。[ 32 ] [ 33 ]トルコ海軍のアティライ級潜水艦（209 型 1200）のAIPアップグレードも、新型の214型潜水艦の取得を優先して棚上げされた。[ 34 ]
韓国の張保皐級潜水艦（ハングル：장보고급 잠수함、漢字：張保皐級潛水艦）は21世紀に大幅な近代化改修を受けたと報じられており[ 35 ]、改修が実施された場合、国内で開発された1,200トンから1,400トンへの船体延長と、国内で開発された魚雷音響対抗措置（TACM）の設置が含まれるはずだった。[ 36 ] 1990年代後半の韓国の経済問題により、一部のアップグレードが影響を受けたり変更されたりした可能性があり、1,500トンのAIP搭載潜水艦9隻の取得や、1,200トンの潜水艦6隻を1,500トンのAIP搭載潜水艦にアップグレードする計画が変更された。[ 36 ] [ 37 ] [ 38 ]ただし、1,800トンの214型AIP潜水艦9隻を取得するというより野心的な計画は、1999年の韓国経済の急速な回復に助けられ、維持され、進行中である。[ 39 ]この計画は、同型潜水艦すべてが就役予定の2018年に完了すると報じられている。LIG Nex1は韓国海軍の特定されていない潜水艦タイプ向けにTACMの生産も開始し、2000年に開発を完了した。[ 40 ] [ 41 ]潜水艦にサブハープーン発射能力を装備することはアップグレードの一部であり、[ 36 ] 2008年までにいくつかの潜水艦で実施されたようだ。[ 6 ] [ 42 ] [ 43 ]ホワイトシャーク重魚雷を装備でき、 [ 40 ] [ 44 ]後には潜水艦発射型ヘソン対艦ミサイルを装備できる可能性がある。[ 45 ] [ 46 ] AIPと側面アレイソナーは将来の近代化のために計画されている。[ 47 ]
2011年12月、大宇はインドネシア向けに1,400トン級の張保号（ナガパサ級）潜水艦3隻を10億7,000万ドルで建造する契約を獲得した。[ 48 ]潜水艦の建造は2012年1月に開始され、2015年と2016年に引き渡され、2018年前半に就役する予定である。魚雷と誘導ミサイルが装備される。[ 49 ]これらの潜水艦は、インドネシアの改修された209/1300型よりも大きく、より先進的な韓国独自のモデルであると説明されている。[ 50 ]当初、提供される潜水艦は韓国海軍の現役潜水艦となる予定だった。[ 51 ]ドイツ企業の関与なしに売却が行われる。[ 52 ]現在、ドイツ以外で209型潜水艦を独自に売りに出しているのは韓国だけである。インドネシアには、トルコ（SSM - 国防産業次官府）とドイツ（HDW/ティッセンクルップ）の企業グループが製造したライセンス生産の209型潜水艦2隻も提案されており、その取引は10億ドル相当と報じられている。[ 53 ] SSMは、新しい潜水艦が完成するまでの間、209型潜水艦のリースも提案していた。[ 52 ]この提案はその後、DSME潜水艦契約に取って代わられた。3隻の新しい潜水艦には、コングスベルグMSI-90U MK2戦闘システム、インドラのペガソRESMシステム、アリエス-S LPIレーダーが搭載される予定である。[ 54 ]
