マーク37魚雷

マーク37魚雷

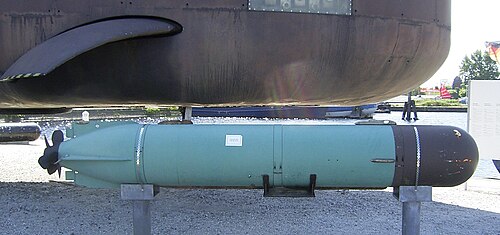

ヴィルヘルムスハーフェンのドイツ海洋博物館にあるマーク37魚雷
タイプ	音響魚雷[1]
原産地	アメリカ合衆国
サービス履歴
使用中	1956年[1] -1972年
使用者	アメリカ海軍 イスラエル 海軍 オランダ海軍
生産履歴
デザイナー	ウェスティングハウス・エレクトリック[1]ハーバード大学 水中音響研究所ペンシルベニア州立大学兵器研究所
設計	1946年[1]
メーカー	海軍兵器基地森林公園[1]
バリエーション	マーク 37 モッド 1 [1] マーク 37 モッド 2 マーク 37 モッド 3 NT37C NT37D NT37E NT37F
仕様
質量	1,430ポンド（650kg）[1]
長さ	135インチ（3.4メートル）[1]
直径	19インチ（480 mm）[1] （21インチガイドレール）
有効射程距離	17ノットで23,000ヤード（21 km）、26ノットで10,000ヤード（9.1 km）
弾頭	Mk 37 Mod 0、HBX -3 [1]
弾頭重量	330ポンド[1]
爆発 メカニズム	Mk 19 コンタクトエクスプローダー
エンジン	電気[1]
最高速度	17ノット（時速31km）、26ノット（時速48km）
ガイダンス システム	ジャイロスコープ（初期）、パッシブソナー（巡航）、ドップラーアクティブソナーホーミング（末端）[1]
発射 台	潜水艦[1]

マーク37魚雷は、第二次世界大戦後にアメリカ海軍向けに開発された電気推進式の魚雷である。1950年代初頭にアメリカ海軍に配備され、3,300基以上が生産された。1970年代にアメリカ海軍での運用は段階的に終了し、備蓄は外国海軍に売却された。

1946年にウェスティングハウス社によって開発が開始された。主にパッシブホーミングの マーク27 ^[2]のコンセプトをベースに、改良されたマーク18でテストされたアクティブホーミングシステムと新しい魚雷本体を追加した。1955年から1956年にかけて、開発テスト用に30本の魚雷が製造され、その後すぐに大量生産が開始された^{[3] 。}

電気推進のため、魚雷は加圧空気で射出する代わりに発射管からスムーズに泳ぎ出すことができ、発射時の音響特性が大幅に低減された。魚雷が泳ぎ出す際に周囲に水が流れるようにするため、直径19インチの魚雷には厚さ1インチのガイドスタッドがいくつか取り付けられていたが、このガイドスタッドは21インチ魚雷発射管でのみ使用できるように設計されていた。^[4]

Mk37 mod 0 魚雷の誘導は、軌道の初期段階ではジャイロスコープ制御によって行われ、ジャイロ制御は直進とパッシブソナーホーミングシステムを実現し、最後の 700 ヤード (640 m) では、 60 kHz で動作する磁歪トランスデューサーを備えたドップラー対応のアクティブソナーホーミングによって行われました。電子機器は小型真空管をベースにしており、後に固体半導体デバイスが採用 されました。

mod 1 魚雷は mod 0 魚雷よりも長く、遅く、重いが、目標捕捉能力が優れており、機敏な潜水艦を迎撃する能力も高かった。有線誘導を採用していた。

Mk37 魚雷は、速度が 20 ノット (37 km/h) 以下、深度が 1,000 フィート (300 m) 以下の目標に対して高い効率を発揮しました。より高速でより深度が深い潜水艦が登場するにつれて、新しい魚雷が開発されました。そのうち、NT37C、D、E、F は Mk37 の設計に基づいています。

1967 年、mod 0 は mod 3 として、mod 1 は mod 2 として改修が開始されました。これらの改修には、磁歪トランスデューサーを圧電トランスデューサーに交換するなど多くの変更が含まれ、深度が増しても感度が低下することなく、ターゲット捕捉範囲が 700 ヤード (640 メートル) から 1,000 ヤード (910 メートル) に拡大されました。

魚雷にはマーク46銀亜鉛電池が使用されていました。この電池は過熱しやすく、時々発火したり爆発したりすることが知られていました。練習用魚雷には充電式二次電池が使用されていました。

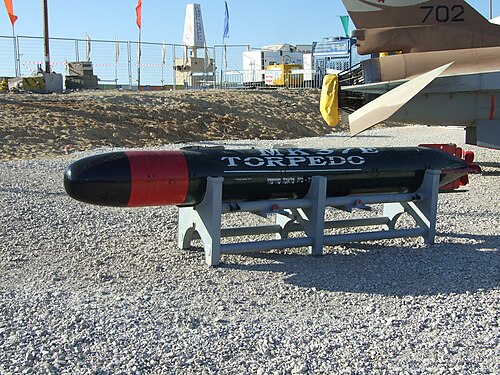

マーク37は長い間、米国の潜水艦発射型対潜水艦魚雷の主力であった。 1972年以降、マーク48に置き換えられた。その後、残りの在庫は、真空管誘導システムをソリッドステート電子機器に置き換え、電気推進を液体一液推進剤に置き換えた後、NT-37Cとして再構築され、イスラエルを含むいくつかの国に販売された。^[5]

Mk 67潜水艦発射移動機雷は、Mark 37魚雷の本体をベースとしている。1983年に就役し、通常は設置した船舶がアクセスできない水路、港、浅瀬、その他の区域を10マイル^[要説明]泳いで通過することができる。目標区域に到達した後、海底に沈み、従来設置された影響機雷のように機能する。Mk 67弾頭の爆発装置はコンピューター化されており、磁気、音響、圧力センサーを組み込んでいる。^[6]

• 動力源: マーク46銀亜鉛電池、2速電動モーター
• 長さ: 135インチ (340 cm) (mod.0)、161インチ (410 cm) (mod.1) ^[5]
• 重量: 1,430ポンド (650 kg) (mod.0)、1,660ポンド (750 kg) (mod.1) ^[5]
• 直径：19インチ（48cm）^[5]
• 航続距離: 17ノットで23,000ヤード (21 km)、26ノットで10,000ヤード (9.1 km)
• 深さ: 1,000 フィート (300 メートル)
• 速度: 17ノット (31 km/h)、26ノット (48 km/h)
• 誘導システム: アクティブ/パッシブソナーホーミング; 目標から約700ヤード (640 m) まではパッシブ、その後アクティブ; ワイヤー誘導付きmod.1 ^[5]
• 弾頭: 330ポンド (150 kg) HBX -3高性能爆薬、接触式爆発装置付き
• 配備日: 1957年^[5]
