| 東映5300系 | |
|---|---|

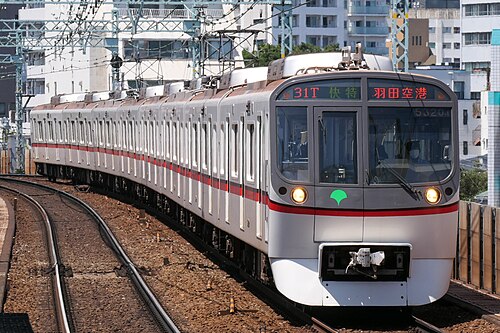

 2021年7月の都営5300系電車 | |
| 使用中 | 1991–2023 |
| メーカー | 川崎重工業、日本車両、近畿車両、日立製作所 |
| 交換 | 東映5000系 |
| 構築済み | 1990–1998 |
| 入隊 | 1991年3月31日 |
| 廃棄 | 2018–2024 |
| 建造数 | 216台（27セット） |
| 使用中の数 | なし |
| 廃棄された番号 | 208台（26セット） |
| 後継 | 東映5500系 |
| 形成 | 1編成あたり8両 |
| 艦隊数 | 5301–5327 |
| オペレーター | 東京都交通局 |
| デポ | 馬込 |
| 運行路線 | |
| 仕様 | |
| 車体構造 | アルミニウム |
| 車の長さ | 18メートル（59フィート1インチ） |
| 幅 | 2.78 m (9 フィート 1 インチ) |
| 身長 | 4.05 m (13 フィート 3 インチ) (パンタグラフ上昇時) 3.6 m (11 フィート 10 インチ) (パンタグラフ下降時) |
| ドア | 片側3組 |
| 最高速度 |
|
| 重さ | 242 t (238 長トン、267 短トン) |
| 牽引システム | GTO – VVVF (三菱電機) |
| トラクションモーター | 4 × 165kW（221馬力）または180kW（240馬力）[a] 3相交流誘導モーター（三菱電機） |
| 出力 | 2.64 MW (3,540 hp) または 2.88 MW (3,860 hp) [a] |
| 伝染 ; 感染 | ウェスティングハウス・ナタールドライブ、 ギア比: 6.0625 |
| 加速度 | 0.92 m/s 2 (2.1 mph/s) |
| 減速 |
|
| 電気システム | 1,500 V DC 架空線 |
| 集電装置 | パンタグラフ |
| ボギー | KD302、KD302A |
| ブレーキシステム | 電子制御空気ブレーキ、回生ブレーキ |
| 安全システム | C-ATS |
| カップリングシステム | ジャニーカプラー |
| 軌道ゲージ | 1,435 mm（4フィート 8+1 ⁄ 2 インチ）標準ゲージ |
都営5300形（とうえい5300がた）は、東京都交通局（都営）が都営浅草線で運行し、東京で直通運転を行っていた電車である。1990年から1998年にかけて、川崎重工業、日本車輛、キンキ車輛、[3]日立製作所によって合計27編成の8両編成（216両）が製造された。
この車両は、北総公団線直通運転開始に伴い、1991年3月31日に運行開始され、1960年の開業以来浅草線で使用されてきた5000系車両を置き換えることとなった。5300系は、新型5500系車両導入に伴い、2018年から2023年2月までの間、廃止された[4]。
形成
車両は27編成の8両編成で構成され、4両の動力車（「M」）と4両の非動力付きトレーラー（「T」）車、そして南端に1号車が配置されていた。[5]
- 3号車と6号車にはそれぞれ菱形パンタグラフが2基ずつ搭載されていた。[5]
- 3号車は「弱冷房」車両に指定された。[5]
インテリア
乗客用設備は全車両縦長のバケットシートで構成されていた。各乗客ドアの上にはLEDの乗客情報ディスプレイが設置されていた。当初はドアの上に照明付きの路線図が設置されていたが、最終的には従来の路線図に置き換えられた。[6]
-

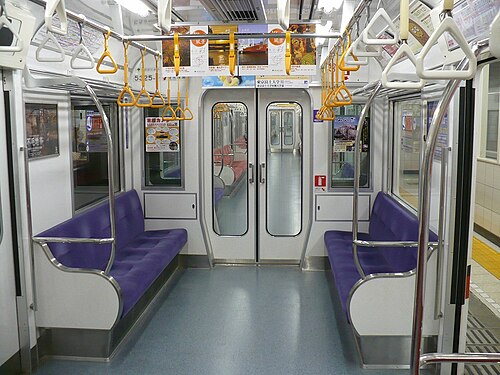

インテリア -

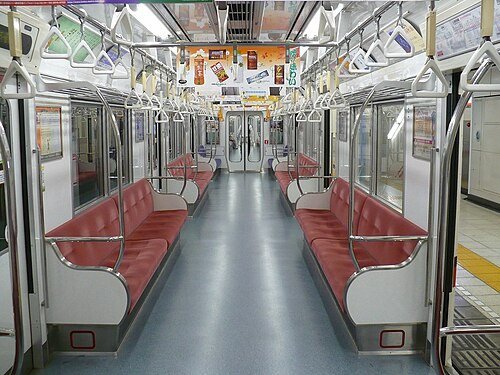

優先席 -

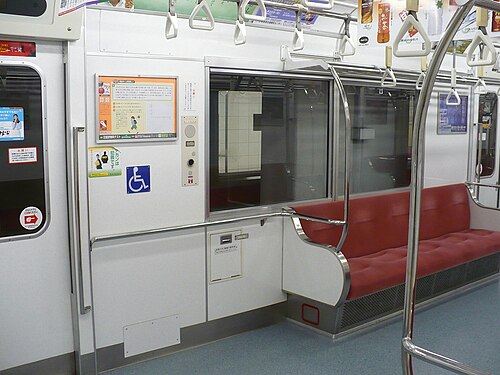

車椅子スペース -

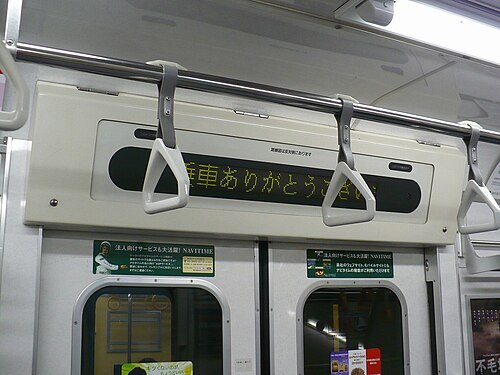

ドア上部のLED情報ディスプレイ
歴史
5300系は、北総公団線（現・北総線）の浅草線直通運転開始に伴う輸送力増強と、1960年の開業以来同線で使用されてきた老朽化した都営地下鉄5000系電車の置き換えを目的として、1991年3月31日に導入された。 [7] 1994年以降に製造された編成（5315編成以降[1] ：131 ）は、先頭部のスカートが延長された。[7]
-
オリジナルのフロントエンドスタイリング -
後期フロントエンドスタイリング
1995年に京急線の最高速度が引き上げられ、品川駅と横浜駅の間で時速120キロメートル（75マイル）での運転が可能になった後、5300シリーズセット（5327）は、そのような運転をサポートするために定格出力180kWまたは240馬力[1]にアップグレードされた牽引モーターを搭載し、1998年に運行を開始しました 。残りの車両もそれに応じて改造する計画がありましたが、実現しませんでした。[6]
退職
都営地下鉄5500系の新型車両導入に伴い、[8] 2018年7月27日より車両撤去が始まり、5301編成が最初に撤去され、同年8月1日に廃車となった。[9]最後の車両である5320編成は、[7] 2023年2月に営業運転を終了した。[4]
ギャラリー
-
5300系の台車 -
5300シリーズに使用されているVVVFインバータ -

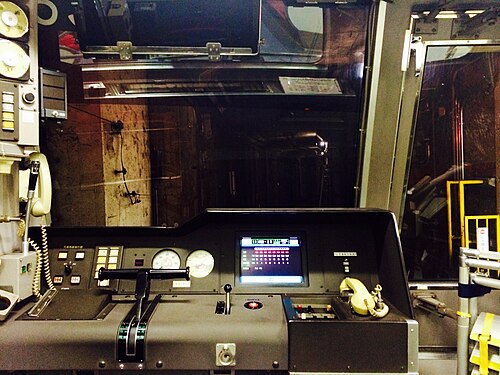

5300系の運転台 -

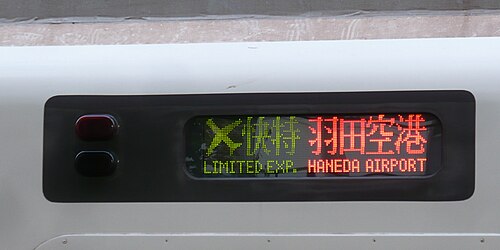

空港特急「羽田空港行き」の5300系をLEDで表示 -

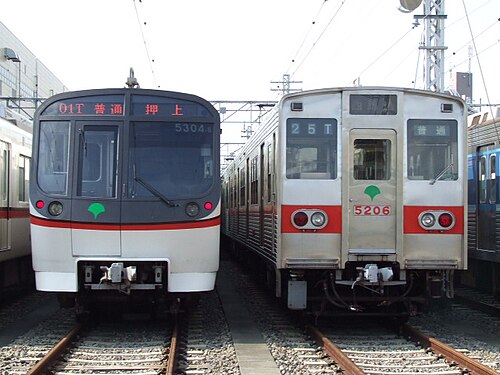

初期の東映5300系と古い東映5200系。5200系は2006年に引退した。 -
