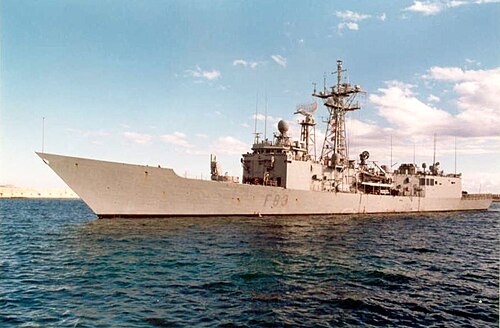

スペインのフリゲート艦ヌマンシア

	ヌマンシア
歴史
スペイン
名前	ヌマンシア
ビルダー	バザン
横たわった	1986年1月8日
発売	1987年1月29日
委託	1989年11月17日
母港	ロタ、カディス
識別	MMSI番号: 224964000; コールサイン: EBFN; ペナント番号：F83;
状態	現役
一般的な特徴
クラスとタイプ	サンタマリア級フリゲート
変位	3,160 t（3,110長トン）標準
長さ	138.8 メートル (455 フィート 5 インチ)
ビーム	14.3 メートル (46 フィート 11 インチ)
下書き	最大6.6m（21フィート8インチ）
推進	ゼネラルエレクトリック LM2500-30 ガスタービン2 基、単軸および可変ピッチプロペラにより 41,000 shp (31 MW) を発電; 補助推進装置2 基、操縦およびドッキング用の350 hp (260 kW) 格納式電動方位スラスター。;
スピード	29ノット（時速54km、時速33マイル）
補体	223
センサーと; 処理システム	レーダー: AN/SPS-49 (V)4 2次元航空捜索 (F-85およびF-86では(V)5)、RAN-12L (RAN-30に置き換えられる) 2次元低地平線航空捜索レーダー (メロカ用)、SPS-55 地表捜索レーダー、Mk 92射撃管制システム、; ソナー: SQS-56、SQR-19(V) 曳航式アレイ (F-85 および F-86 では -19(V)2)、; 射撃管制： Mk 13武器管制、Mk 92およびSPG-60 STIRミサイル管制、SQQ-89 ASW;
電子戦; とデコイ	ネットチュネル（F-85 & F-86: Mk-3000）迎撃、SLQ-25 ニキシー、Mk36 SROC デコイランチャー
武装	40発の弾倉を備えた単腕式Mk 13ミサイルランチャー1基（SM-1MR対空/艦ミサイル32発とハープーン対艦ミサイル8発を搭載可能）; 2 ×三連装マーク 32 ASW魚雷発射管、マーク 46 Mod 5対潜魚雷; 1 × OTO メララ 76 mm/62 cal.海軍砲; 1 × 20 mm メロカ 12 バレル CIWS システム;
搭載航空機	シコルスキー SH-60B シーホークLAMPS III ヘリコプター2 機

ヌマンシア(F83)は、アメリカのオリバー・ハザード・ペリー級の設計を基にした、スペイン海軍のサンタ・マリア級フリゲート艦6隻のうちの3番艦である。このフリゲート艦はスペインのバザン社で建造され、1986年1月8日に起工、 1987年1月29日に進水し、1989年11月17日にスペイン海軍に就役した。ロタを拠点とするヌマンシアは、アタランタ作戦の一環としてソマリアの海賊と戦うためにインド洋に展開され、ソフィア作戦の一環として移民の違法な人身売買を阻止するために地中海に。

デザインと説明

サンタマリア級は、アメリカのオリバー・ハザード・ペリー級をベースにした6隻のミサイルフリゲート艦のシリーズである。^[1]オリバー・ハザード・ペリー級は、対空戦（AAW）プラットフォームと対潜水艦（ASW）および対水上戦能力を維持しながら、ユニットコストを削減する方法として考案された。^[2]オリバー・ハザード・ペリー級には、短船体と長船体の2つの形式があり、サンタマリア級は後者で、将来の改造に備えて上部の重量を増やすことができるように船幅が追加されている。 ^[3]このクラスは2つのバッチで製造され、最初の4隻はバッチ1から、最後の2隻はバッチ2から製造された。最初のバッチの艦艇の排水量は、軽量で2,851 t (2,806長トン)、標準で 3,160 t (3,110 長トン)、満載で 4,017 t (3,954 長トン) でした。2 番目のバッチは軽量および標準排水量は同じで、満載排水量は 4,107 t (4,042 長トン) です。フリゲート艦の全長は 138.8 メートル (455 フィート 5 インチ)、水線高は125.9 メートル (413 フィート 1 インチ) 、全幅は 14.3 メートル (46 フィート 11 インチ)、標準喫水は 4.52 メートル (14 フィート 10 インチ)、ソナードームでの最大喫水は6.6 メートル (21 フィート 8 インチ) です。^[4]船には13人の士官を含む223人の船員が乗船している。^[1]

サンタマリア級は、ゼネラル・エレクトリック社製 LM2500 ガスタービン2 基で駆動する可変ピッチプロペラで推進され、41,000軸馬力(31,000 kW ) を発生し、最高速度 29ノット(54 km/h、33 mph) を実現します。このフリゲート艦は 587 t (578 ロングトン、647 ショートトン) の燃料を搭載し、航続距離は18 ノット (33 km/h、21 mph) ^[4]で 5,000海里 (9,300 km、5,800 mi)、20 ノット (37 km/h、23 mph) で 4,500 海里 (8,300 km、5,200 mi) です。^[1]船舶には1,000kWのカトー・アリソン114-DOOLディーゼル発電機が4台搭載されており、合計4,000kWの発電が可能。これにより、260kW（350 馬力）の格納式回転補助推進モーター2台に電力を供給できる。^[4]船舶にはフィンスタビライザーが装備されている。^[1]

武装とセンサー

サンタマリア級フリゲート艦は、 32 発のSM-1MR 対空/艦ミサイルと 8 発のハープーン対艦ミサイルを装填できる40 発マガジンを備えた単装式Mk 13 ミサイルランチャーを装備しています。ハープーンミサイルは、227 キログラム (500 ポンド) の弾頭を搭載し、マッハ0.9 で 50 海里 (93 km、58 マイル) の射程を持ちます。 SM-1Rミサイルの射程はマッハ2で20.5海里（38.0km）である。また、艦艇にはOTOメラーラ76mm（3.0インチ）/62口径艦砲1門が搭載されており、毎分85発を最長8.7海里（16.1km）まで発射することができ、各砲弾は6kg（13ポンド）の弾頭を搭載している。^[1]^[a] AAW防御用には、メロカ20mm（0.79インチ）/120口径12連装近接防御火器システム（CIWS）1門を搭載しており、毎分3,600発を最長2km（1.2マイル）まで発射することができる。ASW用には、 Mod 5 Mark 46魚雷用の3連装 Mark 32 魚雷発射管2基を搭載している。^[1]

艦艇にはAN/SPS-49 (V)4 2次元航空捜索レーダー、メロカCIWS用のRAN-12L（RAN-30に代替中）2次元低水平線航空捜索レーダー、SPS-55水上捜索レーダー、Mk 92火器管制レーダーが装備されている。対潜水艦にはSQS-56ソナーとSQR-19(V)曳航式レーダーが搭載されている。火器管制にはMk 13兵器管制、Mk 92およびSPG-60 STIRミサイル管制、SQQ-89対潜水艦システムが搭載されている。電子戦にはネットンエル迎撃システム、SLQ-25ニキシー曳航式魚雷デコイ、Mk36 SROCデコイランチャーが搭載されている。^[4]

航空機

オリバー・ハザード・ペリー級の長胴型であるサンタ・マリア級フリゲート艦には、最大2機のシコルスキーSH-60Bシーホーク軽空挺多目的システム（LAMPS）IIIヘリコプターを収容できる2つの格納庫があるが、通常は1機しか搭載されない。後部にあるヘリコプターデッキには、LAMPSヘリコプターを取り扱うために設計されたRASTヘリコプターデッキハンドリングシステムが装備されている。^[4]

建設とキャリア

このフリゲート艦は1977年6月29日に発注され、1986年1月8日にスペインのフェロルにあるイザール造船所で起工された。^{[1]スペイン海軍が新しい}航空母艦の建造に集中するためフリゲート艦の建造を延期したため、建造は遅れた。^[5]ヌマンシアは1987年1月29日に進水し、1989年11月17日に就役した。 ^[1]この艦は第41護衛隊の一部としてスペインのロタを母港としている。 ^[4]

2009年4月27日、ヌマンシアは短い追跡の末、クルーズ船MSCメロディーに乗り込もうとしたソマリアの海賊9人を捕らえた。 ^[6] 2013年3月から8月まで、ヌマンシアはアタランタ作戦の一環としてインド洋に展開した。^{[7] 2016年には、このフリゲート艦は}ソフィア作戦の一環として展開し、地中海での違法な移民密輸を阻止した。^[8] 2022年、ヌマンシアはインド洋に戻り、アタランタ作戦の一環としてその地域で食糧支援船を護衛した。^[9]

注記

^ /62 は 口径で表した銃の長さを指します。 /62 銃は銃身の直径の 62 倍の長さです。

引用

^ abcdefgh Saunders 2009、745ページ。
^ ガーディナー、チャンブリー、バズボン、1995 年、p. 600。
^ ガーディナー、チャンブリー、バズボン、1995 年、436、600 ページ。
^ abcdef Wertheim 2013、672ページ。
^ ガーディナー、チャンブリー、バズボン、1995 年、p. 436.
^ “La fragata española 'Numancia' apresa a 9 piratas somalíes acusados de atacar un crucero italiano” [スペインのフリゲート艦「ヌマンシア」がイタリアのクルーズ船を攻撃した疑いでソマリア海賊9人を逮捕] (スペイン語)。 rtve.es。 2009 年 4 月 27 日。2014 年11 月 17 日に取得。
^ 「スペインのフリゲート艦ヌマンシアが帰国」Naval Today 2013年8月26日。 2023年3月30日閲覧。
^ “La fragata Numancia vuelve a Rota tras cuatro meses en la operación Sophia” [フリゲート艦ヌマンシアはソフィア作戦での 4 か月を経てロタに帰還]。エル・コレオ・デ・アンダルシア（スペイン語）。 2016 年 5 月 28 日。2023 年3 月 30 日に取得。
^ “La fragata "Numancia" regresa a la Base Naval de Rota tras cinco mese como buque insignia en la Operación Atalanta" [フリゲート艦「ヌマンシア」がアタランタ作戦の旗艦として5か月を経てロタ海軍基地に帰還]。Defensa.com (スペイン語)。 2022 年 11 月 26 日。2023 年3 月 30 日に取得。

参考文献

ガーディナー、ロバート、チャンブリー、スティーブン、ブズボン、プシェミスワフ編 (1995)。コンウェイの『世界の戦闘艦 1947-1995』。メリーランド州アナポリス：海軍研究所出版。ISBN 1-55750-132-7。
サンダース、スティーブン編（2009年）。ジェーンズ・ファイティング・シップス 2009-2010（第112版）。バージニア州アレクサンドリア：ジェーンズ・インフォメーション・グループ社。ISBN 978-0-7106-2888-6。
ワートハイム、エリック編 (2013)。海軍研究所による世界の戦闘艦隊ガイド(第 16 版)。メリーランド州アナポリス: 海軍研究所出版。ISBN 9-7-815911-4954-5。
