サンタマリア級フリゲート

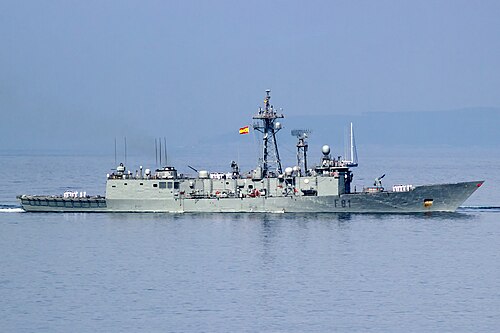

2017年、同クラスの名船「サンタ・マリア」 。
クラスの概要
名前	サンタマリアクラス
ビルダー	バザン、フェロル、スペイン
オペレーター	スペイン海軍
先行	バレアレス級
後継者	F110クラス
構築済み	1982–1994
委託中	1986年～現在
計画中	6
完了	6
アクティブ	6
一般的な特徴
タイプ	ミサイルフリゲート艦
変位	3,160 t（3,110長トン）標準
長さ	138.8 メートル (455 フィート 5 インチ)
ビーム	14.3 メートル (46 フィート 11 インチ)
下書き	最大6.6m（21フィート8インチ）
推進	ゼネラルエレクトリック LM2500-30 ガスタービン2 基、単軸および可変ピッチプロペラにより 41,000 shp (31 MW) を発電 補助推進装置2 基、操縦およびドッキング用の350  hp (260 kW) 格納式電動方位スラスター。
スピード	29ノット（時速54km、時速33マイル）
補体	223
センサーと 処理システム	レーダー: AN/SPS-49 (V)4 2次元航空捜索 (F-85およびF-86では(V)5)、RAN-12L (RAN-30に置き換えられる) 2次元低地平線航空捜索レーダー (メロカ用)、SPS-55 表面捜索レーダー、Mk 92射撃管制システム、 ソナー: SQS-56、SQR-19(V) 曳航式アレイ (F-85 および F-86 では -19(V)2)、 射撃管制： Mk 13武器管制、Mk 92およびSPG-60 STIRミサイル管制、SQQ-89 ASW
電子戦 とデコイ	ネットチュネル（F-85 & F-86: Mk-3000）迎撃、SLQ-25 ニキシー、Mk36 SROC デコイ ランチャー
武装	40発の弾倉を備えた単腕式Mk 13ミサイルランチャー1基（SM-1MR対空/艦ミサイル32発とハープーン対艦ミサイル8発を搭載可能） 2 ×三連装マーク 32 ASW魚雷発射管、マーク 46 Mod 5対潜魚雷 1 × OTO メララ 76 mm/62 cal.海軍砲 1 × 20 mm メロカ 12 バレル CIWS システム
搭載航空機	シコルスキー SH-60B シーホークLAMPS III ヘリコプター2 機

サンタ・マリア級ミサイルフリゲート艦は、スペイン海軍がアメリカのオリバー・ハザード・ペリー級フリゲート艦をベースとした6隻の軍艦に付けた呼称である。スペイン艦は若干艦幅が広く、将来の改良に備えて重量の余裕を持たせて建造された。基本モデルからのその他の変更点としては、ファランクスをメロカに置き換えたこと、メロカCIWSマウントを狙う海面浮上機に対して低水平線をカバーするRAN-12L航空捜索レーダーの搭載などがある。スペインで建造されたイタリアのネットゥーノをベースとしたネットゥーネルEWスイートは、アメリカの艦船に装備されていたSLQ-32システムに取って代わった。最初の艦であるサンタ・マリアは1986年に就役した。

これらは2028年頃から 新しいボニファス級に置き換えられる予定です。

サンタマリア級は、アメリカのオリバー・ハザード・ペリー級をベースとした6隻のミサイルフリゲート艦シリーズである。^[1]オリバー・ハザード・ペリー級は、対空戦（AAW）プラットフォームと対潜水艦（ASW）および対水上戦能力を維持しながら、ユニットコストを削減する方法として考案された。^[2]オリバー・ハザード・ペリー級には、短船体と長船体の2つの形式があり、サンタマリア級は、将来の改造に備えて上部の重量を増やすことができるように船幅を追加した長船体である。 ^{[3] [2]}このクラスは2つのバッチで製造され、最初の4隻はバッチ1で、最後の2隻はバッチ2であった。最初のバッチの艦艇の排水量は、軽量で2,851 t (2,806長トン)、標準で 3,160 t (3,110 長トン)、満載で 4,017 t (3,954 長トン) です。2 番目のバッチは軽量および標準排水量は同じで、満載排水量は 4,107 t (4,042 長トン) です。フリゲート艦は全長138.8 メートル (455 フィート 5 インチ)、水線高125.9 メートル (413 フィート 1 インチ) 、全幅 14.3 メートル (46 フィート 11 インチ)、標準喫水4.52 メートル (14 フィート 10 インチ)、ソナードームでの最大喫水6.6 メートル (21 フィート 8 インチ) です。^[4]船には13人の士官を含む223人の船員が乗船している。^[1]

サンタマリア級は、ゼネラル・エレクトリック社製 LM2500ガスタービン2 基で駆動する可変ピッチプロペラで推進され、 41,000軸馬力(31,000  kW ) を発生し、最高速度 29ノット(54 km/h、33 mph) を実現します。このフリゲート艦は 587 t (578 ロングトン、647 ショートトン) の燃料を搭載し、航続距離は18 ノット (33 km/h、21 mph) ^[4]で 5,000海里 (9,300 km、5,800 mi)、20 ノット (37 km/h、23 mph) で 4,500 海里 (8,300 km、5,200 mi) です。^[1]船舶には1,000kWのカトー・アリソン114-DOOLディーゼル発電機が4台搭載されており、合計4,000kWの発電が可能。これにより、260kW（350 馬力）の格納式回転補助推進モーター2台に電力を供給できる。^[4]船舶にはフィンスタビライザーが装備されている。^[1]

サンタマリア級フリゲート艦は、 32 発のSM-1MR対空/艦ミサイルと 8 発のハープーン対艦ミサイルを装填できる40 発マガジンを備えた単装式Mk 13 ミサイルランチャーを装備しています。ハープーン ミサイルは、227 キログラム (500 ポンド) の弾頭を搭載し、マッハ0.9 で 50 海里 (93 km、58 マイル) の射程を持ちます。 SM-1Rミサイルの射程はマッハ2で20.5海里（38.0km）である。また、艦艇にはOTOメラーラ76mm（3.0インチ）/62口径艦砲1門が搭載されており、毎分85発を最長8.7海里（16.1km）まで発射することができ、各砲弾は6kg（13ポンド）の弾頭を搭載している。^{[1] [a]} AAW防御用には、メロカ20mm（0.79インチ）/120口径12連装近接防御火器システム（CIWS）1門を搭載しており、毎分3,600発を最長2km（1.2マイル）まで発射することができる。ASW用には、 Mod 5 Mark 46魚雷用の3連装Mark 32魚雷発射管2基を搭載している。^[1]

艦艇には、AN/SPS-49 (V)4 2-D 航空捜索（ナバラ島とカナリア島では (V)5 ）レーダー、メロカ CIWS 用の RAN-12L（RAN-30 に代替中）2-D 低水平線航空捜索レーダー、SPS-55 水上捜索レーダー、および Mk 92 火器管制レーダーが装備されている。ASW 用には、SQS-56ソナー、SQR-19(V) 曳航式アレイ（ナバラ島とカナリア島では -19(V)2 ）が艦艇に装備されている。火器管制用には、Mk 13火器管制、Mk 92 および SPG-60 STIR ミサイル管制、SQQ-89 ASW システムが搭載されている。電子戦用としては、ネットンネル（ナバラとカナリア：Mk-3000）迎撃ミサイル、SLQ-25ニキシー曳航式魚雷デコイ、Mk36 SROCデコイランチャーを保有している。^[4]

オリバー・ハザード・ペリー級の長胴型であるサンタ・マリア級フリゲート艦には、最大2機のシコルスキーSH-60Bシーホーク軽空挺多目的システム（LAMPS）IIIヘリコプターを収容できる2つの格納庫があるが、通常は1機しか搭載されない。後部にあるヘリコプターデッキには、LAMPSヘリコプターを取り扱うために設計されたRASTヘリコプターデッキハンドリングシステムが装備されている。^[4]

最初の3隻は1977年6月29日に発注された。スペイン海軍が新しい航空母艦の建造に集中するためフリゲート艦の建造を延期したため、建造は遅れた。4隻目の船体は1986年6月19日に発注され、最後の2隻は1989年12月26日に発注された。サンタ・マリアは1986年に就役した同型艦の最初の1隻であった。 ^[3] 1991年8月、 サンタ・マリアはイラクのクウェート侵攻後、国際軍の一員としてペルシャ湾と紅海に展開したスペイン艦艇の1隻となった。その後、 11月に姉妹艦のヌマンシアに交代した。 ^{[5] 1994年までに6隻すべてが活動し、第41護衛隊の一部として}スペインのロタを母港としている。^[4]

• フリードマン、ノーマン (1995)。「アメリカ合衆国」。ガーディナー、ロバート (編)。コンウェイの『世界の戦闘艦 1947-1995』。メリーランド州アナポリス: 海軍研究所出版。pp. 544-634。ISBN 1-55750-132-7。
• サンダース、スティーブン編（2009年）。ジェーンズ・ファイティング・シップス 2009-2010（第112版）。バージニア州アレクサンドリア：ジェーンズ・インフォメーション・グループ社。ISBN 978-0-7106-2888-6。
• スタートン、イアン (1995)。「スペイン」。ガーディナー、ロバート (編)。コンウェイの『世界の戦闘艦 1947-1995』。メリーランド州アナポリス: 海軍研究所出版。pp. 427-441。ISBN 1-55750-132-7。
• ワートハイム、エリック編 (2013)。海軍研究所による世界の戦闘艦隊ガイド(第 16 版)。メリーランド州アナポリス: 海軍研究所出版。ISBN 9-7-815911-4954-5。
