ピンファイアカートリッジ

ピンファイア（またはピンファイア）は、銃器で使用される旧式の金属製薬莢の一種で 、薬莢の底から放射状に突き出た小さなピンを叩くことで起爆剤に点火する。 1832年にフランス人のカジミール・ルフォーシューによって発明されたが^{[1] 、1835年に特許を取得[2]}され、銃器の装填と発射のプロセスを迅速化する金属製薬莢の最も初期の実用的な設計の1つであった。その歴史は、最終的にすべての前装式銃器に取って代わる後装式銃器の開発と密接に関連している。

この薬莢には小さなピンが付いており、これを叩くと起爆剤に点火して発射プロセスが開始されます。当初は特にイギリスの銃使用者から抵抗がありましたが、 1851 年の大博覧会の後、ピンファイア薬莢は人気を博しました。その利点には、パーカッション式武器よりも装填が簡単で速いこと、濡れた状態でも確実に発射できることなどがありました。しかし、装填が速く安全で信頼性の高いリムファイア薬莢やセンターファイア薬莢の導入により、ピンファイア薬莢は時代遅れになりました。今日、ヴィンテージ武器の愛好家は、アンティーク銃器で使用するために、現代の材料からピンファイア薬莢を作成することがよくあります。

スイスの銃器製造者サミュエル・ジョアンヌ・パウリーは、 1812年に最初の後装式薬莢の特許を取得しました。 ^[3]これは、銃身が固定された散弾銃で使用され、銃身の上部にある銃尾を持ち上げて弾を装填するものでした。フランスの銃器製造者アンリ・ルーは、1820年代にこの薬莢の改良を試みました。しかし、常に点火薬を装填する薬莢は危険すぎると多くの人が感じたため、多くの後装式銃は点火薬を装填しない薬莢を使用するようになりました。これは、当時主流だった前装式銃で使用されていた別の雷管によって発射されました。

パリのカジミール・ルフォーシューは1832年^[4]に、銃身が下向きにヒンジで開き、銃尾の端が見える後装式銃の特許を取ることを決めた。この銃でも、まだ別個の雷管が使用されていた。この銃はこれ以前にも使用されていたが（現存するピンファイア式散弾銃に見られるように、1833年と1834年に彼が契約を結んだ初期の銃製造業者の名前が記載されている）、^{[1] [5] 1835年[2]}に、1832年の特許に追加して、薬莢の基部の真上から放射状に突き出た小さなピンを叩くことで薬莢の起爆剤に点火する新しいタイプの薬莢が認められた。これらのピンは各銃身端の上部に切り込まれた小さな溝に収まり、銃に弾が装填されているかどうかを容易に確認できるようにした。薬室の内側が金床の役目を果たし、薬莢が動かないようにしたが、これは当時の初期の薬莢設計の一部で問題となっていた。薬莢には金属ベース（多くの場合は真鍮）と紙管が使用されており、通常は射手やそのスタッフによって装填されていましたが、完全にガスが漏れることはありません。これにより装填力が低下し、火薬の残留物とガスが漏れる可能性がありました。

ピンファイア式弾薬は、パリのベンジャミン・ウリエによる1846年の特許（特許番号1963）によって大幅に改良された。この特許ではベースワッドが導入され、弾薬が効果的にガス密になり、性能が大幅に向上した。ピンファイア式弾薬は安価でクリーンな射撃が可能だった。これらの改良されたピンファイア式銃はフランスで人気が高まり、英国の銃器メーカーが輸入したものの、現地の銃器使用者からは圧倒的な無関心が見られた。彼らは、後装の利点が大いに喧伝されていたにもかかわらず、真ん中で「壊れる」銃に対して技術的な偏見を持っていた。^[要出典]彼らは非常に完璧な前装式銃器を所有し、自分たちを世界最高の技術者（産業革命の発明者）とみなし、古くからの敵であり頼りない同盟国であるフランス人に対して悪い印象を持っていた。

1851年にロンドンで開催された万国博覧会で初めて、後装式銃は英国と米国の銃器メーカーによって特に真剣に受け止められるようになった。展示されたルフォーシューの後装式銃に触発された英国の銃器職人見習いエドウィン・チャールズ・ホッジス（1831年 - 1925年）は改良版の模造品を作り、ロンドンの有力銃器メーカーであるジョセフ・ラングにこれが未来の銃であると説得した。ラングは、数あるピンファイア式銃器の中で最初に製造した英国の銃器メーカーとして広く認められている。彼がこの新しいタイプの銃器を初めて製造したのは1853年だった。ランカスター、ブランチ、ライリーなど他の英国の銃器メーカーも同様にフランスのオリジナルに触発され、改良されたピンファイア式後装式銃は、1857年 - 1858年までには英国の流行に敏感な王子や爵位を持つ紳士なら誰もが欲しがる新しいタイプの銃となった。 EC ホッジスは、ボス、ランカスター、エッグ、グラント、アトキン、リグビー、ディクソン、パーディ、ウッドワード、陸軍、海軍など、大手銃砲メーカーから依頼された後装式銃器の専門独立メーカーとして、引き続き順調な収入を得ていました。

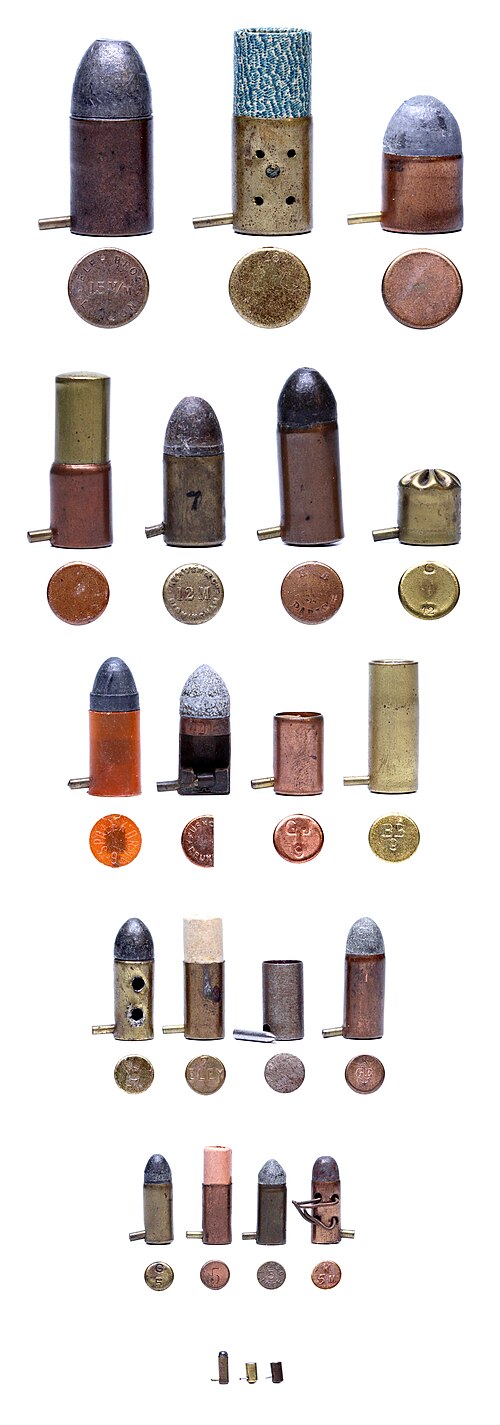

1852年にカシミールが死去した後、息子のユージンがピンファイア式の設計を販売し続け、大成功を収めた。ピンファイア式はヨーロッパでますます人気が高まり、 1850年代半ばから1890年代後半まで、ライフル、ショットガン、リボルバー（発明者の名前をとってルフォーシュー銃と呼ばれることが多い）が大量に製造された。これらは、散弾銃よりも素早く簡単に装填でき、黒色火薬、雷管、弾丸を使用するため、湿った状態でも確実に発射できる可能性がはるかに高かった。ピンファイア式薬莢は、さまざまなタイプの武器に合わせて、さまざまなサイズで入手可能であった。

1860年代初頭以降、センターファイアライフルとショットガンの大量生産型カートリッジの導入により、ピンファイアリボルバーの使用は減少し始めたが、特にピンファイアリボルバーはフランス、イタリア、スペイン、スイス、スウェーデンなどの軍隊に採用され、非常に成功して普及した。^{[要出典]ピンファイアリボルバーは}南北戦争でも広く使用されたが、コルトやスミス＆ウェッソンなどの銃器メーカーが製造したより一般的なパーカッションリボルバーに比べて威力が低いため、軽蔑されることもあった。一部の海軍は「海上用」としてもピンファイアリボルバーを採用したが、これらの銃は海上環境の塩分による腐食の影響をほとんど受けない真鍮製であることが多かった。^[要出典]

信頼性の高いリムファイア カートリッジとセンターファイアカートリッジが利用可能になると、ピンファイアは時代遅れになりました。チャンバー壁のスロットに合わせる必要のあるピンがないため、装填が速かったためです。また、ピンが突き出ていないため、特に弾丸が緩んでいる場合、乱暴に扱ったときに弾丸が誤って爆発する恐れがないため、より安全でした。

• マサチューセッツ州ウースターのイーサン・アレン＆カンパニー^[6]
• マサチューセッツ州ウースターのアレン・アンド・ホイロック^[6]
• マサチューセッツ州スプリングフィールドのCD Leet & Co. ^[7]
• ペンシルベニア州フィラデルフィアのC.シャープス＆カンパニー^[8]
• コネチカット州ブリッジポートのユニオン・メタリック・カートリッジ・カンパニー^[9]
• ウィリアム・ティバルズ^{[10] [11]}コネチカット州サウスコベントリー

•
  Ethan Allen & Co. の Pinfire カートリッジ ボックス
•
  Allen & Wheelock & Co. 製 Pinfire カートリッジ ボックス
•
  CD Leet & Co. の Pinfire カートリッジ ボックス
•
  Union Metallic Cartridge Company の Pinfire カートリッジ ボックス

• ロンドンのエリー兄弟^[12]
• バーミンガムのKynoch & Co. ^[13]

•
  Eley Brothers の Pinfire カートリッジ ボックス
•
  Kynoch & Co の Pinfire カートリッジ ボックス

ピンファイアリボルバー、ライフル、ショットガンの弾薬は技術的には時代遅れであるが、ピンファイア銃は20世紀初頭以降大量に製造されていないため、ヴィンテージ武器の愛好家は現代の材料からピンファイア弾薬を作り、古い銃を撃つことが多い。現代のノベルティミニチュアピンファイアピストルの中には、直径2〜3ミリメートル（0.0787〜0.118インチ）ほどの小さな口径で製造されているものもある。実用的な武器ではないが、センターファイアやリムファイアには口径が小さすぎるため、ピンファイア弾を使用する。アンティークのピンファイア銃器と弾薬はコレクター市場で入手可能であり、現代の再装填キットには手で装填できる特殊な弾薬が含まれているが、そのプロセスはリムファイアやセンターファイアの弾薬を装填するよりもはるかに複雑である。^[14]

• ハンドガン用弾薬一覧
