| ナガンM1895 | |
|---|---|

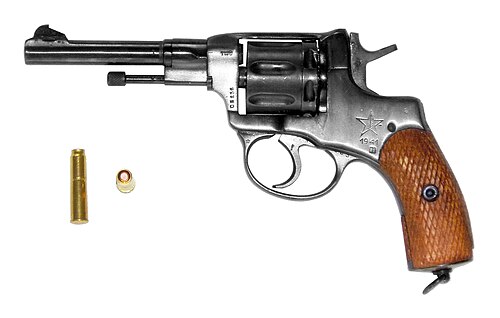

 1941年にトゥーラ兵器廠で製造されたナガンM1895と7.62×38mmR弾 | |
| タイプ | リボルバー |
| 原産地 | ベルギー |
| サービス履歴 | |
| 使用中 | 1895年～現在[要出典] |
| 使用者 | ユーザーを見る |
| 戦争 | 義和団の乱 日露戦争 第一次世界大戦 ロシア 革命 ロシア内戦 フィンランド内戦 エストニア独立戦争 ポーランド・ソビエト戦争 スペイン 内戦 冬戦争 第二次世界大戦 中国内戦 フクバラハップの乱 朝鮮戦争ベトナム 戦争 トゥアレグの反乱 (1990–1995) |
| 生産履歴 | |
| デザイナー | レオン・ナガン |
| 設計 | 1886 |
| メーカー | ナガント、ソビエト工廠 (トゥーラおよびイジェフスク)、パルスボヴァ・ファブリカ・カラビヌフ[1] |
| 生産 | 1895–1945 |
| 建造数 | 約2,000,000 |
| バリエーション | バリエーションを見る |
| 仕様 | |
| 質量 | 1.8 ポンド (0.8 kg)、空荷時 |
| 長さ | 10.5インチ（235mm） |
| バレルの 長さ | 4.5インチ（114 mm） |
| カートリッジ | 7.62×38mmR .32 ACP（アフターマーケットシリンダー） |
| アクション | ダブルアクション、シングルアクション |
| 発射速度 | 14～21ラウンド/分 |
| 銃口速度 | 1100フィート/秒（335メートル/秒）[2] [3] |
| 有効射程距離 | 50ヤード（46メートル）[4] |
| 給餌システム | 7発入りシリンダー |
| 観光スポット | 固定されたフロントポストとリアノッチ |
ナガンM1895は、ベルギーの実業家レオン・ナガンがロシア帝国向けに設計・製造した7連発のガスシール式リボルバーです。
ナガンM1895は、独自の7.62×38mmR弾を使用するガスシールシステムを備えており、銃をコックするとシリンダーが前方に移動し、シリンダーと銃身の隙間を閉じることで、弾丸の銃口速度が上がり、武器の制圧が可能になる。その設計は、ピーパーM1893カービン[5]やシュタイアー1893リボルバー[6]に影響を与えた。
歴史
ナガンはレオン・ナガンによって設計され、その兄弟のエミールもモシン・ナガン銃の設計に参加していた。[7]ナガンM1895はロシア帝国軍と警察官の標準装備のサイドアームとして採用され、モデル3などの初期のスミス＆ウェッソンモデルに取って代わった。[8]
生産はベルギーのリエージュで始まったが、1898年にロシアが製造権を購入し、ロシアのトゥーラ兵器廠に生産を移し、すぐに年間2万台を生産するようになった。[8]
ナガンには2つのバージョンが製造された。将校用のダブルアクションバージョンと、下級将校用のより安価なシングルアクションバージョンである。 [9] 1918年7月、共産主義革命家たちはロシア皇帝一家とその召使を殺害するために7丁のナガンリボルバーを使用した。 [10]ロシア革命後はダブルアクションバージョンのみが製造された。[9]ナガンリボルバーはNKVDと赤軍部隊によって第二次世界大戦の終わりまで使用され、合計200万丁が製造された。[11] 1933年にナガンはトカレフ半自動拳銃に置き換えられ始め、1952年に正式にマカロフに置き換えられたが、ナガンリボルバーは朝鮮戦争とベトナム戦争で限定的に使用され続けた。[12]
技術的特徴
M1895には、撃鉄を起こすと最初にシリンダーを回転させ、次に前方に移動させてシリンダーと銃身の隙間を閉じる機構がある。また、独特な薬莢は、発射ガスの漏れを防ぐために銃を密閉する上で重要な役割を果たす。弾丸は薬莢の中に完全に収まり、薬莢は口径がわずかに小さくなっている。銃身の後部には短い円錐形の部分があり、これが薬莢の口を受け入れることでガスの密閉が完了する。隙間を密閉することで、弾丸の速度は15～45 m/s (50～150 ft/s)増加する。この機能により、隙間から漏れるガスによる負傷の可能性も排除される。ユーザーが指を隙間の横に置いて銃を握ると、ガスが指を傷つける可能性がある。[13]ナガンの密閉式発射システムにより、ナガン・リボルバーは他のほとんどのリボルバーとは異なり、消音器を効果的に使用することができ、消音器が取り付けられることもあった。[14]
この設計の欠点は、ナガン リボルバーは再装填が面倒で時間のかかるもので、使用済みの薬莢を一つずつ手動で排出し、装填ゲートから一度に 1 発ずつ再装填する必要があることである。このリボルバーが設計された当時、このシステムは時代遅れであった。英国軍のウェブリー リボルバーは、トップブレイク シリンダーとスター エキストラクターを使用して、すべての使用済み薬莢を同時に排出し、米国軍のスミス & ウェッソン モデル 10 は、同様のシステムを採用していたが、スイング アウト シリンダーを使用していた。サイド ローディング ゲートと、使用済み薬莢を 1 発ずつ連続して取り出すエジェクター ロッドを備えたナガンは、斬新ではあったが、この点では軍用リボルバーとしては時代遅れであった。しかし、ナガンの設計には、より現代的な形式よりも機械加工が少なくて済むという利点があった。
Nagant M1895 は引き金を引く力が重いです (シングルで約 12 ポンド、ダブルで約 20 ポンド)。
カートリッジ
ロシア

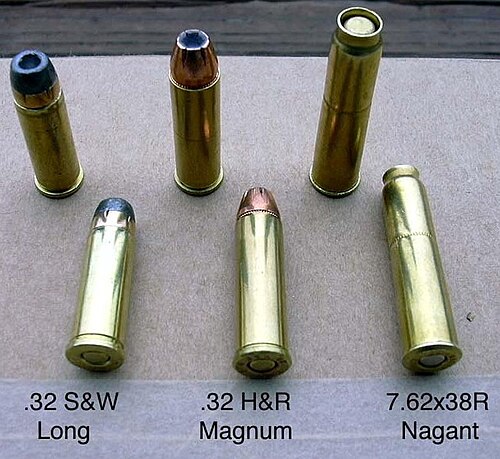

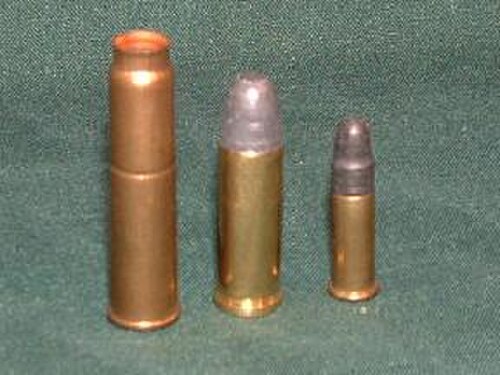

7.62mm ナガンは、7.62×38mmR (リムド) または「カートリッジ、タイプ R」とも呼ばれます。発射体はカートリッジの口の下にあり、カートリッジのクリンプは弾丸の真上にあります。発射されると、クリンプはフォーシング コーンに拡張し、ガス シールが完成し、銃口速度が約 75 フィート/秒増加するように見えます。
.32口径用のアフターマーケットシリンダーを取り付けることができ、ナガンは.32 H&Rマグナムまたは.32 ACP [要出典]を安全に発射することができる。オリジナルのシリンダーで7.62×38mmRカートリッジ以外の弾薬を発射すると、弾丸の破片や漏れ出るガスによって身体に傷害を負う可能性があり、また、一部の.32弾薬によって生じる過剰な圧力によってシリンダーまたはフレームが壊滅的に破損する恐れもある。
リー・ナガント・ダイセットまたは .30 インチカービンダイと 9mm ルガーシェルホルダーをリロードプレスで使用すると、 .32-20 ウィンチェスター真鍮から適切な弾薬をリロードできます。これにより、リローダーは自分のニーズに合った、ナガント専用の弾薬を準備できます。これにより、.32 S&W および .32 H&R を使用したときに発生する膨らみ、割れ、詰まりの問題は解消されますが、ナガントを有名にしたガスシールは、.32-20 が元のナガント弾薬のようにシリンダーから突き出るほど長くないため、完全には機能しません。
7.5x22mmRナガン
ルクセンブルク、スウェーデン、ノルウェーのナガン銃は、7.5mmナガン弾という別の弾薬を使用していた。この弾薬は、7.5mm 1882オードナンス（別名スイス7.5mmリボルバー）と寸法的に類似しているが、互換性はない。[15] [16]これらには、ベルギーとロシアのモデルのようなガスシールロックがない。
9.4x22mmRナガン
ナガンのオリジナルのガス封入式リボルバー設計で使用された黒色火薬カートリッジ。
導入年: 1878 年。
弾丸直径: 9.25 - 9.30 mm (.364 - .374 インチ)。紙パッチ付きの丸い先端の鉛弾。
弾丸重量: 11.95-12.3 グラム
ケース直径、
ネック: 9.90 – 10.20mm (.389 - .401 インチ)
ヘッド: 10.75 – 10.90mm (.423 - .429 インチ)
リム: 12.00 – 12.35mm (.472 - .486 インチ)
ベルダンプライマー
カートリッジ全長33.30 – 34.50mm (1.311 – 1.358 インチ)
カートリッジ重量11.95 – 12.30gm (184.41 - 189.81 グレイン)
バリエーション
ロシア
軍隊
- ナガント「二等兵モデル」 ( «солдатский» наган ) -下士官および兵士向けのシングルアクションバージョン
- ナガント「将校モデル」 ( «офицерский» наган ) - 将校向けのダブルアクションバージョン
- 消音器付きナガン[17]。消音器は「BRAMIT装置」（BRATYA MITINY - 「ミティン兄弟」）と呼ばれ、1931年からソ連の偵察部隊や偵察部隊向けに製造された。
民間人
- TOZ-36 (ТОЗ-36) - 1962 年以降[18]
- TOZ-49（ТОЗ-49）[19]
- KR-22 «ソコル» ( КР-22 «Сокол» ) - .22 LR [20]
- ナガン1910 -スイングアウトシリンダーを備えた改良型。実戦には採用されず、民間市場での販売も低調だった。[21] [22]
- 「シャドウ-7」（「Тень-7」） - 2020年にロシアのTest-Oruzhie社によって製造された、450mm砲身のカービン派生型。5.45×18mm弾を使用する。[23] [24]
ベルギー
ナガン M1878 ベルギー将校用リボルバー [9.4mm ナガン] - シングルアクション / ダブルアクション トリガー。6
発シリンダー。ナガン M1883 ベルギー歩兵用リボルバー [9.4mm ナガン] - 簡略化されたシングルアクション トリガーのみのバージョン。6
発シリンダー。ナガン M1886 ベルギー将校用リボルバー [9.4mm ナガン] - 簡略化されたダブルアクション トリガーのみのバージョン。6 発シリンダー。
ルクセンブルク
1880年代にルクセンブルクは合計190丁のナガン拳銃を購入した。標準モデルは7.5mm口径で、憲兵隊はスパイク銃剣も装着可能な黒色火薬9.4x22mm口径の派生型を受け取った。[25]
ノルウェー
M1893と命名され、スウェーデンのM1887をベースにした。[26]
ポーランド
ポーランドは1928年から1939年にかけて警察用に約21,000丁のナガンwz.30リボルバーを設計した。 [27]
セルビア
1880年代にベルギーから7.5mmナガン砲12,000丁を購入した。[28]
スウェーデン
7.5mm口径のスウェーデン製M1887には、ベルギー製やロシア製のナガン銃のようなガス封入機能がない。[29]
ユーザー
ベラルーシ：2005年12月に正式に退役。[30]訓練用兵器として使用。[31]
ベルギー[32]
チェコスロバキア：独立後も使用[33]
ギリシャ: Περίστροφον M1895 [34] [35]
東ドイツ[36]
フィンランド[37]
ジョージア[38]
カザフスタン: 1996年まで警備員が使用していた[39]
ユーゴスラビア王国[40]
ラオス[41]
マリ：アザワド解放人民運動[42]
ノルウェー [43]
ポーランド[36]
ロシア：[44] 1998年には一部の法執行機関で使用されていた。[45] 2003年までは郵便局の警備員が使用していた。 [46]少なくとも2006年までは警備員が使用していた。[47] [48]- ロシア帝国：1895年5月13日に採択[49]
セルビア王国[28]
ユーゴスラビア社会主義連邦共和国[50]
ソビエト連邦[11]
スペイン共和国[4] [51]
スウェーデン
ウクライナ：鉄道警備員[52]や産業警備員が2017年まで使用[53]
.svg/500px-Flag_of_Belgium_(civil).svg.png){kind=small}
.svg/500px-State_Flag_of_Greece_(1863-1924_and_1935-1973).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1918%E2%80%931941).svg.png){kind=small}
.svg/500px-Flag_of_Serbia_(1882%E2%80%931918).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1946-1992).svg.png){kind=small}
.svg/500px-Flag_of_Spain_(1931%E2%80%931939).svg.png){kind=small}
