ハイドロ・ケベックの送電システム

ハイドロ・ケベックの送電システム（ケベック相互接続とも呼ばれる）は、カナダのケベック州を中心とする国際送電システムです。このシステムは、モントリオールとケベック市の人口密集地を、ケベック州北西部のダニエル・ジョンソン・ダムやジェームズ湾プロジェクト、ラブラドールのチャーチルフォールズ発電所（ケベック相互接続には含まれていない）などの遠方の水力発電所に結ぶ、超高圧735キロボルト（kV）交流（AC）電力線の使用を先駆けて行いました。

このシステムには、34,187キロメートル（21,243マイル）を超える送電線と530の変電所が含まれます。これは、国営企業である ハイドロ・ケベックの一部門であるハイドロ・ケベック・トランスエナジーによって管理されており、北東部電力調整協議会の一部門です。オンタリオ州、ニューファンドランド・ラブラドール州、ニューブランズウィック州、および米国北東部のシステムと17の相互接続部を持ち、相互接続の輸入容量は6,025メガワット（MW）で、相互接続の輸出容量は7,974MWです。^[1]

ケベック州北部から南部までの広大な距離にわたる電力送電の必要性があったため、1965 年 11 月に 735 kV 交流電力線が稼働し、ネットワークの大幅な拡張が始まりました。

ケベック州の人口の多くは、数本の 735 kV 電力線で電力供給を受けています。これが、 1998 年の北米の氷雨後の停電の深刻さの一因となりました。

ケベック州で最初の水力発電所は、19世紀後半に民間企業家によって建設された。1903年には北米初の長距離高圧送電線が建設され、50kVの送電線がシャウィニガン発電所と135km離れたモントリオールを結んだ。20世紀前半には市場は地域独占企業によって支配され、そのサービスは公に批判された。これに対応して、1944年に州政府はモントリオール電力会社を没収してハイドロ・ケベック社を設立した。^[2]

1963年、ハイドロ・ケベックはケベック州に残っていたほぼ全ての民間電力会社の株式を購入し、マニクアガン・ウタルド水力発電所の建設に着手した。年間約300億kWhの発電量を700km（430マイル）近い距離に送電するために、ハイドロ・ケベックは革新を余儀なくされた。ジャン＝ジャック・アルシャンボーの指揮の下、同社は当時の世界標準であった300～400kVではなく、735kVで送電する世界初の電力会社となった。^[2] 1962年、ハイドロ・ケベックは世界初の735kV送電線の建設を進めた。マニクアガン・ウタルドダムからレヴィ変電所まで伸びるこの送電線は、1965年11月29日に運用を開始した。^[3]

1965年から1985年までの20年間、ケベック州は735kVの電力網と水力発電能力の大規模な拡張を実施した。^[4]ハイドロ・ケベック設備（ハイドロ・ケベックの別の部門）とジェームズ湾エネルギー会社（Société d'énergie de la Baie James）がこれらの送電線、変電所、発電所を建設した。ジェームズ湾プロジェクトの一部であるラ・グランド・フェーズ1の送電システムの建設には、12,500本の鉄塔、13の変電所、10,000キロメートル（6,000マイル）の地上線、60,000キロメートル（37,000マイル）の電線が必要となり、費用だけで31億カナダドルがかかった。 ^[5]わずか40年足らずで、ハイドロ・ケベックの発電能力は1963年の3,000MWから2002年には33,000MW近くにまで増加し、そのうち25,000MWの電力が735kVの送電線を通じて人口密集地に送られました。^[6]

^{ハイドロ・ケベック発電[7]}が発電する電力の多くは、モントリオールなどの電力需要の中心地から遠く離れた水力発電ダムから供給されています。発電される33,000MWの電力のうち、93%以上が水力発電ダムから供給され、その発電容量の85%は、ジェームズ湾、マニク・ウタルド、ニューファンドランド・ラブラドール・ハイドロのチャーチルフォールズの3つの水力発電所から供給されています。^[8]

ジェームズ湾

ジェームズ湾プロジェクトは、ケベック州北西部のラグランデ川とその支流であるイーストメイン川沿いにあるラグランデプロジェクトを包含している。ラグランデプロジェクトは2つのフェーズで建設され、第1フェーズは1973年から1985年までの12年間続き、第2フェーズは1985年から現在まで続いている。^[9]合計で、そこにある9つの水力発電ダムは16,500MW以上の電力を生産しており、ロバート・ブラッサまたはラグランデ2発電所だけで5,600MW以上を発電している。^[10]合計で、プロジェクトの建設には200億カナダドル以上がかかった。^[11]

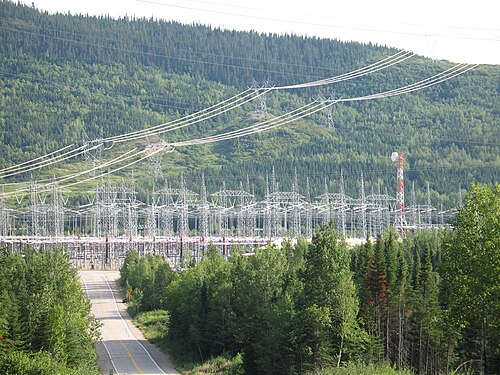

マニック・ウタルド発電所

コート＝ノールまたはノースショア地域のマニク＝ウタルド川地域は、西から東にベツィアミテ川、リヴィエール・オ・ウタルド、マニクアガン川の3つの主要河川沿いに位置する複数の水力発電施設で構成されています。サント＝マルグリット川（セティル）の東側には、サント＝マルグリット3という単一の発電所があります。^{[12]この地域にある施設は、1956年から2005年までの50年間にわたって建設されました。これらの発電所の総発電容量は10,500MWです。}ローワーノースショアにある21MWの水力発電所、ラック・ロバートソン発電所は、ケベック州の主要送電網に接続されていません。^[13]

チャーチル滝

チャーチルフォールズは、ニューファンドランド・ラブラドール州のチャーチルフォールズ市とスモールウッド貯水池近くのチャーチル川沿いにある単一の地下発電所である。チャーチルフォールズ（ラブラドール）コーポレーション（CFLCo）によって1966年から1971-72年の5～6年をかけて建設されたが、発電機は主要な建設が完了した後に設置された。^[14]この単一の発電所の建設には9億4600万カナダドルがかかり、11の発電ユニットがすべて設置された後、当初は5,225MWの電力を生産した。^[15] 1985年の発電所のアップグレードにより、発電能力は5,400MW以上に増加した。^[15]ハイドロ・ケベック・ジェネレーションは、発電所を建設したのと同じ会社であるCFLCoの34.2%の株式を所有している。しかし、ハイドロ・ケベック社は、2025年に期限が切れる電力購入契約に基づき、同発電所が生産する5,400MWの電力の大部分の権利を保有している。^[16]

チャーチル滝、変電所、川の峡谷に架かる 735 kV の 3 本の送電線の景色

このシステムは、34,187キロメートル（21,243マイル）以上の送電線と530の変電所で構成されています。これは、国営企業であるハイドロ・ケベックの一部門であるハイドロ ・ケベック・トランスエナジーによって管理されており、北東部電力調整協議会の一部門です。オンタリオ州、ニューブランズウィック州、ニューファンドランド・ラブラドール州、および米国北東部のシステムと17の相互接続部を持ち、相互接続の輸入容量は6,025MW、相互接続の輸出容量は7,974MWです。^[1]このシステムは、人口密集地から1,000キロメートル（600マイル）以上離れた場所にある発電施設まで送電線が伸びています。^{[17] [18] [19] [20]}このため、トランスエナジーはハイドロ・ケベックのダムで発電された電力を送電・配電するために交流735kVの電圧を使用しているが、315kVも使用されている。^[21]トランスエナジーの送電システム全体の総額は159億カナダドルである。^[22]これらの理由から、ハイドロ・ケベック・トランスエナジーは送電の世界的リーダーであると考えられている。^[5]

1965年以降、735kVの送電線はケベック州の送電バックボーンの不可欠な部分となった。ハイドロ・ケベック・トランスエナジーのシステムの3分の1以上は、その電圧の設備を備えた38の変電所間に張られた合計11,422キロメートル（7,097マイル）^[A]の高電圧AC 735 / 765kV送電線で構成されていた。^[22] 1965年の最初の送電システムはIEEEマイルストーンである。^[23]

ハイドロ・ケベックの735kV送電線の物理的規模は、北米では他に例を見ない。同地域で少なくとも1本の765kV送電線を電力システムに保有しているのは、ニューヨーク電力公社（NYPA）とアメリカン・エレクトリック・パワー（AEP）の2社のみである。 ^{[24] [25] [26]}しかし、765kV送電線の距離が長いのはAEPのみであり、その広範な送電システムには3,400キロメートル（2,100マイル）を超える765kV送電線が敷設されている。このシステムは、米国で1つの電力会社が管理する送電線としては最長である。^[26] NYPAの765kV送電線はわずか219キロメートル（136マイル）で、そのすべてがハイドロ・ケベックとの直接の相互接続線に収まっている。^{[27] [28]}

735 kV 送電線は、この電圧で稼働する 1 本の送電線で 4 本の 315 kV 送電線と同じ量の電力を運ぶことができるため、送電線の環境への影響を軽減すると言われています。4本の 315 kV 送電線に必要な幅は80.0～91.5 メートル (262.5～300.2 フィート) ^{[29] [30]ですが、735 kV 送電線 1 本に必要な幅より}も広い用地が必要です。 ^{[17] [20] [26]}各 735 kV 送電線は 2,000 MW の電力を 1,000 キロメートル (620 マイル) 以上送電することができ、735 kV グリッド全体では 25,000 MW の電力を運ぶことができます。^[18] 735 kV グリッド上の送電損失は 4.5～8% の範囲で、温度や動作状況によって変わります。^[31]ケベック州技術者協会は735kV送電線システムをケベック州における20世紀の技術革新と称した。^[32]

1998 年の氷雨をきっかけに、Levis De-Icerが設置され、2007 年と 2008 年にテストが開始されました。

レヴィ変電所。

ハイドロ・ケベック・トランスエナジーの735kVシステムは、ジェームズ湾からモントリオールまでの6本の送電線と、チャーチル滝とマニック・ウタルド発電所からケベック市までの4本の送電線で構成されている。モントリオールの南岸地域と、モントリオールとケベック市の間のセントローレンス川には、735kVの送電線ループまたはリングがある。^{[27] [33]}

ジェームズ湾

ジェームズ湾水力発電ダム群には比較的短い735kV送電線が数本あり、西から東の順にラディソン、シシビ、ルモワンの3つの主要変電所に電気を送っています。^[34]これらの変電所から、6本の735kV送電線^[8]が、伐採された土地の広大なタイガと北方林を横断しています。これは航空写真ではっきりと確認できます。^{[35] [36]}送電線が横断する地形は、大部分が山岳地帯ではなく、平坦で湖がたくさんあります。^[33]通常、4本の送電線は2組で一緒に走り、他の2本は単独で走りますが、2本の単独の送電線が組になって走ることもあります。^[21]北と南に1本ずつある2本の中間の735kV送電線は、ケベック南部への経路に沿って6本の送電線すべてを接続しています。

送電線は南へ進むと、3本の735kV送電線からなる2組に分かれる。東側の送電線はケベック市に向かい、チャーチル滝からの送電線やセントローレンス川地域の735kV送電線ループと接続する。西側の送電線はモントリオールに向かい、ここでも市の周囲に735kV送電線のリングを形成し、この地域の他の送電線ループと接続する。^{[27] [33]}ハイドロ・ケベック・トランスエナジーの送電網のこのセクションには、7,400km (4,600マイル) の735kV交流送電線と450kV直流送電線が含まれている。^[11]

マニック・ウタルド発電所 / チャーチル滝

チャーチルフォールズ発電所で発電された電力は、1,200キロメートル（700マイル）以上離れたモントリオールや米国北東部の人口密集地に送られている。^[37]ニューファンドランド・ラブラドール州の発電所を起点とする送電線は、チャーチル川の 峡谷を越えて1,800メートル（6,000フィート）にわたって伸び、幅216メートル（709フィート）の整地された道路に3本の並列送電線として概ね南南西方向に203キロメートル（126マイル）走っている。^[14]北方林を南西に向かうにつれ、送電線は概ね平坦で滑らかな起伏のある丘陵地帯を横切っている。^[29]

送電線がケベック州とラブラドール州の境界線（ハイドロ・ケベックの送電地点としても知られる）を越えると、^[14]送電線の方向は真南になり、隣接する空港からのみアクセスできるモンタニエ変電所に向かう。変電所からは1本の735kV送電線が分岐し、北西142キロメートル（88マイル）の露天掘り鉱山に向かう。送電線が横切る地形は、境界線の南では丘陵と山岳地帯になる。送電線は標高800メートル（2,600フィート）以上に達し、その後下降する。^{[38] 3本の送電線は南に向かい続け、}セントローレンス湾北岸の変電所に到達する。そこから3本の送電線は北岸と並行し、湾は南西に狭まり、セントローレンス川の排出口に向かう。最北端の送電線は他の 2 本から分岐し、リヴィエール・オ・ウタルドとマニクアガン川沿いおよびその周辺にあるマニク・ウタルド発電所に接続します。

ケベック市に近づくと、北側の送電線は他の2本の735kV送電線と合流する。3本の送電線は、北に少し離れた別の735kV送電線と並行して、セントローレンス川を越えて南岸地域まで伸び、そこではセントローレンス川と南岸の一部を囲むループを形成する。ループは、モントリオール周辺の735kV送電線のリングと、ジェームズ湾から南に伸びる送電線にも接続されている。^{[27] [33]}

ケベック州の送電システムには、時代や電圧レベルに応じてさまざまな送電塔が含まれています。古い鉄塔の設計は新しい鉄塔よりも多くの材料を消費する傾向があり、電圧レベルが高くなるほど塔が大きくなります。^[39]

735 kV鉄塔

ハイドロ・ケベック・トランスエナジーは、735kVの送電線を支えるために、いくつかの異なるタイプの送電塔を使用しています。^[5]これらはすべて単回路であり、各塔にはスペーサーで区切られた4本の電気導体の束が3つ付いた1本の送電線が取り付けられており、^[29]各束は1相の電流を伝送します。

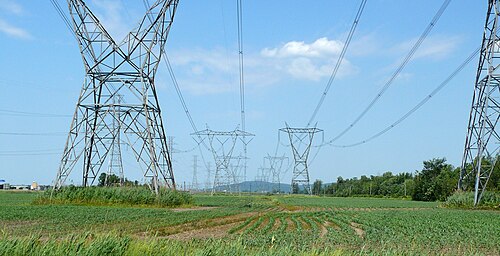

最も初期に使用されたタイプの塔は、巨大な自立型デルタ鉄塔、またはウエスト鉄塔で、^[39]線路1キロメートルあたり21トンの鋼材を消費しました。 ^[5]このタイプの鉄塔は、マニク・ウタルド発電所からモントリオールの負荷センターまでの最初の735kV送電線に使用されました。^[33]デルタ鉄塔には2つの重要なバリエーションがあります。1つは、より長い側面の横木を持ち、3つの導体束すべてがV字型の絶縁体で吊り下げられています。^[40]もう1つは、より短い側面の横木を持ち、2つの外側の束が垂直の絶縁体ストリングに吊り下げられ、中央の束のみがV字型の絶縁体で吊り下げられています。^[41]

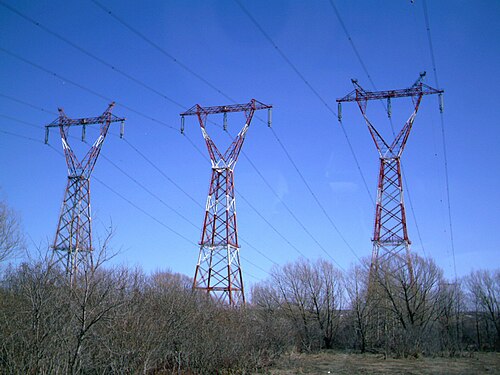

ハイドロ・ケベックの研究者は長年にわたり、V字支柱塔という新しいタイプの鉄塔を設計し、これにより材料消費量を送電線1キロメートルあたり11.8トンの鉄鋼にまで削減しました。^[5]このタイプの塔には、すべての導体がV字型の絶縁体で吊り下げられる長いサイドクロスバーを備えたバリエーション^[42]と、中央の束だけが絶縁体から吊り下げられ、サイドの束は垂直の絶縁体ストリングに張られる短いサイドクロスバーを備えたバリエーションもあります。^{[43] [44]}

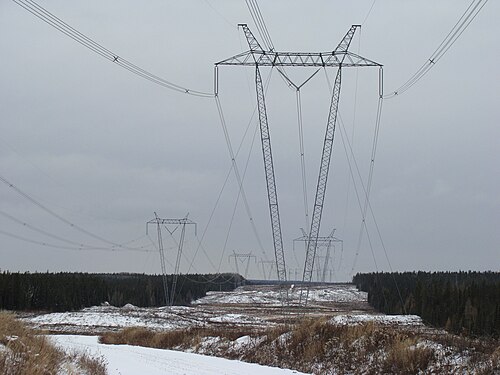

ジェームズ湾送電システムの建設中に、クロスロープ吊り塔が発明されました。^[5]このタイプの塔は、V字支柱塔に似た2本の支柱塔脚を備えていますが、2本の脚は塔の基部で収束しません。クロスロープ吊り塔の場合、塔脚は2つの異なる基礎に広がっています。^[35]さらに、クロスバーは、3本の垂直絶縁ストリングを備えた一連の吊りケーブルに置き換えられ、3つの束を支えています。これにより、この設計では、ライン1キロメートルあたりわずか6.3トンの鋼鉄しか消費しません。^[5]この設計は、チェイネット（小さなネックレス）としても知られています。^[45]

トランスエナジーは、735kVの送電線に2段式の鉄塔をアングルタワーや構造物として使い、送電線の方向を変えたり、導体束の位置を入れ替えたりしている。 ^{[33] [40]デルタ鉄塔や3本脚の支柱付き鉄塔もアングルタワーとして使われており、ハイドロ・ケベックの}電力線工事員からは「ペンギン」と呼ばれている。^{[35] [46]}

他の電圧レベルの鉄塔

ハイドロ・ケベック・トランスエナジーは、2回路3段鉄塔と1回路デルタ鉄塔を組み合わせて、315kVなどの他の電圧の電線を吊り下げています。^{[33] [39] [47]}ハイドロ・ケベックの電力網の±450kV高圧直流送電線は、T字型の塔、格子、または柱を使用して、両側に3本の導体の束を2つ支えています。直流送電線では、アングルタワーに2本の柱や、より幅広のピラミッド型の自立型格子構造を使用することもあります。^{[33] [48]}

その他の鉄塔

ハイドロ・ケベックは、湖や川などの大きな水域を渡るのに、通常、背の高い大きな鉄塔を使用する。これらの塔は目立つと言われており、ハイドロ・ケベックの電力網で最も高い鉄塔は、この機能を持つものである。これらの最も高い鉄塔は、セントローレンス川岸のトレーシー発電所の近くにあり、ラノレイとトレーシーの間に735kVの回路を運んでいる。この鉄塔は、カナダ最大のもので、高さ174.6メートル（572.8フィート）で、モントリオールオリンピックスタジアムと同じ高さで、米国のワシントン記念塔（555フィート（169.2メートル））よりわずかに大きい。 ^[49]

パイロンの強度

鉄塔と導体は、45ミリメートル（1.8インチ）の氷の蓄積に耐えられるように設計されている。^{[19]これは、1986年12月の}オタワと1961年2月のモントリオールでの氷嵐で30〜40ミリメートル（1.2〜1.6インチ）の氷が積もったことを受けて、ハイドロ・ケベックが基準を引き上げてからである。 ^{[50] [51] [52]}これにより、ハイドロ・ケベック・トランスエナジーの送電鉄塔は「壊れない」という信念が生まれた。^[53]カナダの氷の許容範囲がわずか13ミリメートル（0.51インチ）という基準の3倍以上であるにもかかわらず、^[54] 1990年代後半の氷嵐では最大70ミリメートル（2.8インチ）の氷が積もった。^{[19] [51]}

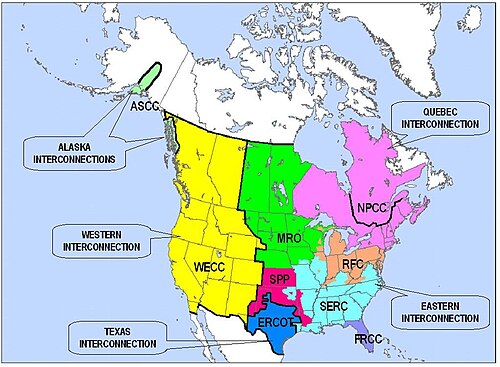

北米全域で、電力送電システムは広域同期グリッド（相互接続）に相互接続されています。供給者は信頼性基準に従うことが法的に義務付けられています。2006年、ケベックの送電システムは、近隣のシステムと非同期であるため、北米電力信頼性協会（NERC）によって完全な相互接続として認定されました。その結果、ケベックは必要に応じて独自の信頼性基準を策定できるようになり、これらは関連する北米基準に加えて適用されます。^[55]ケベック相互接続の他に、北米には東部相互接続、西部相互接続、アラスカ相互接続、テキサス電力信頼性評議会の4つの相互接続があります。

ハイドロ・ケベック・トランスエナジーは、近隣の州や地方のシステムと以下の相互接続網を保有している。 ^[56]

• ニューヨーク：接続数2。容量は輸入1,100MW、輸出1,999MW。
• オンタリオ州: 8 つの接続。輸入 1,970 MW、輸出 2,705 MW。
• ニューイングランド: 3 つの接続。輸入 2,170 MW、輸出 2,275 MW。
• ニューブランズウィック：接続 3 つ。輸入 785 MW、輸出 1,029 MW。
• ニューファンドランド・ラブラドール州: 接続 1 件。輸入 5,500 MW、輸出 0 MW。

ニューヨークとオンタリオに共通する相互接続の最大同時供給（輸出）は 325 MW です。

ジェームズ湾プロジェクトから派生した6本の735kV送電線に加えて、ケベック州とニューイングランド州を結ぶ既存の高電圧直流（HVDC）線を北に1,100キロメートル（680マイル）延長した7本目の送電線が建設されました。この送電線の拡張は1990年に完了しました。その結果、1,480キロメートル（920マイル）の送電線に沿って複数の静的コンバータとインバータステーションがあるという点で、直流送電線はユニークになりました。 ^[8]これは世界初のマルチターミナルHVDC線でもあります。±450kV送電線は、約2,000MWの水力発電をモントリオールと米国北東部に送電できます。^{[57] [58] [59]}

ラディソン変電所の隣にある変換所から始まるHVDC線は南に向かい、西に少し離れたところで6本の735kV送電線とほぼ並行しています。他の6本の送電線と同じタイプの地形を横切っており、その土地には湖、湿地、森林に覆われた丘陵地帯がたくさんあります。^[33]徐々に送電線は南東に向きを変え、いくつかの735kV送電線の下を横切ります。

735 kVの電線6本が3本ずつの2つのグループに分かれた後、HVDC送電線は東側のグループに沿って進み、西側のグループは分岐する。^{[21] [27]}送電線はセントローレンス川の北岸、グロンダイン付近に達するまで頭上を走り続け、そこで450 kV HVDC送電線は川を横切る海底トンネルに降りる。送電線はロトビニエール変電所付近の南岸で地表に現れる。川を渡った後、送電線はドラモンヴィルの北東、サント・ウラリー付近のニコレ・ターミナルに入る。ターミナルの南で送電線は南に向かい、比較的短い距離を走った後、シャーブルックに近いデ・カントンに入る。

デ・カントン発電所を出発した送電線は、カナダとアメリカの国境を越え、アメリカ・バーモント州の丘陵地帯であるアパラチア山脈を通過し、標高約650メートル（2,130フィート）に達する。^[38]その後、送電線は南南東に向かい、ニューハンプシャー州に入り、モンロー近くのコマーフォードターミナルに到達する。さらに南下してマサチューセッツ州に入り、ボストン郊外のエアにあるサンディポンドターミナルに到達する。^[59]このターミナルはHVDCラインの最南端である。^{[33] [57]}

2008年12月、ハイドロ・ケベックは、アメリカの電力会社ノースイースト・ユーティリティーズおよびNSTARと共同で、ケベック州ウィンザーからニューハンプシャー州ディアフィールドまでの新しいHVDCラインを建設するための合弁会社を設立した。^[60]ハイドロ・ケベックはケベック州内のセグメントを所有し、米国内のセグメントはノースイースト・ユーティリティーズ（75%）とNSTAR（25%）のパートナーシップであるノーザン・パス・トランスミッションLLCが所有する。 ^[61]建設費用は11億ドルと見積もられ、^[62]このラインは、ニューハンプシャー州を通るHVDCラインに隣接する既存の権利敷地内を走るか、ホワイトマウンテンを通るニューハンプシャー州北部の権利敷地内に接続されると予測されている。この180～190マイル（290～310km）の送電線は、1,200メガワットの電力を運ぶと予想されており、約100万世帯に電力を供給することになる。^[63]

TransÉnergie は直列補償を使用して送電線での電気の挙動を変更し、送電効率を改善しています。これにより、新しい送電線を建設する必要性が減り、人口密集地に送られる電力量が増加します。直列補償はコンデンサ技術に基づいています。送電システムの性能を維持するために、TransÉnergie は新しい技術の研究と応用のための資金を確保しています。^[64]送電技術に加えて、Hydro-Québec は数年以内に送電線で高速インターネットを提供する予定です。 ^{[いつ? ]}公益事業会社は 2004 年 1 月に送電線でのインターネットのテストを開始しました。^[65]

送電システムの評判と、ケベック州が2003年の北東部停電を無傷で逃れたという事実にもかかわらず、送電システムは過去に激しい嵐による被害やサービス中断を経験しています。^{[17] [64]}例としては、1989年と1998年の大規模な停電の前の1982年と1988年のケベック州の停電があります。

1989年3月13日午前2時44分（東部標準時）、太陽からのコロナ質量放出による激しい磁気嵐が地球を襲った。^{[66] [67]}磁気嵐の磁場の変動により、通常は交流しか通さないケベックの送電線に地磁気誘導電流（GIC）が直流として流れた。 ^[66]カナダ楯状火成岩の絶縁性により、GICは送電線に導かれた。その後、導体はこの電流を高感度の電気変圧器に送り、変圧器が正常に機能するには一定の電圧振幅と周波数が必要となる。ほとんどのGICは比較的弱いものであるが、これらの電流の性質により電力網の電圧が不安定になり、不均衡な電流スパイクが至る所で発生した。^[66]

これに応じて、保護対策が講じられました。変圧器やその他の電気機器を保護するために、ケベック州全体でブレーカーが落ち、電力が遮断され、電力網は使用不能になりました。 ^[68] 90秒以内に、この一連の回路遮断により、送電網全体が使用不能になりました。電力網が崩壊したため、600万人の人々とケベック州の残りの地域は、非常に寒い夜に何時間も電気が使えませんでした。停電はほとんどの場所で約9時間続きましたが、場所によっては数日間暗闇に陥りました。この磁気嵐により、ハイドロ・ケベックに約1,000万カナダドル、電力会社の顧客には数千万カナダドルの損害が発生しました。^[66]

1998年1月4日/5日から10日にかけて、南からの暖かく湿った空気が北からの冷たい空気を覆い隠し、氷雨が発生し、80時間以上にわたって氷雨と霧雨が降りました。^{[69] [70]}数日間、ほとんどが氷結した雨が連続的に降り、降水量は水換算で70～110ミリメートル（2.8～4.3インチ）に達しました。^[71]モントリオールやサウスショアなどの場所は特に大きな被害を受け、100ミリメートル（3.9インチ）の大部分が氷結した雨が降りました。^[70]これらの大雨により、地域の送電システムが大混乱に陥りました。

物理的損傷

5～6日間続いた凍結雨と降水により、モントリオールとサウスショア地域のハイドロ・ケベック電力網が機能不全に陥った。100×250キロメートル（62×155マイル）の範囲で、735kVの主要送電線数本とケベック・ニューイングランドHVDC±450kV線を含む約116本の送電線が使用不能となった。^[72]

氷結性の降雨が次々に起こり、75ミリメートル（3.0インチ）を超える放射状の氷が電線と鉄塔自体に積もった。この氷のコーティングにより、導体1メートルあたり15〜20キログラム（10〜20ポンド/フィート）の追加重量が発生する。電線はこの追加重量に耐えられるが、風や降雨の影響と相まって、これらの導体は破損して落下する可能性がある。^[73]鉄塔は45ミリメートル（1.8インチ）の氷の付着に耐えるように設計されていたが、ねじれた鋼鉄の山となって座屈し、崩壊した。^[52]いくつかの送電線では連鎖的な故障が発生し、1つまたは複数の塔が倒壊して鉄塔が一列に倒れた。^{[72] [74]}

被害を受けた鉄塔のうち、約150基は735kVの送電線を支える鉄塔であり^[19] 、 315kV、230kV、または120kVの送電線を支える200基の鉄塔も倒壊した。^{[B] [72]}モントリオールからサン・イアサント、サン・ジャン・シュル・リシュリュー、グランビーに挟まれた「暗闇の三角地帯」と呼ばれる地域では、架空送電網の半分が機能停止した。^{[75]ケベック州は、嵐で機能しなくなった送電・}配電システムの修復のため、無数の導体、腕金、電線接続を発注した。^[19]ケベック州全体では、24,000本の電柱、4,000台の変圧器、1,000基の電柱が損傷または破壊され、^[B] 3,000km（2,000マイル）以上の電線が切断され、修復に総額8億カナダドルの費用がかかりました。^{[71] [73]}

停電

100本以上の送電線が氷で麻痺したため、ケベック州は寒いカナダの冬に大規模な停電に見舞われた。最初の停電の後、電力復旧が開始されたものの、多くのケベック州民は電気を失っていた。^[72]停電のピーク時には、300万人^[76]から400万人以上^[75]が住む約140万から150万の住宅と顧客が電気を失った。^{[77] [78]}カナダと米国の他の地域から民間企業や他の公益事業会社が派遣され、ハイドロ・ケベックによるこの大規模な復旧作業を支援したが、電力網の広範囲にわたる被害により作業は複雑化した。^[79]一部の地域では停電が33日間続き、停電の影響を受けた人の90%が7日以上電力を利用できなかった。^{[19] [71]} 1998年2月8日までにケベック州の全地域で電力が完全に復旧したものの、電力施設が再び稼働したのは3月中旬になってからだった。^[72]その時までには、電気暖房の不足による食品の腐敗や死亡など、多くの社会的、経済的被害が発生していた。^[19]

停電が終わった後、ハイドロ・ケベックは電力網を改善するためにシステムに数多くのアップグレードを行った。例としては、電柱や電柱の強化、電力供給の増強などがある。これは、ケベック州に再び大規模な氷が襲来した場合に、電力会社がより迅速に電力を復旧できるようにするために行われた。ハイドロ・ケベックは、1998年と同規模の氷雨に対処するための準備が整っていると述べた。^[71]

2004年、ジョージ・W・ブッシュ米大統領の カナダ訪問の直前、カナダと米国の国境に近いイースタン・タウンシップにあるケベック・ニューイングランド送電線HVDC回路沿いの鉄塔が、基礎部分で爆発した爆弾によって損傷を受けた。CBCは、ラ・プレス紙、ル・ジュルナル・ド・モントリオール紙、CKACラジオ局に宛てた、レジスタンス・インターナショナリストからのメッセージによると、この攻撃は「米国によるケベックの資源の『略奪』を非難するため」に行われたと報じた。^{[80] [81]}

1998 年の氷雨の際のハイドロ・ケベック・トランスエナジーの送電網の性能は、送電網の基本概念、脆弱性、信頼性について疑問を投げかけた。^[19]批評家は、発電施設が人口密集地から約 1,000 km (600 マイル) 離れた場所にあり、モントリオール周辺には地元の発電所が不足しており、735 kV の給電線が 6 本しかないことを指摘した。^[82]これらの給電線のうち 5 本は、市内を囲む「電力リング」と呼ばれるループを形成している。1998 年 1 月 7 日にリングが故障したとき、モントリオール大都市圏の電力供給の約 60% がオフラインになった。 ^[75]ハイドロ・ケベックの大規模な地上送電および配電システムは、送電網を地下に埋設するコストが法外なものであったにもかかわらず、自然災害にさらされていると考えられていた。^[19]

ハイドロ・ケベック・トランスエナジーの送電網で利用されている技術も、批判の的となっている。この技術は、性能、安全性、信頼性を向上させるために利用されたが、ケベック州のエネルギー供給の40%以上を電気、特に水力発電が占めていることから、ケベック州の人々は電力網に過度に依存するようになったとされている。^[75]この依存は、オンタリオ州の農家がケベック州の農家よりも多くの予備発電機を所有しているという事実からも明らかだが、1998年1月に起きたように送電網が機能停止した場合、その影響はより深刻になる可能性がある。^[19]

A. ^ 735 kV システムの長さについては、11,422 km と 11,527 km (7,097 マイルと 7,163 マイル) の 2 つの数字が示されています。

B. ^ a b 氷雨によって損傷/破壊された電柱と鉄塔の総数に関する推定値はさまざまです。
