| ダンストン発電所 | |
|---|---|
 ダンストンB発電所 南西から見たところ | |
| 正式名称 | ダンストンA発電所とB発電所 |
| 国 | イングランド |
| 位置 | ダンストン |
| 座標 | 北緯54°57′37″ 西経1°39′32″ / 北緯54.96028° 西経1.65889° / 54.96028; -1.65889 |
| 状態 | 破壊された |
| 建設が始まった | 1908年（Aステーション） 1930年（Bステーション） 1947年（ガスタービン） |
| 委託日 | 1910年（Aステーション） 1933-51年（Bステーション） 1955年（ガスタービン） |
| 廃止日 | 1975-81 |
| オーナー | ニューカッスル・アポン・タイン電力供給会社 ( 1910–1947 ) 英国電力庁 ( 1948–1954 ) 中央電力庁 ( 1954–1957 ) 中央発電委員会 ( 1957–1981 ) |
| 火力発電所 | |
| 主燃料 | 石炭 |
| 二次燃料 | 天然ガス |
| 発電 | |
| ユニット運用中 | A発電所: 7.2MW AEG 2基、6.25MW Brown Boveri 1基、13.2MW Brown Boveri 1基、後に15MW CA Parsons and Companyガスタービン1基 B発電所: 50MW CA Parsons and Company 6基 |
| 銘板容量 | 1910年: 33.85MW 1951年: 333.85MW 1955年: 348.85MW 1981年: 98MW |
| 外部リンク | |
| コモンズ | コモンズの関連メディア |
- 近くにあるステラ発電所と混同されることもあります。
ダンストン発電所は、イングランド北東部にあった、現在は取り壊された2つの隣接する石炭火力発電所のことを指す。これらは、ゲーツヘッドのダンストンの西外れ、タイン川の南岸に建設された。2つの発電所は現在メトロセンターが占めている場所に建設された。この場所に建設された最初の発電所はダンストンA発電所として知られ、1933年から1950年の間に徐々にそれに取って代わった2番目の発電所はダンストンB発電所として知られていた。A発電所は当時、国内最大級の発電所であり、石炭を燃焼させるだけでなく、初期のオープンサイクルのガスタービンユニットを備えていた。B発電所は新しい発電所設計の最初のもので、50年以上にわたってタインのランドマークとして立っていた。 1910年のA発電所の開業から1986年のB発電所の解体まで、これらの発電所は英国における電力発電の黎明期から産業の国有化を経て民営化の10年前まで共同で運営されていた。
ダンストンA発電所の発電能力は1955年時点で48.85メガワット（MW）、ダンストンB発電所の発電能力は300MWであった。発電所からの電力はノーサンバーランド、カウンティ・ダラム、カンバーランド、ヨークシャー、そして北はスコットランドのガラシールズまで広範囲に供給されていた。[1]
ダンストンA発電所
歴史
1900年代初頭の電力供給産業の拡大に伴い、各家庭に電灯を供給するための発電所が建設された。ニューカッスル・アポン・タイン周辺では、レミントン、ザ・クローズ、カーヴィルに発電所が建設された。発電所を建設したのは2つの供給会社で、ニューカッスルの東にはニューカッスル・アポン・タイン電力供給会社(NESCo) が、西にはニューカッスル・アンド・ディストリクト電灯会社(DisCo) が建設した。[2]増加する電力需要を満たすため、NESCo は、カーヴィル発電所とニューカッスル地域の電力供給のバランスを取るため、ゲーツヘッド西の広大な氾濫原であるダーウェント・ハウにダンストン発電所 (後のダンストン A 発電所) を建設した。 [3] [4]新しい発電所の建設は1908年に始まり、作業はサー・ロバート・マカルパインが担当した。彼らはわずか20ヶ月で建設を完了し、これは鉄道産業の衰退後に行われた多数の発電所建設の最初のものとなった。[5] [6] 1910年に発電所が開業し、発電を開始した。[4] [7]
設計と仕様
この発電所は、カービルやレミントンにある他の地方発電所と同様の設計で、大きな三重切妻のレンガ造りの建物であった。[3] [8]しかし、ダンストンAは他の地方発電所より数年後に建設されたため、発電所の設計が進歩したため、他の発電所よりも規模が大きく、より多くの電力を生産することができた。この発電所には当初、ドイツのAEG社製の定格7.2 メガワット(MW)のターボ発電機2基と、スイスのブラウン・ボベリ社製の定格6.25MWと13.2MWのターボ発電機2基が装備されており、総発電容量は33.85MWであった。[3] [9]ターボ発電機には、石炭を燃料とするバブコック・アンド・ウィルコックス社製の船舶用水管ボイラー24基から蒸気が供給された。
低温炭化プラント
1925年、NESCoは発電所に石炭の低温炭化処理のための別個のプラントを設置した。石炭はボイラーで燃焼され、蒸気は発電に使用された。処理プラントはバブコック・アンド・ウィルコックス社によって製造され、4つのボイラー、4つのレトルト、粉砕機を備えた独立したボイラー室に設置された。建物にはガス除去および副産物プラントも備えられていた。炭化プラントは1日あたり最大100トンの石炭を処理でき、ボイラーは1時間あたり78,000ポンドの蒸気を生産した。[10]このプラントは1931年に拡張された。[11]
ガスタービンプラント
1947年[3]から1955年11月[12]にかけて発電所は拡張され、15MWのパーソンズ ガスタービンターボ発電機が設置され、発電所の容量は48.85MWにまで増加した。[3] [13] [14]ガスは、1.5マイル（2.4km）離れたチームバレーのノーウッドコークス工場からパイプラインで供給された。[3] [15]
A発電所からの電力出力は以下の通りであった。[16]
ダンストンB発電所
1932年にニューカッスル・アポン・タイン電力供給会社が使用していた40ヘルツ（Hz）システムから、新しい英国ナショナルグリッドが使用していた50Hzシステムへの移行の一環として、A発電所に代わる新しい発電所が建設されました。[17]
設計と仕様
新しいダンストンB発電所は、コンサルタントエンジニアのメルツ＆マクレランによって設計されました。[18]この発電所の設計は、機械をガラスで覆われた鉄骨で囲った点で、当時の他の発電所の設計とは異なっていました。 [1]これは、機械をコンクリートやレンガの壁で囲む通常の発電所の設計からの脱却でした。ダンストンBは、このように建設された英国初の発電所、おそらく世界初の発電所であると考えられています。[4]この発電所は、66,000Vもの高電圧で金属被覆スイッチギアを使用した世界初の発電所でもありました。 [19]
新しい発電所の建設は1930年に始まったが、第二次世界大戦の影響で完成は1951年まで延期された。発電所は建設中、段階的に開業した。他の部分が建設中だった間にも発電ユニットの稼働が可能だったためである。最初のユニットは1933年1月に稼働を開始した。[7] [14]
新しい発電所は300メガワット（MW）の発電能力があり、6台の50MW発電機で発電した。これらはCAパーソンズ社によって製造され、チャールズ・アルジャーノン・パーソンズの監督下でこれまでに製造された最大の機械であった。 [14] [20]
この発電所のユニットは、蒸気タービンに再加熱蒸気を世界で初めて適用したもので、この改良により熱消費量は1キロワット時あたりわずか9,280 BTUとなり、英国で最も効率的なシステムとなった。1939年には、この発電所は「熱効率に関しては英国のすべての発電所のトップ」と言われた。[21]この発電所は1950年代まで英国で最も効率的なシステムの1つであり続けた。[1] [14]
発電所の建物の高さは約100フィート（30メートル）でした。排気ガスは、発電所の6つの発電ユニットごとに1つずつ、合計6つの高さ250フィート（76メートル）の煙突から排出されました。 [22]発電所には1953年に2つの電気集塵装置が設置され、1つはその年の6月に、もう1つは9月に完成しました。これらは発電所からの煙と汚染を減らすために設置されました。[23]
オペレーション
工場の給水システムは、冷却塔システムではなく、近くのタイン川を使用して冷却されました。 [1]駅の石炭は、ノースダラム炭田のさまざまな炭鉱から供給され、貨物専用線で列車で駅に運ばれました。駅が閉鎖されて以来、この線路は旅客列車の使用にアップグレードされ、現在はニューカッスル＆カーライル鉄道の一部として使用されています。[1]駅に運ばれた石炭は、 1942年にロバート・スティーブンソン＆ホーソンズによって製造されたCEGB No. 15「ユースタス・フォース」と、1928年にホーソン・レスリー＆カンパニーによって製造されたNo. 13「ザ・バラ」によって入換されました。これら2つの機関車は現在、それぞれシルドン国立鉄道博物館とタンフィールド鉄道に保管されています。[24] [25]
様々な船が発電所の灰廃棄物を処分し、フライアッシュを川に流して北海に投棄した。これらの船には、近くのステラ発電所でも使用されていた「ボビー・シャフトー」、「ベッシー・サーティーズ」、「ヘクサムシャー・ラス」、および「ミルドレッド」を含むホッパー船を牽引する多数のタグボートが含まれていた。[26] [27]
1971年、発電所の設備容量は282.5MWで、52MWの発電機2台と44MWの発電機4台で構成されていた。[28]ボイラーの出力容量は、600psi（41.4bar）、427/454℃で毎時225万ポンド（283.4kg/s）の蒸気を生成できた。1971年、発電所は508.83GWhの電力を供給した。[28]
ダンストンB発電所の発電能力と出力は表に示されている。パートI発電所（1933〜39年）とパートII発電所（1949〜50年）の数字が別々に示されている。[16] [29] [30]
閉鎖、解体、そして現在
ダンストンB発電所は、当時、熱効率と電力コストの両面で、常にイングランドのトップクラスの発電所でした。[14]しかし、発電所はやがて時代遅れとなり、1975年10月に部分的な閉鎖が通知され、翌年10月には一部のユニットが閉鎖されました。[31]その後は、ピーク電力需要時にのみ稼働する予備発電所としてのみ使用されました。最終的に、一部のユニットが約40年間稼働した後、発電所は1981年10月26日に発電を停止しました。閉鎖時点では、発電所の容量のうち98MWのみが使用されていました。[32]

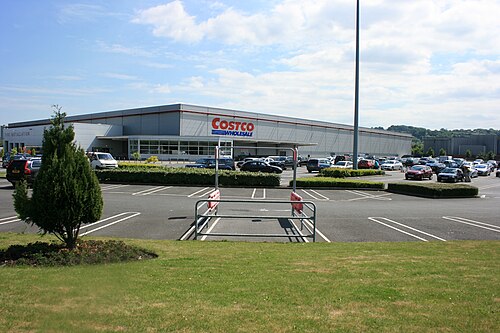

発電所は1986年にメトロセンター建設のため取り壊され、メトロセンターはヨーロッパ最大のショッピング・レジャーセンターとなった。[33]メトロセンターが建てられた土地は、水浸しで発電所で発生した灰を捨てる場所として使われていたため、わずか10万ポンドで購入された。アメリカの倉庫型店舗チェーンであるコストコはその後、発電所の実際の場所に店舗を建設した。[34]発電所の大きな屋内変電所は今も発電所の横に残っており、この場所がかつて使用されていた唯一の痕跡となっている。
ダンストン発電所の閉鎖、およびその後のステラとブライスの発電所の閉鎖により、北東イングランドの北部は電力供給をナショナル・グリッドに大きく依存するようになった。しかし、この地域の南部にはハートリプールとティーズサイドの2つの大きな発電所がまだあるため、この地域の南部は北部ほど電力供給をナショナル・グリッドに依存していない。[35]
視覚的および文化的影響
発電所の6本の煙突は地元の有名なランドマークであり、ゲーツヘッドのベンシャムからノーサンバーランドのヘドン・オン・ザ・ウォールまで続くタイン渓谷の8.6マイル（13.8 km）にわたって見えました。[36]
営業中、Bステーションはマイケル・ケイン主演の1971年の犯罪映画『ゲット・カーター』に短時間登場した。ダンストンBは、主人公の兄弟フランクの葬列が通りの家を出るシーンで、現在は取り壊されたベンウェルのフランク・ストリートから見た映画の背景の一部として登場する。 [34] [37]
駅は写真家にとっても人気の被写体だった。ドキュメンタリー写真家で報道写真家 のバート・ハーディの作品にも登場し、ベンウェルから母子を撮影する際の背景に駅を使っている。 [38] また、ウェールズのドキュメンタリー写真家ジミー・フォーサイス（写真家）もスコッツウッド・ロード・コレクションの一部として駅を撮影している。 [ 39 ]
