英国の電話ソケット

英国の電話ソケットは、加入者が自分の電話機を接続できるようにするために、1981年11月19日にブリティッシュテレコムによって現在のプラグアンドソケットの形で導入されました。コネクタは英国規格 BS 6312で指定されています。^{[1] [2] [3]}電話インターフェースの電気的特性は、個々のネットワークオペレータによって指定されています。^[4]たとえば、ブリティッシュテレコムのSIN 351で指定されています。 ^{[5]英国の電話に要求される電気的特性は、} BS 6305で指定されていました。^[6]

これらはモジュラーコネクタ（ RJ11で使用されるもの）に似ていますが、底部に取り付けられたフックではなく、側面に取り付けられたフックがあり、物理的に互換性がありません。

標準ソケットは、「新プラン」配線方針の一環として導入され、電話規制機関であるOftelの要求に従い、顧客が簡単に独自の電話を購入できるようにしました。したがって、プラグが BS 6312 に準拠し、 BABTなどの他の特定の規制基準を満たしている電話であれば、ブリティッシュ テレコムが市場を管理するのではなく、ネットワークに接続できました。「新プラン」は英国でのみ新しいものであり、米国を中心に長年にわたって他の場所で利用可能であったシステムを広くベースとしていました。

新しいシステムは、多くの「種類」（例：プラン 1、1A、1B、1C、2、2A、105、107 など）があった古い有線システムに取って代わりました。これらは非常に複雑で、GPO の電話技術者の立ち会いが必要でした。技術者は完全な「N」（配線）図^{[7] [より適切な情報源が必要] を}必要としました。これは非常に広範囲に及び、小さな黒いリング バインダー 15 巻以上にも及びました。N 図には独自の番号体系もあり（例：プラン 1A の N 図は N4502 でした）、頻繁に更新されました。

1900 年代初頭から、GPO (後に British Telecom に改称) は、レンタル可能なプラグ アンド ソケット システムを提供していました。^[8]これは後に「プラン 4」(N762 - 初版) と呼ばれ、標準的な編み込みの綿で覆われた楽器用コードの端に、頑丈な 4 方向ジャック プラグ 404 (断面が円形) を採用しました。また、電話機が接続されていない場合に呼び出し音を鳴らすために、独立したベル セットも必要でした。このシステムは、「キャンドルスティック」200 および 300 タイプのベークライト電話から、1959 年に小型の「プラグ 420」が導入された700 シリーズまで、さまざまな電話機モデルに採用されました。独立したベルセットには、オンボードのコンデンサとコイルが備わっており、必須の 1000 オームの容量性ループバックを提供することで、遠隔地のエンジニアにテスト回路を提供しました。電話機 1 台とソケットごとにレンタル料を支払う必要があったため、このシステムはそれほど普及していませんでした。

英国国内の単一電話回線の設置では、BT または別のサービス プロバイダーによって提供される、建物内にマスター ソケットまたは回線ボックスが 1 つあります。このソケットは、顧客が所有および保守する構内配線と電話ネットワークとの間の境界点となります。NTE5 回線ボックス (NTE はネットワーク終端装置の略) を使用する設置の場合、境界点は実際にはソケット内にあります。つまり、前面プレートの下半分と関連する配線は顧客のものですが、その背後にある取り外し不可能なセクションの固定配線はサービス プロバイダーの責任となります。顧客は、取り外し可能な下部セクションがないマスター ソケットの配線にアクセスすることはできません。このタイプの設置を行う顧客には、プラグイン延長キットが用意されています。交換機からの 2 本のワイヤは、回線が使用されていないときに接地に対して-48 V のBレッグと、回線が使用されていないときに接地電位に近いAレッグとして示されます。A レッグはマスター ソケットのピン 5 に接続され、Bレッグはピン 2 に接続されます。 (すべての機器は逆の回線でも動作しますが、逆配線のソケットは厳密には故障ではありません。) 回線に電流が流れている場合、Bレッグ電圧は接地近くまで低下し、Aレッグ電圧はBレッグ電圧に近づきます。正確な電圧降下は、交換機までの距離とネットワーク配線の種類によって決まります。SIN 352 によれば、ループ内の平均 DC 電流と電話機全体の電圧は、12.5 V (短距離回線) で最大 42 mA、10 V で最大 33.5 mA、9 V で 25 mA 以上になります。(長距離回線制限) 発信者 ID が使用されている場合、通話中に回線の極性が反転します。^[9] 通話中は、DC電圧に重畳されたオーディオとトーンのレベルは600オームでのdBmで表されますが、回線インピーダンスは600オームからかなり離れていてもかまいません（SIN351に従って）-9dBm（275mV RMS）[600オームで0dBm = 1mW（0.775V RMS）です。^[10]

最近まで^{[いつ? ]}このソケットには、高電圧サージ保護を提供するために内部で安全にフラッシュオーバーできる密閉型スパークギャップ SP1 が含まれていました。このコンポーネントは、VDSL速度に悪影響を与えるため、現在は使用されていません。ソケットには、AC 呼び出し音を供給する 1.8 μF のコンデンサ (ベル回路) と、ソケットに電話が差し込まれていないときにリモートテストを可能にする 470 kΩ の抵抗 (R1、使用不可抵抗) が含まれています。追加の内部拡張 (セカンダリ) ソケットは、マスターソケットから配線されています ( IDCシステムを使用して並列に接続) が、サージプロテクタ、ベル回路コンデンサ、使用不可抵抗は含まれていません。

「旧式」の固定マスター ソケットには背面に端子が 1 セットしかなく、顧客は前面のソケットに差し込んだ延長キットを使用することになっていました。しかし、多くの顧客は、すっきりと堅牢な理由から、とにかく独自の延長を配線していました。これは、顧客の内部延長配線を BT の配線から分離する方法がないため、不適切な配置でした。

NTE5 ラインボックス ソケットは、長年マスター ソケットの代わりに使用されてきました。フロント プレートの下部は、2 本のネジを外すと取り外すことができ、内部の内線ソケットを接続するために必要な端子にアクセスできます。また、取り外し可能なパネルにより、建物の配線が正しく行われていれば、外部の電話回線を内部配線から簡単に取り外すことができます。これにより、機能するマスター電話コネクタが 1 つ残ります。このコネクタに接続された電話が機能し、内線に接続された電話に問題がある場合は、建物内の顧客の配線に問題があるはずです。背面部分の端子は、当初は大きなネジ端子でしたが、後にすべての BT NTE5 ソケットで絶縁被覆圧接コネクタ(IDC) に置き換えられました。

BT はもはや内部配線の独占権を持っていないため、報告された障害が顧客の内部/国内配線にあることが判明した場合、BT は多額の費用を請求します。したがって、顧客が障害が自社の内部配線/機器にあるか、外部の BT のケーブルまたはシステムにあるかを確認できる機能を備えていることが重要です。NTE5 ソケットは、内部/国内配線 (ソケットの取り外し可能な前面にあり、顧客の責任) と背面に固定された外部電話回線/ケーブル (BT の責任) の間の正式な境界点を表しているため、2 セットの配線を物理的に切断すること (NTE5 の取り外し可能な前面プレートによって可能) は、障害を特定し、その修正の責任を割り当てる上で非常に重要です。

2009 年に BT は、BT Infinityとして知られるvDSLサービスを英国に導入し、同時にDSL フィルターとベルワイヤ ノイズ抑制という 2 つの機能を実行する BT vDSL インタースティシャル フェースプレートを導入しました。vDSL モデムは、フェースプレートの 6P6C モジュラー ソケットに直接差し込むようになりました。フェースプレートは、NTE5 の下部にある 2 つのネジを外し、下部をスライドさせてその間に取り付けるだけで簡単に取り付けることができます。その結果、拡張回路全体が vDSL プレートによってフィルタリングされるため、DSL に使用する電話ソケットに DSL フィルターは不要になります。vDSL インタースティシャル フェースプレートは、ADSLに使用する回線にも取り付けることができ、接続速度が向上することが実証されています。

NTE5 (NTE5、NTE5a、NTE5c など) および vDSL インタースティシャル フェースプレート (Mk2、Mk3) には、いくつかのバージョンがあります。

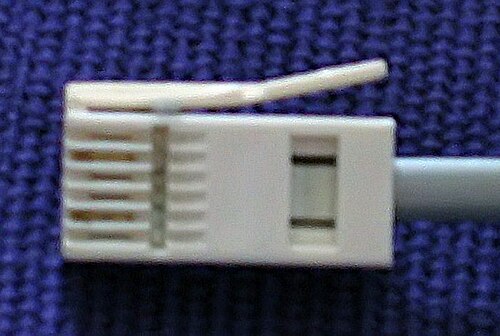

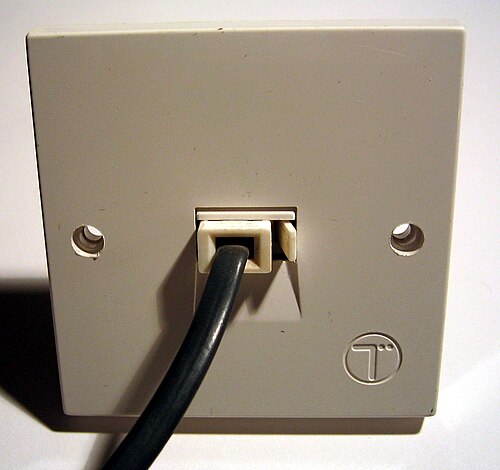

電話機を接続するために一般的に使用されている現代のBritish Telecomプラグには、431A と 631A の 2 種類があります。

431A は 4 ウェイ、631A は 6 ウェイです。モデム リード線でよく見られる 2 つの接点のみのプラグもあります。これらは最近導入されたもので、個別の部品として簡単に入手できるようには見えません。すべて、右利き用の「タイプ 600」電話ソケットに適合します。

タイプ 430A および 630A プラグにはプラグの反対側 (左側) にラッチがあり、一部の交換機のヘッドセット プラグや、Ambassador などの一部の電話機の受話器コネクタとして使用されていました。

631A および 630A プラグは、教育環境におけるコンピューターベースの測定用のインターフェイスにセンサーを接続するためにも使用されます。前者はアナログ センサーの接続用、後者はデジタル センサーの接続用です。これらのプラグを使用している企業には、Vernier、TI、Casio (グラフィカル 電卓に接続するインターフェイス用)、およびオランダの CMA などがあります。

BS 6312 仕様では、ソケット コンセントの端子番号をソケットのピン番号と逆方向に定義しています。つまり、端子 1 はピン 6 に接続され、端子 2 はピン 5 に接続されるという具合です。631A プラグのピンは、接点が上向きでラッチが右側にある状態で、左から右へ昇順で番号が付けられています。

電話機のコネクタは標準化されていません。壁のコネクタは規制によって標準化されており、個人が独自の電話機を使用できるようにしています (相互接続)。ただし、電話機から壁までの配線は電話機に直接接続されているか、さまざまなコネクタが使用されている場合があります。

通常、電話機側には 6P4C または 6P2Cモジュラー コネクタがあります。後者は、RJ11 標準 (ピン 3 と 4) に従って配線される場合もあれば、 BT プラグからのストレート ケーブルとしてピン 2 と 5 を使用して配線される場合もあります (RJ11 ではピン 3 と 4 が使用されるのに対し、BT プラグでは回線にピン 2 と 5 が使用されます)。したがって、電話機のベースにはピン 2 と 5 のソケット (ストレート ケーブルが必要) や RJ11 ソケット (クロス ケーブルが必要) があるため、一般にケーブルは異なる電話機間で互換性がありません。

BS 6312 ジャックは1980 年代からニュージーランドで使用されており、他の多くのコネクタや有線接続に代わるものであり、その後、 3 番目のチリンチリン音防止ワイヤをなくしたデイジー チェーン配線に適した「2 線式」バージョンに置き換えられました。「BT ジャック」は今でも最も一般的に使用されている電話ジャックですが、ビジネスでの設置では、電話とデータ サービスの両方に「RJ45」8P8C モジュラー コネクタを使用した構造化ケーブルを使用しているケースが多くあります。2010 年以降、電気通信事業者フォーラム構内配線実務規定^[11]では、すべての新しい住宅および SOHO 電話/データ ネットワークで BT ジャックの代わりに「RJ45」モジュラー ジャックが推奨されていますが、2016 年現在でもまだ必須の標準ではありません。

このジャックは、バーレーン、バングラデシュ、ベリーズ、ボツワナ、ブルネイ、キプロス、エリトリア、エスワティニ、フォークランド諸島、ガーナ、ジブラルタル、イスラエル（ただし、英国規格とは配線が異なる）、ヨルダン、ケニア、クウェート、レソト、マラウイ、マルタ、ミャンマー（ビルマ）、ナイジェリア、オマーン、カタール、サウジアラビア、タンザニア、アラブ首長国連邦、ザンビア、ジンバブエでも使用されている。^[要出典]このジャックは香港ではまだ見られるが、1998年に新規の設置は中止された。^{[12]一方、}セントビンセントおよびグレナディーン諸島では、2001年に新規の設置が中止され、現在は代わりにRJ11が使用されている。

BS 6312 はアイルランド共和国、マレーシア、シンガポールでは採用されていないが、アイルランド、マレーシア、シンガポールの電話ジャックは、古いアイルランド、マレーシア、シンガポールの電話配線システムにおける GPO の影響により、英国のジャックとさまざまなレベルで類似している。マレーシア電気通信局 (現在のTelekom Malaysia ) とシンガポール電気通信庁 (現在のSingtel )は、1970 年代にベルシステムスタイルの 6P2C プラグと 6P4C "RJ11" ソケットを採用し、アイルランドのP&T (現在のEir ) も少し遅れて、英国で BT が BS 6312 を展開する少し前に、6P4C ソケットではなく 6P6C ソケットを使用して同様のことを行った。アイルランド、マレーシア、シンガポールの電話ソケットは通常、国際標準に従って配線され、線は中央のペア (ピン 3 と 4) に通されている。しかし、実際にはめったに接続されませんが、アイルランドの電話ジャックには、英国のジャックと非常によく似た呼び出し音コンデンサ回路も含まれています。これはピン 5 で実行されます。または、2 回線サービス用に配線されている場合 (まれ)、2 番目の呼び出し線は回線 2 用にピン 2 で実行され、外側のペアであるピン 1 と 6 は 2 番目の回線を実行します。この配置は、BS 6313 のコンデンサと同じ理由で導入されました。つまり、1970 年代から 1980 年代にかけて一般的だった、アンチ ティンクル回路のない古い GPO スタイルの 3 線式電話との下位互換性を確保するためです。現代のアイルランドのジャックには、内線電話配線または 1970 年代以前の有線電話を接続するためのねじ込み式ラグも含まれています。接続ブロックには、呼び出し線をコンデンサに接続するための "R" 端子があります。ジャック内に回路があるにもかかわらず、英国の電話は、配線が元々ダイヤル式電話で使用されていた場合を除き、ほとんどの家庭では「R」線が接続されていないため、独自の呼び出し用コンデンサを備えたアダプタに接続する必要があります。^{[引用が必要]}

前述のように、実際の接続は絶縁被覆除去コネクタ(IDC) を使用して行われます。これを行うにはパンチダウン ツールが必要で、2 種類あります。1 つはプラスチック製で、たまにしか使用しません。もう 1 つは設置者が使用するプロ仕様のツールで、スプリング式のプッシュダウン ツールで、ワイヤの挿入とトリミングを 1 回の操作で実行します。例を写真に示します。ソケットからワイヤを取り外すツールも付属しています。2016 年第 3 四半期から、Openreach は、接続を行うために IDC ツールを必要としない、新しい「ツール不要」バージョンの境界ソケットNTE5Cの使用を開始しました。

•

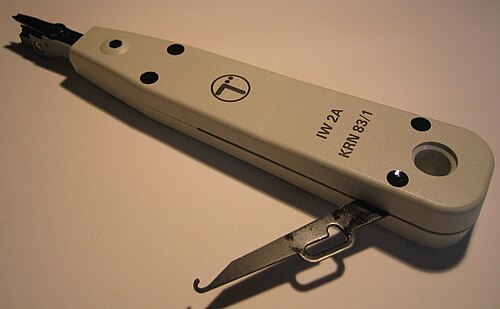

  Krone IDC ツール。ワイヤー除去ツールが開いた状態。正式には Inserter Wire No. 2a として知られています。
•
  プラスチックIDCツール（たまに使用する場合のみ）
•

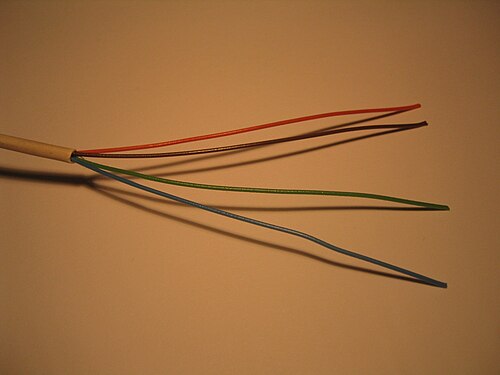

  4線ケーブルは古いタイプだが、はるかに細い
•

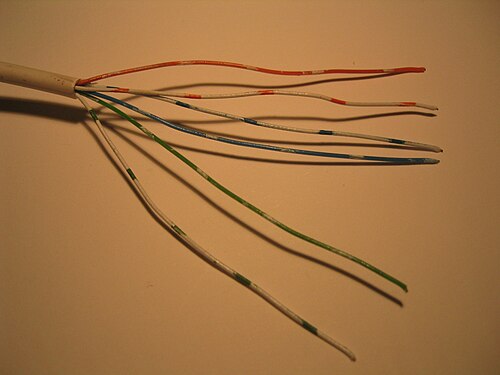

  6線ケーブル現行タイプ
•

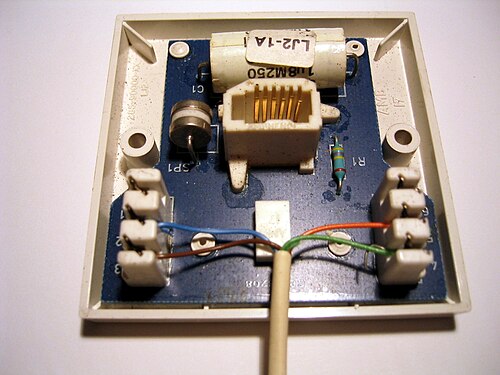

  LJ 2/1A - マスターソケットに接続された4線ケーブル
•

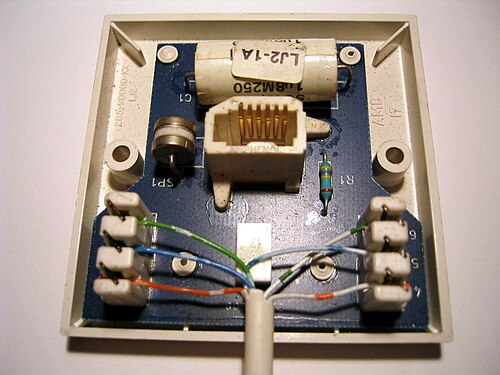

  LJ 2/1A - マスターソケットに接続された6線ケーブル

以下に、4 線ケーブルと 6 線ケーブルの両方の配線配置を示します。最初は 4 線が使用され、多くの古い設備ではまだ使用されていますが、その後 6 線が新しい標準になりましたが、コスト削減の一環として 4 線が最近すべての Openreach 技術者に再発行されました。ただし、最新の 4 線は 6 線と同じ直径であるため、技術者は既存のタッキング ガンとケーブル クリップを保持できます。6 線ケーブルのワイヤは、長さの比率が 4 対 1 で 2 色に着色されており、最初に指定された色が主な色であることに注意してください。たとえば、ワイヤの指定された色が WB の場合、ワイヤは 12 mm が白、3 mm が青というように着色されます (つまり、白いワイヤに青い斑点があるように見えます)。

•
  4線ケーブル
•

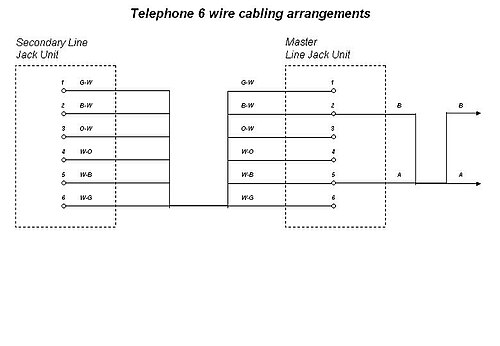

  6線ケーブル

厳密に言えば、教科書的な設置では、実際にピン 2、5 (音声用)、および 3 (呼び出し音用) のみが使用されます。とはいえ、最近のほとんどの電話機では呼び出し音コンデンサは不要で、2 線接続になっている場合があり、通常はピン 2 と 5 のみを使用して内線配線を実行できます。多芯ケーブルが使用される場合、残りのケーブルは追加の着信電話回線の内線配線に使用されることがよくあります。

ブロードバンド インターネットサービスを音声電話と同時に使用するには、 DSL フィルターを使用する必要があります。これは、電話コンセントに取り付けられたロー パス フィルターです。これにより、高周波データ ノイズが低周波音声帯域幅に影響を与えるのを防ぎ、接続された電話の低インピーダンスが高速 DSL データ パスを減衰または変調するのを防ぎます。音声電話用に十分な帯域幅が確保され、大部分は高速データに使用されます。

電話と DSL 信号間の干渉を避けるため、すべての電話 (またはその他の音声帯域デバイス) は、フィルタ (電話ごとに個別のフィルタ、または複数の電話をカバーする 1 つのフィルタ) を介して接続する必要があります。データ送信がまだ聞こえる場合は、2 つの DSL フィルタを直列にデイジーチェーン接続すると、問題は解消されます。フィルタ ケースに用意されている RJ11 メス ポートは、DSL ルーターを電話回線に直接接続するだけです (ほとんどの DSL フィルタには、DSL または ADSL とマークされたソケットがあり、DSL 回線ペアを BT プラグ経由で着信電話回線ペアに直接接続するだけで、フィルタリングや処理は一切行われません)。配線のフィルタリングされていない部分にはリンガー ワイヤは不要であり、これを削除するとブロードバンド サービスのパフォーマンスと信頼性が向上することがよくあります。これは、リンガー ワイヤ (長い延長線上) がマッチしたツイスト ペアに不均衡な影響を与える可能性があるためです。これにより、信号対雑音比と加入者回線の高周波応答が低下します。

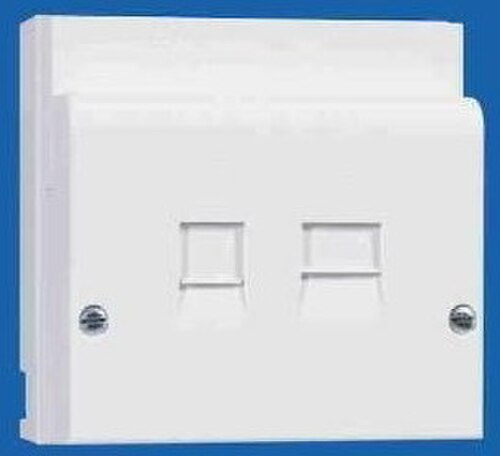

ADSL が英国で初めて導入されたとき、技術者が NTE5 の前面部分 (建物に旧式のマスター ソケットが残っている場合は NTE5 に交換) をフィルター付きのものに交換して設置しました。有線電話の内線は元の前面部分から外され、フィルターの背面にあるフィルター付き端子に接続されました。DSL モデム (当時は BT が供給) と、電話またはプラグイン内線 (ある場合) を前面に接続しました。DSL モデムをマスター ソケットから離れた場所に設置したい場合は、プラグイン ADSL 拡張キットを購入できます。

BT は「有線のみ」の ADSL サービスも提供し、各ソケットに個別のプラグイン フィルタを使用する手法を推奨しました。^[13] BT のエンジニアが使用したソリューションよりも技術的に劣り、はるかに整然としていませんでしたが、通常は十分であり、技術に詳しくない世帯主でも理解できるほど単純でした。より賢明な顧客は、NTE5 の交換用フロント プレートを含むさまざまな有線フィルタリング製品を購入できます。これらの製品の一部には、DSL モデムにつながる延長配線を接続する必要がないように、背面にフィルタなしの端子とフィルタ付きの端子があります。

2008 年に BT は「IPlate」を試験的に導入し、発売しました。「I」は interstitial (間隙) の略で、ソケットとフロント パネルの間に取り付けられます。このプレートは NTE 5 内に消費者が取り付け、3 番目 (ベル) のワイヤによって運ばれる干渉を軽減します。干渉が軽減されるとブロードバンド速度が速くなります。BT は、理論上の 4 Mbit/s に対して最大 1.5 Mbit/s の速度向上を主張しています。2009 年 11 月までに、BT は I-plate を「BT Broadband Accelerator」と呼んでいました。

構造化配線システムは、オフィスや家庭にも設置される汎用通信ケーブルで、さまざまな通信技術 (アナログ電話、ADSL、ISDN、イーサネット、ビデオなど) に使用できます。最も一般的なタイプは、8P8C (口語では誤ってRJ45と呼ばれます) 室内ソケットと中央パッチ パネルの間で、カテゴリ 5 ケーブル(100 オームのインピーダンスを持つ 4 本のツイストペア) を使用します。

アナログ電話回線の A 線と B 線は、構造化ケーブル システムでは通常、8P8C コネクタの中央ピン (ピン 4 と 5、Cat5 ケーブルの青/白TIA/EIA-568ペア 1) に現れます。他のほとんどの国では、アナログ電話を接続するのに必要なのはこれらの 2 本の線だけです。しかし、英国では、多くの電話回線で、マスター ソケットと内線の間に 3 本目の線でアンチティンクル接続がまだ使用されています。しかし、このような 3 線式インターフェイスは、平衡ツイストペア伝送線に必要な対称インターフェイスではないため、近くの他の配線との電磁干渉やクロストークが発生しやすくなります。ベル線を取り外して回路のバランスを取り直し、オフィスや遠方場の RF 干渉による潜在的な干渉を減らすのが現代の慣例です。電話は、ベル信号の接続に必要なコンデンサを含むライン アダプタ ユニット(LAU)/ Mod-Tap / Molexを介して構造化ケーブルに接続されます。市場にはさまざまなタイプの LAU が存在します。

• PSTNセカンダリ/スレーブ:ベル線を必要としない電話機用
• PABXマスター: リングコンデンサーを含み、8P8C 2線インターフェースから英国の電話で必要な3番目のベル線を提供します。
• PSTNマスター: サージ保護、リングコンデンサ、テスト抵抗器など、BTマスターソケットにあるすべての回路を実装します。

電話ソケットの極性ピン2と5を8P8Cコネクタのピン4と5に接続するという確立した標準は存在せず、両方の選択肢が一般的です。^[14]この極性は通常は重要ではありません。BTはB線がAよりもマイナスであると規定していますが、マスター電話ソケットのピン2と5にA線とB線のどちらが接続されるかは指定しなくなりました。^[5]ただし、以前の標準ではA線をピン5に、B線をピン2に接続するように規定されていました。
