GPO電話

英国郵便局( GPO ) は、ハルを除く全国で電気通信サービスを提供する唯一の責任を負っていました。GPOは、電話サービス加入者に対して、電話交換機の機能と性能に適合したさまざまな電話機器を発行しました。

1982年まで、GPOは、歴史的な理由から独自の市営電話サービスを維持していたキングストン・アポン・ハルを除く英国内のすべての電話回線と電話の提供を独占していました。GPOの顧客（内部では「サブスクライバー」の略で「サブスクライバー」と呼ばれていました）は電話を所有していませんでした。電話は、家の配線と、DP（配電点）と呼ばれる接続ポイントで家とローカルネットワークを接続する配線とともにGPOからレンタルされていました。DPは通常、近くの電柱の頂上に設置されていました。^[1]

電話の初期の頃、英国では、新しい技術と木工職人や家具職人の伝統的な技術を組み合わせた、さまざまな機器が少量生産されていました。それらは単にタイプ 1、2、3 などと呼ばれていました。これらは単純な内部リンクで使用されることが多く、大きな家の「スピーキング チューブ」の代わりになることもありました。これらの機器にはダイヤルがなく、信号は手回しのマグネト ジェネレータで構成されていました。多くの場合、反対側のベルは、スイッチ フックを上下にガタガタと動かすだけで「チリンチリン」と鳴らされます。←これらから、最初の本格的なGPO 機器である 100 シリーズが開発されました。これには、壁掛け電話のタイプ 121 と卓上電話のタイプ 150 が含まれていました。

どちらも、電話回線とベルを収めた同じ手作りの木製ケースをベースとしていました。タイプ 121 では、送信機のマウスピースがボックスの前面にねじ止めされ、受信機を固定するスイッチ フックが左側から突き出ていました。マウスピースの下にはダイヤル マウントがあり、ダイヤル (F または L - 数字のみまたは文字付き - 1926 年頃から) またはブランク プレート (CB) が含まれていました。これにより、この電話機は真の一体型電話機となり、美しい木製のバックボードに取り付けられ、一体型のライティング デスクを備えた「スタンドアロン」または、オリジナルのボタン A と B のコイン ボックスと組み合わせた Tele. 123 として利用できるようになりました。

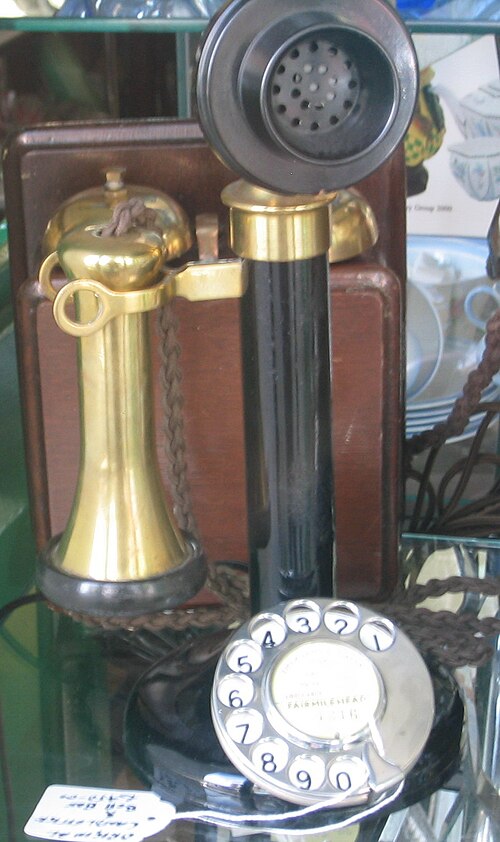

タイプ 150 の「キャンドルスティック」ツーピース電話機は、現在では収集品となっています。ベル受信機は元々、黒色の加硫ゴム (バルカナイト) でコーティングされ、残りの真鍮部分は黒​​色酸化皮膜仕上げでした (写真では、元の黒色仕上げが剥がされて真鍮が露出しています。ダイヤルも後から付けたもので、元の 10 番ダイヤルも銅に黒色酸化皮膜仕上げが施されていたと思われます)。L は英数字 (数字のみではなく) のダイヤル プレートを示します。ダイヤルにはスリッピング カムロータリー ダイヤルが使用されています。これは CB (中央バッテリー) バージョンとは異なります。CB バージョンにはダイヤルがなく、オペレーターによる接続に完全に依存していました。送信機 (マイク) は非常に質の悪いカーボン グラニュール構造で、湿気を吸収し、定期的な交換が必要でした。しかし、低コストであったため、この送信機は今後何年も使用され続けることが確実でした。対照的に、ツイン コイルとダイヤフラムの受信機は確かに非常に高品質でした。

タイプ 150 は、その後継機種であるタイプ 162 と同様に、実際には電話機の「フロント エンド」のみで構成されていました。送信機、受信機、スイッチ フック アセンブリのみで構成され、電気電話回路全体は付属のマグネト ベル セットに含まれていました。これは当初、図に示した木製ケースのバージョンでしたが、後にコンパクトなベークライト製のベル セット 25 になりました。

162 は、100 シリーズの最後のモデルとして 1929 年に発売されました。その潜在能力が認められると、すぐに独自のタイプ番号に昇格され、1934 年に (内部に若干の変更を加えて) 232 となり、1957 年まで生産が続けられました。

Tele . 162 ハンドセット マイクロ電話は、送信機と受信機を 1 つのユニット「ハンドセット」に組み込んだ英国初の電話機でした。これは、ごく初期の金属製および木製のケースのモデル、および Tele. 150 や Tele. 121 のように送信機とベル受信機を別々にするという BPO の好み以来、英国の電話では使用されていませんでした。

これは非常に軽量な家庭用電話機として設計されており、使用中はスイッチフック受け台の下に指を引っ掛けて持ち運ぶことができます。この目的のために、追加料金でさらに長い機器コードを注文することができました。ダイヤルの代わりにブランクプレートも付いていました。Tele. 150 と同様に、電気回路を完成させてベルを提供するには Bellset 25 が必要でした。これは電話機の下に直接ねじ込むことも、別の場所に別々に取り付けることもできます。

Tele. 232 は、引き出しの付いたベース プレートが箱から取り出され、その中に個人用ディレクトリ カードが入っています。電話機は、対応するベル セット 26 に直接ねじ止めして、本格的な (ただし非常に重い) 電話機にしたり、公衆電話ボックスの CCB (コイン収集箱) のデスクにねじ止めしたりすることもできます。この形式では、改良されたダイヤルと、より耐久性のある受話器コードが取り付けられ、Tele. 242 として番号が変更されました。もう 1 つバリエーションがありました。内部が改良され、ベルセット 39a または 44 と組み合わせて使用​​するように設計された、拡張プラン 5 および 7 を装った Tele. 248 です。このタイプの電話機は、英国製の時代劇テレビ ドラマでよく取り上げられます。不思議なことに、ベル ユニットが取り付けられていないにもかかわらず、電話が鳴ることがよくあります。

•

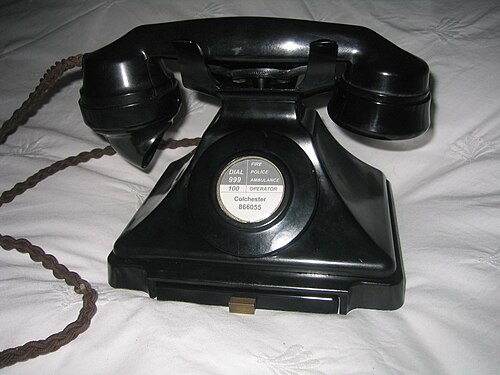

  GPO 電話機 232CB、手動交換機で使用
•
  GPO 電話機 232L はダイヤル付きだがベルは付いていない
•

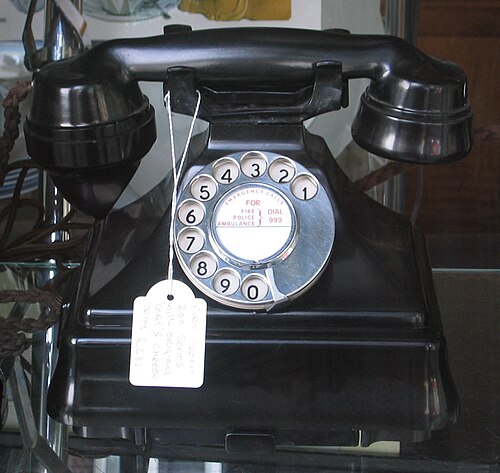

  GPO電話機232Fはベルセット26の上に取り付けられています

これは、小規模企業向けのコンパクトで管理された拡張プランに対する GPO の最初の試みでした。プラン 5 には 2 つの拡張と制御ステーションがあり、プラン 7 には 1 つのみがありました。これらの機器は、BPO 向けに GEC によって製造されました。

これらの計画のメインオペレータ制御ユニットは、232 と Bellset 26 のコンボに似ていますが、Tele. 248 と Bellset 39a (初期バージョン) または 44 (後期) になりました。これらのBellset 39a と 44 は、ベルが含まれていないため、名前だけが Bellset でした。含まれていたのは、スプリング接点セットの迷路で、主にスライドスイッチのピボットにあるカムによってアクティブになります。スライドスイッチは、ベルセットケースの前面のくぼみを介して配置された、水平の 4 分割マウントの 4 ポジションスライダーで、内線をブザーで鳴らすための 1 つまたは 2 つの押しボタンが両側にありました。メイン機器には、着信交換呼び出しを通知するための別のリモートマウントベルが必要でした。

メイン機器は、交換通話の発信と応答、内線への通話と転送を行うことができました。内線は、互いに、またメイン機器に通話と通話を行うことができましたが、メイン機器の「オペレータ」に交換回線を内線に切り替えるよう要求した場合にのみ、外線通話を行うことができました。

交換通話中でないとき、主装置と内線間の相互通信信号および音声回路の電源は、主装置の乾電池によって供給されていました。

初期の内線電話機も 200 型電話機で、ベルセット 39a または 44 に取り付けられていましたが、これらは交換機構を削除するように改造され、交換機が内線に切り替えられたときに交換回線信号を送るための一体型ベルと、メインからの相互通信信号を送るためのブザーが含まれていました。

その後の拡張機器は、拡張 1 用には Tele. 321 または 328、拡張 2 用には Tele. 326 または 327 でした。

このシステムが最終的に再検討され、700 シリーズのプラン 105 および 107 で最新のものに更新されたとき、同等の制御ユニットは「プランセット」と名付けられました。

300 シリーズの機器は 1937 年に導入されました。Tele . 332 ASTIC (ハンドセット マイクロ電話) は、 1937 年から 1959 年まで GPO が発行した標準の電話機でしたが、242L は引き続き有料応答キオスク用に供給されました。基本的には、232/ベルセット 26 コンボの再設計でした。ASTIC という用語は、自然なコミュニケーション体験に必要な側音を提供するために、話し手の耳に少量の制御された音声信号のみを返す、側音防止誘導コイルの使用を示します。1960 年代半ばまで生産が続けられました。通常は黒のみでしたが、アイボリー、赤、特に珍しい緑も製造されました。332 はこのモデルのジェネリックですが、優れた番号のおかげで、この範囲には他に 4 つのモデルがありました。光沢のあるシャープなスタイルの 332 は、品質がはるかに劣る 330 から生まれました。類似しているものの、比較すると 330 の成形の品質と仕上げは劣っていました。次にボタン電話がありました。ボタンが 1 つの 332 は 312、ボタンが 2 つの 328 は 314、ボタンが 3 つの 332 です。このため、下の写真では、その潜在能力が十分に活用されていないにもかかわらず、厳密に言えば左側の機器は 314、右側の機器は 312 です。左側の Tele. 332L は、拡張プラン 1A からのベッドサイド拡張です。スイッチフック クレードルの前に、ベル オン - ベル オフ プッシュ ボタンが追加されました。中央のボタンの位置はブランキング スタッドで埋められ、2 方向ラベルのみが取り付けられています。右側の機器は Tele. 312 ですが、1 つのボタン穴にブランキング スタッドが取り付けられています。ラベルのネジは穴の中で余分に留まっています。

•
  332 電話、プラン 1A 内線
•
  ロンドンのニュー サウスゲートにあった Director ENTerprise 交換機の 332 電話機。この電話機は 1946 年に製造され、台座の FWR で示されているように、ウェールズのクムカーンの GPO 工場で 1963 年に工場改修されました。添付されているラベルは、ダイヤル ラベルに示されている文字と数字ではなく、交換機が数字のみのダイヤル方式に変更したことを示しています。

300 シリーズは、単なる Tele. 332 ではありませんでした。同様の設計の製品が多数ありました。フィールドセット (タッパー)、ヘッドセット、ペンダント電話、壁掛け電話、ハウス交換システムなどです。英国では多くの民間電話会社が設立されました。これらの会社は、外部回線への接続が法律で禁止されていたため、同じ建物内の会社のオフィス間、またはGPO から借りた専用線を介して、事実上どこにでも自動的にダイヤルするシステムを製造することで満足していました。GPO は、2 ～ 5 回線のコードレス ボードから、25 回線と 50 回線のプラグ アンド コード ボード、モジュラー構造により大企業が必要とするあらゆるサイズにできる強力な PMBX 1A まで、PMBX (手動交換機) を介してのみこれを行うことができました。GPO は、民間電話会社を悩みの種であり、潜在的な収益の大きな損失と見なしていました。彼らは、この有利な市場に参入することを決定しました。当初、彼らは競合製品と実質的に同一のシステムを開発し、これを住宅電話システムと名付けました。これは、背面から見ると Tele. 332 のように見えますが、前面は下向きに傾斜しており、2 列のボタンで覆われており、それらを使用して、他のいくつかの同様の内線に電話をかけることができます。競合製品と同様に、このシステムは完全に内部的で、PSTN (公衆電話網) に接続することはできませんでした。ただし、競合製品とは異なり、組み込むことができる内線の数は厳しく制限されていました。GPO は再度試みました。

現在 HES1 として知られる300 シリーズのハウス交換システムは、Tele. 332L とハウス電話システムを組み合わせたものです。正面と背面の両方から見ると、この機器は通常の 332L のように見えます。しかし、横から見ると話は別です。機器の先端は、スイッチフックの前に 2 列の呼び出しボタンとプラスチックで覆われたラベルを取り付けるために、8 インチも前方に伸びていました。すべてのステーションで、外線通話の発着信、他のステーションへの呼び出し、ステーション間の転送を行うことができました。初めて、小規模な会社が電話技師を雇う必要がなくなりました。これは大きなセールスポイントでした。主な欠点は、中央ブランチ交換ユニットが主電源で動作し、通話のルーティングに 50 Hz の AC リレーを使用していたことです。非常に騒音が大きいため、邪魔にならない場所を見つける必要がありました。通話が接続され、リレーが通電されると、ノイズ レベルが増大しました。

これらはベル セットで、単独で使用することも、232 型電話機などのベースに取り付けて完全な電話機として使用することもできます。Tele. 150 と Tele. 232 には電話回路やベルが内蔵されていなかったためです。このため、ほとんどが黒色ではありましたが、色付きの機器を引き立たせるさまざまな色が用意されていました。これらのベル セットはすべて外観は同じで、輪郭のある成型カバーが付いており、単体でもスタイリッシュに見えますが、232 の下にしっかりと固定されます。これらはすべて同じベース プレートに基づいていますが、ベルの種類が異なり、ベルのみか、コンデンサや誘導コイル、その他の電話回路コンポーネントや配線が付いているかが異なります。

電気的にはベルセット 26/56 と同一ですが、全天候型ケースと外部に取り付けられたベルゴングを備えており、より大きな音量が必要な場合に使用できます。

700 シリーズは、アメリカのテレビ番組に刺激されて、らせん状の絡まりにくい受話器コードを備えたモダンなデザインを求める一般の要望に応えて GPO が開発したものでした。電話番号 706 は、1959 年に初めてリリースされたとき、画期的な製品でした。この電話機も CB (ダイヤルなし) 形式で販売されており、ニュー プラン BT ソケットでの使用に適した改良が施され、現在でも英国で使用されている堅牢なデザインでした。ツートン グリーン、ツートン グレー、トパーズ イエロー、コンコルド ブルー、ラッカー レッド、ブラック、アイボリーの 5 色から選択できました。

706 は、複数のメーカーによって GPO 設計で製造されました。基本的な設計は 2 つあり、1 つは最新のプリント回路、もう 1 つは配線ロープです。その他のバリエーションには、ベースプレートが金属かプラスチックか、金属製の持ち運び用ハンドルの有無などがあります。

最初の 706 には、200 および 300 シリーズの電話機に似た金属製の文字盤がありました。その後の電話機はプラスチック製の文字盤になりました。どちらのバージョンでも、文字と数字が文字盤を囲んでいました。706 には通常 706L と表示され、文字盤があることを示しています。746 と同じ数字のみの文字盤と、文字や数字のない文字盤の周りのシンプルなリングを備えた 706F は、1969 年に導入されました。^[2]

•
  706 ツートングリーン電話機、1963年製造。このサンプルは残念ながら文字盤が割れていますが、後期の文字盤は透明だったので、初期のバージョンです。
•
  706 電話機の内部。垂直に設置された可逆レギュレータが回路図で示されている。

706 の特徴は、使用してもしなくてもよいレギュレータでした。この電話は交換機の近くでは感度が高すぎることがわかっており、また、タクシーなどの強い局からのラジオ放送を拾う傾向があるため、加入者が交換機の近くにいる場合はレギュレータが感度を下げるというアイデアでした。レギュレータの目的は、送信機と受信機を流れる AC 音声電流の量を変えて、短い回線の加入者が音量が大きすぎると感じないようにすることでした。レギュレータは、整流器、ダイオード、抵抗器、および 2 つのサーミスタのネットワークで構成されていました。

交換機の近くにいない顧客のために、レギュレータを回路から取り外すことができました。これは、レギュレータを上下逆にして、コンポーネントの代わりに短絡リンクを配置することで実現しました。

実際には、ユニットは通常回路内に残されていました。このプラグイン モジュールの欠点は、電話機を落としたり、取り扱いを誤ったりすると、レギュレータ ボードが緩んで外れ、技術者が交換するまで電話機が動作しなくなることです。レギュレータがメイン回路基板に統合されている 746 の内部と比較してください。

•
  706レギュレータユニット、赤い部分はダイオードの列で、ガラス部分はサーミスタです。サーミスタは、光が見えないように黒く塗られています。
•
  706 レギュレータリバース]

706 スタイルの電話機は、GPO の電話機を製造した多くの同じメーカーによって、GPO 以外の加入者向けにも製造されました。これらの電話機は、底面に「706」の参照番号が付いていないことで識別でき、通常は代わりにメーカー独自の参照番号が付いています。これらの電話機のほとんどは表面的には GPO 706 に似ていますが、湿度の高い国や虫が入り込む可能性のある国向けの「熱帯化」バージョンなど、内部の部品が異なるものが多くあります。

•
  TMA7214 は、当時の 746 と同様の電子部品を使用して、1979 年に The Telephone Manufacturing Co. によって製造されました。
•
  オプションの壁掛けキット付き Ericsson Etelphone
•

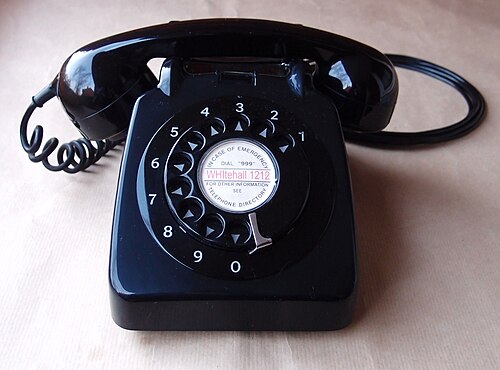

  GEC ニュー ジェコフォン

注: 300 シリーズと 700 シリーズの間には、ハイブリッド タイプが多数ありました。これらは 332 として登場しましたが、700 シリーズの受話器とコードが取り付けられていました。これらの中には、グレーのハンマー仕上げの密閉金属構造の 323 スタイルの本体を持つ「本質安全電話機」がありました。これらは、鉱山や化学工場など、火花による火災や爆発の危険がある環境に設置するためのものでした。

700 シリーズは単なる 1 つの機器ではありませんでした。Teles、710、746、711/741 壁掛け電話、ペンダント電話、ヘッドセット、再設計されたベルセット、接続ブロック、配電盤など、すべてが揃った製品群でした。そして HES3 もありました。

700 シリーズのすべての電話機には、スイッチフックの前に少なくとも 1 つのノックアウトがあり、たとえばベルオン/ベルオフスイッチを取り付けることができます。ただし、Tele. 710 など一部の電話機には、4 つの小さなノックアウトがあり、ケースの内部を見ると、ダイヤル開口部の右上と左上に 2 つの円形のノックアウトもあります。これらは、シャーシ上の未使用の穴やブラケットとともに、しばらくの間謎の種でした。300 シリーズの小規模な後継機である Home Exchange System 1 が発表されるまでは、そうでした。700 シリーズ、HES 3。

これは最大 5 つのステーションで構成され、すべてのステーションが互いに電話をかけ、電話をかけたり、電話に出たり、転送したりできます。このシステムのすべての部品は、現場でインストーラーによって、目立たない段ボール箱やビニール袋の詰め合わせから組み立てなければなりませんでした。固定配線と外部電源を設置した後、最大 5 つの普通に見える 710L を、すべてのノックアウトを取り外し、大量のスプリング、配線、ライトを詰め込んで、内線ステーションに改造する必要がありました。驚くべきことに、ノックアウトのうち 2 つは、完全なシステムとして、他の 4 つのステーションにそれぞれ 1 つずつ、L 字型の押しボタン 2 つを含むことができました。小さな穴に押し込むためです。つまり、外見上は普通の家庭用電話機のように見えるものに、合計 2 つの監視ランプと 6 つのボタンが備わりました。

•

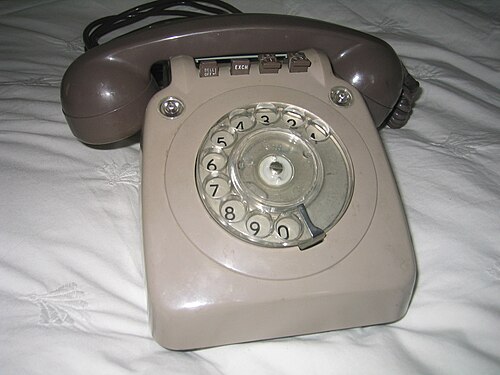

  おそらく 700 シリーズ電話機の究極の開発です。710 電話機のシェルに HES 3 (House Exchange System) が組み込まれています。
•

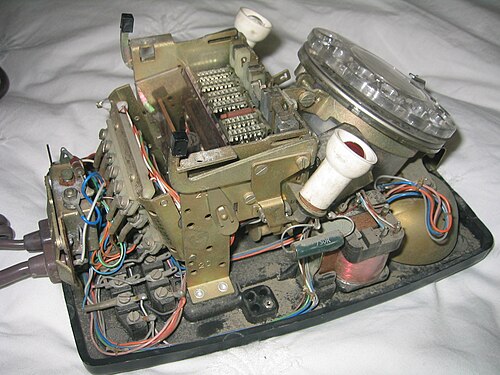

  部品がぎっしり詰まったHES 3機器の内部を見せる

これは 706 と同じですが、ケースの上部に 4 つのボタンまたはランプが取り付けられています。ボタンもランプも使用されていない場所では、ダミー ボタンが使用されました。Tele. 710L の最終的な目的は、ハウス エクスチェンジ システム No.3 の拡張ステーションに改造することでした。(上記参照)

700 シリーズの初期段階では、加入者 (顧客) が壁掛け電話を注文すると、担当の取り付け担当者は標準の Tele. 706L、ブラケット No. 6、および改良されたステンレス鋼のスイッチフック アセンブリを請求する必要がありました。現場では、706 のケースが取り外され、前面の 2 つの脚が打ち抜かれ、機器コードが取り外され、ダイヤルが 180 度回転します。次に、ブラケットが壁にネジ止めされ、ベースプレートがブラケットに取り付けられ、ベースプレートの穴から引き込まれた固定配線が、機器コードの代わりに終端されます。ケースをシャーシに固定する 2 つの金属ベゼルが取り外され、新しいスイッチフック アセンブリに置き換えられました。これには、持ち運びハンドルのようなブリッジ ピースがありますが、受話器が床に落ちないように 2 つの大きなフックが付いています。機器に文字と数字が付いた初期のダイヤル ベゼルが付いている場合は、これも 180 度回転する必要がありました。組み立て直してみると、乱雑な妥協案が出来上がりました。見た目は、706 を逆さまにし、受話器が下から不格好にぶら下がり、その下に巻き上げられたコードが垂れ下がっているという、まさにその通りでした。専用に作られた機器の導入により、上記のすべてが不要になったとき、関係者全員がほっとしました。

テレ711L

これは本質的には、シャーシとケースを改造した 706 ベースでした。1961 年に初めて導入され、これも製造元に応じて、スチール製またはプラスチック製のベースと、配線またはプリント回路の内部構造を持つことができました。T 字型のブラケット No.6 が付属していました。ブラケット上部のフックは、通常、前部の脚で塞がれた穴に配置されていました。次に、1 本のネジでベースプレートの後部 (下部) をブラケットの垂直部分に固定しました。壁に器具の下部を支えるために、ゴム製の脚が 2 つだけ残されていました。器具コードはなく、固定配線は左下の長方形の穴から直接引き込まれていました。下の写真は、最後の 711 の 1 つで、1968 年に製造され、最後の生産年でした。711 はその後まもなく 741 に置き換えられました。

•

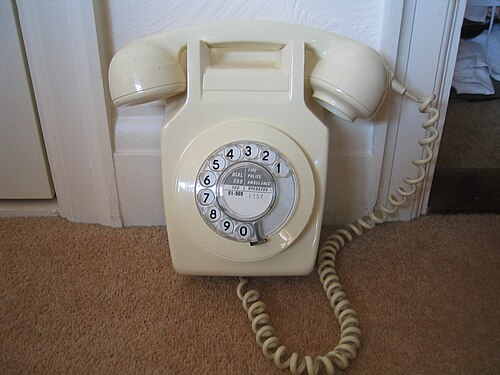

  711 壁掛けアイボリー電話機。床に置いてあるところを奇妙に撮影されています。
•

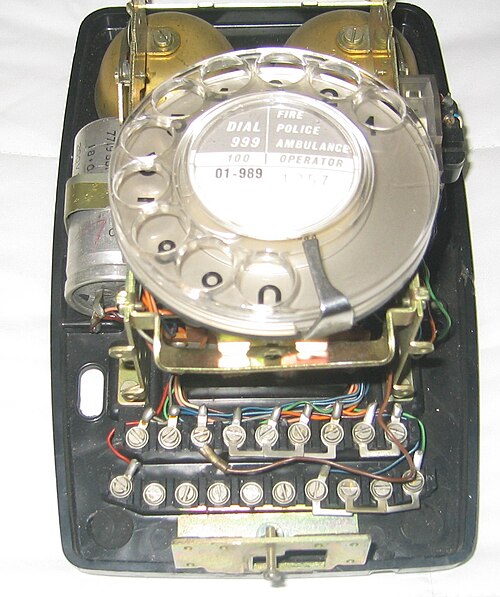

  711の内部。PCBなしで配線されており、受話器は接続されていない状態です。
•
  壁掛け電話機やその他の機器を取り付けるために必要な電話ブラケットNo.6

GPO は 1960 年代後半に標準電話の代替としてトリムフォンを導入しました。この新しい電話は、従来のベルとは対照的に、独特の震えるベルを特徴としていました。加入者はトリムフォンに追加料金を支払う必要がありました。マーティン ローランズによるオリジナルのデザインは 1964 年にさかのぼります。1966 年に COID デザイン賞を受賞しました。 アンソニー ウェッジウッド ベン(当時の郵政長官) は 1965 年に最初のトリムフォンを加入者に贈呈しましたが、1968 年まで誰もが利用できる状態ではありませんでした。「トリムフォン」という名前は、Tone Ringing Illuminated Model (トーン リンギング イルミネーション モデル) の部分的な頭字語であるようです。

オリジナルの Trimphone は 712 でしたが、完成までに何度も改訂を重ね、1966 年に大幅に改良されたモデルである 722 が登場し、1/722 としてリリースされました。その後すぐに改訂版である 1/722 MOD が続きました。さらに改良されたバージョンである 2/722 は、1971 年後半に標準装備となりました。新しいスタイルの配線の登場により、モデル番号の先頭に「8」が付けられ、4000Ω の高インピーダンス リンガーと、431A プラグを備えた新しいスタイルのライン コードが装備されました。プッシュ ボタン モデルは 70 年代に導入され、Trimphone の最終バージョンは Phoenix 電話機で、1982 年に登場した Snowdon Collection として知られる新しいカラー レンジで利用できました。

•
  オリジナルのTele. 722、トリムフォン、ツートングリーン
•
  1969 1/722F MOD グレー＆グリーン トリムフォン電話
•
  1971 1/722F グレー&ホワイト トリムフォン電話機 - このタイプの最後の 1 つ
•
  1971 2/722F グレー&ホワイト トリムフォン電話機 - このタイプの最初のものの 1 つ
•
  1982 8722G スノードン コレクション トリムフォン電話機（黒とグレー）

英国では、標準規格から少し逸脱して、GPOテレコムが1967年に初のプッシュボタン電話機であるGPO 726（エリクソンN2000シリーズ^[3]）を導入しました。これは、パルスダイヤルもDTMFトーンも使用しませんでした。この電話機は、押されたボタンに応じて異なる極性構成で配置された多数の整流ダイオード^[4]で構成されるDC信号システムを使用していました。726では、通常のA線とB線に加えて、アース線も必要でした。皮肉なことに、ダイヤル信号はホストPABXでパルスに変換される必要がありました。

Telephone 741 は、Tele. 711 の後継機として 1968 年に初めて導入されました。711 と似ていますが、わずかに角張ったケースを備えていましたが、一体型レギュレータ、追加のボタン容量、ランプ ブラケットなど、Telephone. 746 の内部構造に基づいていました。

•

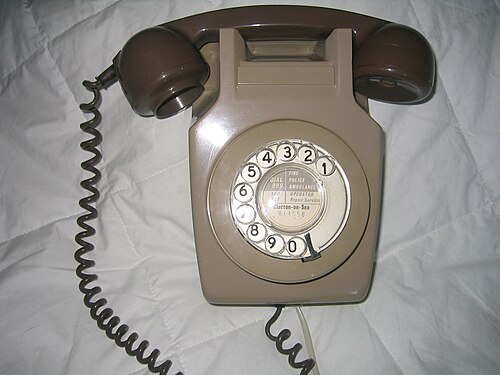

  741 壁掛けツートングレー電話機
•

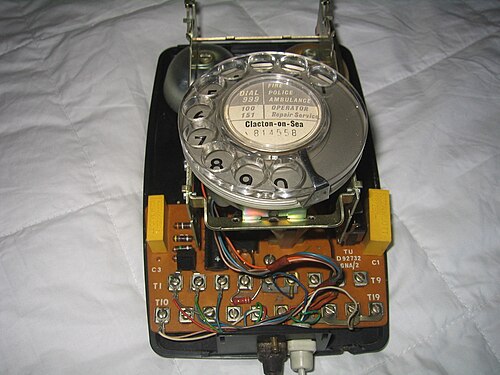

  741 の内部。この金属ベースの例には PCB が付いています。
•
  1973 年 741 象牙色の壁掛け電話。
•
  1970 741L 複製壁掛け電話（赤色）。これらの電話は消防署にのみ支給され、元々ダイヤルはありませんでした。
•
  1972 年製 741 壁掛け電話機（黒色）。

これは 706L タイプの改良版です。1967 年に導入され、外観は非常に似ていますが、ケースのデザインが若干異なります。746 の「持ち運びハンドル」は、成型された「牛の角」スイッチフック クレードルの不可欠な部分になりましたが、706 には取り外し可能なプラスチックまたは金属製の持ち運びハンドルがありました。当初、ケースはダイヤルの上から受話器の下で後方に傾斜する傾斜がありました。この設計により、受話器を十分に前方にスライドさせてスイッチフックを操作し、電話をオフフックにすることができることがわかりました。ケースは、受話器が前方にスライドするのを防ぐための凹部を備えるように再設計されました。

706 タイプとは異なり、取り外しできない内蔵レギュレータがありました。工場で「ニュー プラン」プラグ アンド ソケット システム用に改造されたときに、番号に 8 が追加され、746 は 8746 になりました。その後、茶色のケース カラーもシリーズに追加されました。

•

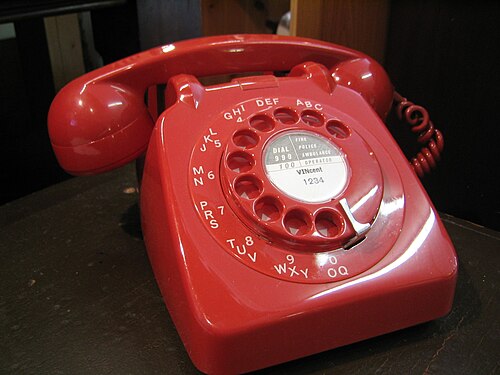

  比較のために、Tele. 706L Red は、カラー文字盤と文字入りの外側ベゼルを備えた初期バージョンです。Pre. All Number Dialing
•
  Tele. 8746 Ivory は 1984 年に製造され、現在でも使用されており、「New Plan」プラグ アンド ソケット システムを使用するように改造されています。
•
  Tele. 8746 ブラウンは、「ニュープラン」ソケット配線システムの導入時にラインナップに追加された珍しい色です。この配色は、ヨーマンとして知られていました。
•

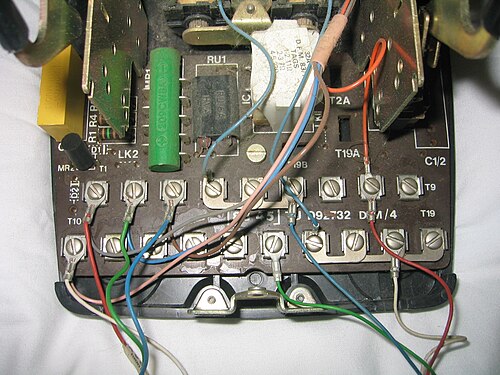

  746 内部には、緑色のムカデのようなダイオードパックで識別できる内蔵レギュレータと、その横にサーミスタが配置されています。

746 電話機は当初、黒、赤、ツートングリーン、ツートングレー、トパーズイエロー、コンコルドブルー、アイボリーの 7 色で提供されていました。

•
  黒
•
  赤
•
  ツートングリーン
•
  ツートングレー
•
  トパーズイエロー
•
  コンコルドブルー
•
  象牙

1980 年代には、The Yeoman と呼ばれる茶色のオプションが追加されました。

•
  茶色

最新の交換機ではレギュレータは必要ありませんが、706 では取り外すことができますが、以下に示すように 746 ではレギュレータが回路内に永久的に配線されており、取り外すことはできません。

•
  700 型、増幅受話器 214A、聴覚障害者用、側面に親指で操作する音量調節器付き。700 型機器のオプションとして提供されるこの受話器は、「ランプ信号」付きでも利用可能でした。ハンドルの上部中央に取り付けられたネオン ランプが、ベルが鳴るたびに点滅しました。
•
  後期の 746 電話機に使用された低価格のベル タイプ 79A。ダイヤルを取り外すと、シャーシには最大 5 つのロック式または瞬間操作式の補助スイッチを取り付けるためのブラケットがはっきりと見えます。この機能は Tele. 710 から引き継がれました。

700 シリーズには、1 個から 6 個までの追加ボタンを取り付けることができました。これらはさまざまな目的に使用できますが、最も初期の用途は、共有サービス (パーティ ライン) の加入者のために回線を捕捉してダイヤル トーンを取得することでした。写真に示されているボタンは、ベッドサイドの内線 (プラン 1A) でベルのオン/オフを切り替えるためによく使用されていました。ボタンが不要な場合は、空白のまま残されました。

•
  1971 年に製造され、スクラップ商で使用されていた、非常によく使われている Tele. 746。これも内線で、ベルオン/ベルオフ ボタンが付いています。1 つのベルが常に回路内にある必要があるため、メインの電話機にはスイッチがない可能性があります。
•
  緑色の 746L の内部。5 方向ブラケットの中央に取り付けられた単一のスイッチを示しています。

746 スタイルの電話機は、GPO 用の電話機を製造した多くの同じ製造元によって、GPO 以外の加入者向けにも製造されました。これらの電話機は、底面に「746」の参照がなく、代わりに製造元独自の参照があることで識別できます。

•
  1971 年製 TMC 電話機の裏面。非標準の製造元参照が表示されています。

746 と似ていますが、ダイヤルの代わりにプッシュ ボタンが装備されています。

700 タイプが米国のテレビ番組に支えられた一般大衆の需要の結果として誕生したのと同様に、その後の米国のテレビ番組に「タッチトーン ダイヤリング」が登場したことで、英国国内でも同じものが求められるようになりました。残念ながら、GPO には「タッチトーン」または GPO が好んで呼ぶ DTMF (デュアル トーン マルチ周波数) をサポートするのに必要な交換機がまだありませんでした。そのため、代わりにシミュレートされたバージョンを導入することにしました。これは、ごく普通の 700 タイプ機器に、プッシュ ボタン モディファイ キットを取り付けたものです。スマートな外観のボタンの下には、充電式 Ni-Cd セルで駆動する小さなコンバータ回路があり、ボタンの押下を完全に通常の 10 インパルス/秒のループ切断ダイヤル出力に変換します。つまり、新しいキーパッドは古い回転式ダイヤルをシミュレートするように作られました。

しかし、これが GPO であり、何もかもがそれほど単純ではありませんでした。米国の大手企業によってすべての設計調査がすでに行われていたにもかかわらず、GPO はそれをすべてやり直すことにしました。当初、既存の 700 タイプの計器を改造することに決めましたが、プッシュ ボタンを最も適切に配置する方法がまだ決まっていませんでした。当時の米国の標準レイアウトを完全に無視して、ドリス ヒル研究センターで実験が開始されました。考えられるすべてのボタンの組み合わせと配置のモックアップが作成されました。これらのそれぞれに、座るオペレーターとデジタル表示がありました。すべてのボタン パッドと表示は、原始的なコンピューターにケーブルで接続されていました。何週間もの間、コンピューターはデジタル表示にランダムな一連の数字を表示し、オペレーターはこれらの数字をできるだけ早くキーパッドに打ち込むという作業をしました。速度と精度率は、オペレーターの人間工学的な快適性と同様に継続的に記録されました。数ヶ月の歳月と多額の費用がかかり、誰も予想していなかったことですが、既存のアメリカ式レイアウトが有利という結果になりました。残念ながら、少なくとも 1 つの大手企業にとっては遅すぎました。ICI は、円形のフェース プレートの中央に水平に 2 列の 5 つのボタン (当時は # ボタンや * ボタンはありませんでした) を配置した独自の設計、Tele. 726 を一方的に推し進めることに決めました。これは非常に使いにくいものでした。

これが試験の結果です。まったく普通の Tele. 746 ですが、ダイヤルの代わりにプッシュ ボタンが取り付けられ、 756 と再ダビングされました。プッシュ ボタンは、ダイヤル式電話と同じループ切断信号パルスを生成するだけで、ダイヤル後の遅延がひどく、指を叩くのが苦痛でした。

写真に写っているモデルは実際には 8756 であり、 「New Plan」プラグ アンド ソケット システムで使用できるように改造されています。

•
  8756 ツートングレー電話
•

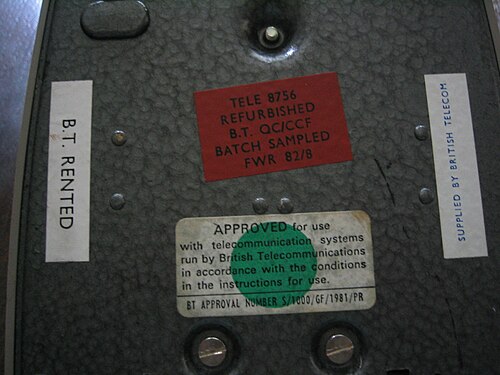

  8756 Baseは、この電話機が1982年に改修され、BTからレンタルされた電話機であったことを示しています。

トリムフォンのループダイヤルキーパッドバージョンは、1976 年に 766 として導入されました。トリムフォンにはすべてトーンリンガーが装備されており、最初は静かに鳴り、その後大きく鳴りました。新しいスタイルの配線の出現により、モデル番号の先頭に「8」が付けられ、4000Ω の高インピーダンスリンガーと、431A プラグを備えた新しいスタイルのラインコードが装備されました。1982 年に、トリムフォンの最終形態が、スノードン コレクションとして知られる新しいカラーセットで再発売されました。

•
  8766 スノードン コレクション トリムフォン ブラウンとクリーム
•
  8766 スノードン コレクション トリムフォン ツートンレッド

776 コンパクト電話機は 1977 年に初めて導入されました。746 と同じ回路をベースにしていますが、小型で軽量、省スペースの電話機で、3 メートルの伸縮可能な灰色のコードで接続された独立したベル (ベル ユニット 776) がありました。電話機を立てることのできるベル ユニット用のオプションの壁掛けブラケット (タイプ 18A) も用意されていました。

コンパクトは明るいブルー、ライトグレー、ミッドブラウンの3色展開でした。シルバージュビリーは、女王即位60周年を記念して1977年に発売されました。このモデルはダークブルーで作られ、中央の文字盤には特別にデザインされたモチーフが施されています。

•
  ユニークなバルモラルブルーカラーのスペシャルエディション シルバージュビリー 776 (SA4271)。

これは 746 タイプの電話機で、MF4 信号 ( DTMFタッチ トーンとも呼ばれる) を送信できました。これらの電話機は MF4 を処理できる交換機に対してのみ動作しましたが、1970 年代から内部通話に MF4 を使用するPABXシステムで使用されていました。TXE 1 交換機は、1960 年代後半にはすでに MF4 通話を処理できました。ただし、これはレイトンバザードの顧客にサービスを提供した独自のプロトタイプ交換機でした。それ以外の場合、顧客は1980 年代後半にTXE 4 システムの後継モデルがサービスを開始するまで、MF4 対応の交換機にアクセスできませんでした。

これらは 200 タイプのプラン 5 と 7 のアップデート版ですが、700 タイプの電話機に基づいています。この電話機には、ボタン付きの台座に取り付けられた 700 タイプの電話機であるマスター ステーション、「プランセット 625」がありました。マスター ステーションと内線ステーションは、互いに電話をかけたり話したりすることができ、外線を処理および転送することもできます。プラン 105 とプラン 107 の違いは、後者には内線が 1 つしかなく、前者には 2 つあることです。「A」サフィックスの付いたプランでは、内線と交換機間の会話はプランセットに対して非公開でした。プラン 107 では、プランセット 625 の前面にある長いボタンの両方が一緒に接続されていました。どちらかを押すと、1 つの内線が「ブザー」で鳴ります。

プランセットは、公式に指定された電話機の 3 色に合わせて、黒、アイボリー、グレーから選択できました。ただし、多くの顧客は、ケース、プランセット、受話器の色を対照的にすることを選びました。

HES3 の場合と同様に、設置エンジニアはすべての要素を個別に調達し、さまざまな梱包から現場で組み立てる必要がありました。ケースを取り外したマスター機器は、電話のベースプレートの長方形の穴から太いアンビリカル ケーブルを押し上げながら、プランセットにねじ止めされました。配線を損傷することなくこれを実現するのは非常に困難でした。不要な機器コードを取り外したために電話ケースの背面に残った穴は、色を合わせた四角い栓で埋めなければなりませんでした。

•
  よく使われている Plan 105 マスター ステーション
•
  通話ボタンが表示されたプラン 105 の拡張機能

これらは、それぞれ HTS 1 と HES 1 の 700 タイプのアップデートでした。両方のシステムで、以前のシステムに対する主な改善点は、呼び出しボタンの列が縦方向ではなく横方向に配置されていることです。つまり、基本的な 706 ケースのスタイルは、以前の HES の 8 インチではなく 3 インチだけ前方に伸ばすだけで済みました。これにより、見た目がすっきりし、場所も少なくて済みました。それ以外は、これらの両方のシステムは、300 タイプのシステムと同じ機能を備えていました。

GPO (後の BT) は、一般の人々に、はるかに幅広いスタイリッシュな電話機を提供し始めました。「新プラン」ソケットの登場と法律の変更により、加入者は電話機をレンタルするか、どこからでも購入できるようになりました (承認されたモデルであれば)。

これらの類似の電話機は、1980 年代初頭に導入された当初はループ ディスコネクト タイプのみでしたが、後に MF4 (タッチトーン) バージョンも利用可能になりました。これらは、BT 電話機として初めて販売されたシリーズの 1 つでした。これらの電話機の斬新な特徴は、ダイヤル回路と送信回路の両方が 1 つのマイクロチップに搭載されていたことです。写真に表示されているのは、1984 年 1 月に製造された 9003R で、ループ ディスコネクトです。Tremolo は、より角張った平らなスタイルで、受話器の下のケースにハンドルのくぼみがあり、使用時に持ち運ぶことができます。

これらのモデルとその後のすべてのモデルに使用された現代の軽量素材の望ましくない副作用は、受話器が軽すぎることでした。スイッチフックとして機能した小さなマイクロスイッチを確実に押さえることができなかっただけでなく、ユーザーはその感触を好みませんでした。まるで「おもちゃ」のようでした。重厚さが欠けていました。この問題は、受話器のハンドルにスチールバーを組み込むだけで解決され、重量が増し、「本格的な」機器のように感じられました。電話機は、改造することなく、机や壁に取り付けることができました。

•
  GPO ステイツマン 1984 アイボリー
•
  GPO ステイツマン 1984 アイボリー インサイド。700 シリーズと比べてコンポーネントが少ないことに注目してください。すべてチップ内にあります。
•
  BT トレモロ、アイボリー

この電話機は、ループ切断 (パルス) と MF4 (トーン) ダイヤルの両方で操作できました。この方法は、写真に示すように、ベースのスイッチで選択しました。1980 年代に基本的な電話機として導入され、機械式ベルを備えた最後のモデルでした。音量コントロールは、究極のシンプルさで、穴の開いたプラスチック製のディスクを回転させて、サウンドホールをさまざまな量で覆うことができました。

•

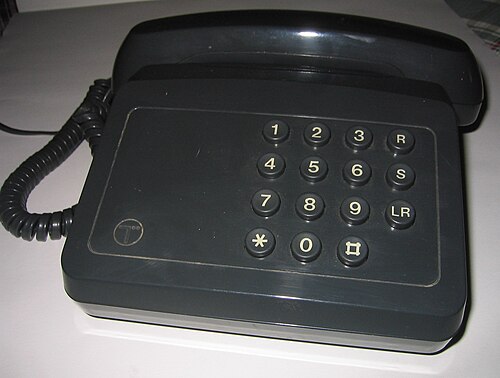

  GPOトリビューンブルー
•
  GPO トリビューン ブルー ベース。左側のスイッチは、ループ切断から MF4 に切り替わります。また、着信音量を調整する大まかな方法​​であるホイールも表示されます。

これらの電話機は、ループ切断 (パルス) と MF4 (トーン) の両方で動作でき、電話機のベースにあるスイッチでその方法を選択します。呼び出し音の音量も、高、低、オフに変更することができます (「オフ」ではベルが実際に切断されるわけではなく、クラッパーが所定の位置にロックされ、ベルを鳴らさないようにするだけです)。 左に示されているのが Relate です。React はペンホルダートレイのない、より四角いスタイルです。Relate の下部には、2 つの位置に取り付けることができるマウントがあります。1 つは卓上電話になり、反対に取り付けると壁掛け電話になります。非常に独創的です。React では、壁掛け用に唯一必要な変更は、受話器のくぼみにある小さなタブを逆にすることです。これにより、受話器が床に落ちるのを防ぎます。同様のタブがケースの上部に成形されており、「オフフック」のパーキング位置を提供します。

•

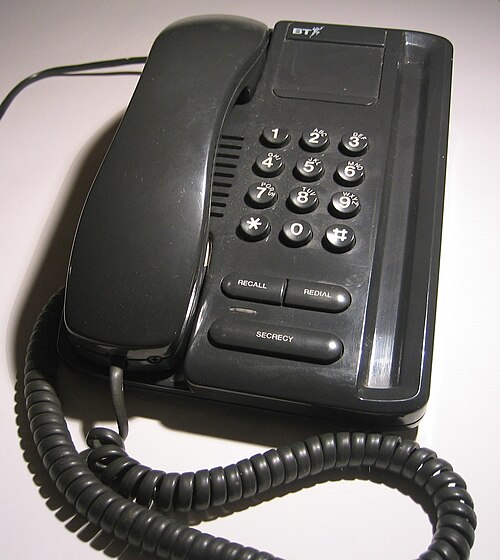

  GPO リレート 100 ブルー
•

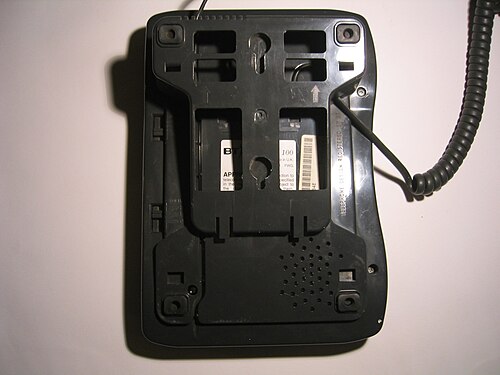

  GPO Relate 100 青いベース、左側にループ切断から MF4 への切り替えと着信音量の切り替えスイッチ付き
•
  BT React、アイボリー、壁掛け式。

拡声機能を内蔵した最初の電話機の 1 つです。この電話機は家庭用ではなく、初期の電子オフィス システムで使用するために設計された多くの電話機の 1 つで、10 個の直通ダイヤル内線ボタンを備えています。

•
  GPO プレリュード
