クロスオーバーケーブル

クロスオーバーケーブルは、同じタイプの2つのデバイス（たとえば、DTE -DTEまたはDCE -DCE）を、クロスリンクと呼ばれる修正されたケーブルによって非対称に接続します。 ^[1] このようなデバイスの区別はIBMによって導入されました。

ケーブルまたはコネクタアダプタ内のワイヤの交差により、次のことが可能になります。

• 2つのデバイスを直接接続し、一方の出力をもう一方の入力に接続する。
• 2つの端末（DTE）デバイスがハブを介さずに通信できるようにする（つまりPC）。
• 2 つ以上のハブ、スイッチ、またはルーター(DCE) をリンクして、1 つのより広いデバイスとして動作させることもできます。

対照的に、ストレート ケーブルは、 PC とスイッチなどの補完的なデバイスを直接配線して接続します。

ほとんどのアプリケーションではストレート ケーブルが使用されますが、他のアプリケーションではクロス ケーブルが必要になります。

ストレート ケーブルでは、一方の端のピンはもう一方の端の対応するピンと正確に対応します (ピン 1 はピン 1、ピン 2 はピン 2 など)。両端で同じ配線方式を使用すると、ストレート ケーブルになります (特定の色のワイヤが特定の番号のピンに接続され、両端で同じになります)。この場合、終端は同一であるため、必要なピン配置は 1 つだけです。

クロスオーバー ケーブルでは、ピンは対応していません。つまり、一部またはすべての導体が終端で入れ替わっています。たとえば、一方の端のピン 1 がもう一方の端のピン 2 に接続されている場合、一方の端のピン 2 がもう一方の端のピン 1 に接続され、他のピンは影響を受けません。このようなクロスオーバー ケーブルは電気的に対称的であるため、どちらの向きで差し込んでも同じように動作します (ケーブルを逆にしても、以前と同じピンに接続されます)。両端で異なる配線を使用すると、クロスオーバー ケーブルになります (特定の色のワイヤが一方の端では 1 つの番号のピンに接続され、もう一方の端では異なる番号のピンに接続されます)。

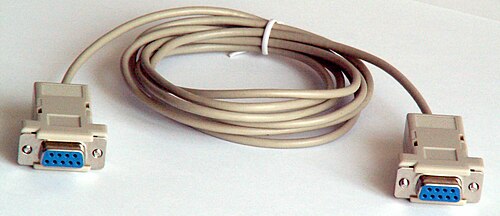

• RS-232のヌルモデム
• イーサネットクロスオーバーケーブル
• ロールオーバーケーブル
• ループバックは、通常はテスト目的で、ポートをそれ自体に接続する、劣化した「片側クロスリンク接続」の一種です。

一部の接続規格では、データの送信に異なるバランス ペアを使用するため、それらのクロスオーバー ケーブルには、送信ペアと受信ペアを交換するためのさまざまな構成があります。

• ツイストペアトークン リングはT568B ペア 1 と 3 (T568A ペア 1 と 2 と同じ) を使用するため、2 つのトークン リング インターフェイスを接続するクロスオーバー ケーブルでは、これらのペアを交換して、ピン 4、5、3、6 をそれぞれ 3、6、4、5 に接続する必要があります。
• T1ケーブルは T568B ペア 1 と 2 を使用するため、2 つの T1 CSU/DSU デバイスを背中合わせに接続するには、これらのペアを交換するクロスオーバー ケーブルが必要です。具体的には、ピン 1、2、4、5 はそれぞれ 4、5、1、2 に接続されます。

• 56K DDS ケーブルは T568B ペア 2 と 4 を使用するため、これらのデバイスのクロスオーバー ケーブルではそれらのペアが交換されます (ピン 1、2、7、8 はそれぞれ 7、8、1、2 に接続されます)。
