登録ジャック

登録ジャック( RJ )は、音声およびデータ機器を、地域交換キャリアまたは長距離キャリアによって提供されるコンピュータ サービスに接続するための標準化された通信 ネットワーク インターフェイスです。登録インターフェイスは、1970 年代に連邦通信委員会(FCC)によって義務付けられた顧客提供の電話機器の登録プログラムに準拠するために、米国のベル システムのユニバーサル サービス発注コード (USOC) システムで最初に定義されました。^{[1]その後、1980 年に}連邦規則集第 68 部タイトル 47 で成文化されました。^{[2] [3] [4]登録ジャック接続は、1973 年に}ベル研究所で発明されてから使用され始めました。^{[5]仕様には、物理​​的な構造、配線、および信号の意味が含まれます。したがって、登録ジャックは主に}RJ という文字で命名され、その後にタイプを表す 2 桁の数字が続きます。追加の文字サフィックスは、小さな違いを示します。たとえば、RJ11、RJ14、RJ25は、それぞれ 1 回線、2 回線、3 回線サービスの電話接続に最もよく使用されるインターフェイスです。これらの規格は米国の法的な定義ですが、一部のインターフェイスは世界中で使用されています。

レジスタード ジャックの取り付けに使用されるコネクタは、主にモジュラー コネクタと 50 ピンのミニチュア リボン コネクタです。たとえば、RJ11 と RJ14 はメスの 6 極モジュラー コネクタを使用し、RJ21 は 25 ペア (50 ピン) のミニチュア リボン コネクタを使用します。RJ11 は 6 極メス モジュラー コネクタで 2 つの導体を使用するため、任意のメスの 6 極モジュラー コネクタで作成できますが、RJ14 は 4 つの導体を使用するため、6P4C または 6P6C コネクタで作成できます。

登録ジャックの名称は、米国のベルシステムにおける電話接続の標準化プロセスに由来し、コネクタの物理的な形状だけでなく、アプリケーション回路も表します。同じモジュラー コネクタ タイプを、異なる登録ジャック アプリケーションに使用できます。モジュラー コネクタは、有線コードやかさばる電話プラグを使用した古い電話設置方法に代わるものとして開発されました。

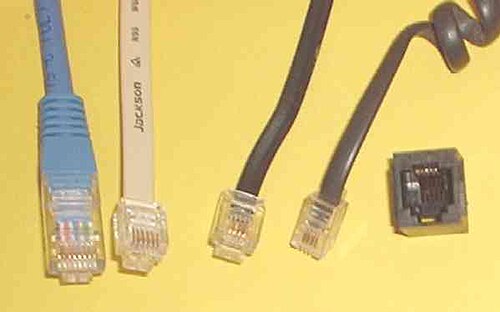

厳密に言えば、レジ​​スタード ジャックはメスの物理コネクタ (モジュラー コネクタ) と特定の配線パターンの両方を指しますが、この用語は配線、性別、用途に関係なくモジュラー コネクタを指すために緩く使用されることが多く、通常は電話回線接続ですが、ツイスト ペア経由のイーサネットにも使用されるため、さまざまな接続規格やアプリケーションで混乱が生じます。たとえば、6 極の物理コネクタであるプラグとジャックは、配線が 1 回線、2 回線、または 3 回線のいずれであっても、寸法は同じで相互接続可能です。これらは、RJ11、RJ14、および RJ25 インターフェイスです。RJ 規格の指定は (メスの) ジャックの配線にのみ関係するため、レジスタード ジャックという名前が付けられています。配線されていないコネクタや (オスの) プラグをこれらの名前で参照することは一般的ですが、厳密には正しくありません。

モジュラー コネクタの命名は、接点位置の数と存在する接点の数に基づいています。6Pは、 6 位置のモジュラー プラグまたはジャックを示します。中央の 2 つの位置にのみ導体がある 6 位置のモジュラー プラグは6P2Cと指定されます。6P4C は中央の位置に 4 つの導体があり、6P6C は 6 つの位置すべてに導体があります。電源のない RJ11 は、6P6C コネクタで作られている場合、未使用の接点が 4 つあります。

登録インターフェースは、電話会社の機器と顧客の構内機器間の標準的な相互接続を目的として、連邦通信委員会の命令に基づいてベルシステムによって作成されました。^{[引用が必要]これらのインターフェースは、主に小型}モジュラーコネクタに基づいた、新しく標準化されたジャックとプラグを使用しました。

有線通信プロバイダー (電話会社) は、最小 (またはメイン) エントリ ポイント ( MPOE ) へのサービスの提供に責任を負います。MPOE は、通常サージ保護回路を含むユーティリティ ボックスで、顧客の敷地内の配線を通信プロバイダーのネットワークに接続します。顧客は、MPOE の顧客側にあるすべてのジャック、配線、および機器の責任を負います。その目的は、配線とインターフェイスのユニバーサル スタンダードを確立し、家庭内 (またはオフィス内) の電話配線の所有権をサービス プロバイダーが所有する配線から分離することでした。

ベルシステムでは、 1934年の通信法に従い、電話会社がすべての通信機器を所有し、サードパーティの機器の相互接続を許可しませんでした。電話機は通常有線接続されていましたが、携帯性を可能にするためにベルシステムのコネクタが取り付けられていた可能性があります。訴訟事件Hush -A-Phone v. United States (1956)および連邦通信委員会(FCC)のCarterfone (1968)の判決により、このポリシーが変更され、ベルシステムは相互接続を許可する必要があり、新しいタイプの小型コネクタを使用した登録インターフェースが開発されました。

登録ジャックは、電話会社が独占的に提供していた保護カプラの使用に代わるものでした。新しいモジュラー コネクタは、1930 年代からベル システムで使用されていた以前のかさばるコネクタよりもずっと小型で、製造コストも安くなりました。ベル システムは、モジュラー コネクタとその配線の仕様をユニバーサル サービス オーダー コード(USOC) として発行しました。これは当時唯一の標準でした。電話サービスの大規模な顧客は、ネットワーク プロバイダーにサービス オーダーを行う際に、相互接続タイプと、必要に応じてピン割り当てを指定するために、通常 USOC を使用します。

1980年代に米国の電話業界が競争を促進するために改革されたとき、接続仕様は連邦法となり、FCCによって命じられ、連邦規則集（CFR）のタイトル47CFRパート68、サブパートFに成文化され、^[2] T1.TR5-1999に置き換えられました。^[3]

2001 年 1 月、FCC は電話ネットワークへの接続を標準化する責任を新しい民間業界団体である端末接続管理評議会(ACTA) に委任しました。^{[4]この委任により、FCC は CFR からサブパート F を削除し、サブパート G を追加しました。ACTA は、端末接続に関する推奨事項を、}電気通信工業会(TIA)の技術委員会が発行した標準から導出しています。ACTA と TIA は共同で標準 TIA/EIA-IS-968 ^[6]を発行し、 CFR 情報に代わるものとなりました。

この規格の現在のバージョンである TIA-968-A ^[6]では、モジュラー コネクタの物理的側面について詳細に説明していますが、配線については説明していません。代わりに、TIA-968-A では、標準 T1.TR5-1999、「ネットワークおよび顧客設置インターフェイス コネクタ配線構成カタログ」^[3]を参照として組み込んでいます。TIA-968-B の発行により、コネクタの説明は TIA-1096-A に移動されました。^[4] RJ11 などの登録されたジャック名は、各アプリケーションの物理コネクタと配線 (ピン配置) の両方を識別します。

電気通信で最も広く実装されているレジスタード ジャックは RJ11 です。これは、6 つの利用可能な位置の中央の 2 つの接点を使用して、1 つの電話回線用に配線されたモジュラー コネクタです。この構成は、米国以外の多くの国で単線電話にも使用されています。電話機のランプに電力を供給するために追加のワイヤ ペアを使用するために、6P4C コネクタを使用する場合もあります。RJ14 は RJ11 に似ていますが、2 つの回線用に配線され、RJ25 は 3 つの回線用に配線されています。RJ61 は、4 つの回線用に配線された同様のレジスタード ジャックですが、8P8C コネクタを使用します。

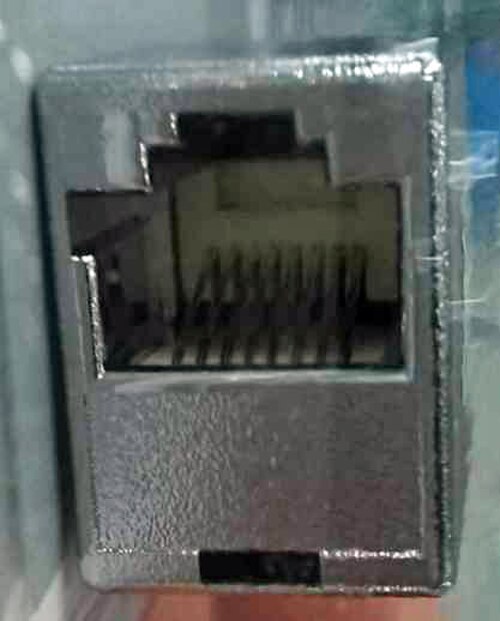

RJ45S ジャックは電話アプリケーションではほとんど使用されず、RJ45S に使用されるキー付き8P8C モジュラー プラグは機械的にイーサネット ポートに挿入できませんが、同様のプラグであるキーなし8P8C モジュラー プラグ ( RJ45S には使用されません) がイーサネット ネットワークで使用されており、このコンテキストではコネクタは不適切ではありますが、 RJ45 と呼ばれることがよくあります。

基本名の多くには、サブタイプを示す接尾辞が付いています。

• C: フラッシュマウントまたは表面実装
• F: フレックスマウント
• W: 壁掛け
• L: ランプマウント
• S: 単線
• M: 複数行
• X: 複合ジャック

たとえば、RJ11 には 2 つの形式があります。RJ11W は壁の電話を掛けることができるジャックで、RJ11C はコードを差し込むように設計されたジャックです。RJ11W にもコードを差し込むことができます。

これらの登録ジャックはすべて、潜在的な接点位置の数と、これらの位置内に設置されている実際の接点の数を含むものとして説明されています。RJ11、RJ14、および RJ25 はすべて同じ 6 位置モジュラー コネクタを使用しているため、接点の数が異なること (それぞれ 2、4、および 6) を除いて物理的に同一であり、それぞれ 1、2、または 3 本の電話回線を接続できます。

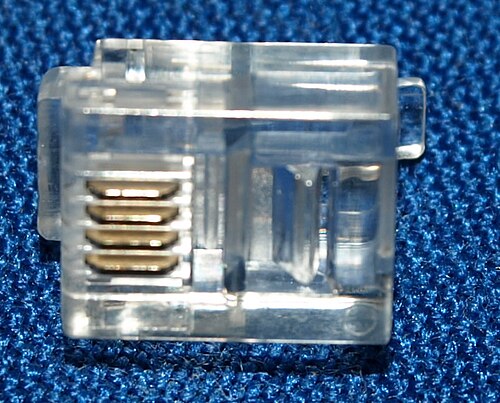

RJ11 インターフェイスに接続するコードには、6P2C コネクタが必要です。ただし、RJ11 として販売されているコードでは、4 本のワイヤを持つ 6P4C コネクタ (6 ポジション、4 導体) が使用されることがよくあります。6 つの可能な接触位置のうち 2 つはチップとリングを接続し、残りの 2 つの導体は使用されません。RJ11 は、DSL モデムを顧客回線に接続するためによく使用されます。^{[引用が必要]}

中央の 2 つのチップおよびリング導体以外の導体は、実際には、2 番目または 3 番目の電話回線、選択呼び出し音用の接地、ダイヤルライト用の低電圧電源、またはパルスダイヤル電話が他の内線でベルを鳴らさないように するための防音回路など、さまざまな用途に使用されます。

ケーブル開口部からオスコネクタを観察すると、突起が下を向いており、ピンには左から右に 1 ～ 6 の番号が付けられています。

Western Electric PrincessやTrimline 電話機モデルなどの一部の電話機では、白熱ダイヤル ライトの動作に追加の電力 (約 6 V AC) が必要です。この電力は、6P4C コネクタの 2 番目のワイヤ ペア (ピン 2 と 5) によって変圧器から電話機に供給されます。

RJ21 は、最大 50 本の導体用の接点を備えたマイクロリボン コネクタを使用する登録済みジャック規格です。最大 25 本の回線、または1A2 キー電話システムで使用されるような多数のワイヤ ペアを必要とする回路の接続を実装するために使用されます。このインターフェイスのミニチュア リボン コネクタは、50 ピン テレコム コネクタ、CHAMP(AMP)、またはAmphenoleコネクタとも呼ばれます。Amphenoleはかつてこれらのコネクタの大手メーカーであったため、最後の名称は一般的な商標になっています。

偶数カラーコードとして知られるケーブルの配色は、25対の導体に対して次のように決定されます。^[8]各リングについて、主となるより目立つ色が青、オレンジ、緑、茶、スレートからこの順序で選択され、副となるより細いストライプの色は白、赤、黒、黄、すみれ色からこの順序で選択されます。先端導体の配色は、対応するリングと同じ色を使用しますが、主色と副色のストライプの太さが逆になります。セットは順序付けられているため、オレンジ (セット内の色 2) と黄色 (色 4) が、4·5 + 2 − 5 = 17 番目のワイヤの配色です。黄色のストライプがより目立ち、太い場合、ワイヤは、25 + ペア番号のピン (この場合はピン 42) に接続する先端導体です。リング導体は、ペア番号と同じピン番号に接続します。

従来のワイヤ色のペアの列挙は、青 (および白)、オレンジ (および白)、緑 (および白)、茶色 (および白) で始まり、これは 8P および 6P コネクタを備えた 4 ペア以下 (ワイヤ 8 本以下) のケーブルで使用される色分け規則を包含します。

デュアル 50 ピン リボン コネクタは、構内交換機(PBX) やその他のキー電話システム用のブレイクアウト ボックスを作成するためにパンチ ブロックでよく使用されます。

RJ45S は、かつてモデムやデータ インターフェイス用に指定されていた旧式の標準ジャック^[9]で、片側にスロットがあり、8P プラグの特殊なバリエーションと嵌合できます。これは、機械的なキー付きプラグで、片側にタブが追加されているため、通常の (キーなしの) 8P ジャックと嵌合できません。より一般的な 8P メスとの見た目の違いはわずかです。RJ45S キー付き 8P モジュラー コネクタには、単一の電話回線のチップとリング (それぞれ) 用に配線されたピン 5 と 4 のみがあり、ピン 7 と 8 には「プログラミング」抵抗が接続されています。^{[10] [11] [12]}

RJ48 は、T1およびISDN終端、ローカル エリア データ チャネル、およびサブレート デジタル サービスに使用されます。8 ポジションモジュラー コネクタ(8P8C) を使用します。

RJ48C はT1回路によく使用され、ピン番号 1、2、4、5 を使用します。

RJ48X は、トラブルシューティングのためにジャック内に短絡ブロックを含むバリエーションです。プラグが挿入されていない場合、ピン 2 と 5 (2 本の先端ワイヤ) は互いに接続され、同様に 1 と 4 (リング) も接続され、ループバックが作成され、1 つのペアで受信した信号が他のペアで返されます。これは、セルフループ ジャックと呼ばれることもあります。

RJ48S は、通常、ローカルエリア データ チャネルおよびサブレート デジタル サービスに使用され、1 本の回線を伝送します。8P モジュラー コネクタのキー付きバージョンを受け入れます。

RJ48 コネクタは、他の設置で一般的に使用されるシールドなしツイストペア (UTP) ではなく、シールド付きツイストペア (STP) ケーブルに固定されます。

RJ61 は、ツイストペアケーブルの終端によく使用される物理インターフェイスです。8 ポジション、8 導体 (8P8C) のモジュラー コネクタを使用します。

この配線パターンは、複数回線アナログ電話専用です。RJ61 は、高速データには適していません。これは、高信号周波数に対して、ペア 3 と 4 のピンの間隔が広すぎるためです。T1回線では、同じコネクタにRJ48という別の配線が使用されます。ツイストペア経由のイーサネット( 10BASE-T、100BASE-TX、1000BASE-T ) でも、同じコネクタにT568AまたはT568Bという別の配線が使用されます。RJ48、T568A、および T568B はすべて、各ペアの両方のワイヤを互いに近づけるように設計されています。

4 回線アナログ電話機と RJ61 ジャックで従来使用されていた平らな 8 導体の銀サテン ケーブルも、高速データには適していません。データ アプリケーションにはツイスト ペア ケーブルが必要です。一般的なイーサネットやその他のデータ ネットワーク標準で通常使用されるツイスト ペア パッチ ケーブルは、RJ61 と互換性がありません。これは、RJ61 ペア 3 と 4 がパッチ ケーブル内でそれぞれ 2 つの異なるツイスト ペアに分割され、音声回線 3 と 4 の間で過度のクロス トークが発生し、各回線での会話が文字通りもう一方の回線で聞こえるためです。

構造化配線システムと TIA/EIA-568 (現在の ANSI/TIA-568) 規則の出現により、RJ61 配線パターンは使用されなくなっています。施設内の単一の配線規格を音声とデータの両方に使用できるように、RJ61 の代わりに T568A および T568B 規格が使用されています。

次のRJスタイルの名前は、公式の ACTA タイプを指すものではありません。

RJ9、RJ10、RJ22というラベルは、 4P4Cおよび 4P2C モジュラー コネクタにさまざまに使用され、最も一般的には電話機とそのコードに取り付けられます。電話機は公衆ネットワークに直接接続されないため、登録されたジャック指定はありません。

RJ45 は、ANSI/TIA-568 T568A および T568BやEthernetに使用される8P8Cコネクタを指すときに誤って使用されることがよくありますが、RJ45 に使用されるプラグは、機械的にも電気的にもどの Ethernet ポートとも互換性がありません。つまり、Ethernet ポートには適合せず、Ethernet と互換性のない方法で配線されています。ツイストペア Ethernet に一般的に使用されるコネクタは、キーのない 8P8C コネクタであり、RJ45S に使用されるものとはまったく異なります。ただし、新しいARJ45インターフェイスは、より高い伝送速度を可能にするプラグとジャックであり、ジャックは、オプションで、ギガビット Ethernet および以前の標準の一般的な 8P8C プラグと下位互換性を持たせることができます。

RJ50は10P10Cインターフェイスであることが多く、データ アプリケーションによく使用されます。

RJ21 インターフェイスで使用されるマイクロ リボン コネクタは、アンフェノール社が最初に製造したもので、50 ピン ポートを備えたスイッチからCat-5定格のパッチ パネル、または 2 つのパッチ パネル間でイーサネット ポートを一括接続するためにも使用されています。片端に 50 ピン コネクタを備えたケーブルは、1 組の予備ペアを使用して、パッチ パネル上の 6 つの完全配線された 8P8C コネクタまたはイーサネット ポートをサポートできます。または、10/100 イーサネットに必要なペアのみを配線して、1 組の予備ペアを使用して 12 個のイーサネット ポートを実現することもできます。

このコネクタは、 SCSI-1接続用のスプリング ベイル ロックでも使用されます。一部のコンピュータ プリンタでは、セントロニクス コネクタと呼ばれる短い 36 ピン バージョンが使用されています。

8P8C モジュラー ジャックは、 ISDNシステムの候補として選ばれました。考慮されるためには、コネクタ システムを国際標準で定義する必要があり、ISO 8877 標準が作成されました。IEEE 802標準プロジェクトの規則では、国際標準が国家標準よりも優先されるため、イーサネットの元の10BASE-Tツイストペア配線バージョンが開発されたときに、このモジュラー コネクタが IEEE 802.3i-1990 のベースとして選ばれました。
