ブラント Mle CM60A1

ブラント Mle CM60A1
ブラント Mle CM60A1

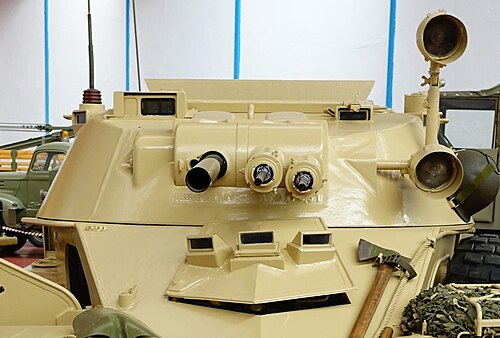

	HE-60-7砲塔に搭載されたブラントMle CM60A1砲身（左）の砲口
タイプ	モルタル
原産地	フランス
サービス履歴
使用中	1959年～現在
生産履歴
デザイナー	エドガー・ブラント
設計	1959年
建造数	1,600+
バリエーション	ブラント 60 mm LR 迫撃砲
仕様
長さ	1.21メートル（48インチ）
口径	60ミリメートル（2.4インチ）
標高	-15°から+80°
トラバース	取り付け方法により異なるが、最大360°
有効射程距離	300メートル（330ヤード） - 直射
最大射程距離	2,000メートル（2,200ヤード） - 間接射撃

ブラントMle CM60A1は、ブラントHB 60LP、MCB-60 HB、または単にブラント60mm LP砲迫撃砲としても知られ、 ^[5] 60mm（2.36インチ）砲迫撃砲です。^[4]従来の歩兵迫撃砲とは異なり、バイポッドとベースプレートに搭載するようには設計されておらず、装甲戦闘車両の砲塔に搭載されていました。^{[6] CM60A1は非常に低い仰角で発射できるため、直接射撃砲としても使用できます。油圧式反動機構によりピーク荷重が軽減されるため、}パナールAML-60などの非常に軽量な装甲車や、パナールM3などの装輪装甲兵員輸送車に搭載できます。^[4]

開発の歴史

ブラントMle CM60A1は、アルジェリア戦争中のフランスの対反乱作戦の経験の結果として開発された。^{[7]フランスは当初、}アルジェリア民族解放戦線（FLN）に対して、M8グレイハウンドやパナールEBRなどの機敏で軽装甲の車両の配備を支持していた。^[8]しかし、これらの車両はヨーロッパの戦場での通常戦闘用に設計されており、アルジェリアの状況には適していないことが判明した。また、重対戦車武装は巻き添え被害のリスクがあり、ゲリラ襲撃を撃退する上での有用性は限られていた。フランス軍は、より軽量で、より効率的で、メンテナンスが容易な車両を望み、当初この目的でダイムラーフェレットを採用した。^[9]しかし、フェレットは汎用機関銃1挺しか装備できず、攻撃目的には不十分であると見なされた。フランスの防衛関連企業数社が、フェレットと同寸法で迫撃砲を搭載した新たな車両の開発に着手した。迫撃砲は、待ち伏せ攻撃を阻止し、分散したFLN陣地を制圧するのに大型砲システムよりも効果的であると考えられていた。^[8]その結果生まれたのがパナールAML-60で、1961年に就役した。^[10] AML-60にはノルマンディー精密機械会社（CNMP）が開発したHE-60-7砲塔が装備されており、CM60A1迫撃砲と2挺の同軸機関銃または1挺の同軸20 mm機関砲が結合されていた。^[2]この砲塔には約43発の迫撃砲弾を収納できた。^[11] CM60A1は、砲塔搭載型、後装式、両用迫撃砲として初めて量産されたという点でユニークであった。^[6]砲塔マウントにより連続旋回が可能となり、前装式歩兵迫撃砲とは異なり、間接射撃では制圧できない近距離の目標を攻撃することができた。^[6]

CM60A1は油圧式反動システムを備えており、間接射撃支援用の標準的な迫撃砲弾と、特殊な直射弾を装填することができた。^[6]車外から前装することもできたが、直射砲のように落下ブロックでロックされる開閉式の砲尾が特徴的だった。^[3]^砲尾のロックが解除されると撃針が自動的に引き抜かれ、不発の可能性が低減した。 [3] CM60A1には、電動式または機械式の発射機構を備えた異なる派生型が製造された。^[3]油圧式バッファーにより135 mmの反動が得られた。^[3]

測距は目視で行われ、砲塔の照準器を通して行われた。^[12] HE-60-7砲塔には近代的な射撃管制システムがなかったため、目標までの距離は車両の乗組員が推定する必要があった。^[12]これには、射撃角度を確認するために、乗組員の指揮官が一連の正確だが時間のかかる計算を行う必要があった。^[13]

ブラントのMle CM60A1設計はすぐに輸出で成功を収め、南アフリカは1961年に350台のAML-60を発注し、その半分以上がフランスの技術支援を受けて現地で組み立てられることとなった。^[14]その年の11月22日から28日にかけて南アフリカの軍事代表団がフランスを訪問し、HE-60-7砲塔と兵器のライセンス生産について協議した。^{[15] 1965年までに南アフリカは、改造型}エランド-60装甲車の将来の生産用に450台のCM60A1を購入し、迫撃砲と関連弾薬のライセンスもフランス政府の陸上兵器技術局（DTAT）から取得した。^{[15]南アフリカでライセンス生産されたCM60A1は}K1と命名された。^[16]南アフリカ軍はこの兵器をM2とも呼んでいた（米国のM2迫撃砲と混同しないように）。^[17]

1960年代を通じて、CM60A1はAML-60とともにアルジェリア、ブルンジ、カンボジア、コートジボワール、イラク、アイルランド、モロッコ、ナイジェリア、ポルトガル、ルワンダ、サウジアラビア、セネガル、スペインに輸出された。^{[14]一部の政府は、比較的魅力的なコストのため、より重い}AML-90ではなく、軽武装のAML-60モデルの購入を支持した。^[18]^[19]

1970年代半ばから後半にかけて、CM60A1はリブ付き砲身を特徴とする類似のCloche Spéciale (CS) 60にほぼ取って代わられた。^[2] CS 60はより人間工学に基づいた弾薬を使用し、CM60A1の43発に対して最大56発の迫撃砲弾をHE-60-7砲塔に収納することが可能となった。 ^[2]それでも、両タイプの迫撃砲は、輸出市場向けに幅広い市販の砲塔に搭載され続けた。^[6] 1970年代後半、CM60A1はパナールM3の派生型であるM3 VTT 60Bに搭載されることに成功した。^[4]また、ベルリエVXB-170との併用で輸出用に提供された。^[4]南アフリカは後にK1迫撃砲をラテル歩兵戦闘車の艦隊に搭載し、ラテル-60と命名した。^{[20] CM60A1とほぼ同じ砲迫撃砲が、}ベルギー国家憲兵隊のFN 4RM/62F AB装甲車用にFNハースタル社によって製造された。^[4]

CM60A1は、一連の事故や不発によりアイルランド軍で論争の的となった。1980年以前のある時点で、このタイプの迫撃砲による事故が頻繁に発生し、使用が禁止された。その後まもなく、アイルランドのAML-60から迫撃砲が取り外され、重機関銃1丁に置き換えられた。^[18]

1980年までに1,600門以上のCM60A1迫撃砲が生産された。^[2] CM60A1とCS 60のより大型で長距離用の派生型で、既存の武装に砲身延長部が組み込まれたものは、ブラントLR迫撃砲として知られていた。^[6]

戦闘履歴

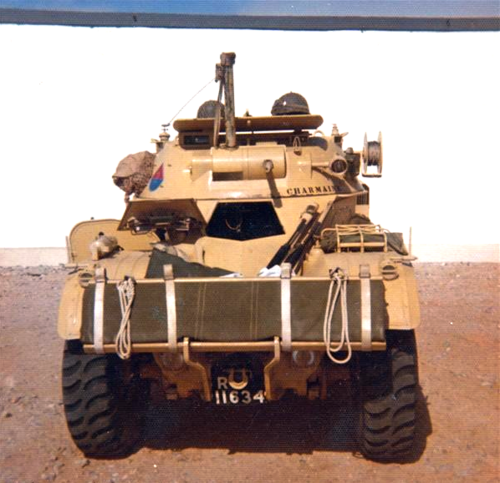

CM60A1は、主にAML-60およびエランド-60軽装甲車とともに、広範囲にわたる戦闘に参加した。フランス軍はチャドでのタコー作戦中に、CM60A1迫撃砲を搭載したAML-60を配備した。^[21]^[22]南アフリカのエランド-60は対反乱軍として使用され、南アフリカ国境戦争中にはナミビア人民解放軍（PLAN）の過激派と頻繁に交戦した。^[23]ポルトガル植民地戦争中、AML-60はポルトガルの偵察小隊に装備され、主に船団護衛に配備された。^[24] 1975年にザイールはAML-60の一部をアンゴラ全面独立民族同盟（UNITA）に寄贈し、アンゴラ内戦の一環としてフランス人またはポルトガル人の傭兵が搭乗して戦闘に参加した。^[25]ナイジェリアのAML-60は1967年から1970年にかけてのナイジェリア内戦でかなりの戦闘にさらされ、そのうち1台はビアフラ軍に捕獲された。^[26] AML-60は1967年から1975年にかけてのカンボジア内戦ではカンボジア王国軍とクメール国民軍でも使用された。^[27]

AML-60は1964年以来、 UNOSOM、UNIFIL、UNFICYPの3つの国連平和維持活動の一環として配備されている。^[28]

弾薬

CM60A1から発射される高性能爆薬弾には、通常2つのモデルがある。ブラントMle1935用に開発された射程距離1,600メートルのM35/47砲弾と、射程距離2,000メートルのM61砲弾である。^[4] M61砲弾の特殊な煙幕弾、カラーマーカー弾、練習用弾も使用された。^[4]その他の砲弾には散弾とM63照明弾があった。^[4]

CM60A1は、ブラントMle1935やアメリカのM2迫撃砲で使用されるあらゆる種類の弾薬を発射することができた。^[3]

南アフリカはK1用の高性能爆薬、散弾、照明弾、そして独特の煙弾を独自に製造した。^[20]

フランスはかつてCM60A1用の徹甲弾を開発したが、これが量産されたかどうかは不明である。^[5]

オペレーター

CM60A1迫撃砲は、AML-60、エランド-60、ラテル-60装甲戦闘車両とともに広く輸出されています。

元オペレーター

アンゴラ: ポルトガルから一部残留、全員退役。^[14]^[29]
カンボジア:2002年以前に退役。^[29]
エチオピア:2002年以前に退役。^[14]^[29]
イラク^[14]
アイルランド:1980年代に引退。^[18]
フランス:2002年以前に退役。^[29]
マレーシア^[14]
ローデシア^[14]^[34]
スペイン:2002年以前に退役。^[29]
ザイール^[35]
