| 米軍M2 60mm迫撃砲 | |
|---|---|

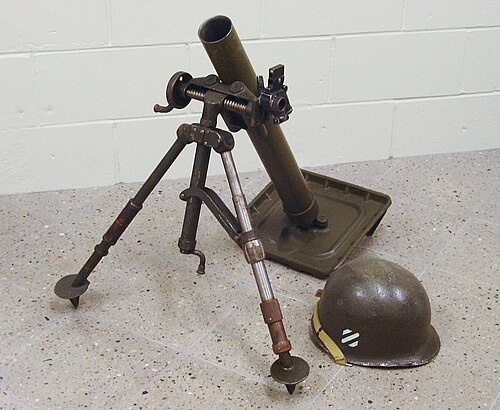

 第二次世界大戦時代の 60 mm 米軍 M2 迫撃砲、GI ヘルメットのスケール表示 | |
| タイプ | 歩兵迫撃砲 |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用者 | アメリカ フランス イスラエル 大韓民国 中華人民共和国 中国 トルコ 北 ベトナム 南ベトナム ベトナム |
| 戦争 | 第二次世界大戦 中国内戦 第一次インドシナ戦争 朝鮮戦争 アルジェリア 戦争 ポルトガル植民地戦争 ベトナム 戦争 ソビエト・アフガニスタン戦争 レバノン内戦 ニカラグア革命 グアテマラ内戦 |
| 生産履歴 | |
| デザイナー | エドガー・ブラント |
| バリエーション | タイプ31 |
| 仕様 | |
| 質量 | 42ポンド（19キログラム） |
| バレルの 長さ | 2 フィート 5 インチ (726 mm) |
| クルー | 5人（小隊長、砲手、副砲手、弾薬運搬者2人） |
| シェル | 3ポンド（1.4kg） |
| 口径 | 60 mm (2.36 インチ) |
| 標高 | +40°～+85° |
| トラバース | 7° |
| 発射速度 | 1分間に18発 |
| 銃口速度 | 520 フィート/秒 (158 メートル/秒) |
| 最大射程距離 | 1.1 マイル (1.8 km) |
M2迫撃砲は、60ミリ滑腔砲、前装式、高射角の兵器であり、アメリカ軍が第二次世界大戦、朝鮮戦争、ベトナム戦争で軽歩兵支援のために使用した。
説明
米国のM2 60 mm迫撃砲は、81 mm M1迫撃砲を補完し、中隊レベルの火力支援に代わる軽量の代替手段として、フランスのブラント社からライセンス供与された。[1] M2は、81 mm迫撃砲と手榴弾の間のギャップを埋めることを目的としていた。通常、米歩兵中隊の武器小隊によって使用されるM2は、当時の一般的な迫撃砲のパターンである。 [1] [2] これは、長方形のベースプレート上の滑腔金属管で構成され、仰角と旋回機構を備えた単純な二脚で支えられている。撃針は管のベースキャップに固定されており、爆弾は砲身から落下すると自動的に発射される。軽迫撃砲に分類されているが、M2は他のほとんどの国の50 mmおよび60 mm迫撃砲と比較してかなりの射程距離を持ち、固定撃針設計により、訓練された乗組員は高い射撃速度を可能にした。[1]
歴史
1920 年代後半、アメリカ陸軍は軽歩兵支援兵器として迫撃砲の検討を開始した。陸軍省は最終的にフランスの兵器技術者エドガー・ブラントによる60 mm の設計を採用し、この兵器の製造ライセンスを購入した。このモデルは 60 mm M2 迫撃砲として標準化された。テストは 1930 年代後半に行われ、1940 年 1 月に 1,500 門の M2 迫撃砲の最初の発注が行われた。
この武器は第二次世界大戦中、アメリカ陸軍とアメリカ海兵隊によって使用された。朝鮮戦争でも再び使用され、フランス軍のインドシナ戦争とアルジェリアでの対反乱作戦でも使用された。[3]ポルトガル植民地戦争中、ポルトガルではm/952の 名称で使用された。[4]ベトナム戦争中、M2はアメリカ陸軍と海兵隊、そして南ベトナム軍によって再び使用された。最終的に、M2は1978年に M224に置き換えられた。
中国語版
中国（1949年以前は中華民国）もM2迫撃砲を国内生産しており、 31式と呼ばれていた。[5] 1949年に中華人民共和国が成立した後、一部の31式迫撃砲は北朝鮮[6]と北ベトナムに供給された。[7]これは後に63式に改良され、ソ連・アフガニスタン戦争中にムジャヒディーン反乱軍に供給された。[8] 63-1式と呼ばれる派生型は、パキスタン機械工具工場有限会社とエジプトのヘルワン機械工具会社によってライセンス生産されている。[9]
手術
各迫撃砲弾の底にはねじ込み式のキャップが付いており、尾部の空洞の中には20 ゲージのM5A1 点火カートリッジが入っていました。これはバリスタイト火薬を詰めた紙製の散弾銃の薬莢です。
迫撃砲の砲身の底には撃針が取り付けられていた。砲弾が砲身に落とされると、撃針が砲弾の尾部にある点火薬庫に当たり、爆発する。薬庫が爆発すると、爆発性ガスが砲弾の底部にある 2 つのブリード ホールから排出される。これにより砲弾は砲身から弧を描いて飛び出す。補助がない場合、迫撃砲の砲弾の射程距離は約 200 ～ 325 ヤード (183 ～ 297 m) であった。
迫撃砲の射程距離を伸ばすため、砲弾にはインクリメントと呼ばれる推進剤の入った防水セロハン袋が 4 つ付いており、ワイヤー クリップで安定フィンに固定されていました。点火薬庫で推進剤に点火し、薬室圧力と砲弾の砲口速度を上げます。4 つのインクリメントと点火薬庫により、最大射程距離は仰角 45 度で約 2,000 ヤード (1,800 m) まで伸びました (砲弾の長さと重量によって異なります)。迫撃砲の砲口速度を下げるため、必要に応じて発射前にインクリメント チャージを取り除きました。これにより、砲弾が目標エリアに着弾する角度に柔軟性が生まれ、丘や建物の背後に砲弾を落とすことも可能になりました。

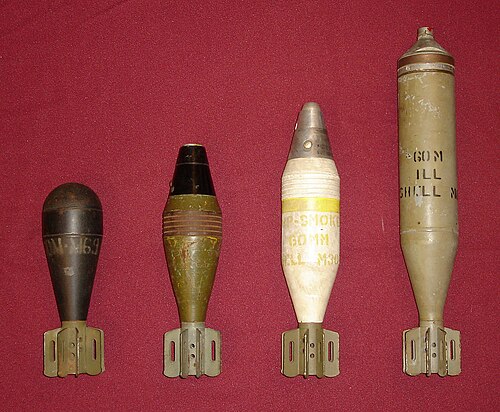

弾薬
M2迫撃砲は数種類の弾薬を発射することができた。
- M49A2高性能爆薬（HE）M52B1点起爆信管付き[重量：2.73ポンド（1.24kg）]：[10]歩兵やその他の軽量エリア目標に対して使用される炸薬砲弾。ブーストチャージなしで70度の角度で発射した場合の最小射程は200ヤード（180メートル）、ブーストチャージ4個を45度の角度で発射した場合の最大射程は2,017ヤード（1,844メートル）。
- 超速点起爆信管 M525 を備えた M49A3 高性能爆薬カートリッジ (HE) [重量: 3.05 ポンド (1.38 kg)]: 現場では「HE クイック」と呼ばれることがよくあります。
- M302白リン弾 (WP):信号、遮蔽、煙、および死傷者を出すための砲弾として使用される「爆発する煙」弾。
当時の通常の煙弾が「高温」の化学反応を利用して煙雲を発生させるのに対し、白リン弾は爆発して充填材を空気にさらし、自然発火して白または灰色の煙の厚い雲を発生させます。また、効果範囲内の可燃性物質に火をつけ、二次的な煙源を引き起こします。燃える白リン弾に当たった場合、破片は傷口の中で燃え続けます。特別な条件下で破片を取り除くために、病院に搬送する必要があります。 - M83 照明弾 (ILL):観察を助ける照明を必要とする夜間任務で使用される火工品パラシュート照明弾。
- M69 訓練/練習用弾薬 (TP) [重量: 4.43 ポンド (2.01 kg)]:鋳鉄製の本体、不活性充填材、取り外し可能なフィン アセンブリを備えた砲弾で、新兵に M2 迫撃砲の射撃訓練を行うために使用されます。鋳鉄製の本体は再利用可能で、フィン アセンブリは損傷した場合に交換できます。
- M50A3 トレーニング/練習用弾丸 (TP) [重量 3.15 ポンド (1.43 kg)]: この練習用弾丸は、弾道的に M49A4 HE 弾丸と一致するため、トレーニングが容易になります。サイズと重量は同じですが、M50A3 は不活性で、着弾時に白い煙を噴出するという点のみが異なります。
ユーザー
アルバニア[8]
オーストリア[11]
オーストラリア[12]
バングラデシュ：タイプ63 [13]
中華民国[11]
中国: 31式、63式、63-1式
デンマーク：指定番号m/51 [14]
エジプト：タイプ63-1がライセンス生産された。[9]
エチオピア帝国：カグニュー大隊が使用[15]
フランス[3]
ギリシャ[14]
グアテマラ[11]
ハイチ[11]
インドネシア[11]
イラク：63型[16]
日本[17]
北朝鮮：31型[6]
韓国：朝鮮戦争前に軍は579両のM2/M19を装備し、戦争終結までに2,263両が陸軍に配備された。1970年代にKM19への置き換えが始まった。 [18]
レバノン
メキシコ[11]
モロッコ[11]
パキスタン：タイプ63-1がライセンス生産された。[9]
ポルトガル[14]
トルコ[14]
タイ[要出典]
アメリカ合衆国
南ベトナム[19]
北ベトナム31型
南ベトナム共和国
ベトナム：M2、31式戦車、63式戦車[7]
.svg/500px-Flag_of_Australia_(converted).svg.png){kind=small}
.svg/500px-Flag_of_Ethiopia_(1897%E2%80%931974).svg.png){kind=small}
.svg/500px-Flag_of_North_Vietnam_(1955%E2%80%931976).svg.png){kind=small}
参照
- 米陸軍の兵器一覧（補給カタログ指定別）
- M1迫撃砲
- M2 4.2インチ迫撃砲- 107 mm歩兵迫撃砲
- M224迫撃砲- 米軍におけるM2の代替
- CM60A1
- レバノン内戦の武器一覧
